ПРЕЖДЕ ЧЕМ НАЧАТЬ РЕАЛИЗОВАТЬ ПРОЕКТ, ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ВСЁ ОПИСАНИЕ И ПОСМОТРИТЕ ФОТОГАЛЕРЕЮ!!!
Это ремикс «Donor Spool Frame 2 — Modular Design» для потрясающего проекта «Filament Spool Switcher & Winder», дизайн @MiklosKiszely_486882.
ЧТОБЫ ПОЛНОСТЬЮ ЗАВЕРШИТЬ ПРОЕКТ, СКАЧАЙТЕ ОСТАЛЬНЫЕ ЭЛЕМЕНТЫ ПО ССЫЛКЕ НИЖЕ.
https://www.printables.com/pl/@Damian27/collections/1304611
Привет всем
В связи с публикацией проекта «Намоточная рама 2 — Модульная конструкция» я также публикую проект «Донорская рама 2 — Модульная конструкция», чтобы проекты соответствовали друг другу. Делюсь целых 3 вариантами на шпулю весом 1кг, 2,5кг и 3кг. Версия для катушки весом 1 кг имеет расстояние между рычагами 110 мм и позволяет использовать катушку диаметром до 210 мм. Версия для шпули весом 2,5 кг имеет расстояние между рычагами 140 мм и может использоваться с катушками диаметром до 310 мм. Версия для катушки весом 3 кг имеет расстояние между рычагами 170 мм и может использоваться с катушками диаметром до 310 мм. В новой версии «Donor Spool Frame 2 — Модульная конструкция» используется всего на 25 г больше волокна, чем в исходной версии. При соблюдении следующих параметров печати для всего проекта потребуется 165 г нити.
Когда вы закончите проект, поделитесь фотографией и комментарием. Спасибо и хорошего дня.
ОБНОВЛЕНИЕ 18.02.2024:
Для базовой версии я добавил раму с 3-винтовой сборкой.
Я добавил основания трех длин: 160 мм, 170 мм и 180 мм. Не каждый будет использовать эту подставку для катушек в своем проекте «Переключатель и намотка катушек с нитью». Таким образом, вы можете выбрать длину основания в соответствии с вашими потребностями. Только основание длиной 180 мм совместимо с «Тормозом катушки для устройства переключения и намотки катушек с нитью Bambu Lab».
ОБНОВЛЕНИЕ 27.02.2024:
По просьбе пользователя добавил кронштейны для катушек по 3 кг. Расстояние между рычагами составляет 170 мм. Я добавил две версии для проекта Стенд и для обычной версии.
Что мне следует купить? :
Если вы также будете печатать «Winder Spool Frame 2 — Modular Design» после мартовской премьеры, купите оба экземпляра по 40-50 штук.
Для версии с катушками по 1 кг:

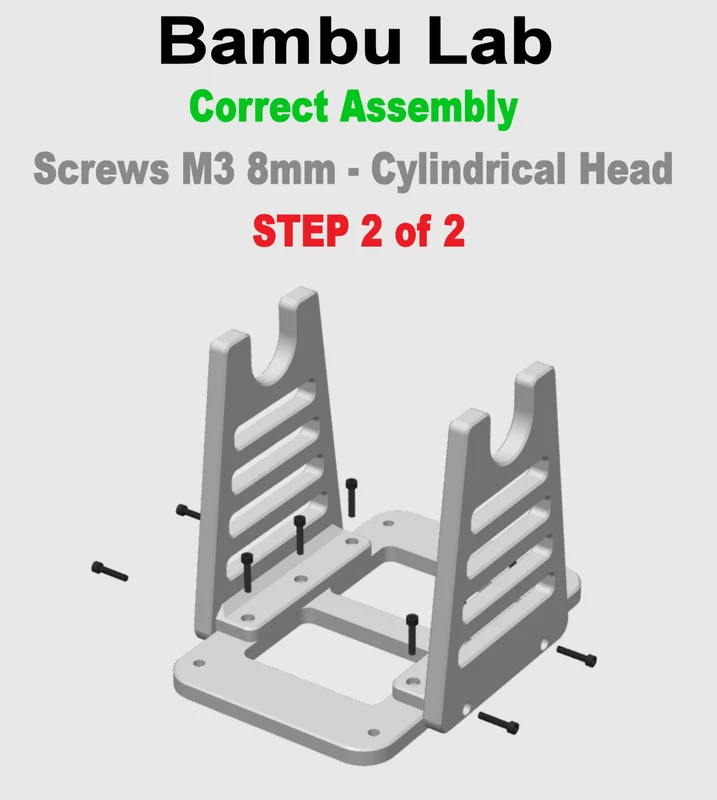

Винты М3 8мм — Цилиндрическая головка — 6-10шт — https://a.aliexpress.com/_EQBSTPJ

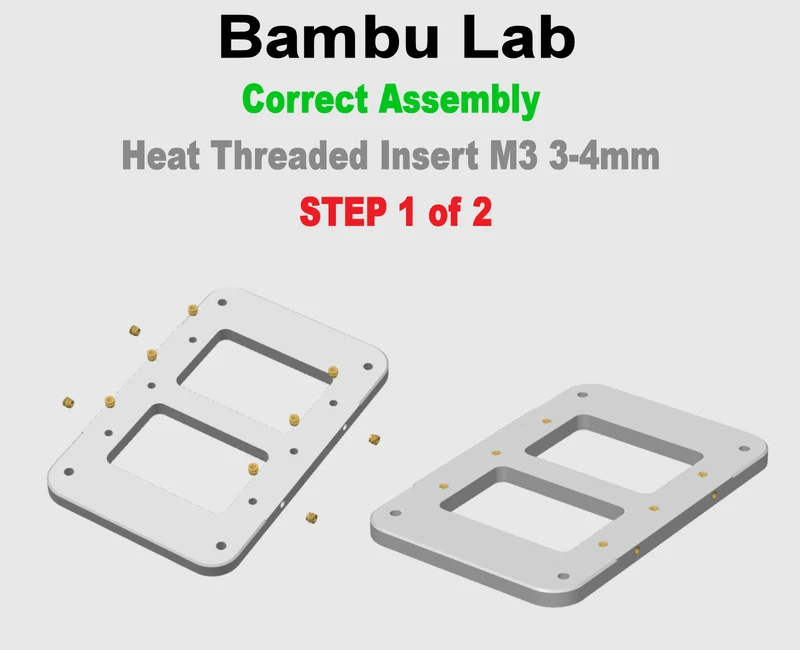

Терморезьбовая вставка M3 3-4мм OD 4,5мм — 6-10шт — https://a.aliexpress.com/_EyZii5B
Для версии с катушками по 2,5-3 кг.
Винты М3 8мм — Цилиндрическая головка — 6шт — https://a.aliexpress.com/_EQBSTPJ
Винты М3 25мм — Цилиндрическая головка — 4шт — https://a.aliexpress.com/_EQBSTPJ
Терморезьбовая вставка M3 3-4мм OD 4,5мм — 10шт — https://a.aliexpress.com/_EyZii5B
Должен ли я печатать? :

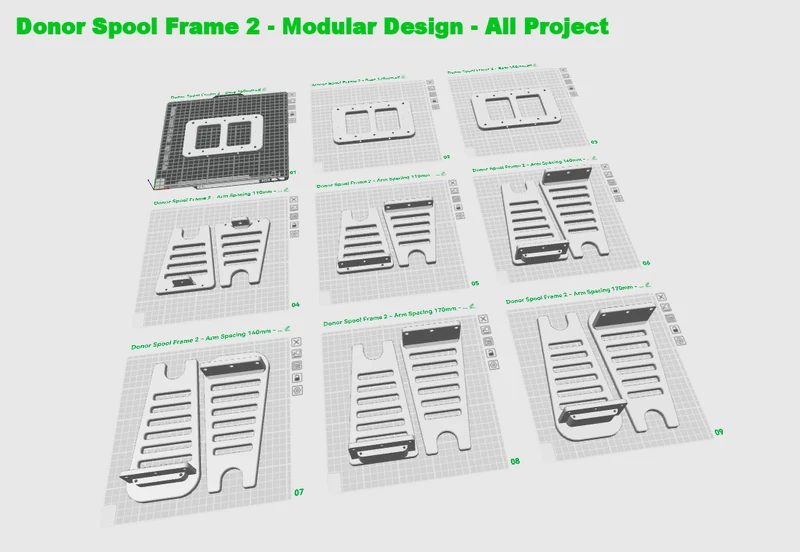

Выберите подходящую базу:
Донорская катушка 2 — Модульная конструкция — Основание 160 мм.stl — 1 шт.
Донорская рамка для катушки 2 — Модульная конструкция — Основание 170 мм.stl — 1 шт.
Донорская рамка для катушки 2 — Модульная конструкция — Основание 180 мм.stl — 1 шт. — Только основание длиной 180 мм совместимо с «Тормозом катушки для устройства переключения и намотки катушек Bambu Lab» — Версия с катушкой весом 1 кг
Выберите правую руку:
Донорская рама катушки 2 — модульная конструкция — расстояние между рычагами 110 мм — 3 винта.stl — 2 шт.
Донорская рама катушки 2 — модульная конструкция — расстояние между рычагами 110 мм — 5 винтов.stl — 2 шт.
Донорская рамка для катушки 2 — Модульная конструкция — Расстояние между рычагами 140 мм — Для катушки 2,5 кг.stl — 2 шт.
Донорская рамка для катушки 2 — Модульная конструкция — Расстояние между рычагами 140 мм — Для подставки и катушки 2,5 кг.stl — 2 шт.
Донорская рамка для катушки 2 — Модульная конструкция — Расстояние между рычагами 170 мм — Для катушки 3 кг.stl — 2 шт.
Донорская рамка для катушки 2 — Модульная конструкция — Расстояние между рычагами 170 мм — Для подставки и катушки 3 кг.stl — 2 шт.
Как печатать? :
Материал: каждая жесткая нить — я печатал PLA Premium (не рекомендую PETG — он слишком гибкий).
Вы��ота слоя: 0,2 мм
Заполнение: 20%
Настенные петли: 4
Нижние слои: 4
Верхние слои: 4
Поддержка: Нет
Брим: Нет
Я получаю много сообщений с вопросом, что напечатать для завершения проекта. Для многих это сложно. У меня самог�� была проблема с этим. Поэтому я решил подготовить небольшую инструкцию.
Если вы воспользуетесь всеми моими улучшениями:
