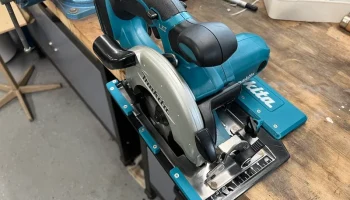

Адаптер направляющей для Makita DSS501

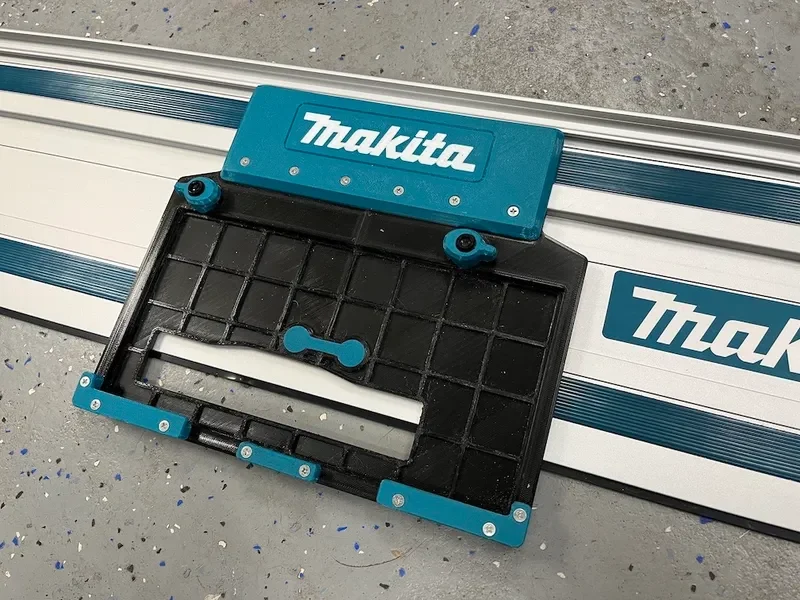

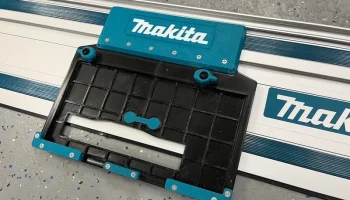

Makita SHDDD501 Адаптер направляющей циркулярной пилы.
Позволяет использовать самую маленькую циркулярную пилу Makita на 18 В с ее направляющими (или аналогичными, например Festool и других марок).
Он оснащен регулируемыми декоративными блоками, позволяющими идеально выровнять и точно прикрепить направляющую к направляющей.

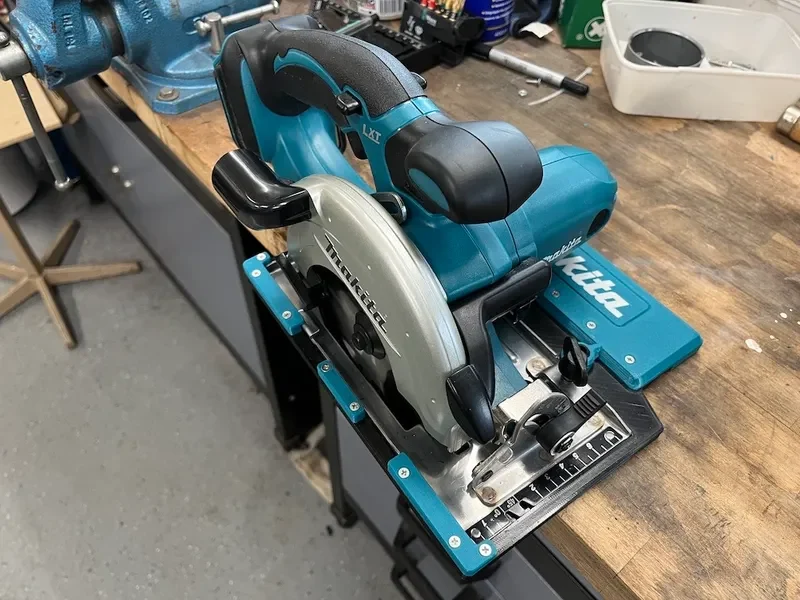

Пилу можно быстро и легко вынуть с помощью двух фиксирующих ручек.

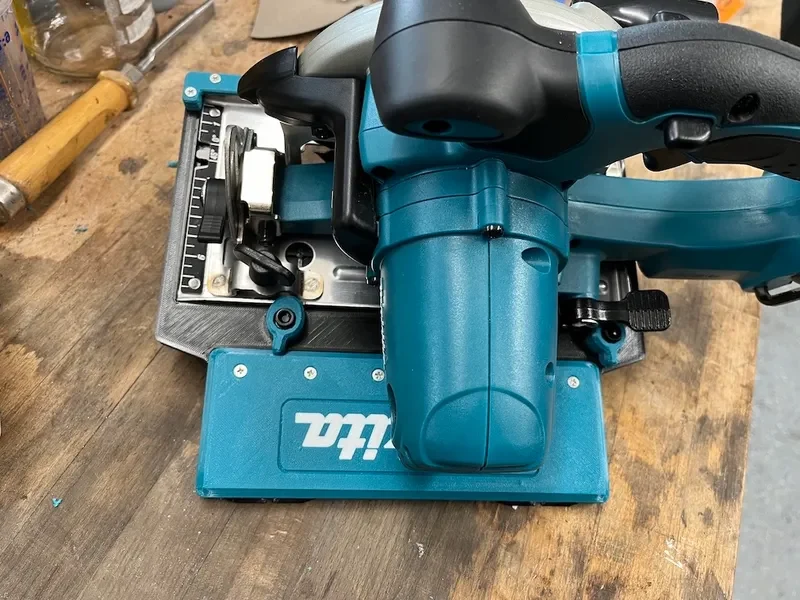

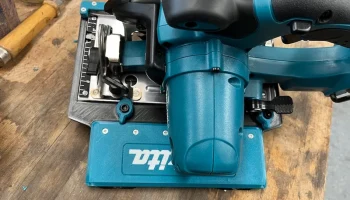

Логотип Makita может быть напечатан �� другом цвете (он встроен в сетку планера).

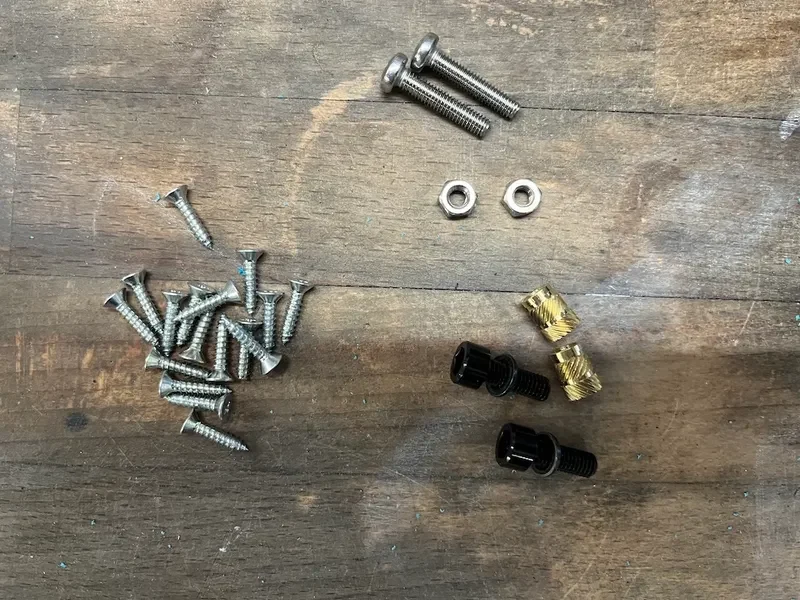

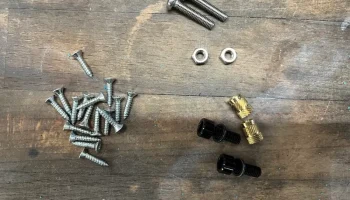

Требуется некоторое оборудование:
— 22 маленьких самореза 3х10 мм.
— 2 болта М4 х 20 мм (круглая головка) + гайки
для крепёжных ручек:
— 2 болта M5 x 15 мм (шестигранные или конические).
— 2 вставки с резьбой М5 или другое решение
Он предназначен для печати на небольших 3D-принтерах (например, на печатной платформе Prusa Mini 18x18 см).

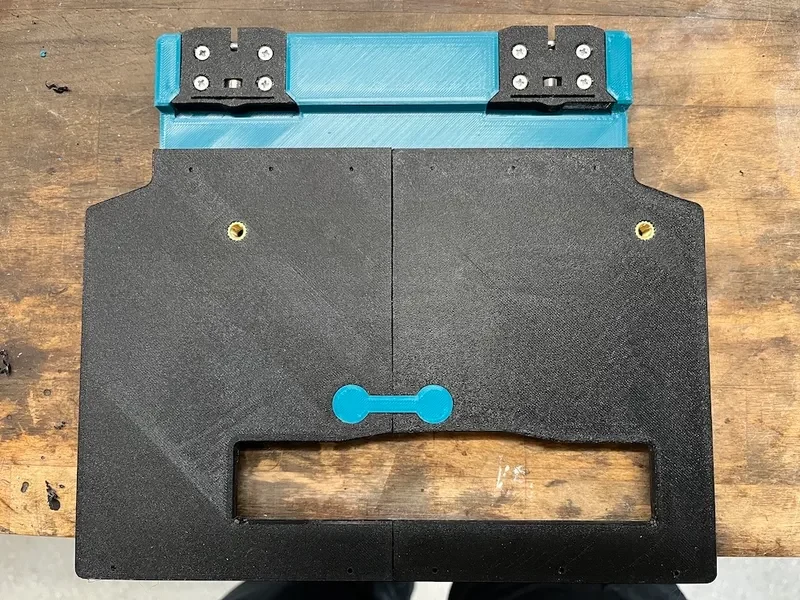

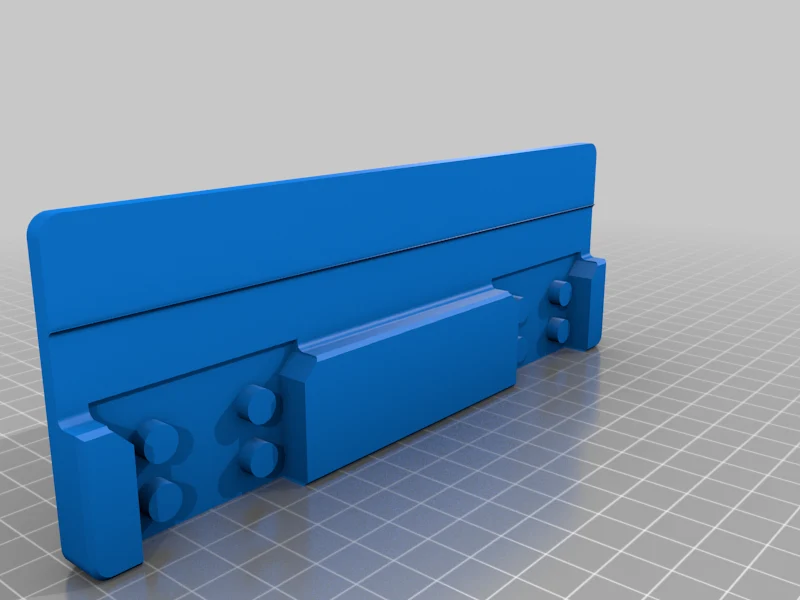

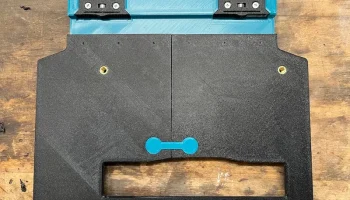

Также доступна цельная опорная плита (пильная деталь).
Пожалуйста, дайте мне знать, если у вас есть какие-либо комментарии или предложения, и рассмотрите возможность небольшого пожертвования, если вам понравится, и используйте этот дизайн.
обновление: (01.03.2024) V2, передняя ручка перемещена, основание сделано немного больше, чтобы улучшить посадку пилы + небольшая регулировка блоков.
обновление: (20 февраля 2024 г., версия 2.2) добавлена комбинированная опорная плита для более крупных принтеров, удалены опоры для кос.
Настройки печати:
Плоты: Нет
Поддерживает: Нет
Разрешение: 0,20
Заполнение: 20% — 40%
Нить: любая, кроме PETG или ASA/ABS.
Примечания:
Никакие опоры ни на одной из частей не требуются, если они правильно расположены на отпечатке!

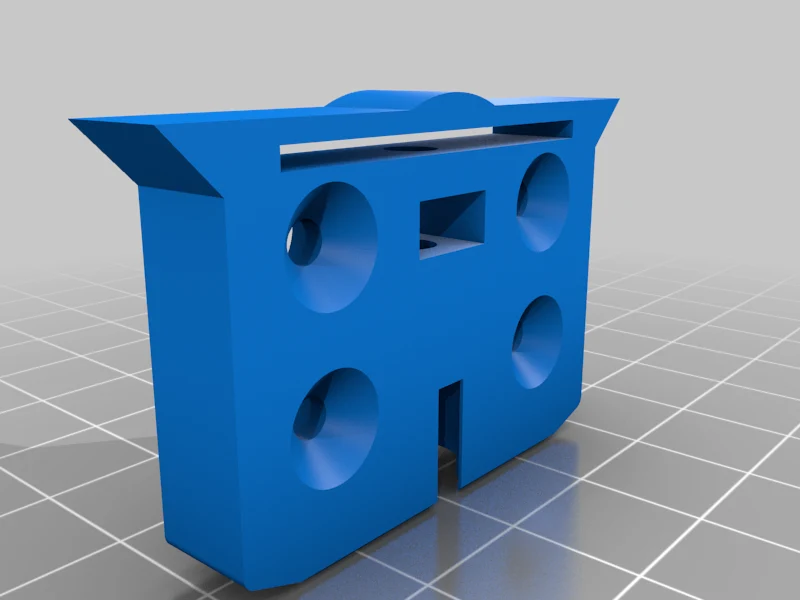

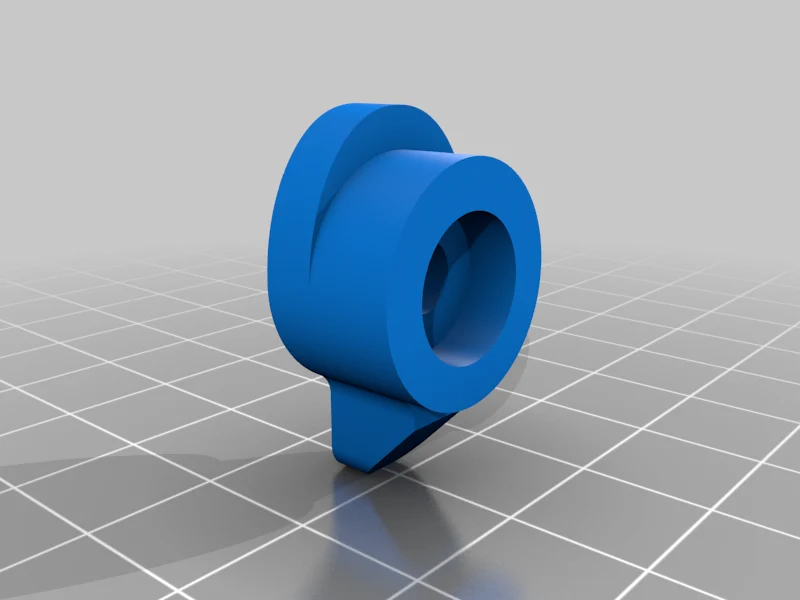

И ручку, и блок обрезки/регулировки необходимо распечатать дважды.
Убедитесь, что деталь имеет достаточное количество (дополнительных) твердых слоев.
Цвет Makita близок к RAL5021 (водно-синий).
