Appleberry G5 - Raspberry Pi 3B/4B в корпусе Apple Power ...

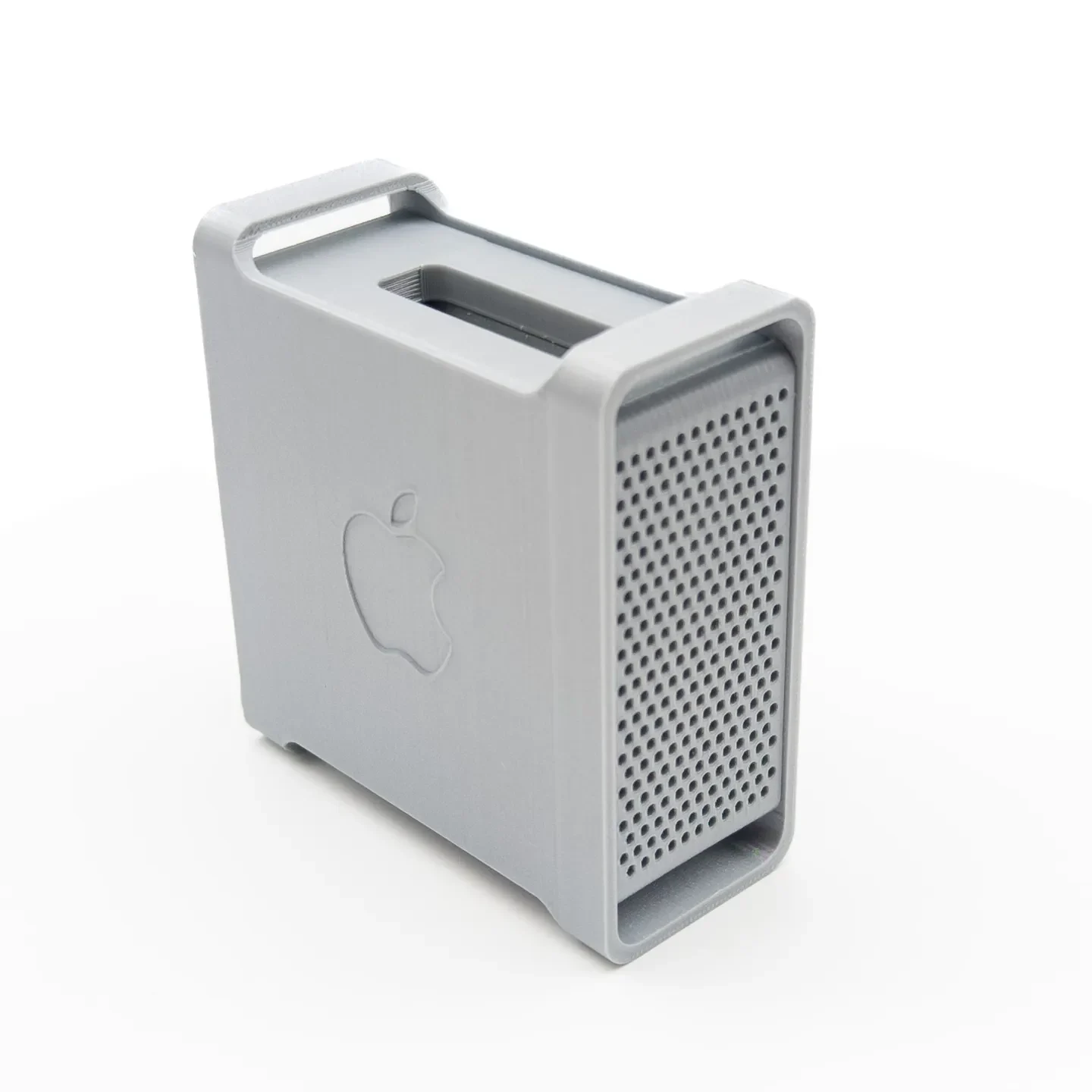

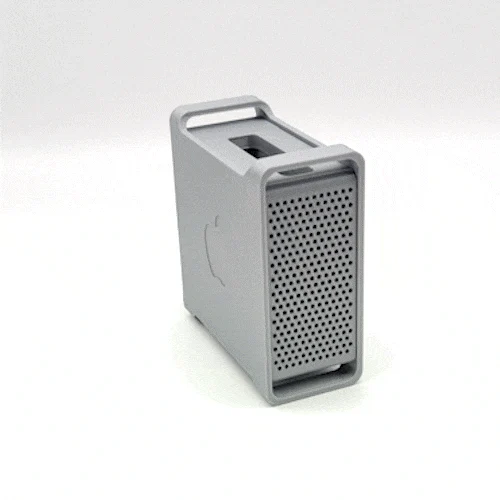

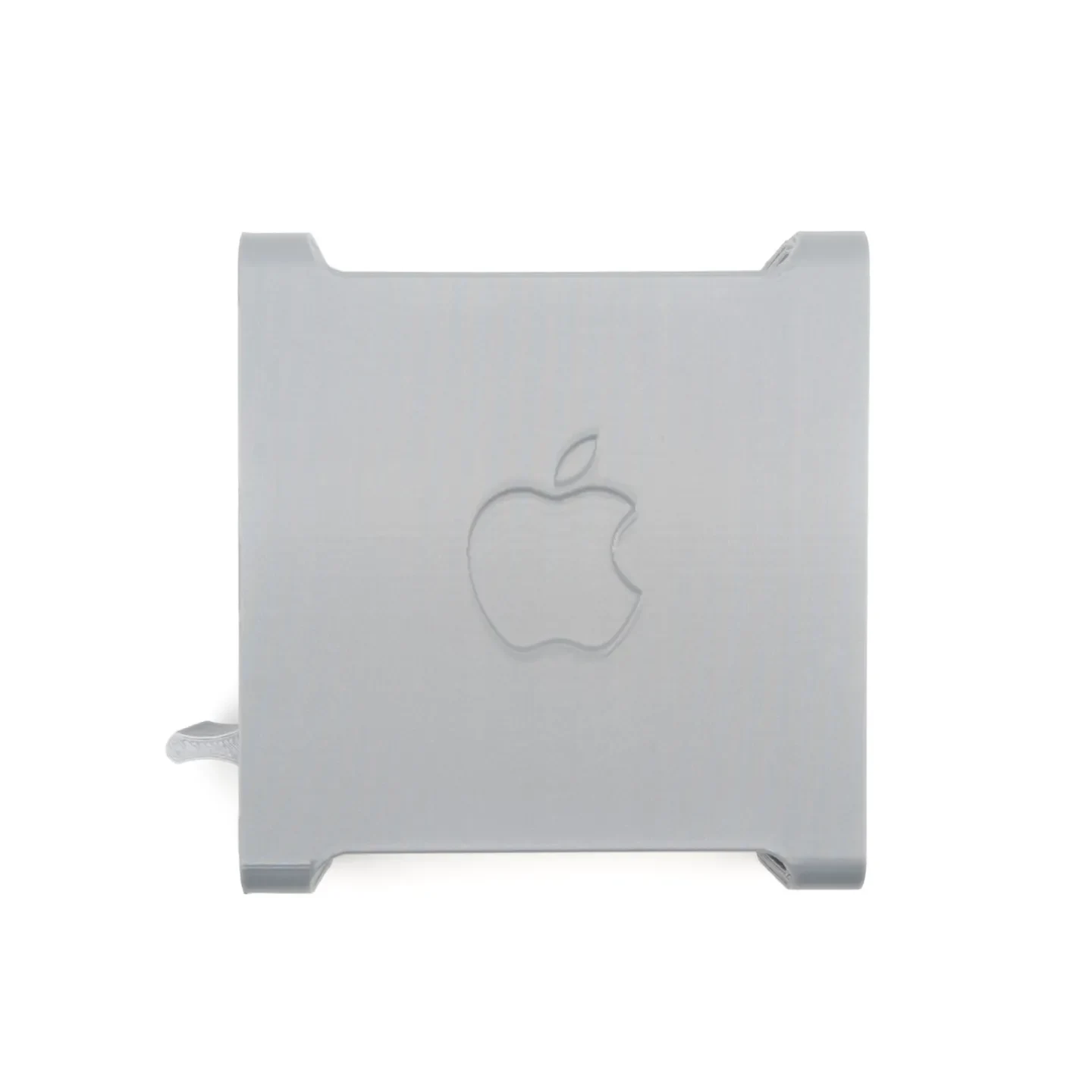

Appleberry G5 — миниатюрная классическая терка для сыра
Мне всегда нравился элегантный индустриальный вид Apple Power Mac G5 и Mac Pro 5.1 — эти алюминиевые чудовища просто культовые! Поэтому, естественно, я мечтал о том, чтобы на моем столе стояла миниатюрная версия на базе Raspberry Pi. Насколько это было бы круто?
И поймите: судя по всему, Стив Джобс сам увлекался идеей миниатюрного G5. Он держал один на своем столе! Посмотрите на это фото. Я не уверен, что именно, но, вероятно, это прототип корпуса ¼ G5.
Как это работает
Это модульный дизайн, состоящий из 4 частей.
Работа еще продолжается, поэтому внешний вид stls может отличаться от изображений, но все работает нормально, в будущем могут произойти некоторые изменения!
Требования
4 шурупа 2х4 мм, снятые со старого ноутбука
2шт магнит 5х3мм (по желанию)
Малина Пи 3B или 4B
Сборка в 4 шага

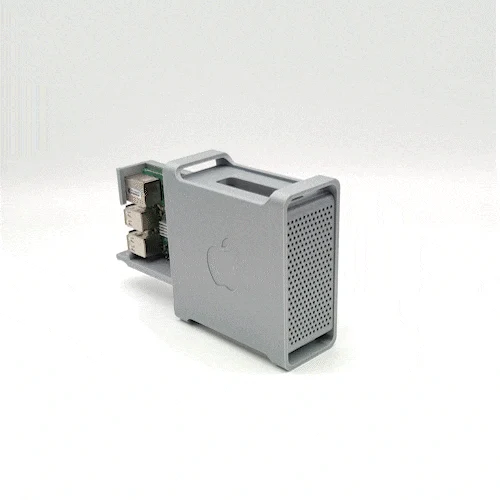

Сдвиньте переднюю часть корпуса внутрь

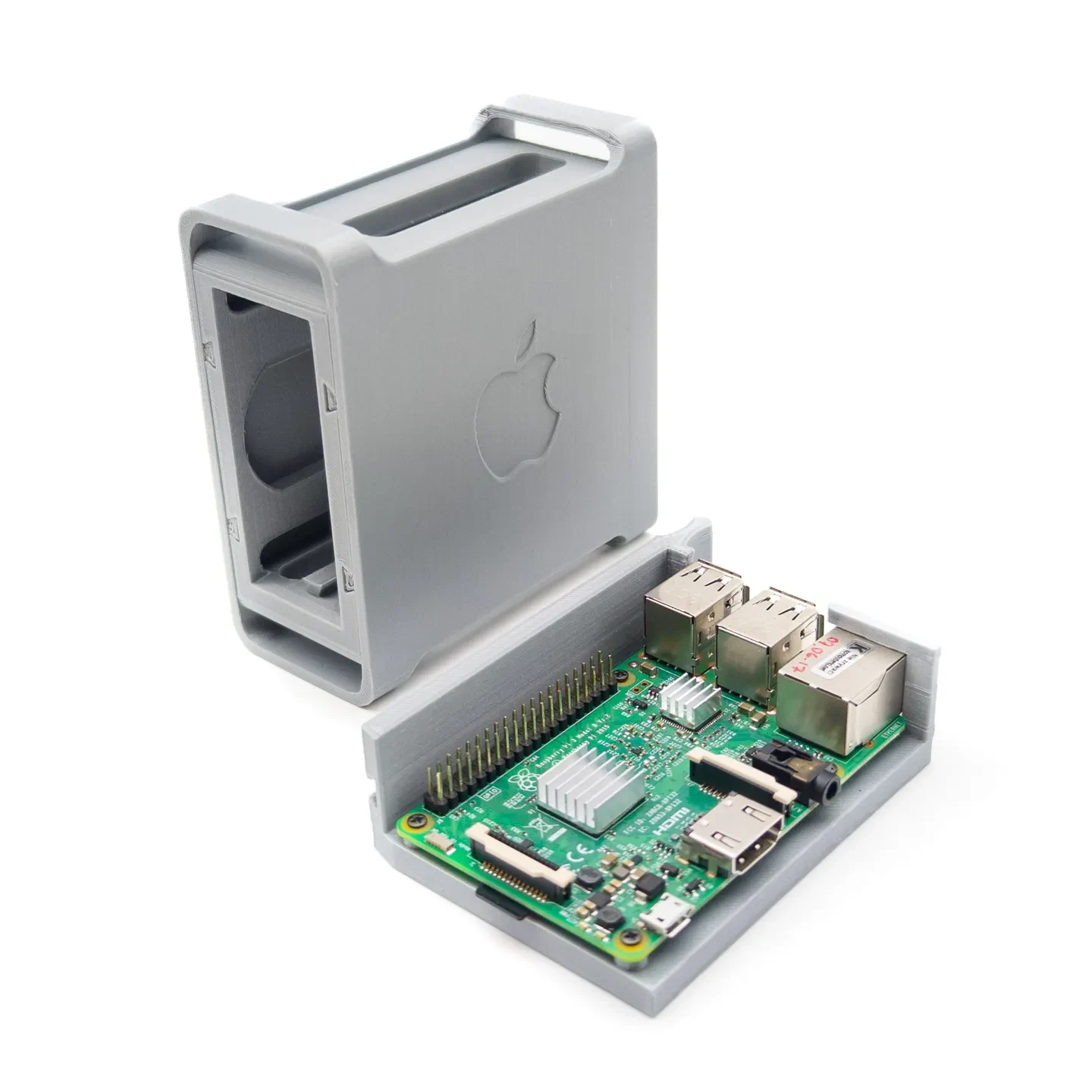

Вставьте корпус внутрь корпуса
Прикрутите Pi к Pi Slide с помощью 4 винтов.

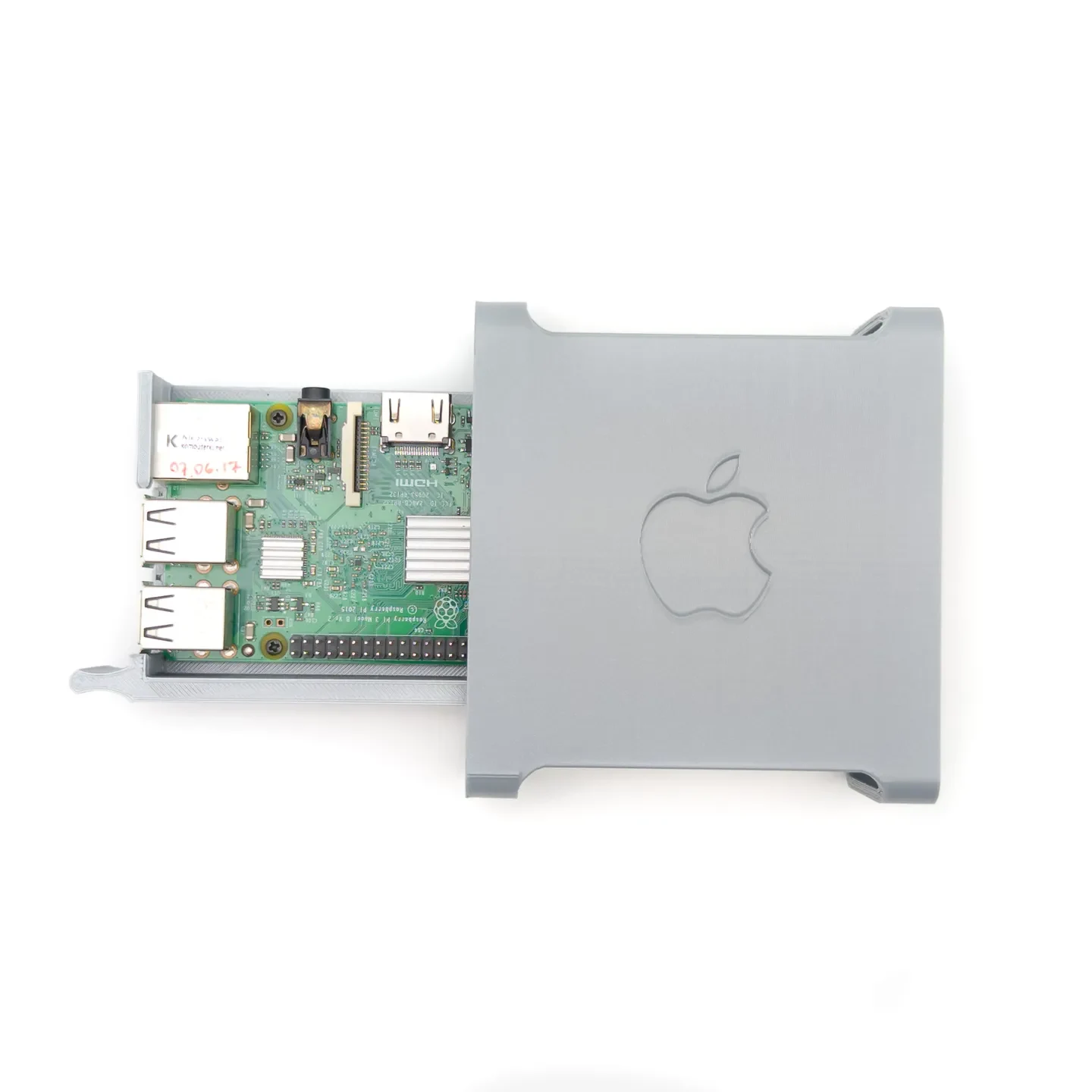

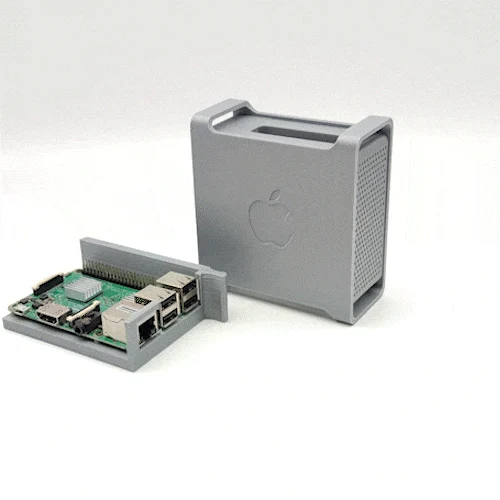

Вставьте Pi во внутреннюю часть корпуса
или просто посмотрите это видео
Спасибо AzureFilm 3D за видеоинструкцию по сборке.
Ремикс
Включен файл Skechup — с взаимодействиями для лучшего понимания дизайна.
Возможно, у вас есть другая версия/клон Pi или просто другие потребности, и вы хотите установить SSD-накопитель внутри — сделайте ремикс этого проекта — я жду, на что вы способны.
❓Часто задаваемые вопросы
Вопрос: Могу ли я разместить вентилятор внутри?
О: У меня нет поклонников RPi, но стоит посмотреть, как Пол Уолш работает над этим проектом. Он обнаружил, что низкопрофильный вентилятор можно разместить без каких-либо модификаций корпуса, но вам нужно просверлить немного места для болтов другого типа.
⏳Хронология
Первоначально я разработал первую версию в 2020 году. Теперь, когда я вижу, скольким людям нужен этот проект, я очень сожалею, что не загрузил его раньше. Извините, ребята!
Что нового | 19 июня 2023 г.
загрузил первую альфа-концептуальную версию
Что нового | 24 июня 2023 г.
рабочая бета
Что нового | 26 июня 2023 г.
из ваших предложений — добавил чехол с логотипом Bitten Raspberry.
добавлена поддержка Rasberry Pi 4B — я еще не распечатал, но должно работать нормально — есть небольшие изменения по сравнению с 3B
небольшие изменения в креплении передней панели — теперь ее можно просто сдвинуть, а не использовать клей
Что нового | 29 июня 2023 г.
Небольшие изменения в большинстве файлов
Что нового | 15 ноября 2024 г.
удалил stls — загрузил 3mf с ориентациями и поддержками
_________________________________
Детали лицензирования
Что разрешено:
Продажа отпечатков только среди ваших друзей и семьи.
Ремикс проекта, но ремиксы могут использоваться только в личных целях и должны соответствовать данным правилам.
Что требуется:
Делясь фотографиями своих отпечатков за пределами Printables, всегда добавляйте ссылку на мой Instagram: @StawiamKlocki.pl.
Используйте только оригинальные, новые кубики LEGO и качественные неодимовые магниты, а также любые другие необходимые детали.
Что запрещено:
Коммерческое использование проекта в любой форме.
Размещение товаров на eBay, Etsy, Amazon, Shopee, Temu или любых других коммерческих платформах.
Размещение на Facebook Marketplace, в публичных или частных группах Facebook.
Размещение на Craigslist, Carousell, OLX или любых других местных торговых площадках.
Использование любых фотографий с моей страницы Printables или Instagram.
Удаление моего логотипа с деталей.
Распространение оригинальных файлов проекта.
Игнорирование этих правил или недобросовестное поведение.
Что поощряется:
Нажмите кнопку пожертвовать, чтобы поддержать проект, помогая
Отправка ремиксов для возможного слияния с проектом.
Предоставление отзывов и п��едложений, которые помогут улучшить проект.
Размещайте на печатных изданиях столько фотографий своих моделей, сколько захотите.
Подписываюсь на меня в Инстаграм
_________________________________
Отказ от ответственности
Apple Inc. и Raspberry Pi Foundation не поддерживают и не разрешают этот проект. Логотип Apple и логотип Raspberry Pi являются зарегистрированными товарными знаками, принадлежащими соответствующим владельцам авторских прав и товарных знаков. Обратите внимание: продажа отпечатков или продуктов с логотипами Apple или Raspberry Pi может повлечь за собой судебный иск со стороны владельцев соответствующих товарных знаков и авторских прав. Любые такие действия предпринимаются при
