Prusa Core One+ Магнитная верхняя крышка Вентиляционная з...

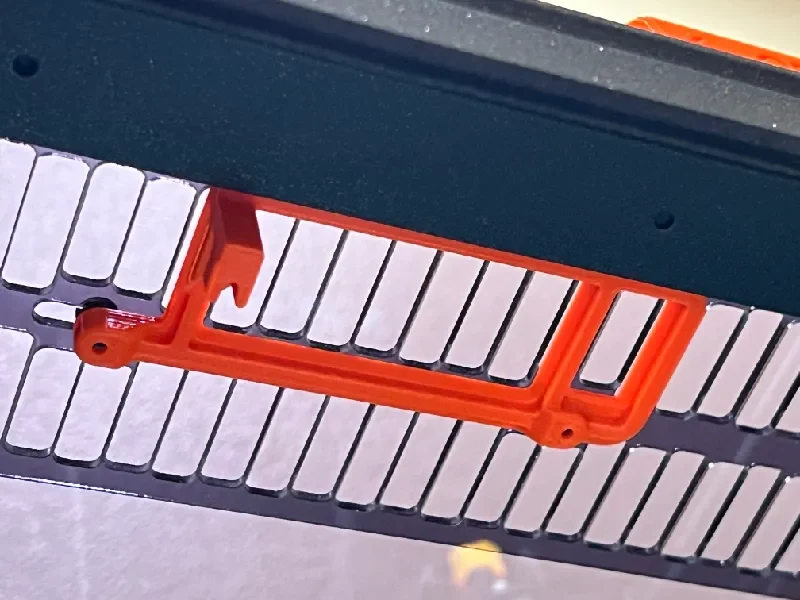

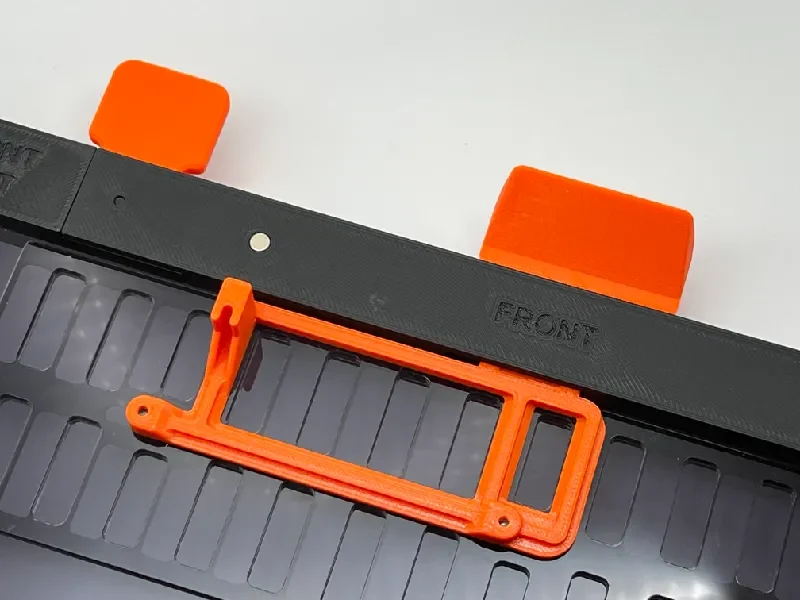

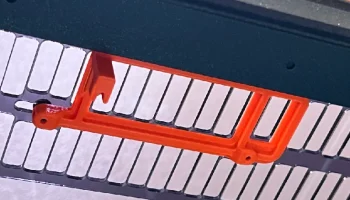

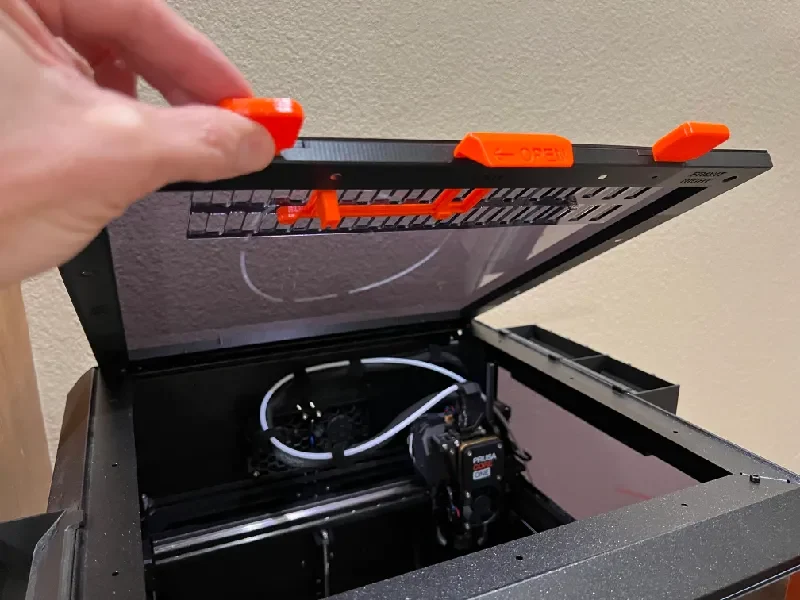

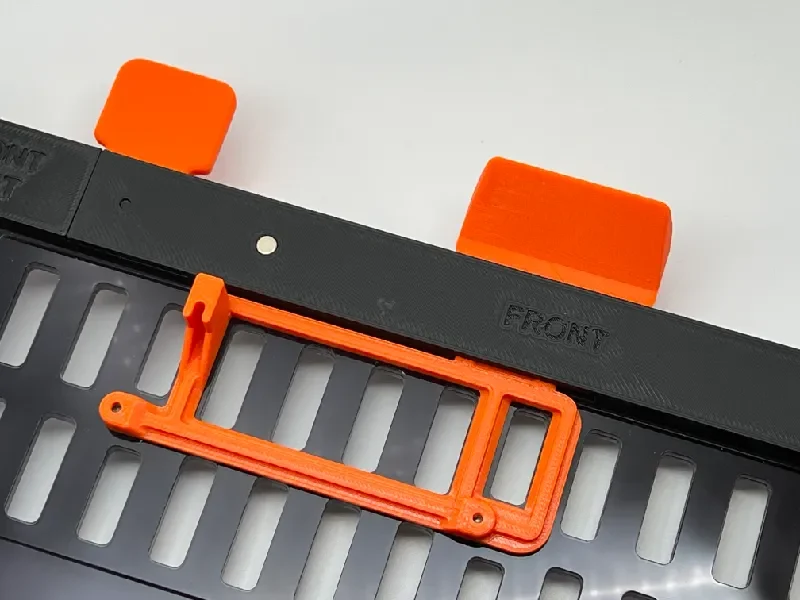

Эта вентиляционная заслонка и ручка для Core One+ позволяют использовать магнитную крышку, которую я разработал для Original Core One, с автоматическим вентиляционным отверстием на Core One+. Заменяет вентиляционную заслонку оригинальной конструкции; все остальные детали магнитной рамы (вместе с инструкциями по сборке рамы) такие же, их можно найти по адресу: Prusa Core One Магнитная верхняя крышка со встроенной вентиляционной ручкой. Вместо того, чтобы разрабаты��ать новую рамку специально для Core One+, я решил оставить ее прежней, чтобы можно было использовать все варианты оригинальной рамы (петли, разные размеры магнитов, выступы для пальцев и т. д.). Эта выдвижная ручка вентиляционного отверстия является прямой заменой, что упрощает переход на Core One+ для людей, которые использовали магнитную крышку на Core One.

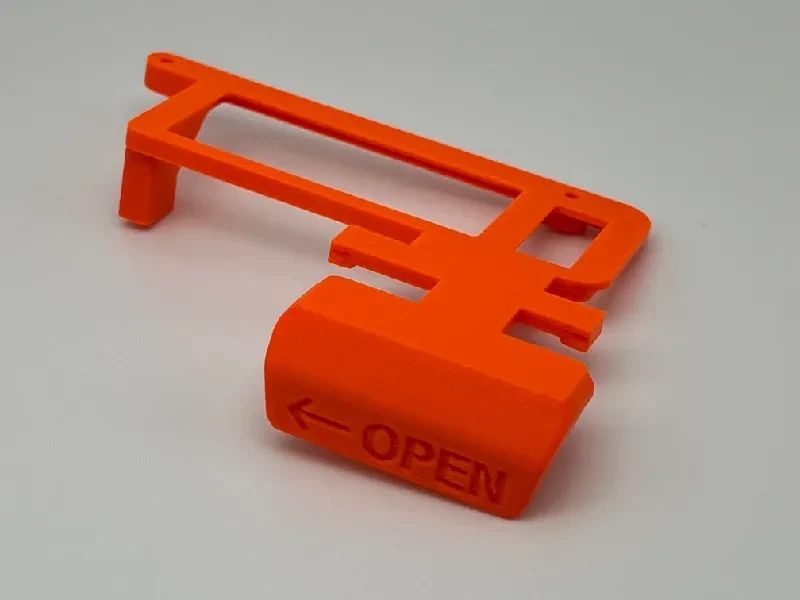

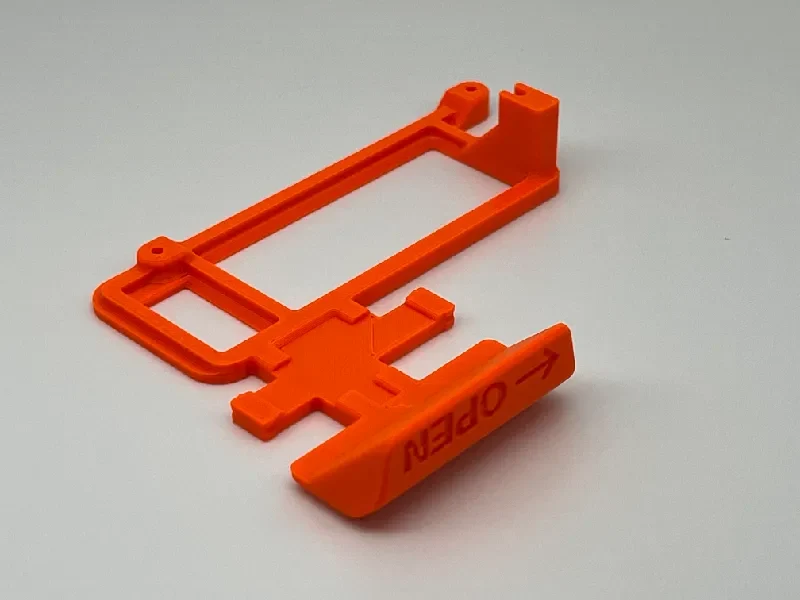

Выдвижная ручка очень прочная, и ее жесткое крепление к двум вентиляционным винтам (а не опирается на вентиляционные гайки) обеспечивает плавную работу без каких-ли��о помех при управлении с помощью автоматической вкладки или ручки. Это не относится к оригинальной выдвижной ручке Core One, которая была оптимизирована для плавной работы при перемещении за ручку и иногда заедала, если вентиляционное отверстие перемещалось вручную; это был компромисс, призванный облегчить сборку, и он вызван крутильным вращением ручки при перемещении вентиляционного отверстия вручную (если у вас старая конструкция, попробуйте сами).

Чтобы упростить проверку работы автоматического вентиляционного отверстия, включены два тестовых файла печати gcode (один для открытия вентиляционного отверстия, а другой для его закрытия). Это взломанные версии файла печати, но они не нагревают сопло или стол, не выполняют выравнивание стола и ничего не печатают. Просто загрузите файлы в Core One+, нажмите «Печать», и они выполнят операцию возврата в исходное положение, а затем откроют или закроют вентиляционное отверстие (в зависимости от того, какой файл будет распечатан).

Обновление 4 февраля 2026 г.: По предложению добавлен копируемый текст для модификаций G-кода, чтобы избежать возможных синтаксических ошибок.

Особенности дизайна:

Никаких опор не требуется

Замена оригинальной ручки вентиляционного отверстия Core One.

Имеет саморезы и использует оригинальные винты M3x10 мм для легкой сборки.

Печать Примечания:

Печать высотой слоя 0,2 мм, структурная, заполнение 15%.

Опоры не требуются.

PETG будет работать нормально, так как деталь не находится под нагрузкой и не должна коробиться даже при температуре камеры 55С.

НЕ ИСПОЛЬЗУЙТЕ предоставленный файл .bgcode (всегда нарезайте собственные файлы для вашего конкретного принтера, нити накаливания, среды и т. д.). Файл был включен только для справки о приблизительном времени печати.

Инструкции по сборке:

ВАЖНО: Вентиляционное отверстие на Core One+ открывается при перемещении влево, напротив Core One (которое открывалось при перемещении вправо).

Шаг 1. Если вентиляционное отверстие на Core One+ открывается при перемещении влево, перейдите к шагу 2. Если вентиляционное отверстие на Core One+ открывается при перемещении вправо, его необходимо снять и перевернуть слева направо. Удалите три винта, крепящие вентиляционное отверстие к верхней крышке; используйте гаечный ключ или плоскогубцы, чтобы удерживать гайки при снятии винтов. При сборке повторно будет использоваться только одна гайка, но будьте осторожны, чтобы не потерять пластиковые прокладки на винтах (при сборке будут использованы все три винта и три прокладки). Переверните вентиляционное отверстие, затем снова прикрепите правый конец, используя один ранее удаленный винт, проставку и гайку. Обязательно поддерживайте другой (левый) конец вентиляционного отверстия, чтобы один винт не сломал вентиляционное отверстие (его можно удержать с помощью кусочка ленты). Затяните винт до упора, затем ослабьте его примерно на 1 оборот. Будьте осторожны, чтобы не пережать и не погнуть проставку при затягивании (она должна полностью войти в паз на верхней крышке). Перейдите к шагу 3.

Шаг 2. Если ваш Core One+ новый или был недавно обновлен и вентиляционное отверстие уже находится в положении открытия при перемещении влево, то необходимо выкрутить только левый и центральный винты; используйте гаечный ключ или плоскогубцы, чтобы удерживать гайки при снятии винтов. Будьте осторожны, чтобы не потерять пластиковые прокладки на винтах (будут использоваться как винты, так и проставки).
