Передний чехол Ender 3 и Ender 3 V2 для BTT Manta E3 EZ. ...
Важная информация о модели E3V2 — Manta E3 EZ — BOX-TEST:
Это ТЕСТОВАЯ модель, которая может стать решением проблемы разъема плоского кабеля SPI на боковой стороне платы Manta E3EZ. Я постарался освободить внутри корпуса место для шлейфа, чтобы плата в корпусе отодвинулась на несколько миллиметров. Таким образом, боковые разъемы (USB, LAN, HDMI, слот SD) были перенесены глубже. Я не смог проверить это, потому что мне не нужен боковой терминал SPI.
ОБНОВЛЕНИЕ для коробки Manta E3 EZ (7 октября 2023 г.):

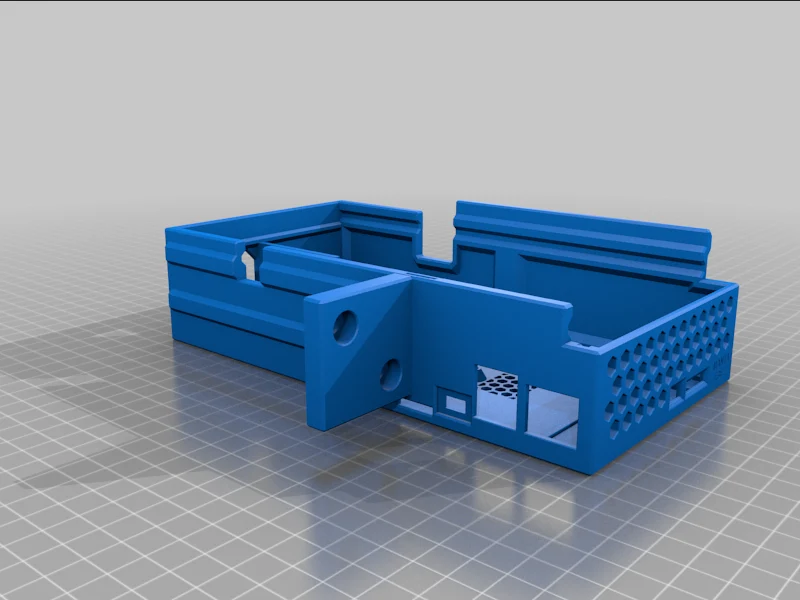

Я сделал новую версию для Ender 3 V2, где поменял вентиляционные решетки на полигоны в передней части корпуса, а также на месте вентилятора, а также добавил полигональную решетку под Manta E3EZ MCU. На крышке над драйверами шаговых двигателей также разместили многоугольную решетку. Коробка стала немного длиннее, а дно немного опущено, чтобы облегчить доступ к боковому слоту для SD-карты и для принтера можно было использовать любую ножку. Поскольку этот чехол стал немного длиннее, предыдущую крышку использовать нельзя!
Файлы моделей: E3V2-MantaE3EZ-BOX-poly.STL и E3V2-MantaE3EZ-LID-poly.STL.
---------------------------------------------------------------------------------------------------------------
Это мой собственный ремикс с https://www.thingiverse.com/thing:4069239. Я использую SKR Mini E3 V3 и Orange Pi Zero2 для OctoPrint.
Я модифицировал исходную коробку, чтобы можно было использовать вентиляторы 5015 вместо вентиляторов 4010/4020. Я поставил внутри несколько стенок для лучшей прокладки кабелей. Но есть и те, у кого могут возникнуть проблемы, если провода слишком короткие.
Я не 3D-дизайнер и мало что об этом знаю, но мне пришлось модифицировать его под свои нужды.
Я загрузил это на случай, если это может быть полезно кому-то еще.
Для обоих я сделал модифицированную крышку, на которой «решетка» размещена вперед и в поперечном направлении. Это можно использовать с вентилятором, выдувающим внутрь.
Также я сделал простой корпус воздушного фильтра двух размеров для приточных вентиляторов для обеих коробок. В этих корпусах воздушных фильтров можно ис��ользовать губчатые фильтры диаметром 10 и 20 мм.
Чехол для BTT Manta E3 EZ
------------------------------------------------------------------

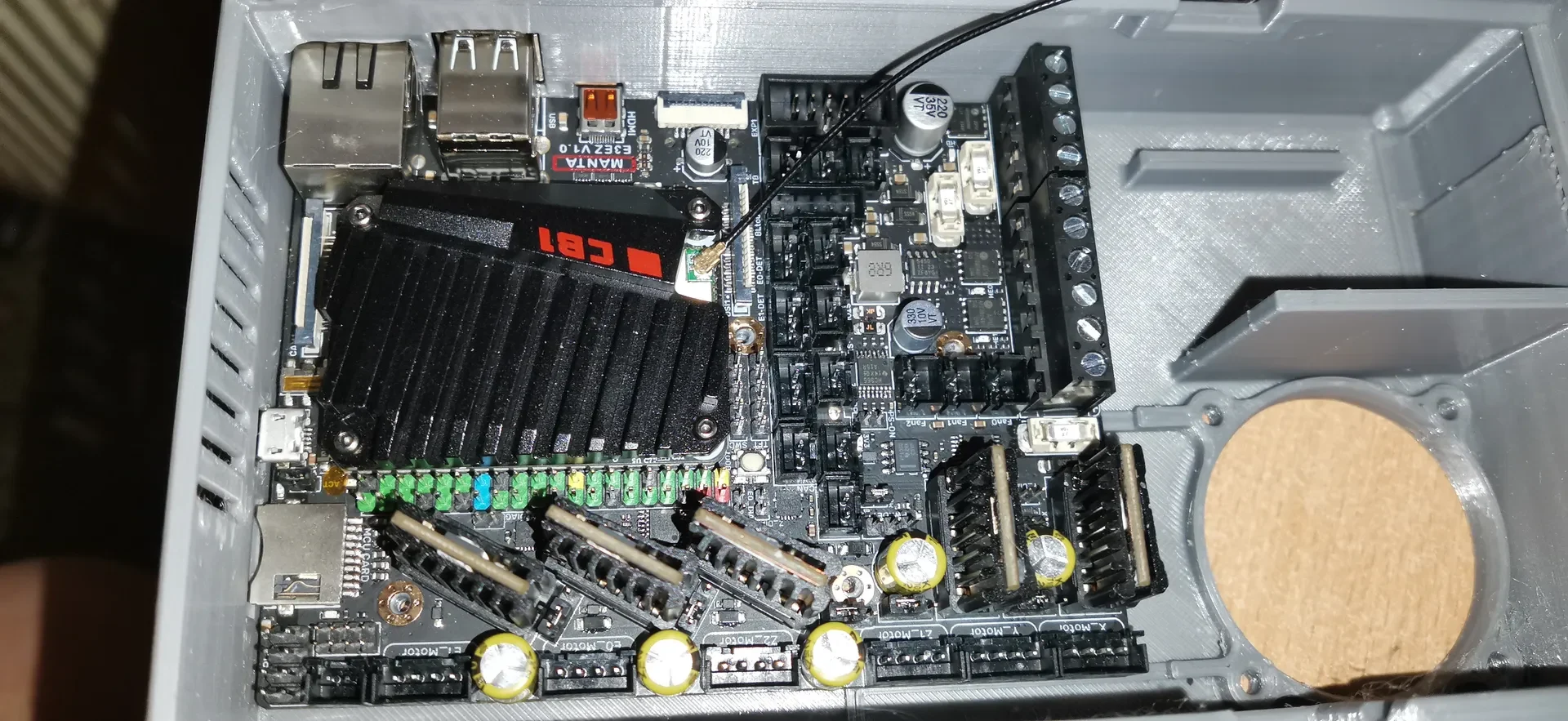

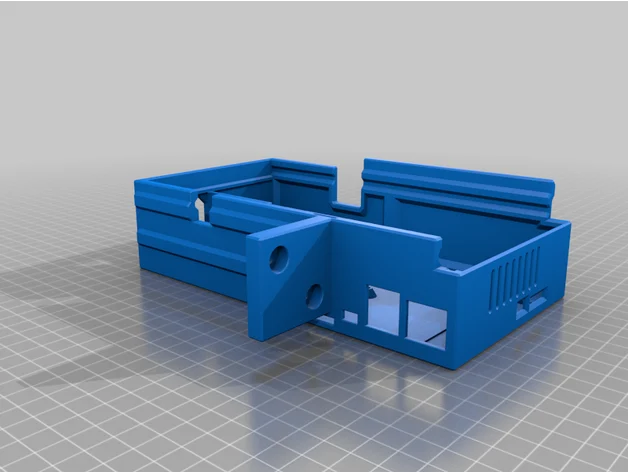

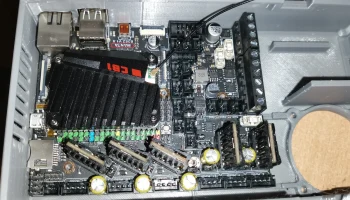

Поскольку BTT изготовила только корпус с необходимыми доработками для этой платы, а других корпусов на данный момент почти нет в наличии, я сделал версию коробки SKR BTT Manta E3 EZ. В этом случае также можно использовать «СКР-воздушный фильтр».

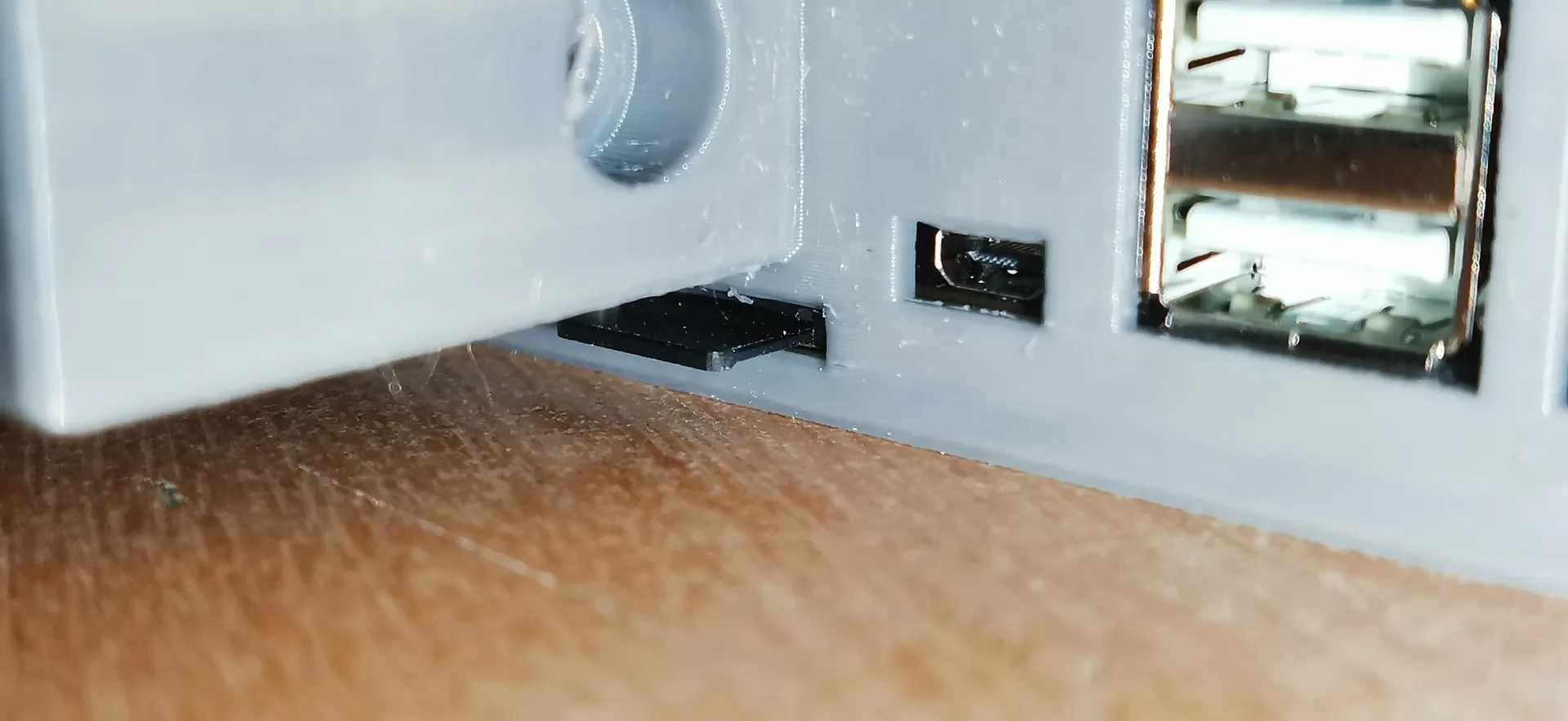

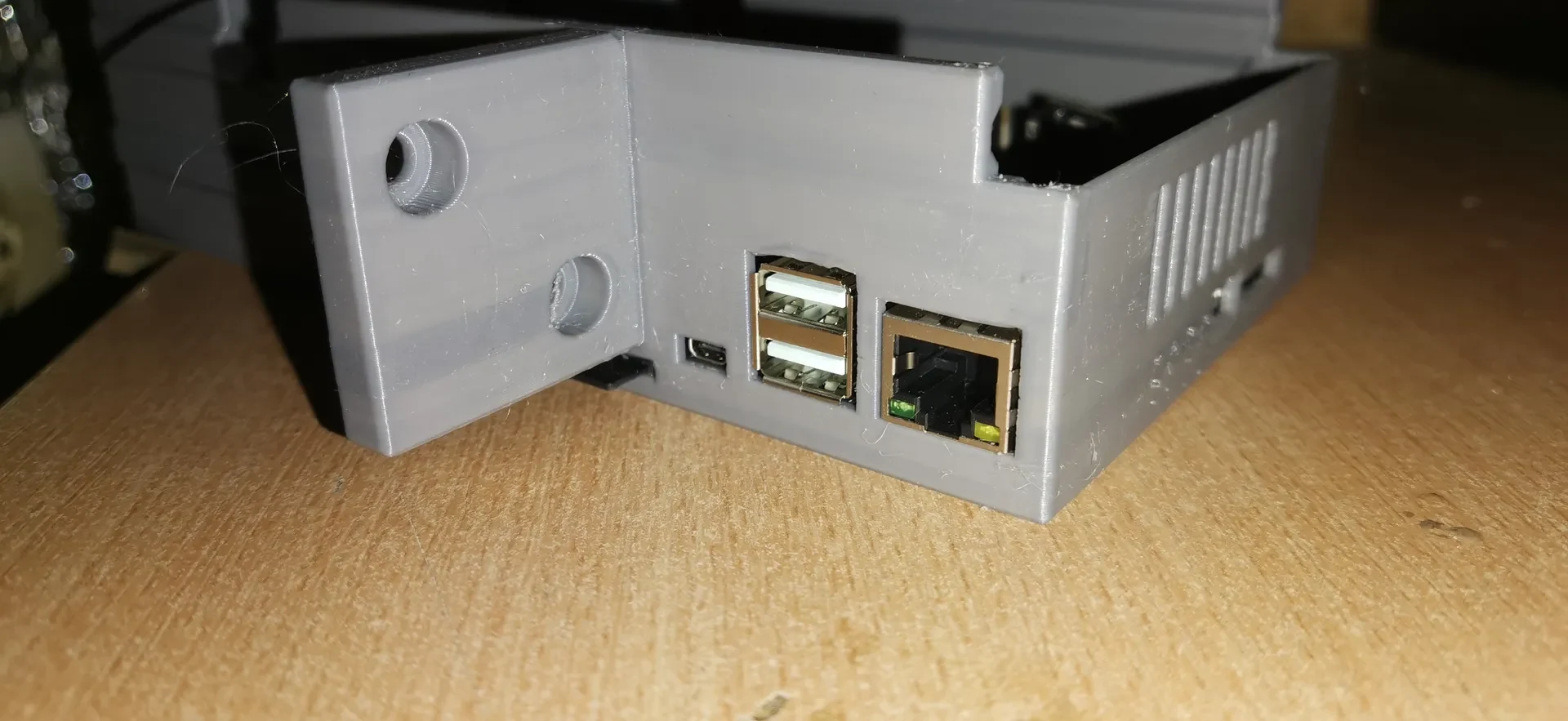

Этот корпус немного длиннее и больше вытянут вперед, чтобы разъемы платы Manta E3 EZ (USB, LAN, HDMI) были доступны сбоку. Нижняя часть коробки опущена, так что слот для SD-карты Pi (CB1, CM4) доступен снаружи под крепежной лапкой.
Принтер необходимо поднять выше из-за опущенного короба и воздушного фильтра. Я сделал ремикс из FONSWERKS Ender 3 V2 Riser Feet 35mm (https://www.thingiverse.com/thing:4665097), но модифицировал одну из ножек проставкой, потому что левую переднюю ножку пришлось отодвинуть назад из-за устройства чтения SD-карт. Это всего лишь небольшая модификация, но она предотвращает случайное положение ноги в неправильном положении.

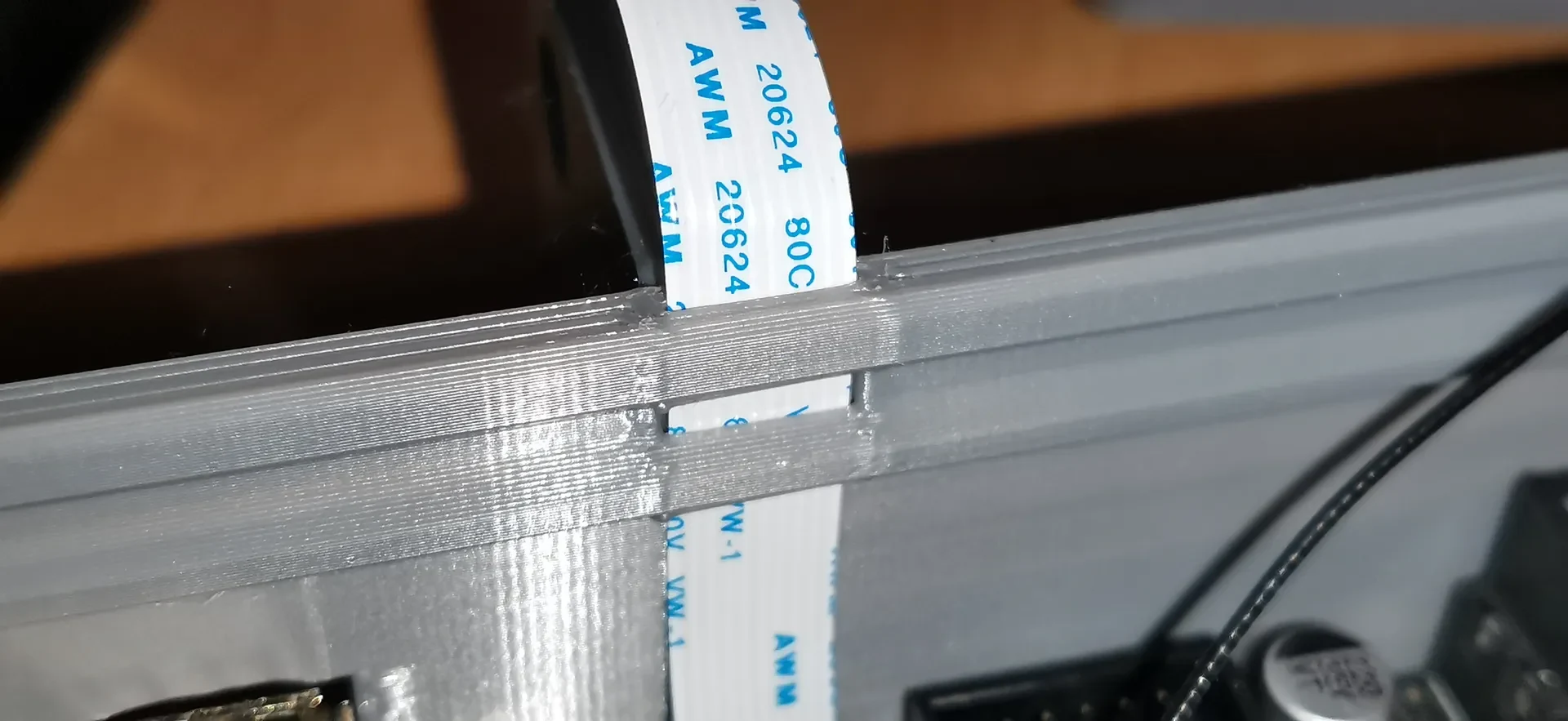

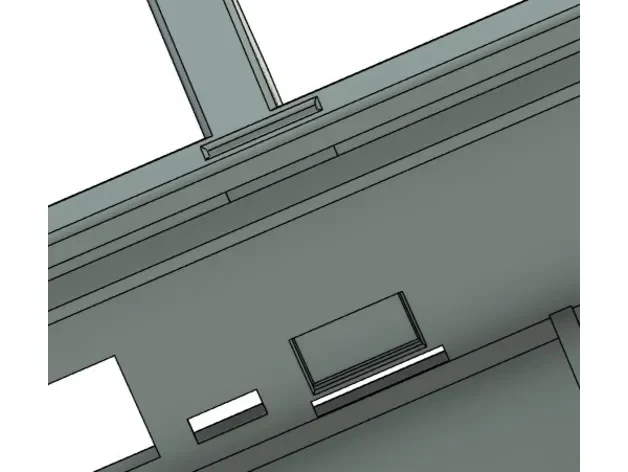

Я также сделал «туннель» на боковой стенке корпуса, куда можно вывести плоский кабель BTT TFT35 SPI из корпуса с левой стороны в верхней части корпуса. Это решение можно очень хорошо использовать, например, для корпуса экрана tft35 SPI, изготовленного «banditoz» (https://www.thingiverse.com/thing:5832319). К сожалению, на Manta E3EZ разъем этого кабеля — не знаю, почему — ориентирован не вверх, а сбоку, что затрудняет прокладку кабеля в корпусе. Чтобы решить эту проблему, я сделал в боковой стенке корпуса напротив разъема небольшое углубление, чтобы в него поместился кабель. Не знаю, прошло ли все хорошо, поскольку я не печатал эту измененную версию.
«Простая» вер��ия Ender 3: E3-MantaE3EZ-box.stl и E3-MantaE3EZ-box-lid.stl
Файлы STEP включены для всех случаев, кроме «простого» Ender 3.
