Крепление электроники для Anet A8 (MKS V1.5 + 1 или 2 Mos...

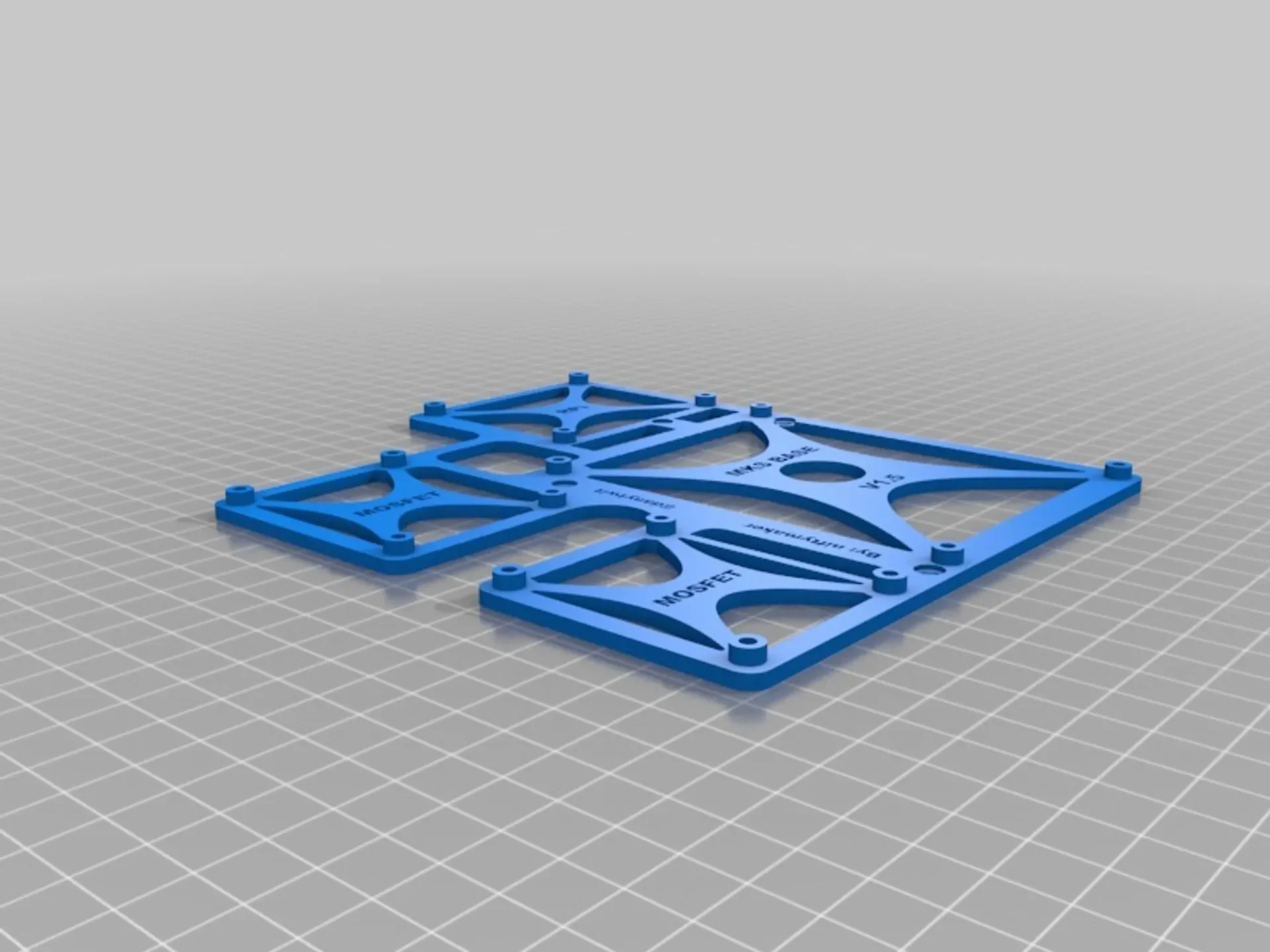

Меня вдохновил дизайн dldesign, поэтому я создал эту версию для платы MKS Base V1.5, чтобы иметь возможность установить ее на акриловую раму Anet A8. Вы также можете разместить МОП-транзистор для рассадника и Raspberry Pi 3 Model B.

Наслаждайтесь!

ОБНОВЛЕНИЕ 25 марта 18 г.:

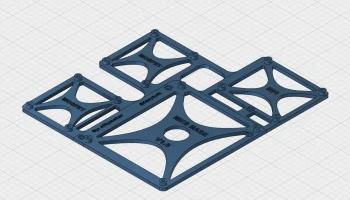

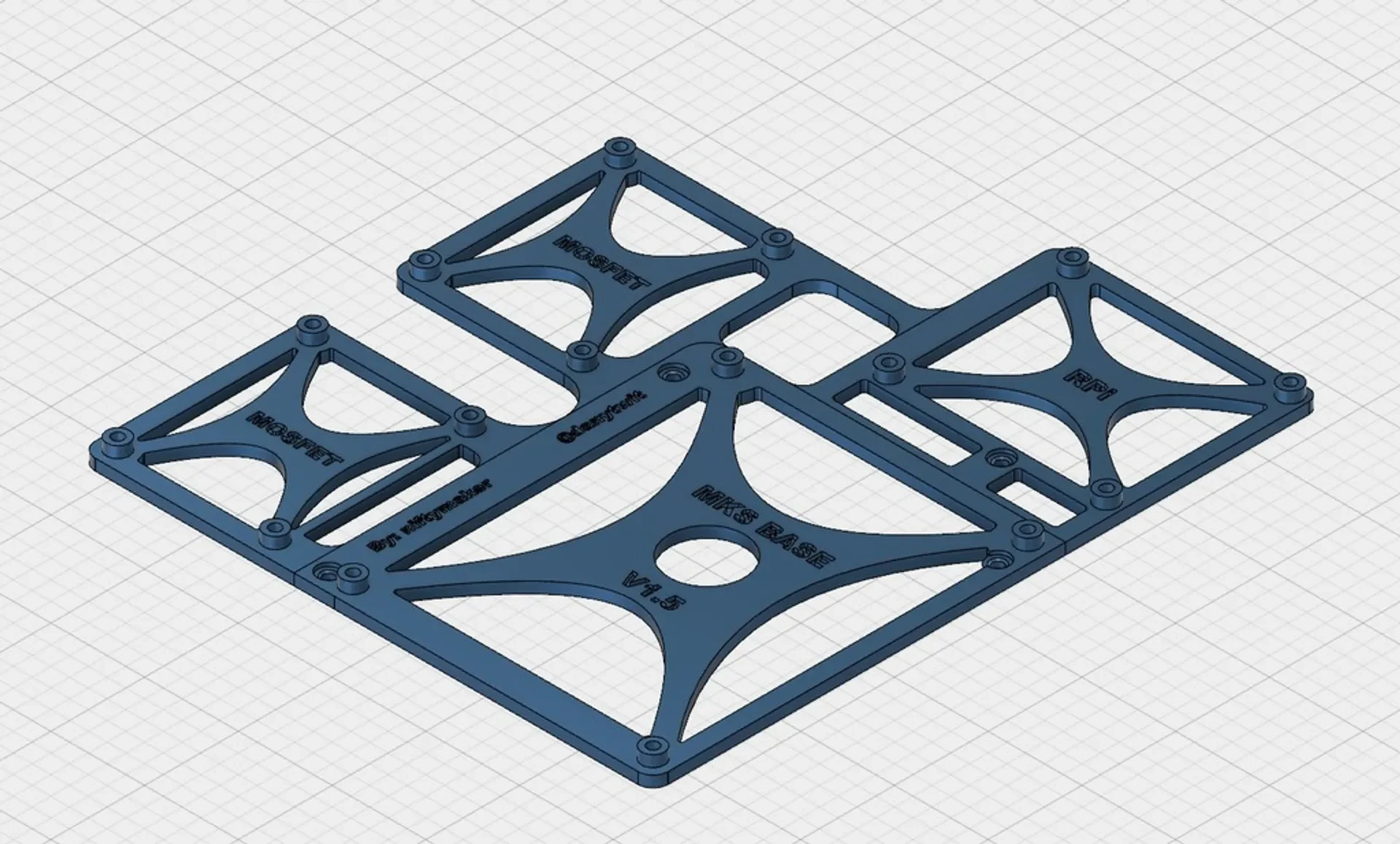

Добавил еще версию с 2 МОП-транзисторами. Надеюсь, вам понравится!

ОБНОВЛЕНИЕ 27 мар��а 18 г.:

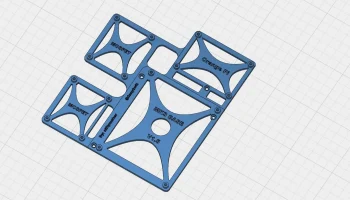

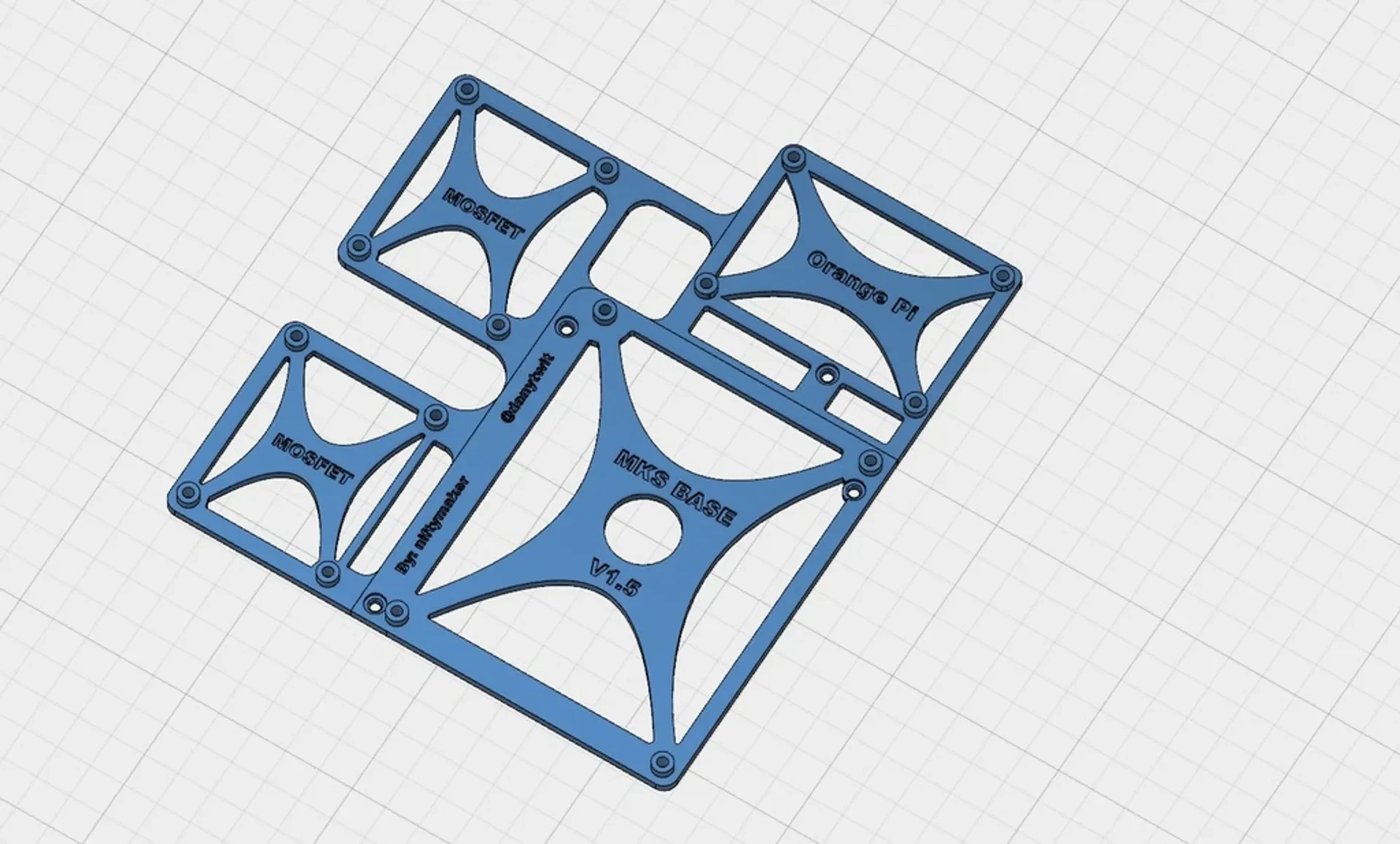

Добавлена версия, поддерживающая OrangePi Lite вместо Raspberry Pi 3. Расстояние между отверстиями Orange Pi Lite составляет 63 x 42 мм. Наслаждайтесь

Настройки печати

Принтер:

Анет А8

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

10%

Примечания:

Учитывайте следующие параметры печати:

0,2
10% Заполнение
Толщина стенки 1,2 мм
Толщина верхнего/нижнего слоя 1,0 мм (5 нижних и верхних слоев)

Пост-печать

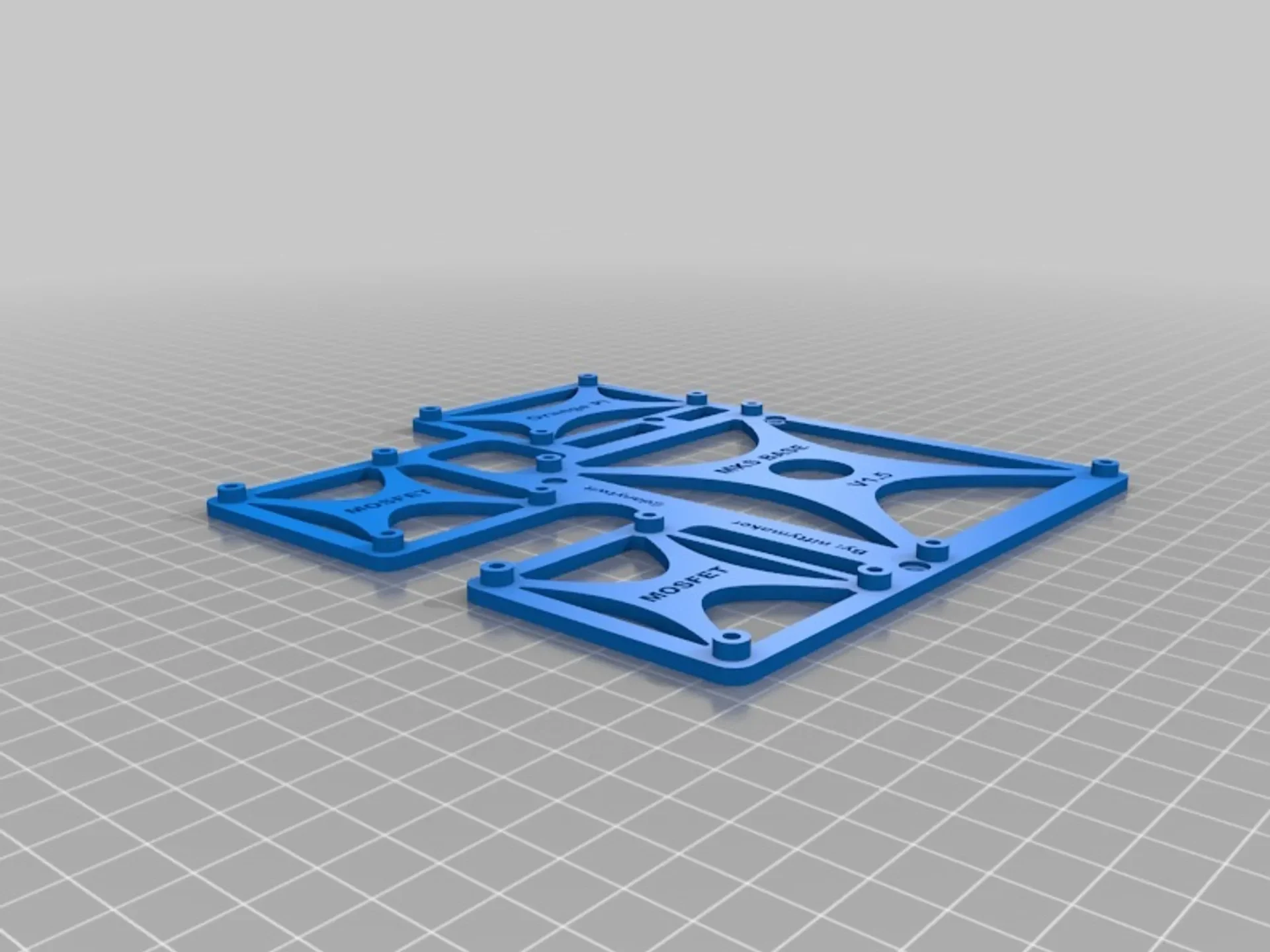

На каждой плате (MKS, Raspberry и MOSFET) имеются отверстия для винтов, а также 4 отверстия, которые входят только в акриловую рамку.

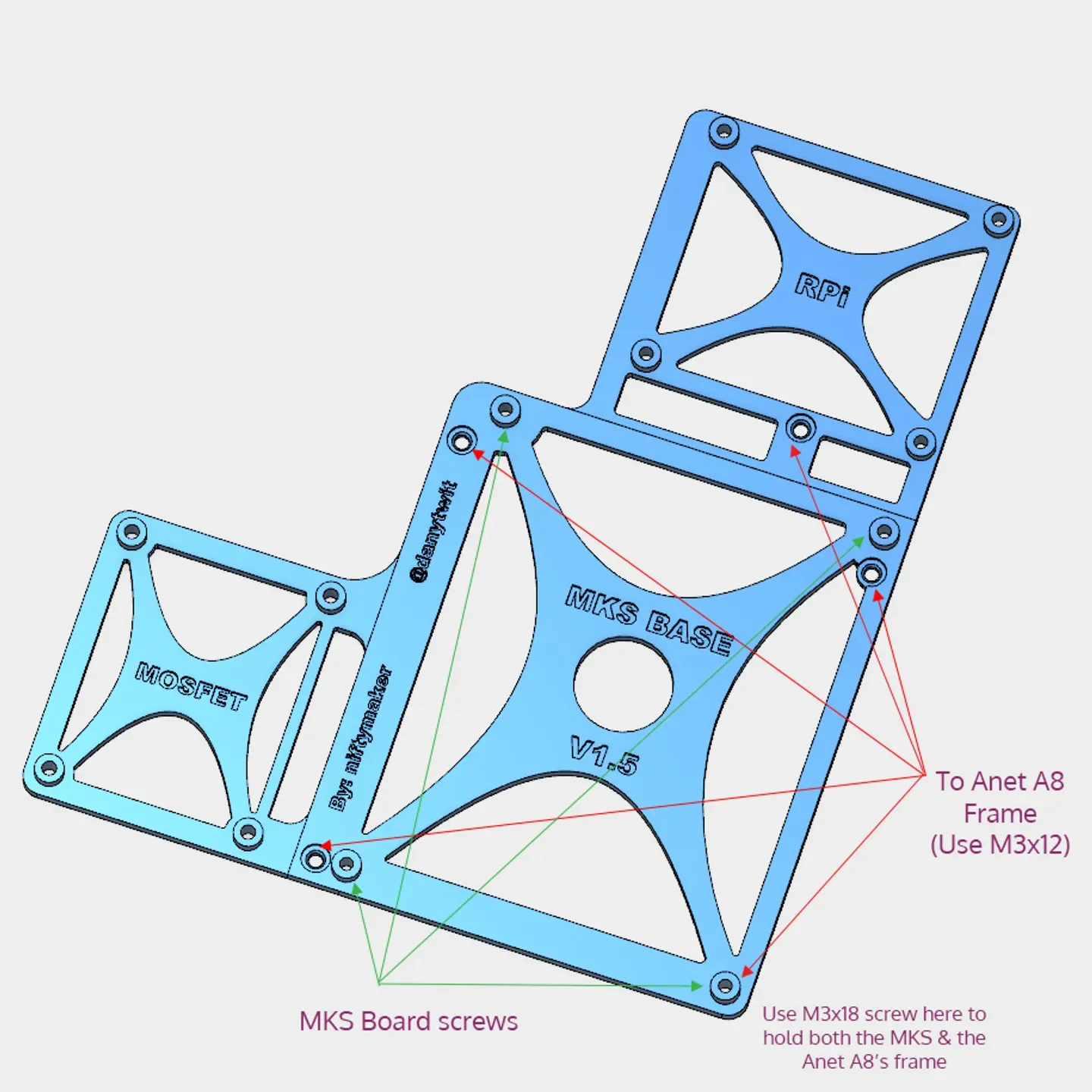

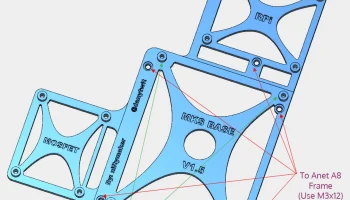

Сначала вам нужно поместить крепление в раму с помощью винтов, отмеченных красными стрелками. Затем можно приступать к размещению электроники.

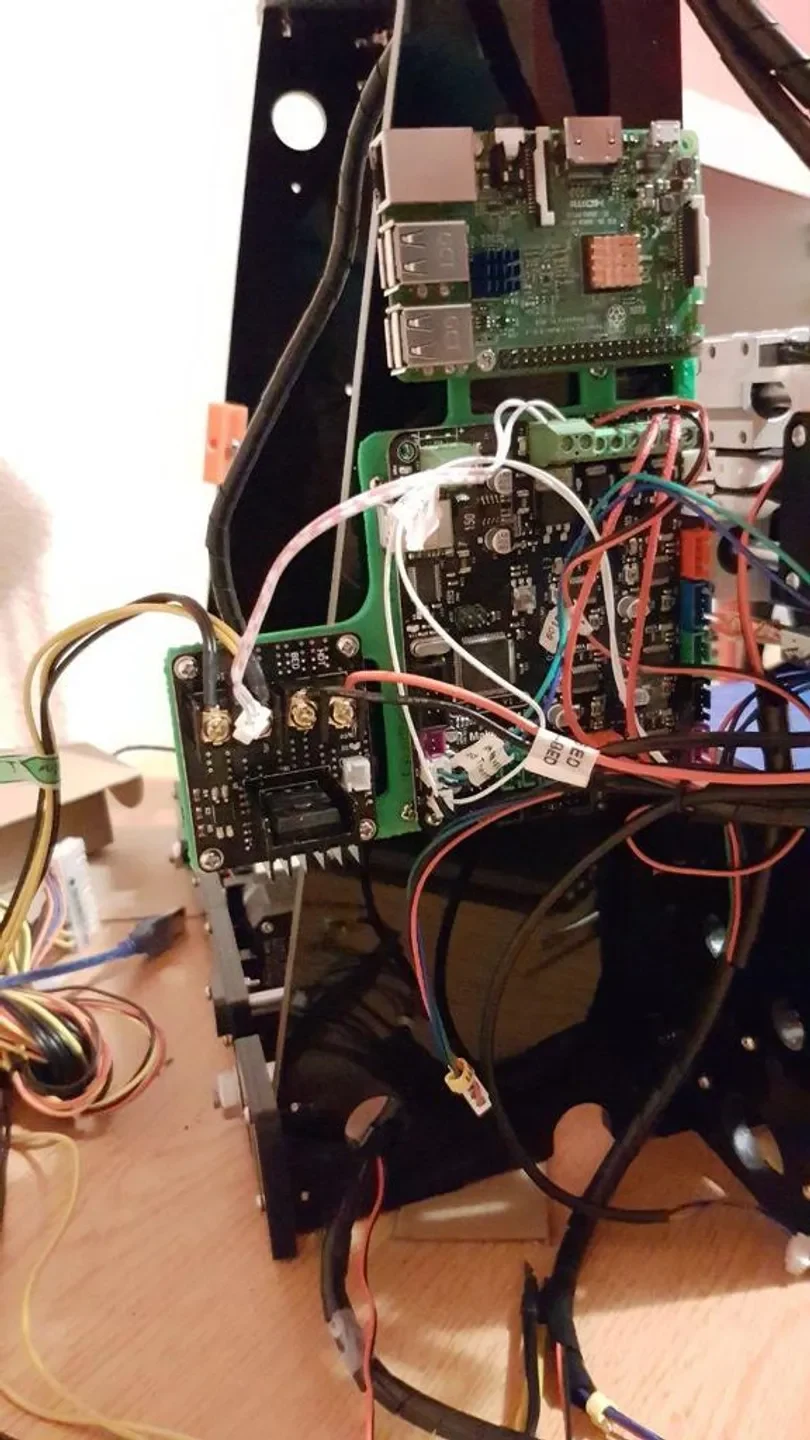

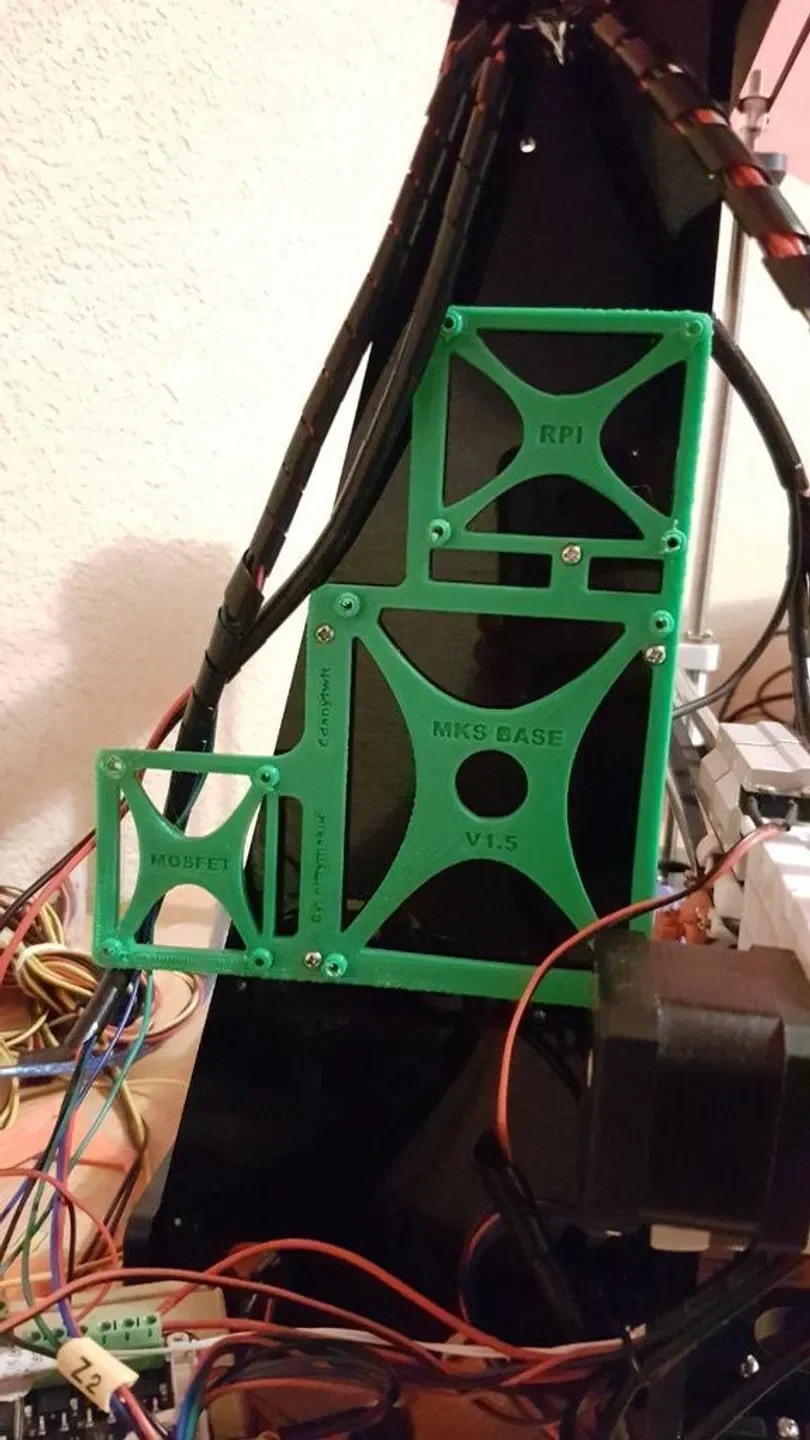

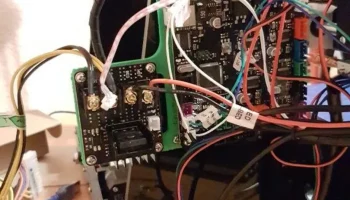

Посмотрите фотографии.

Как я это разработал

Я использовал Fusion 360.
