Монтаж в стойку для Orange Pi Zero

Крапозок представил систему монтажных кронштейнов для установки Raspberry Pi в 19-дюймовую стойку с использованием существующего оборудования. Эта штука позволяет монтировать Orange Pi Zero таким же образом (информацию об оборудовании, на котором это должно быть установлено, см. на сайте Krapozok https://www.thingiverse.com/thing:1793758).

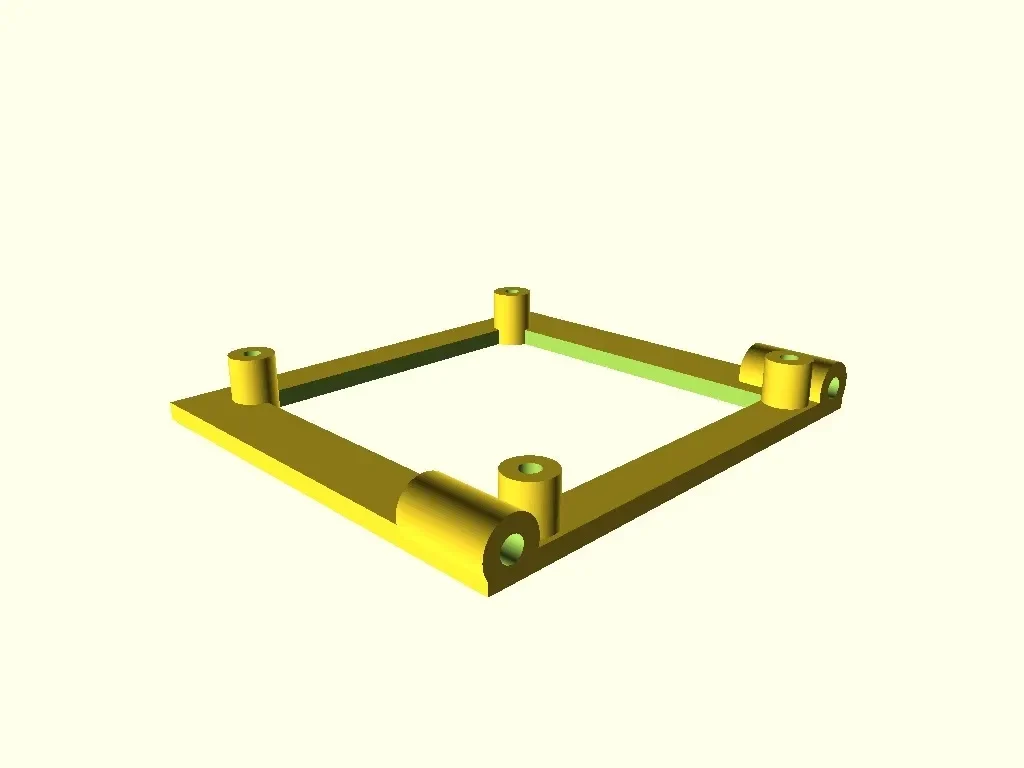

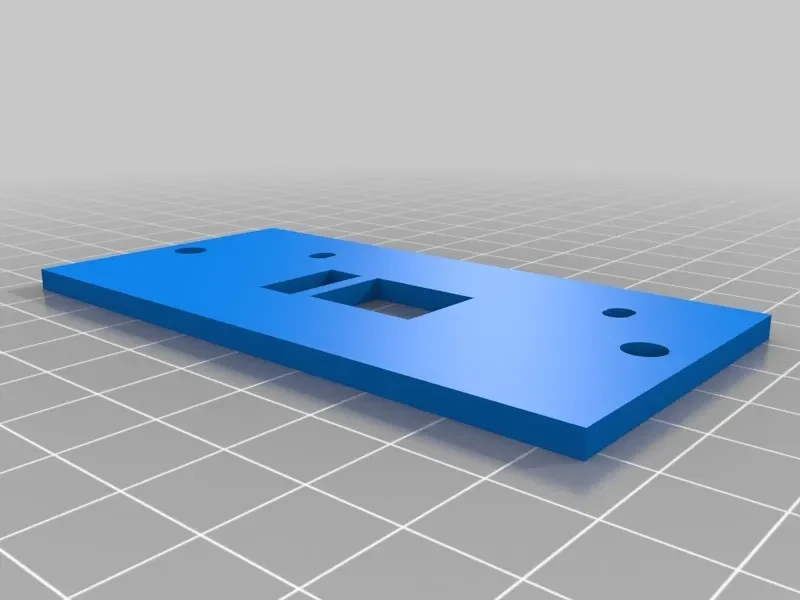

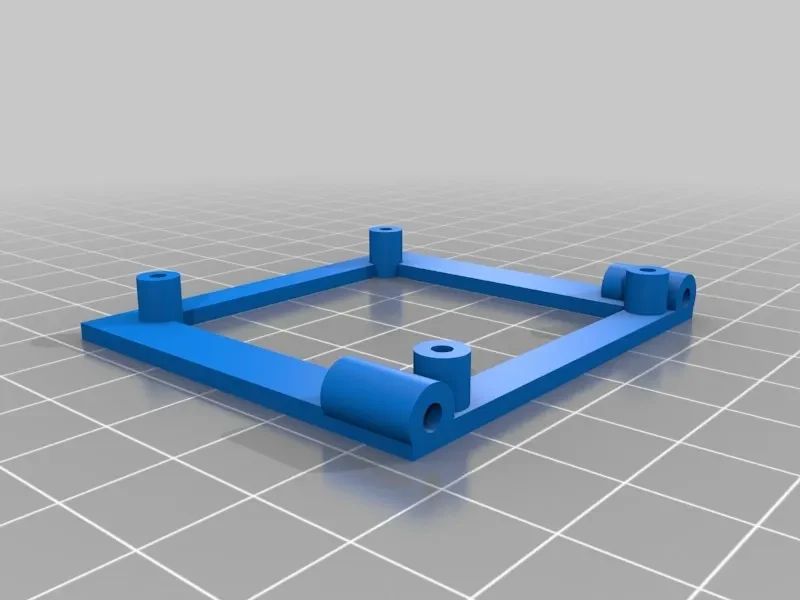

Как и в версии tkramm (https://www.thingiverse.com/thing:2759317), этот монтажный кронштейн состоит из двух отдельных частей (лицевая панель и опора платы).

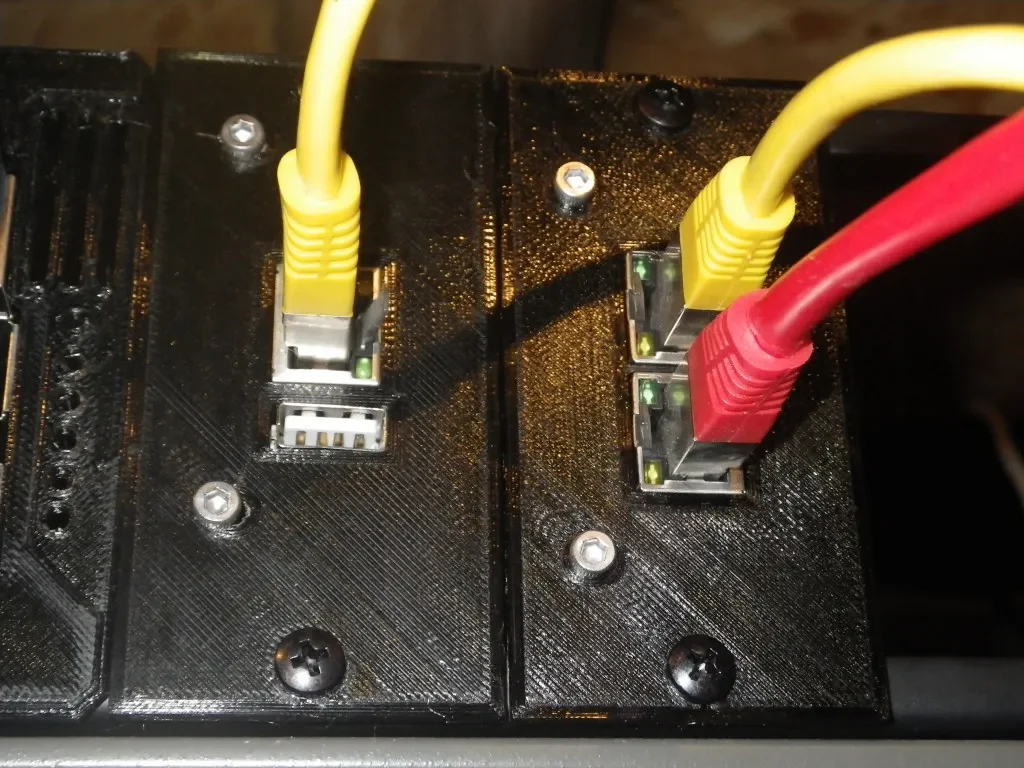

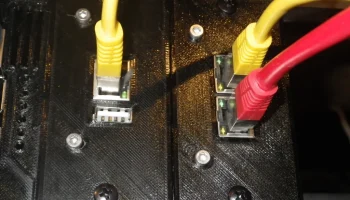

Примечание: на снимке «на месте» эта штука находится слева; Справа — версия для Orange Pi R1 (https://www.printables.com/model/427623-rackmount-for-orange-pi-r1).

Настройки печати

Плоты:

Не имеет значения

Поддерживает:

Не имеет значения

Примечания:

Распечатайте по одной из каждой части.

Я напечатал это в PETG, используя 30% заполнение (3D Honeycomp) и 4 периметра, но это мои личные настройки по умолчанию.

Пост-печать

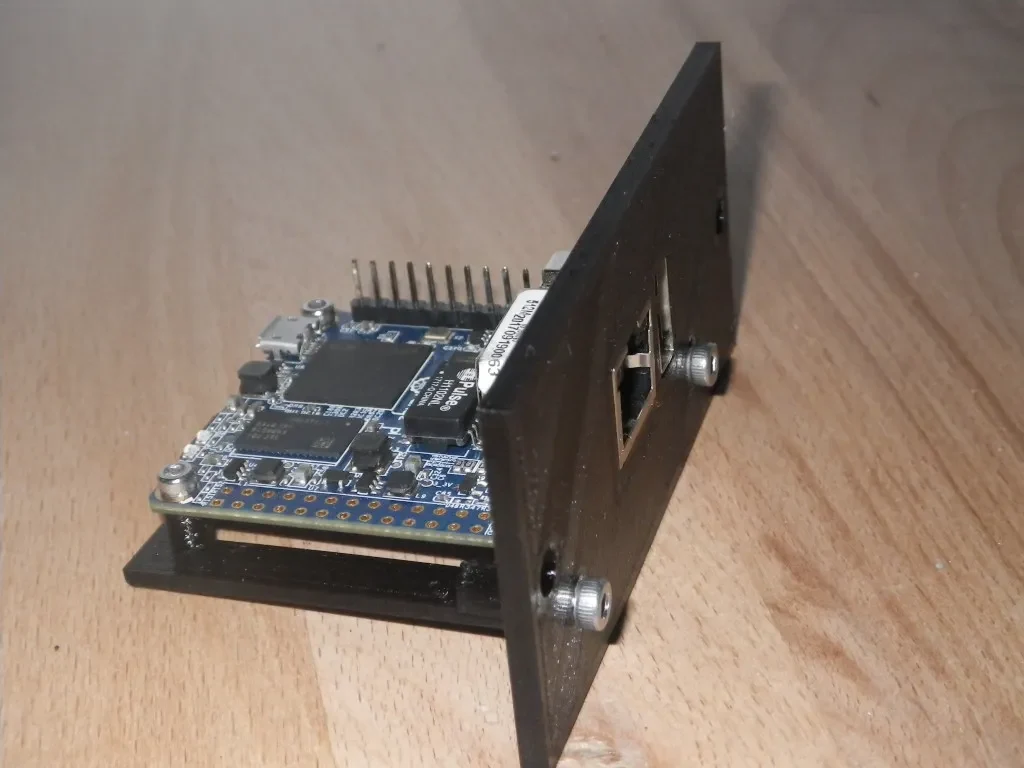

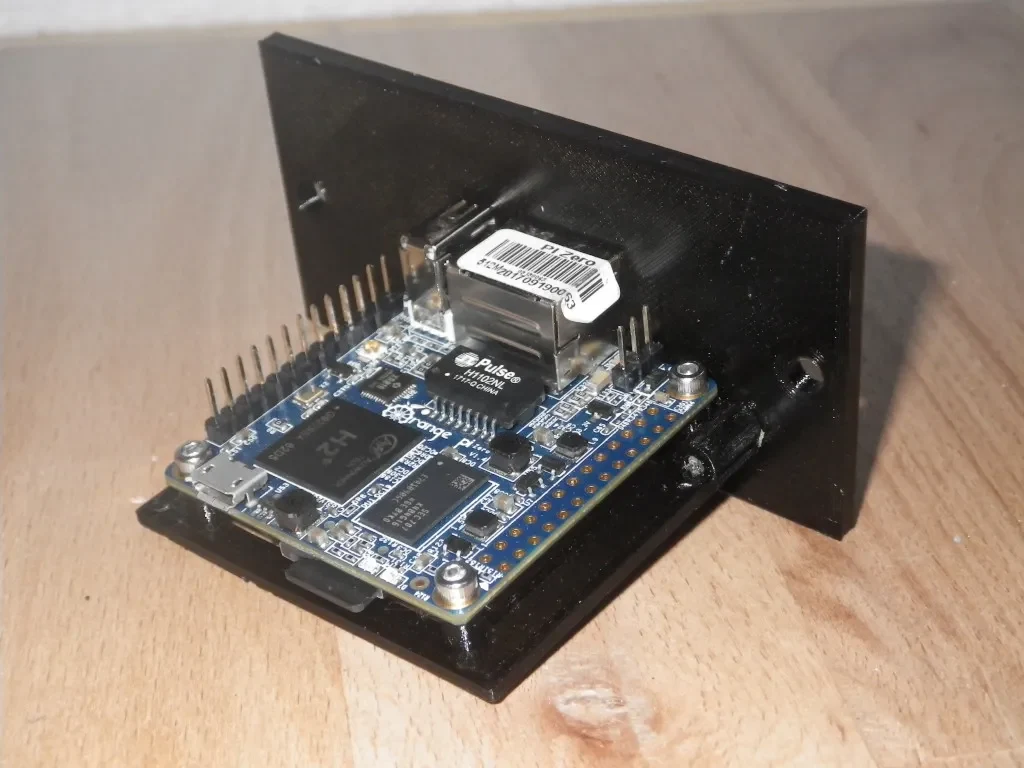

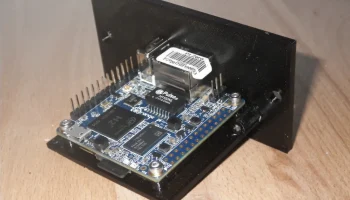

Используйте (до) четырех винтов M2,5x8 мм, чтобы прикрепить Orange Pi Zero к «опорной» части, и двух винтов M3x12 мм, чтобы прикрепить лицевую панель (более короткие винты также могут подойти).

Категория: Компьютер
