Orange Pi Zero v1.4 Кейс Aperture Science

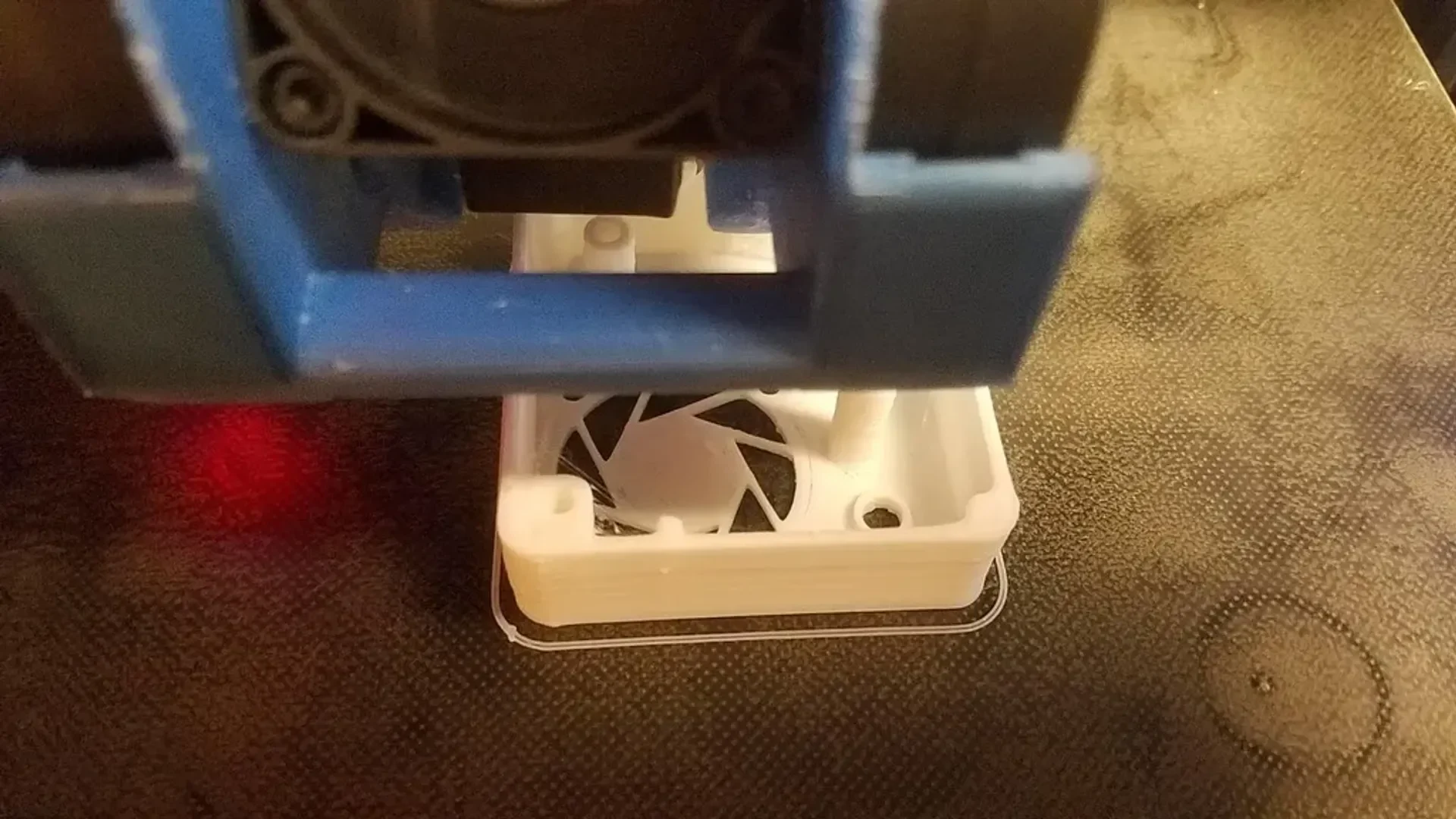

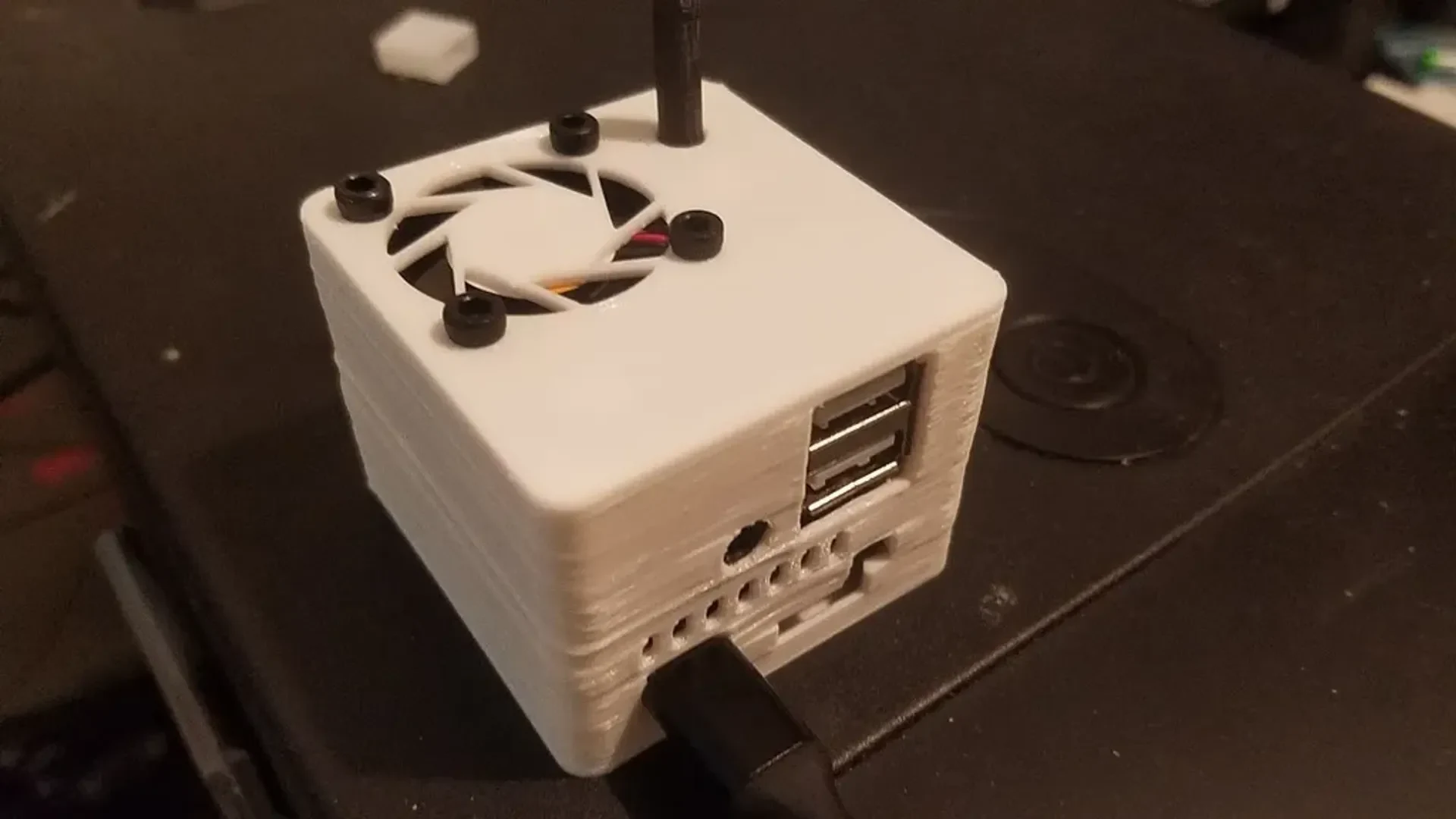

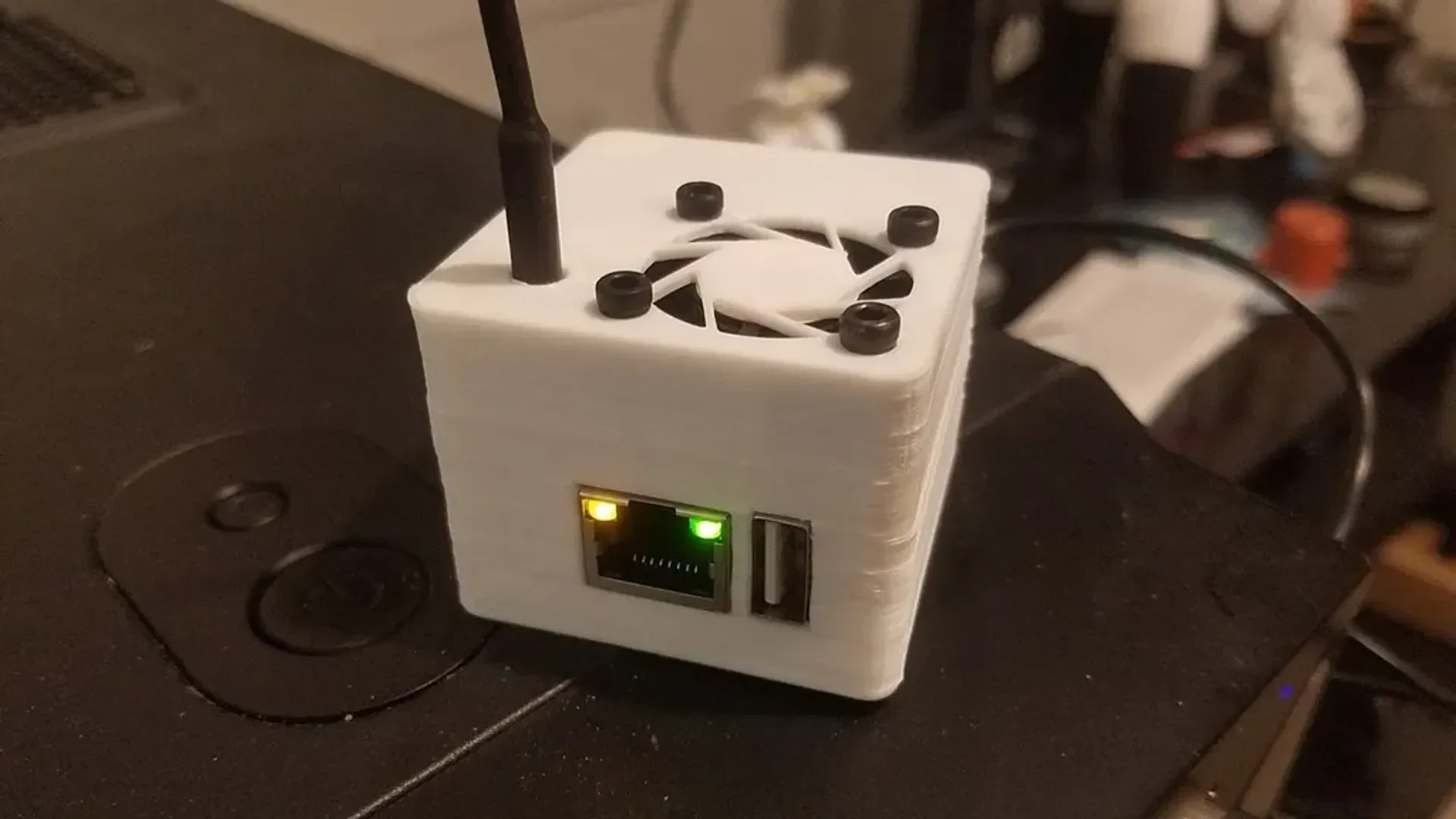

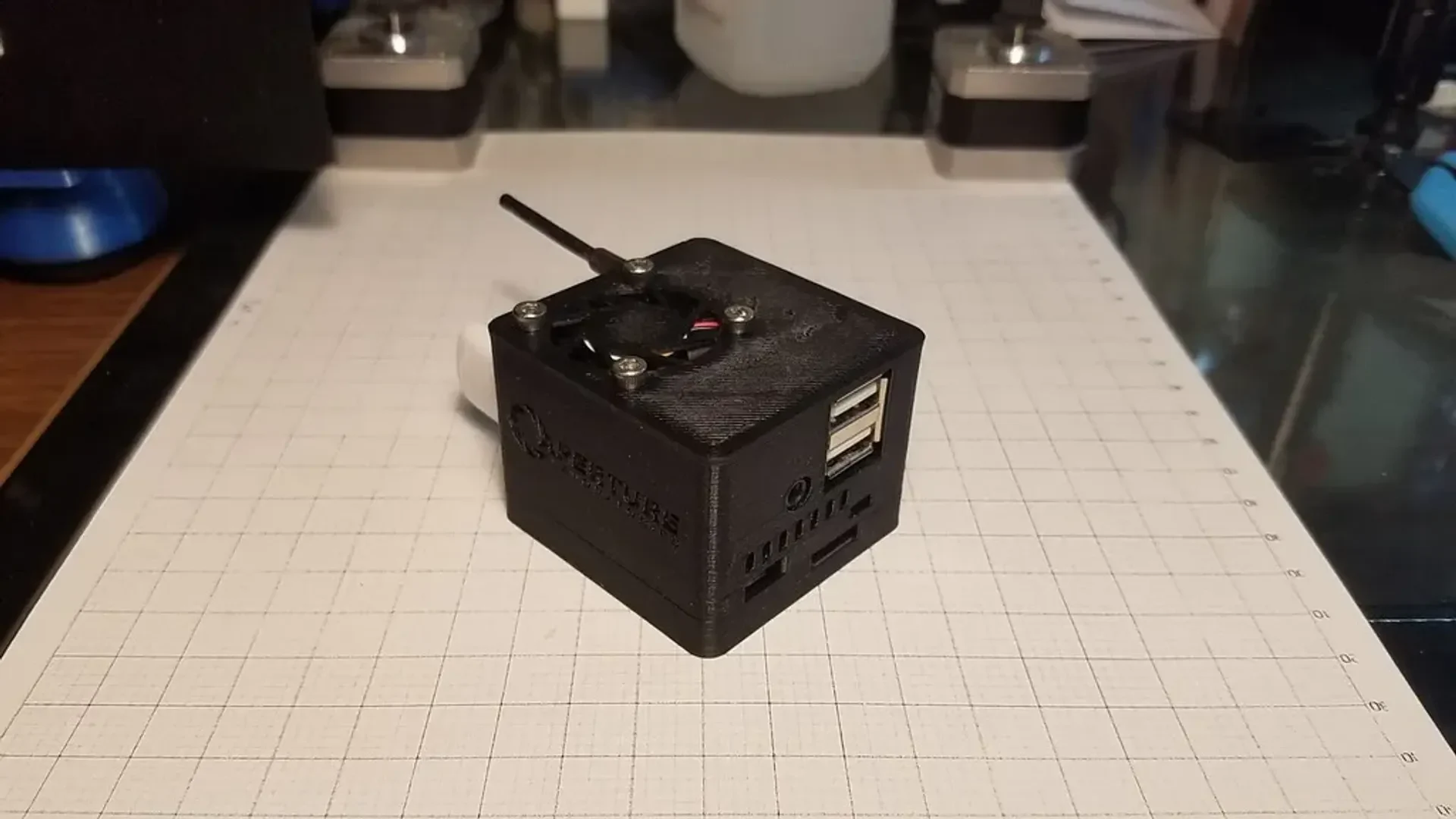

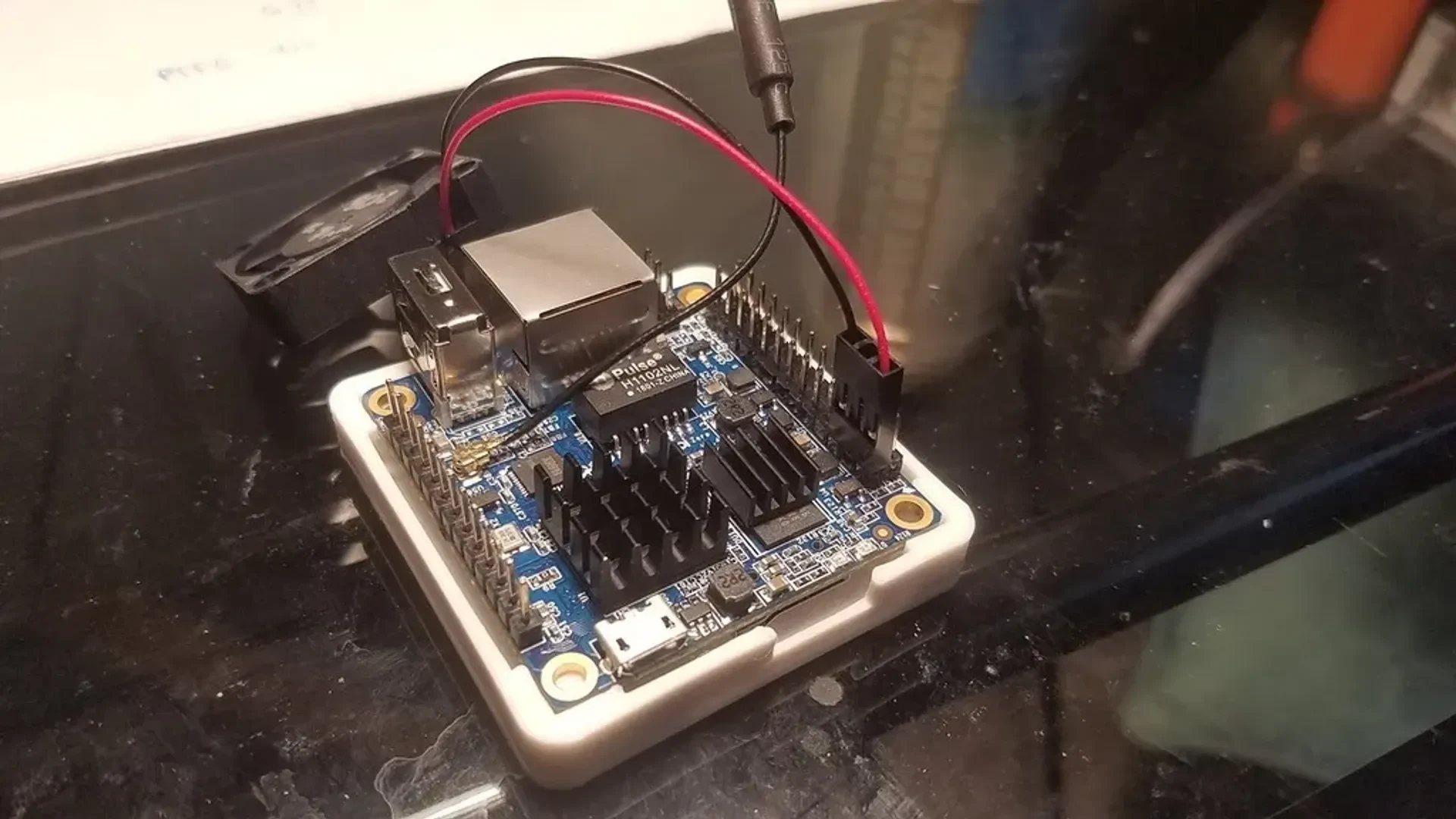

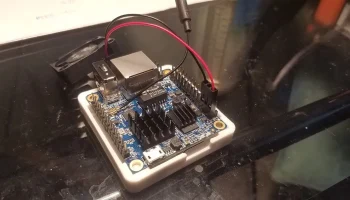

Мне нужен был чехол для моего OPiZ (с разъемом расширения), в котором также было бы место для одного из моих вентиляторов 3007 (30x30x7 мм), поэтому я взял JimNZ, бросил его во фьюжн и сильно модифицировал. Решил сделать с ним небольшой Portal-y, сделал защитную решетку вентилятора логотипом Aperture Labs и поместил табличку с названием Aperture Labs сбоку.
Скоро собираюсь модифицировать его, чтобы иметь возможность монтировать его на профиль 2020/3030 с помощью модульной направляющей.

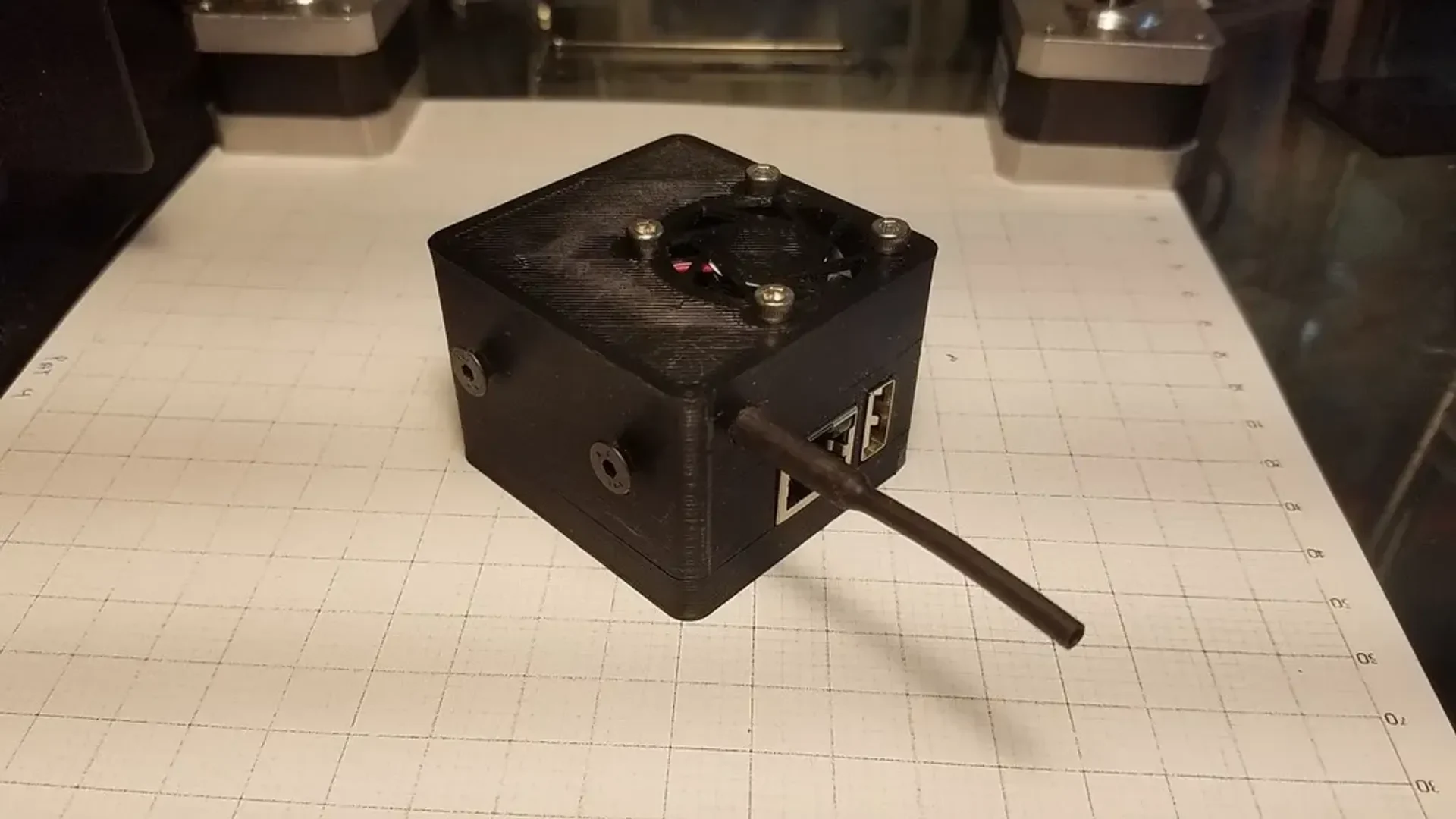

Обновление: Загрузил версию с антенной, обращенной назад. Чтобы протащить его мимо поддержки платы расширения, нужно немного покачиваться, но это выполнимо. Также добавлены два монтажных отверстия по бокам с расстоянием между центрами 30 мм. Я также увеличил входное отверстие microUSB. Многие из моих USB-кабелей не сидели должным образом и легко выпадали, из-за чего
ОПиЗ выключается случайно.

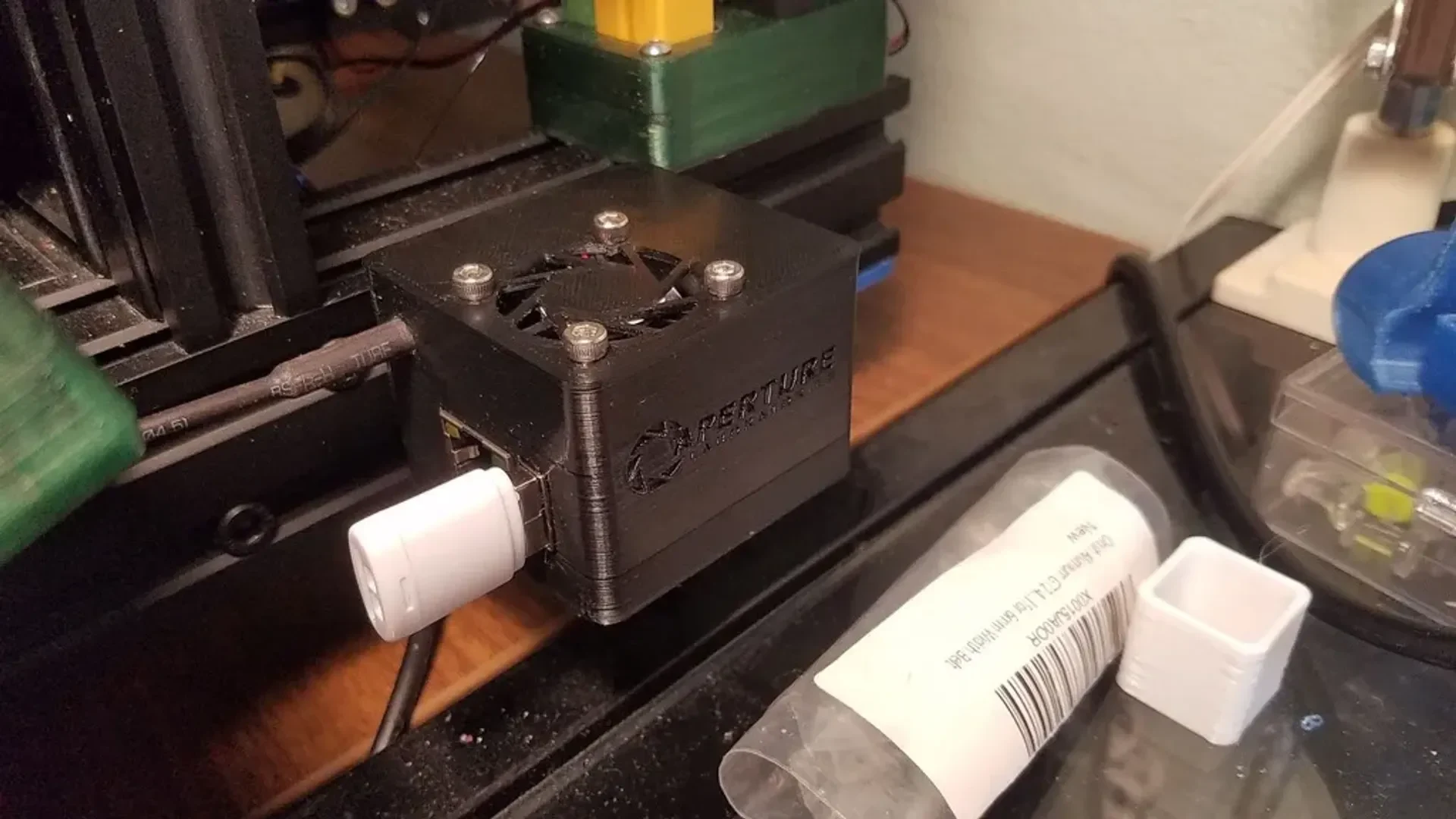

Я использую что-то вроде длинной линейной Т-образной гайки собственной разработки для крепления вещей к моему Misumi 3030, а в 2020 году на Ender3 я обнаружил, что могу использовать винты с потайной головкой M4 вместо Т-образных гаек. Как ни странно, профиль Creality 2020 идеально сочетается с потайной головкой на плоской головке m4.
ОБНОВЛЕНИЕ: 5 МАРТА 2020 г. — Переделана оболочка рядом с разъемом расширения для микрофона/USB в верхней части корпуса и рядом с разъемом OTG USB и SD-картой на нижней «крышке». Это приблизило их к заподлицо и позволило мне немного уменьшить отверстие вокруг портов OTG USB и USB-заголовка. Также удалил верхнюю модель антенны, потому что мне не понравилось, как внутренний микрокоаксиальный кабель разбился. В версии с задней антенной я немного переместил отверстие антенны, чтобы коаксиальный кабель не сдавливался, а также чтобы было легче перемещать антенну внутрь и наружу после ее завершения (теперь она почти не сталкивается с креплениями дочерней платы). Также сделайте фаску на отверстиях для винтов, чтобы винту всегда было во что врезаться… в конце концов.
Настройки печати
Бренд принтера:
Креативность
Принтер:
Эндер 3
Плоты:
Нет
Поддерживает:
Да
Разрешение:
.2
Заполнение:
30%
Нить: MakerGeeks PLA HOT White
Примечания:

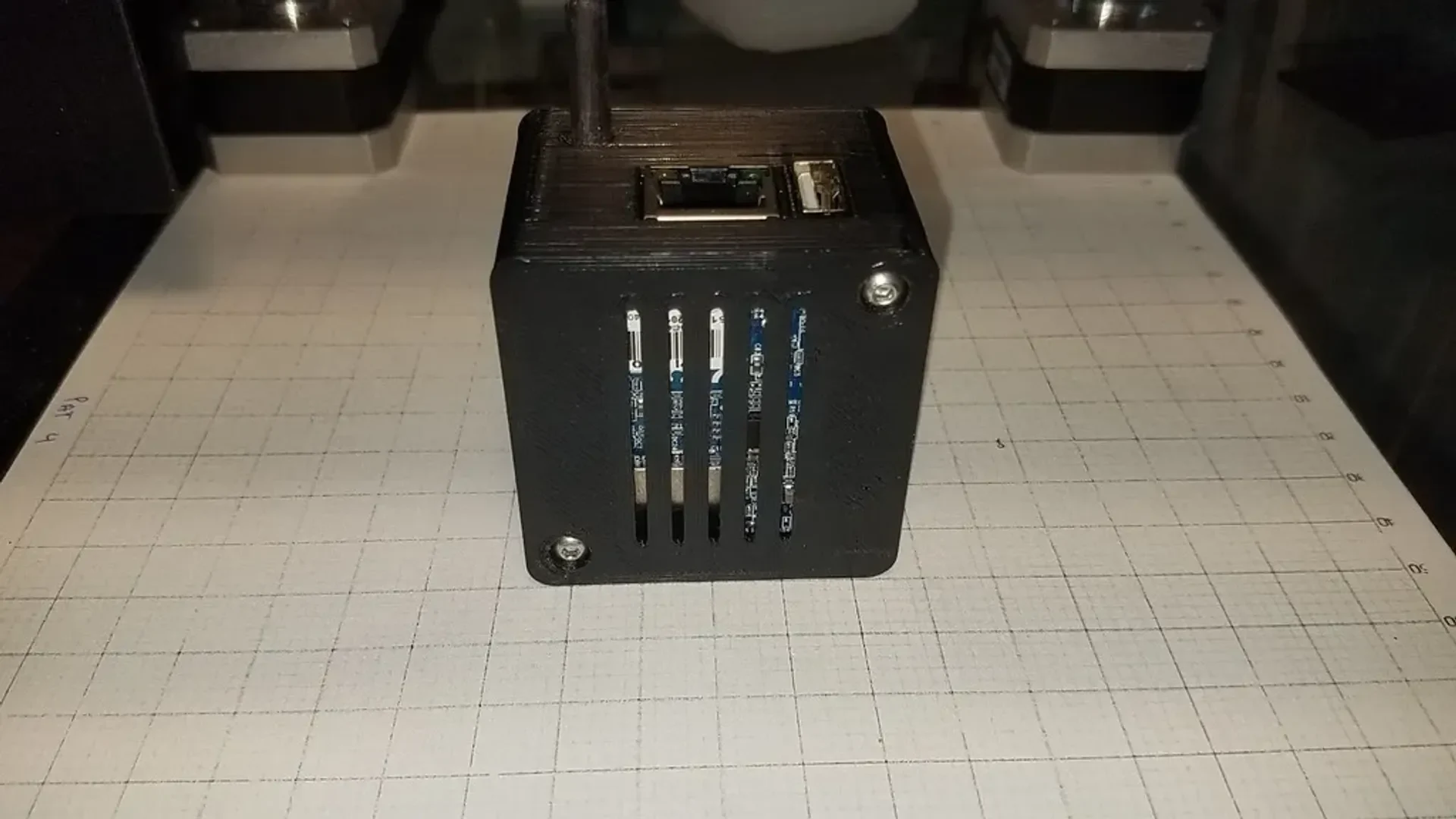

Первый прототип изготовлен из MG PLA, окончательная форма будет изготовлена из AmazonBasics Black PETG.
Категория: Электроника
