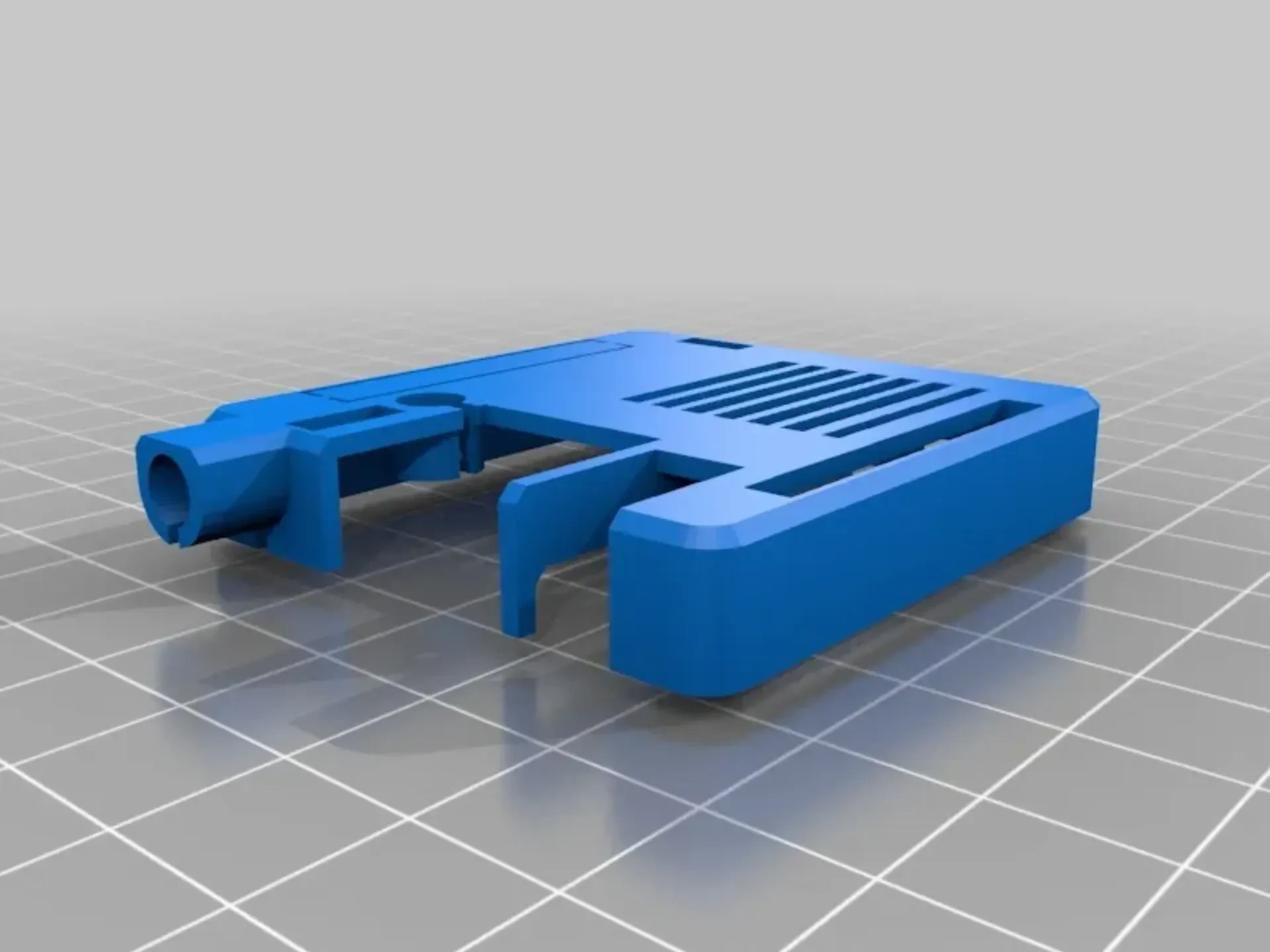

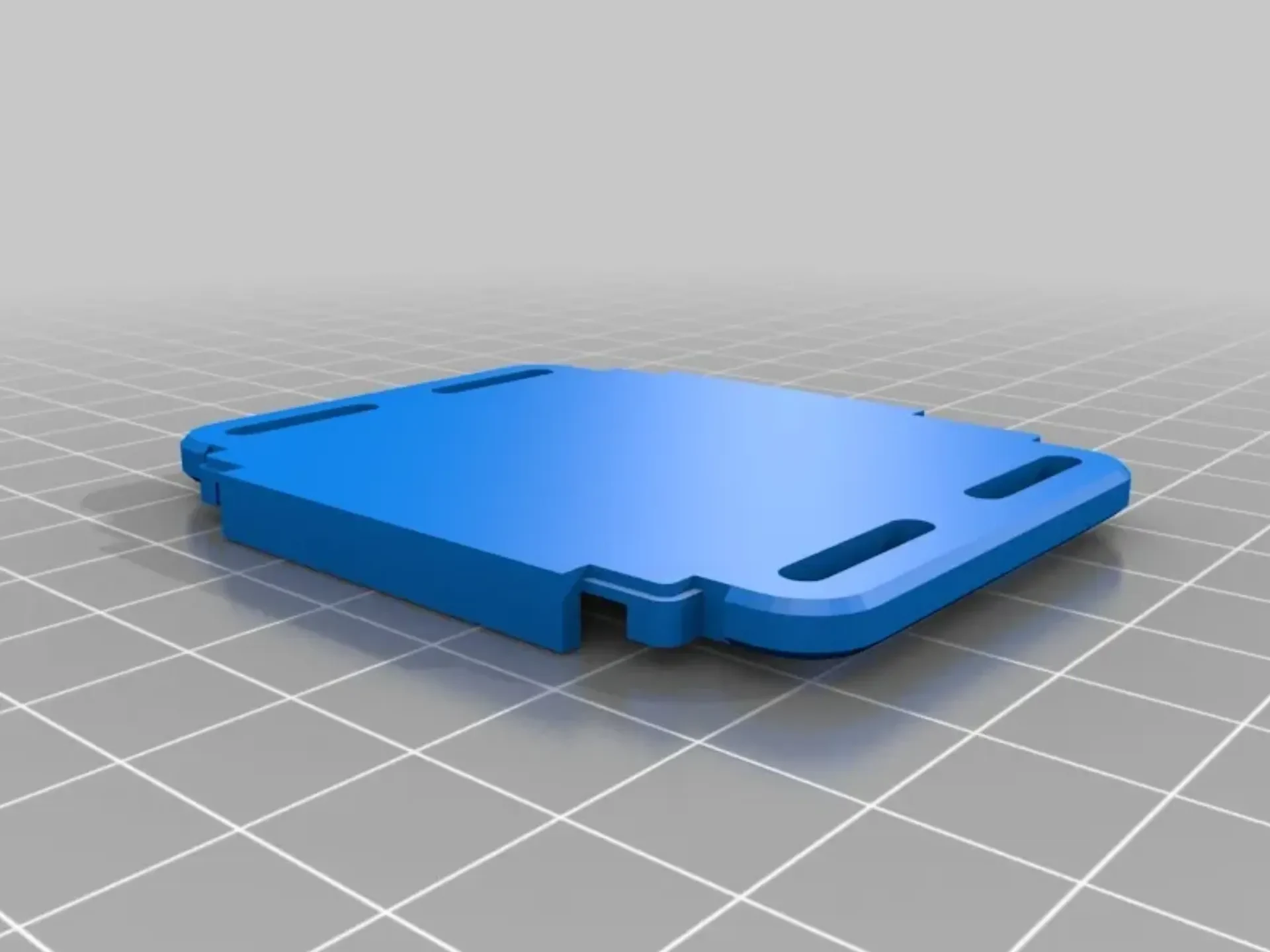

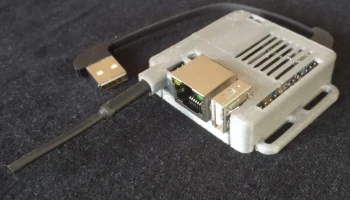

Носимый чехол Orange Pi Zero

Основано на великолепном дизайне https://www.thingiverse.com/xoan и https://www.thingiverse.com/farrukh. Изменения включают в себя:

Зафиксируйте (больше винтов не требуется!)

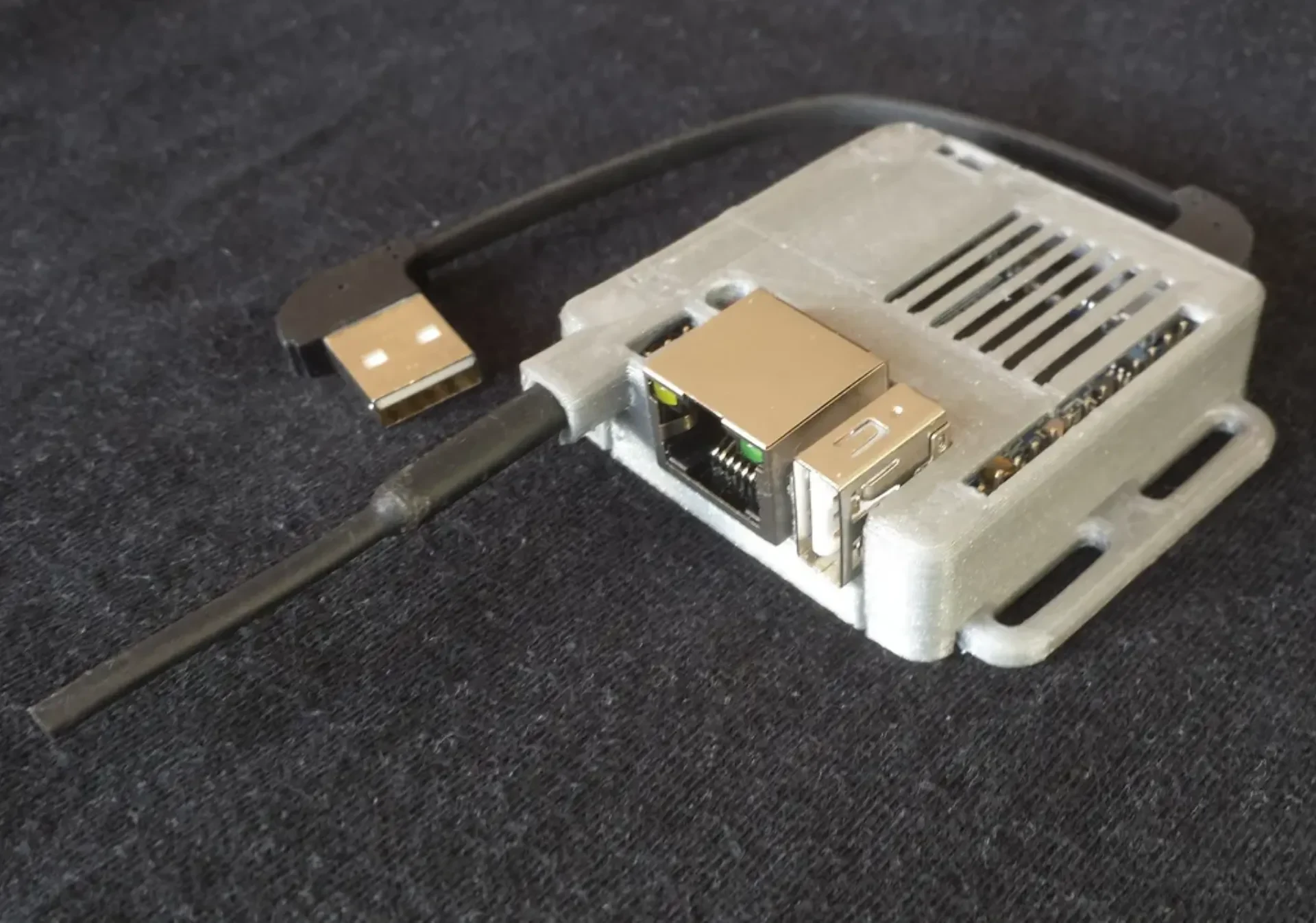

Вариант вертикальной и горизонтальной антенны (рядом с розеткой Ethernet)

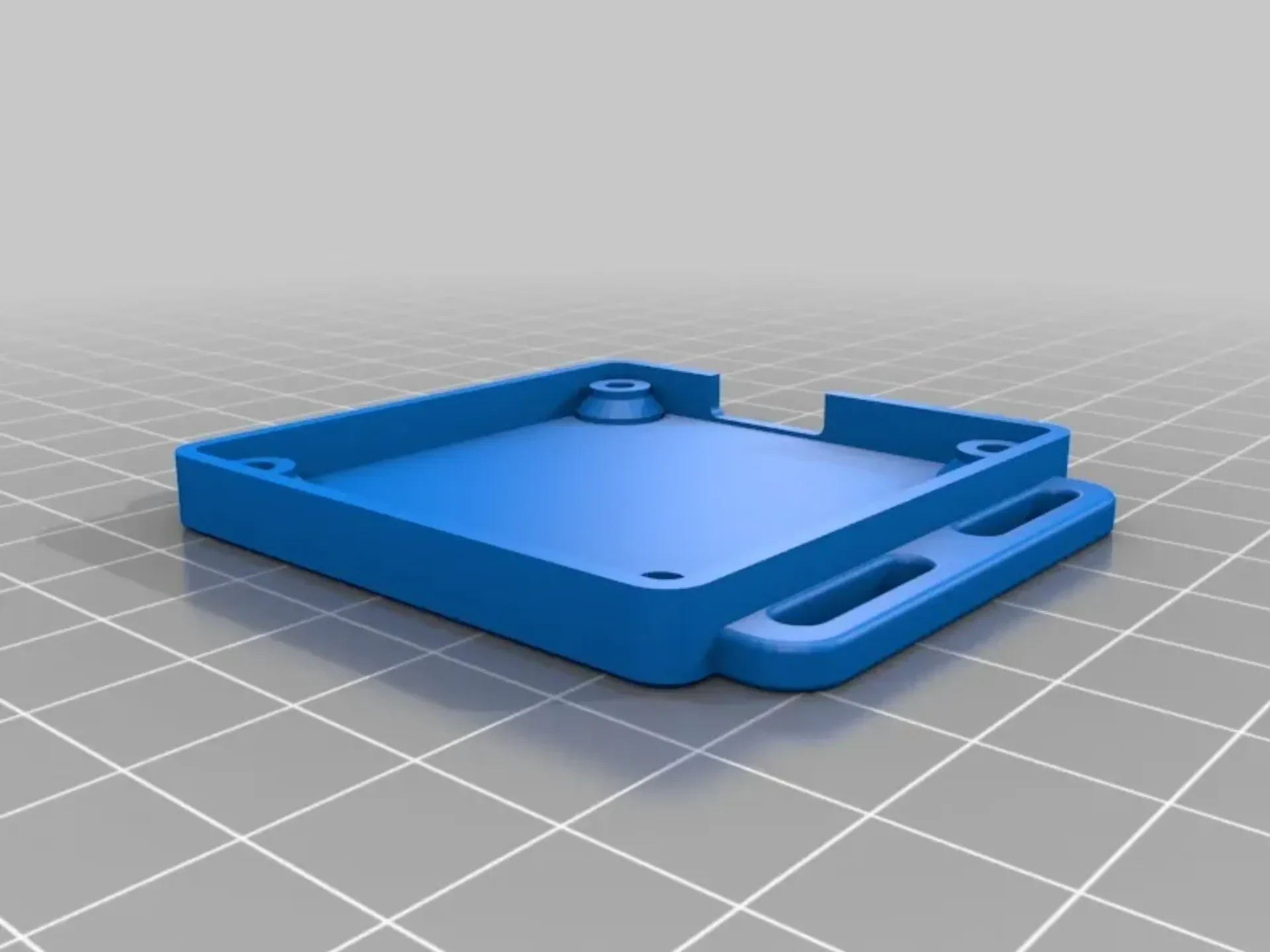

В нижней части имеются крючки для крепления кейса к USB-аккумулятору.
Сделал слот для USB-разъема на 0,5 мм шире.
Добавлено отверстие над светодиодами, чтобы можно было заглянуть внутрь.

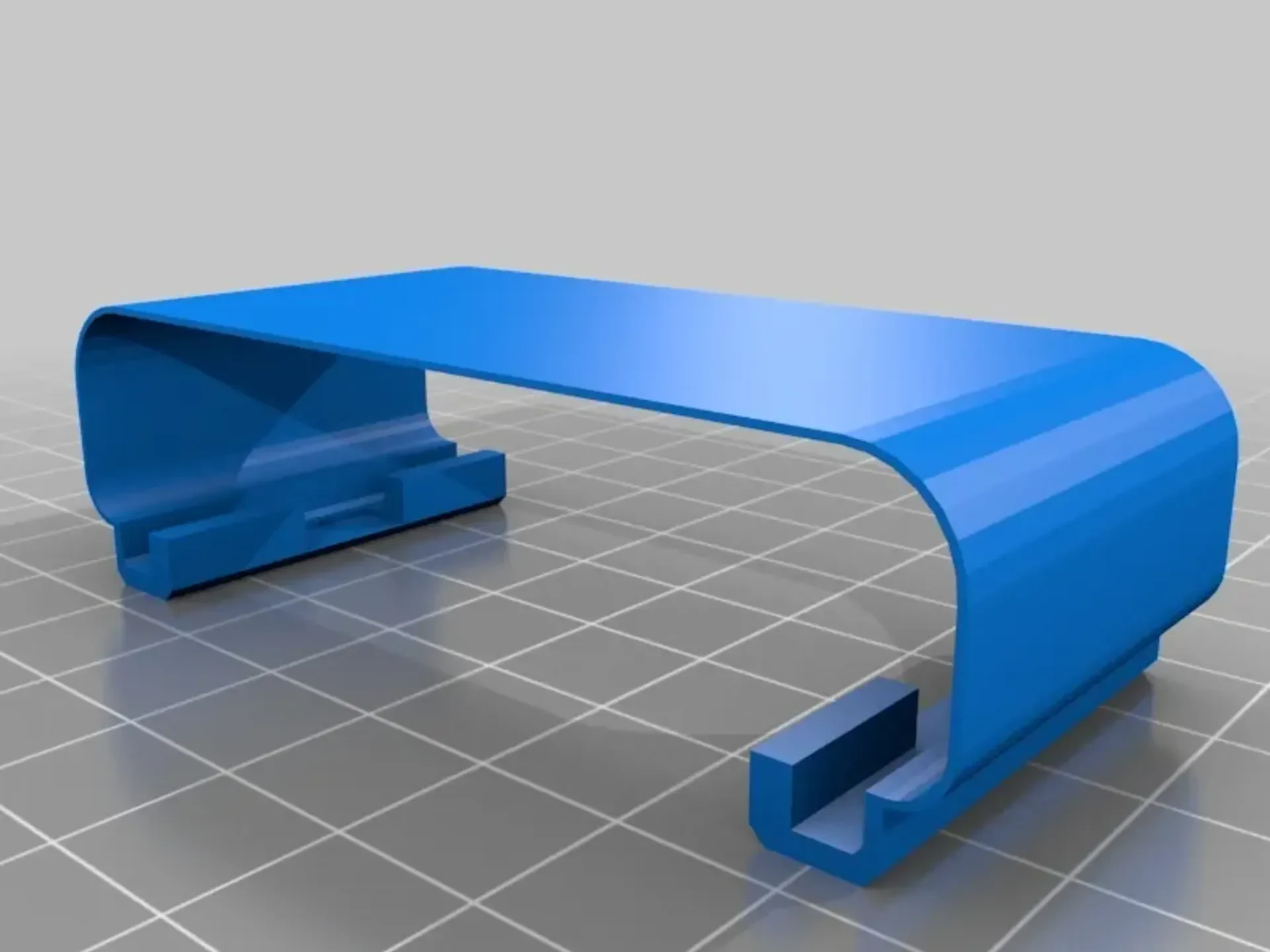

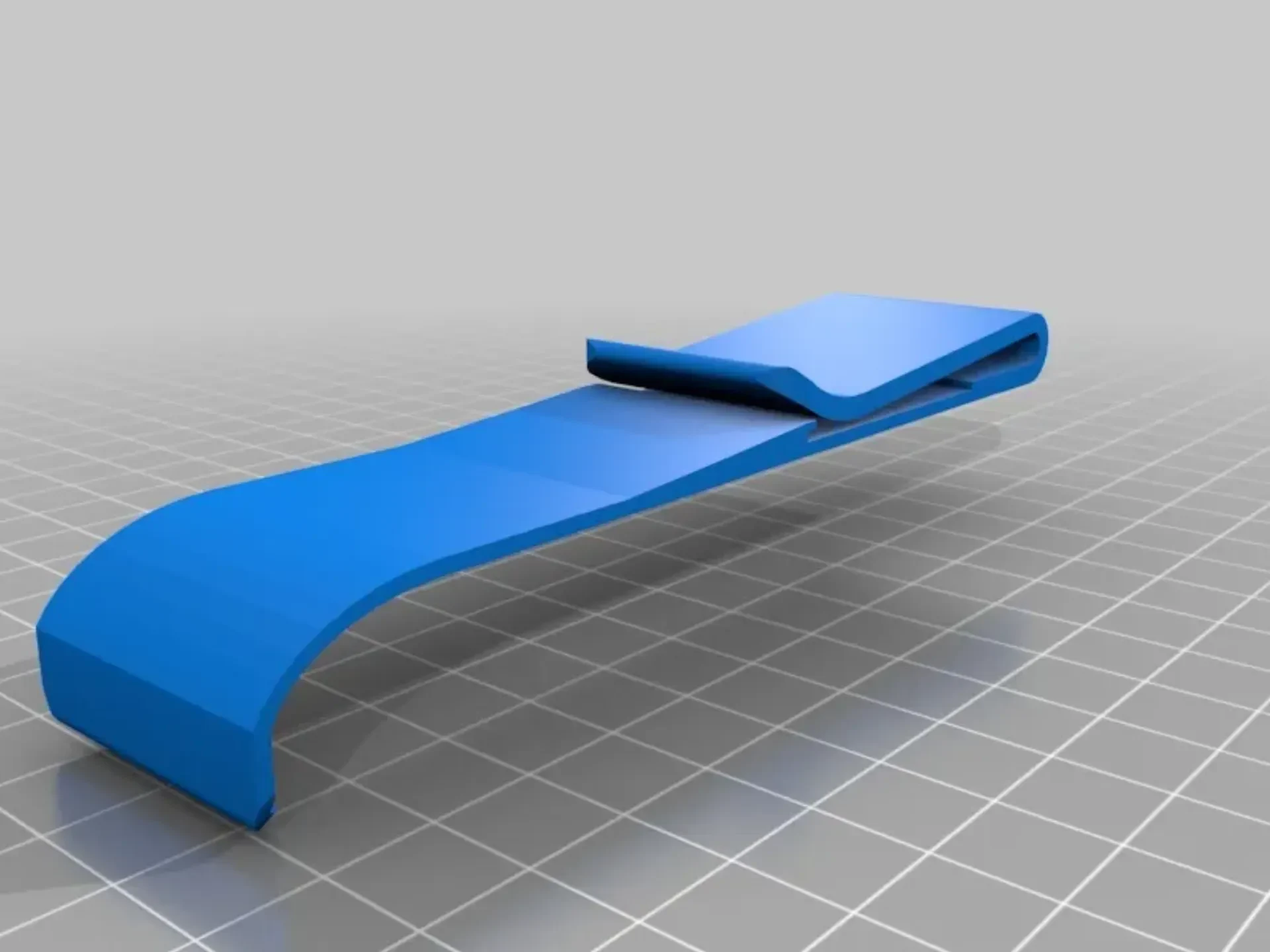

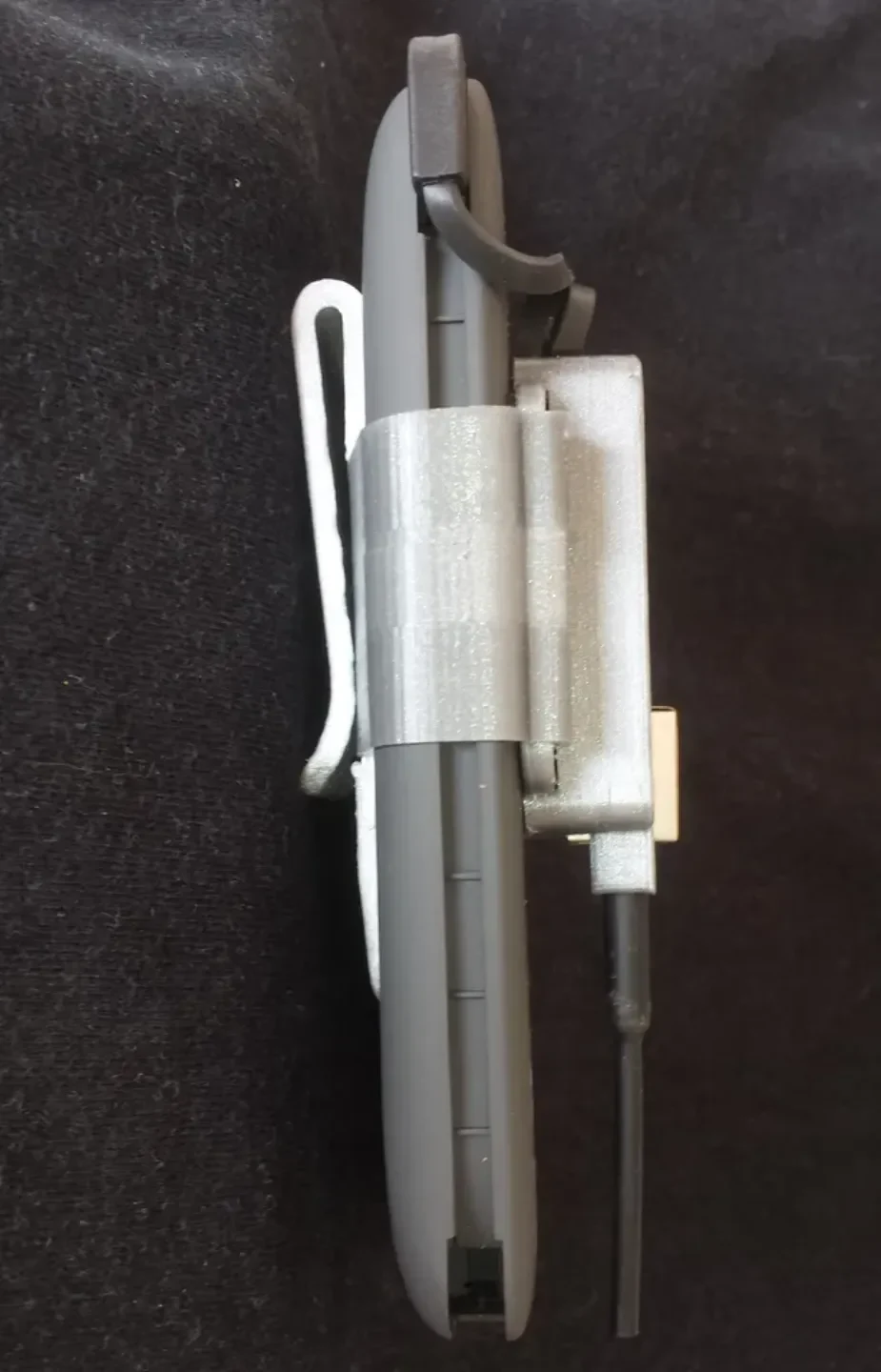

Переделал корпус с нуля, чрезмерно используя верстак скетчера. Осторожно: сделано с помощью freecad-daily 0.17 rev 12495! Чтобы установить оранжевый пи на аккумулятор, вы можете использовать clip-72-16.stl. Либо масштабируйте файл STL на несколько процентов вверх и вниз в вашем масштабаторе (только X, Y, не масштабируйте z), чтобы он соответствовал вашему аккумулятору, либо измените размеры в файле fcstd и повторно сгенерируйте зажим аккумулятора. Кроме того, имеется поясной зажим.std, который крепится на другую сторону аккумуляторной батареи, где С-образный зажим самый тонкий. Используя зажим для ремня, всю сборку можно носить как устройство, монтируемое на теле.

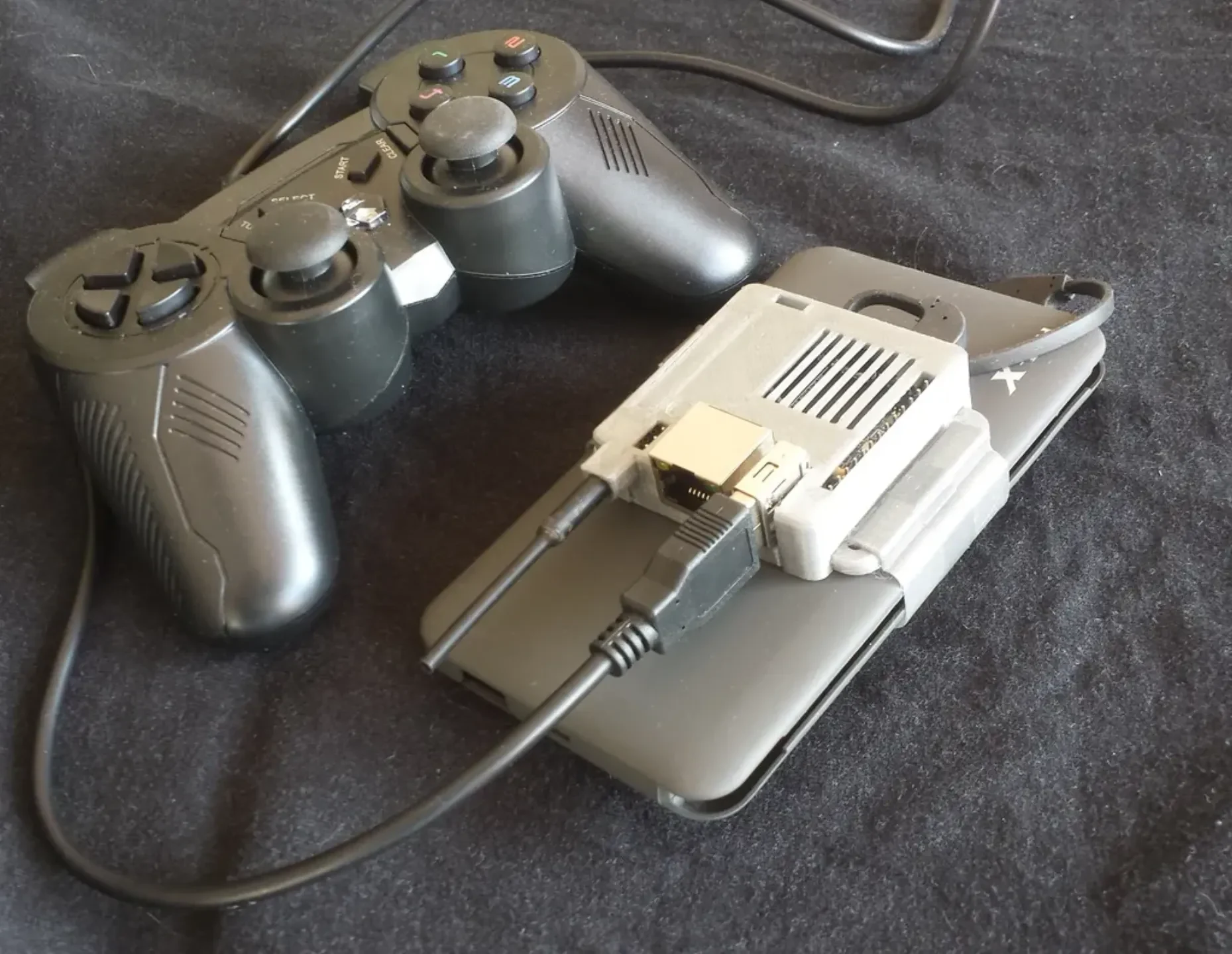

Я использую это, чтобы освободить руки, чтобы контроллер PlayStation мог управлять роботом-пылесосом, как показано на https://github.com/jnweiger/mirobo-drive — (файлы здесь просто копируются оттуда для облегчения доступа и лучшей видимости).
