Сетевое хранилище Orange Pi 4 Pro

Домашний NAS на базе Orange Pi 4 Pro + ASM1166
Части:

Оранжевый Pi 4 Pro (Allwinner A733)

Карта Micro SD 16+ ГБ
Примечание. Загрузчик/ядро/initrd можно установить на внутреннюю флэш-память SPI емкостью 16 МБ.

ASM1166 (m.2) мост PCIe — 6xSATA-III. (PCIe 3.0 x2, но работает в режиме x1)

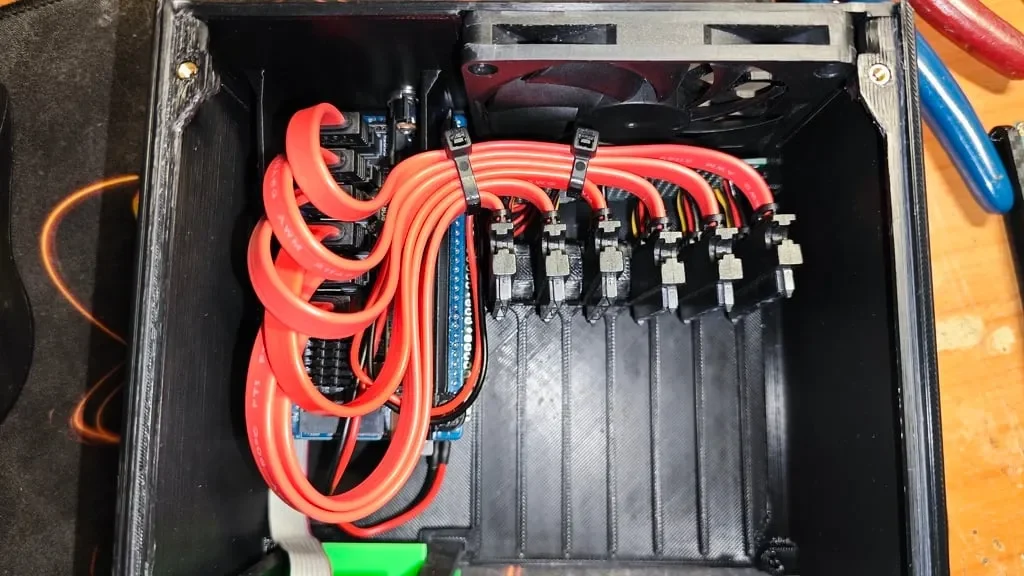

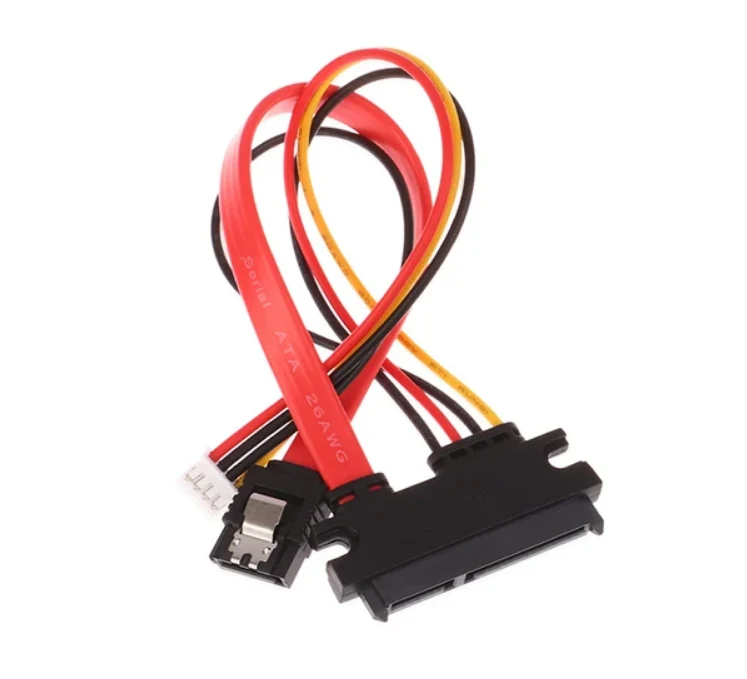

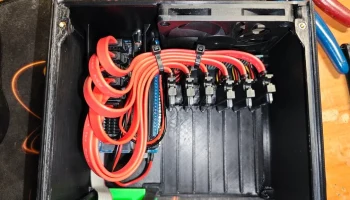

6 кабелей SATA с питанием (см. фотографии для справки)

8010 Вентилятор 5 В

Дополнительные компоненты:

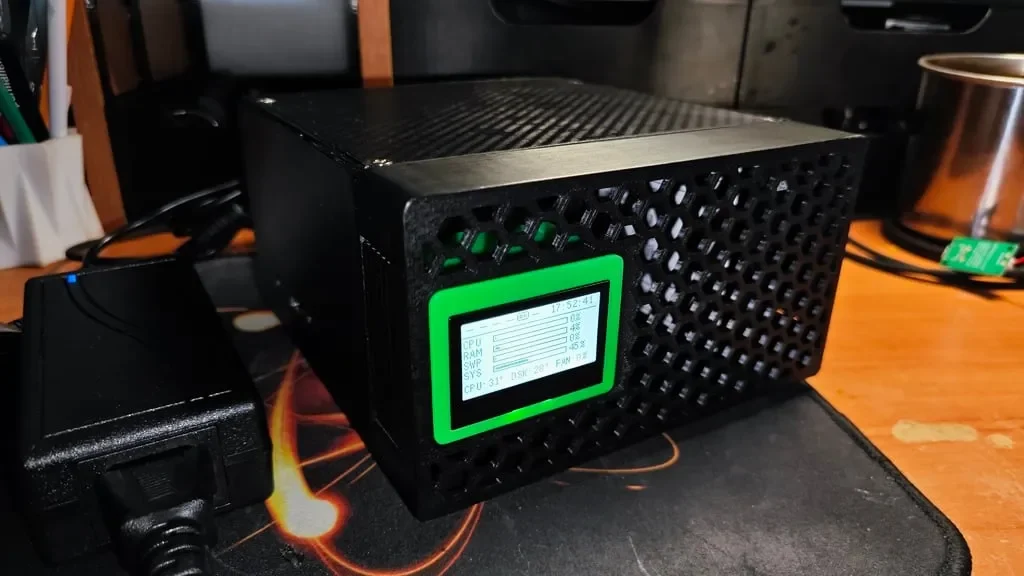

GM12864-01A (монохромный дисплей 128x64)

Гнездо 2,1x5,5 мм (если вы используете более 2 дисков — подключите внешний источник питания! Не используйте порт Type-C!)

Для управления вентилятором ШИМ: транзистор 2N2222, диод 1N4007, резистор 1кОм.

Рекомендуемый блок питания:

Прямое напряжение 5 В: высококачественный источник питания 5 В, 10 А+.

Внешний: адаптер 12 В или 19 В (ноутбук) + понижающий преобразователь.
Убедитесь, что преобразователь способен выдерживать непрерывный выходной ток не менее 10 А, чтобы избежать падения напряжения во время раскрутки жесткого диска.

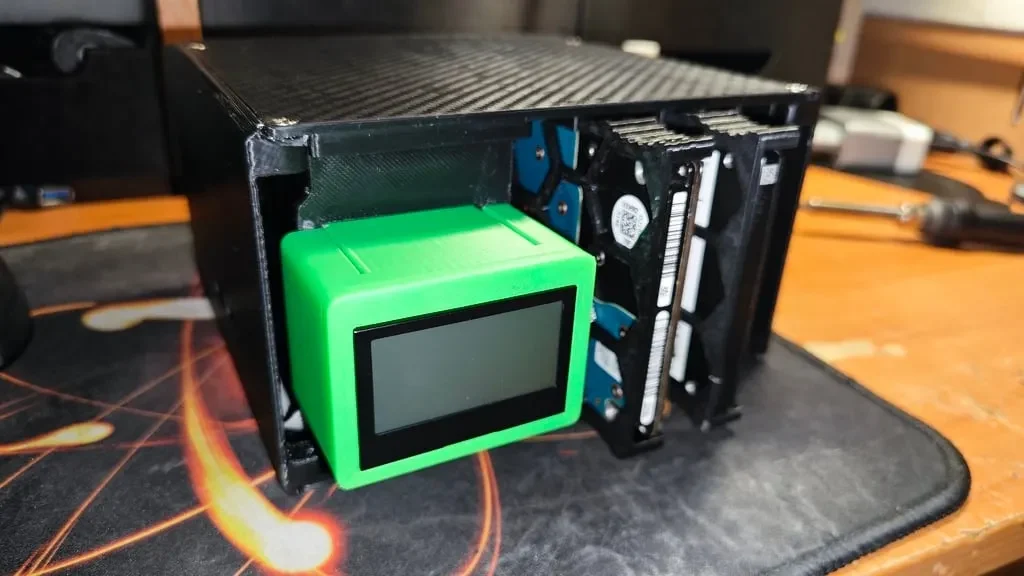

Хранилище: до шести 2,5-дюймовых жестких дисков или твердотельных накопителей SATA. Поддержка программного RAID (mdadm, LVM или ZFS).

Друго��:

16 латунных термофиксируемых вставных гаек M3 (M3xL4xOD4.2)

16 винтов M3x5 (или M3x8)

4 винта M5x10 для вентилятора

Программное обеспечение:

Linux-headers.deb

Linux-dtb-current.deb

Linux-image.deb

Исходники драйвера дисплея ST7567

ЖК-демон

Оверлеи / dts
