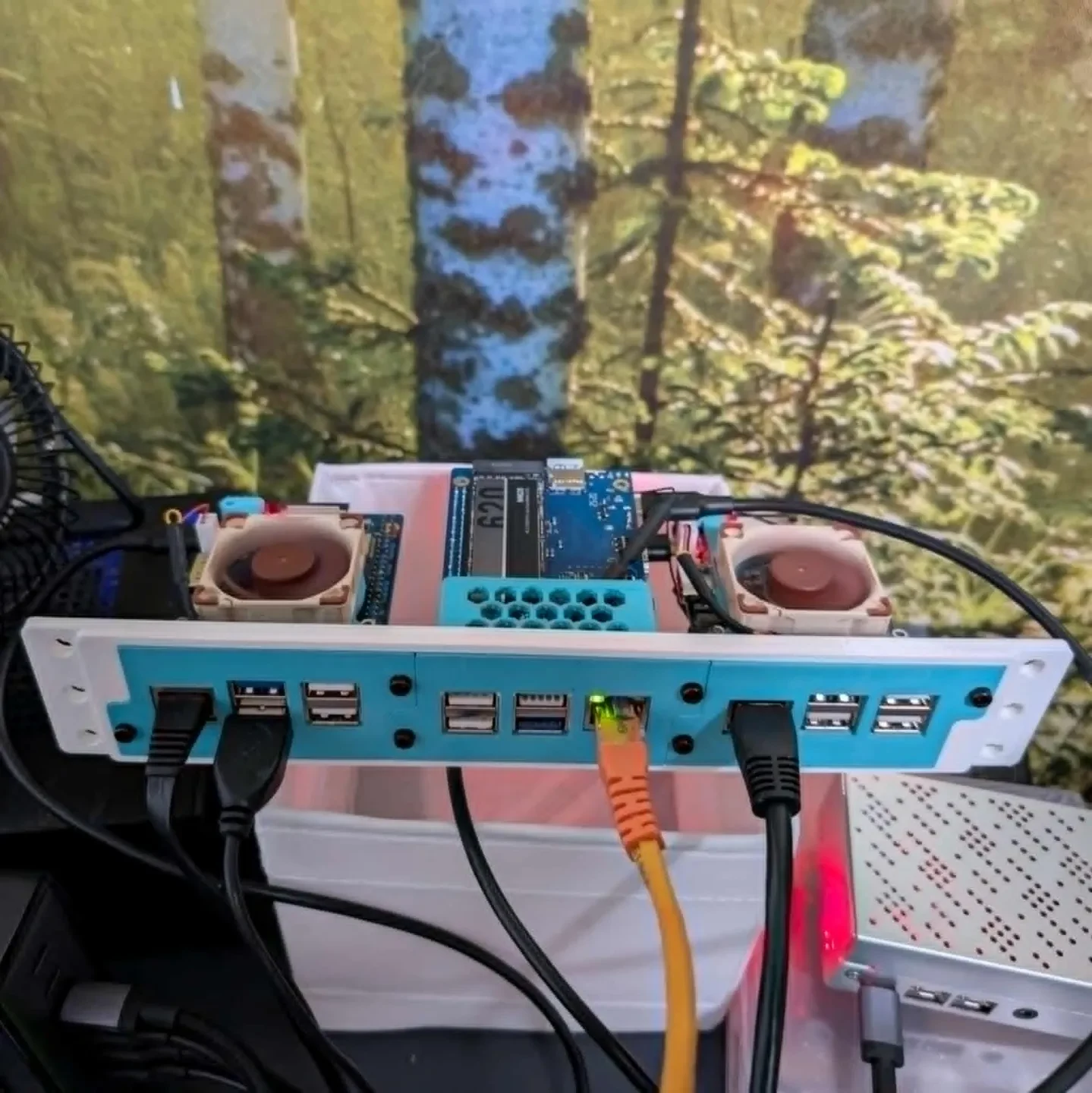

10 дюймов, 1U, 3 x SBC (Raspberry Pi 3, Raspberry Pi 4, R...
Меня вдохновили другие решения, но я подумал, что смогу сделать что-то похожее, но лучше :)
Что уникального в моем дизайне:
Предназначен для печати без выступов и опор.
Предназначен для термовставок (стиль «ворон»).
Все три лицевые панели одинаковы. Меня вдохновили другие решения, но я подумал, что смогу сделать что-то похожее, но лучше :)
Что уникального в моем дизайне:
Предназначен для печати без выступов и опор.
Предназначен для термовставок (стиль «ворон»).
Все три лицевые панели одинаковы
Советы и рекомендации
Если вы используете PoE-шляпу Rpi, вам, вероятно, следует прикрутить плату с стойками 2,5х9.
Если разъем питания USB мешает следующему SBC, переверните средний SBC вверх ногами, они симметричны.
Печать
Поддержек нет, разрешение не имеет значения, я сделал 0,2 для держателей и 0,3 для пластины.
Распечатайте 3 сбк-держателя на ваш выбор, они нужны для устойчивости.
Распечатайте 10-дюймовую пластину
Оборудование для полной стойки
6 вставок, M3 x 5 x 4 мм M3 x 5 x 4 мм (стиль Voron)
Чтобы пластина могла удерживать держатели
6x M3x6 (или 8, 10, что угодно, желательно с потайной головкой)
Прикручивание держателей к пластине
6x M2,5x6 (или 8, 10, что угодно)
Прикручивание SBC к держателям
