Мне было трудно принять цену на Pi известного бренда, и я начал с Orange Pi 3LTS. Поиск некоторых вещей занял немного больше времени, но в доме он выполняет свою работу добросовестно.
Я заключил сделку на Orange Pi 3B, который имеет несколько интересных функций, таких как слот M.2 для NVME! Кулер GeeekPi, вероятно, немного излишен, но на него приятно смотреть, и он достаточно дешев.

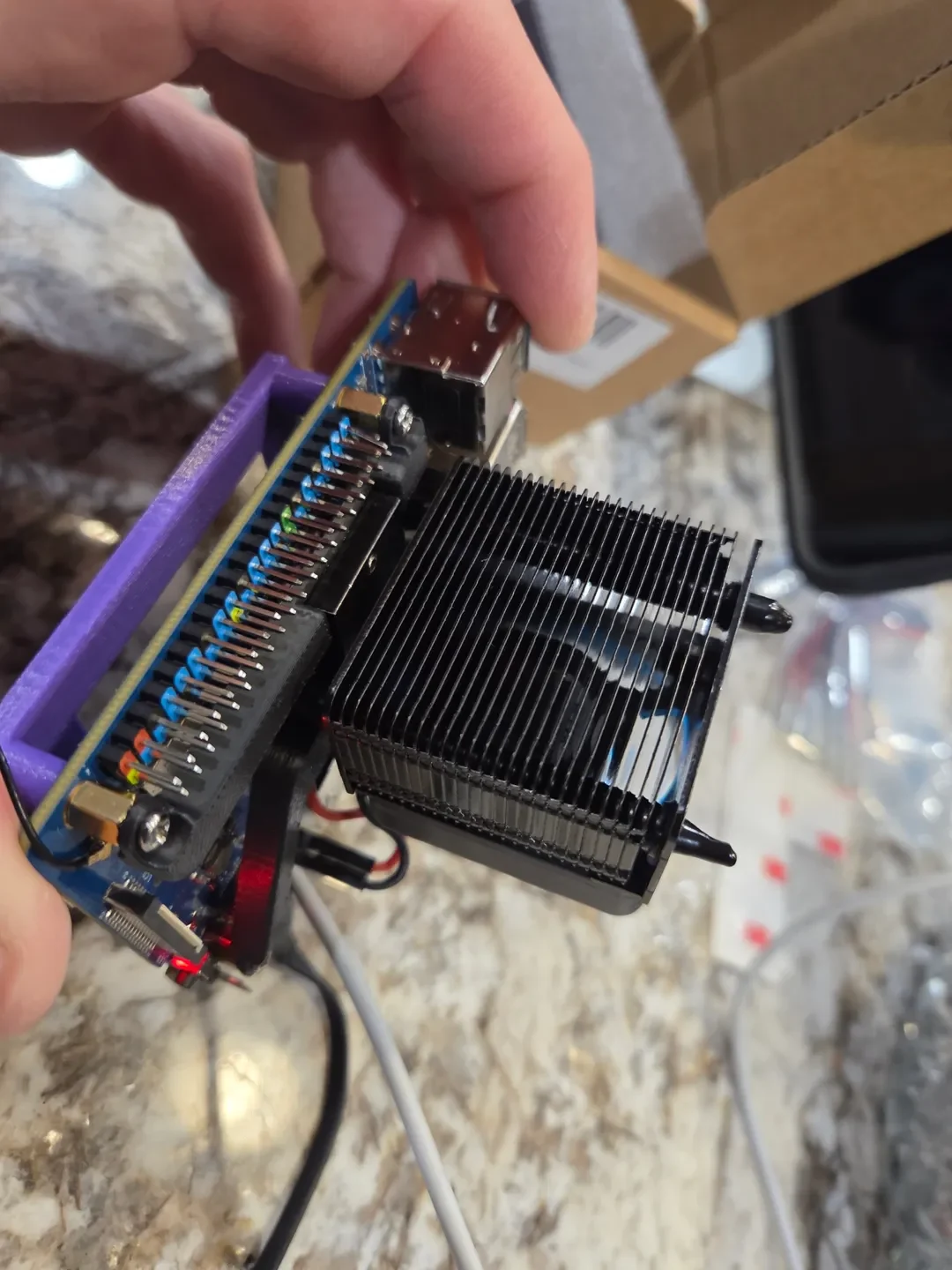

Крепежные отверстия для Orange Pi 3B такие же, как и для Raspberry Pi 4B/3B, что позволяет вам использовать чехлы или другие моды, которые придумали люди. Я предполагал, что SBC будет находиться в том же месте, что и настоящий Пи (вернее, вообще об этом не думал!)

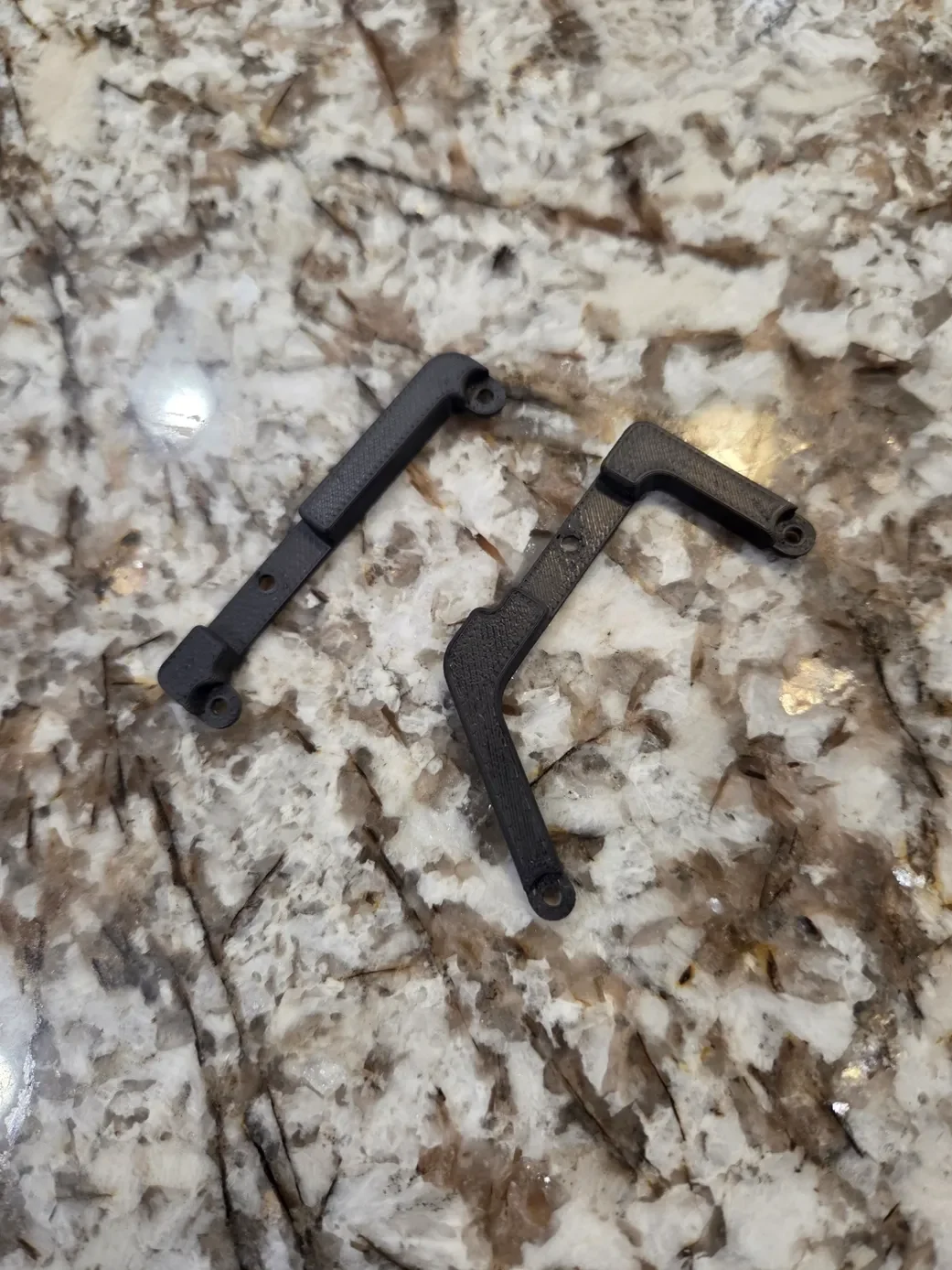

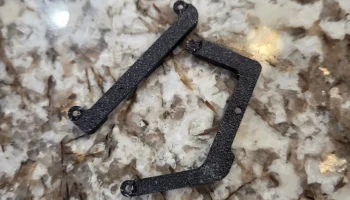

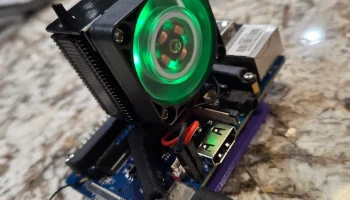

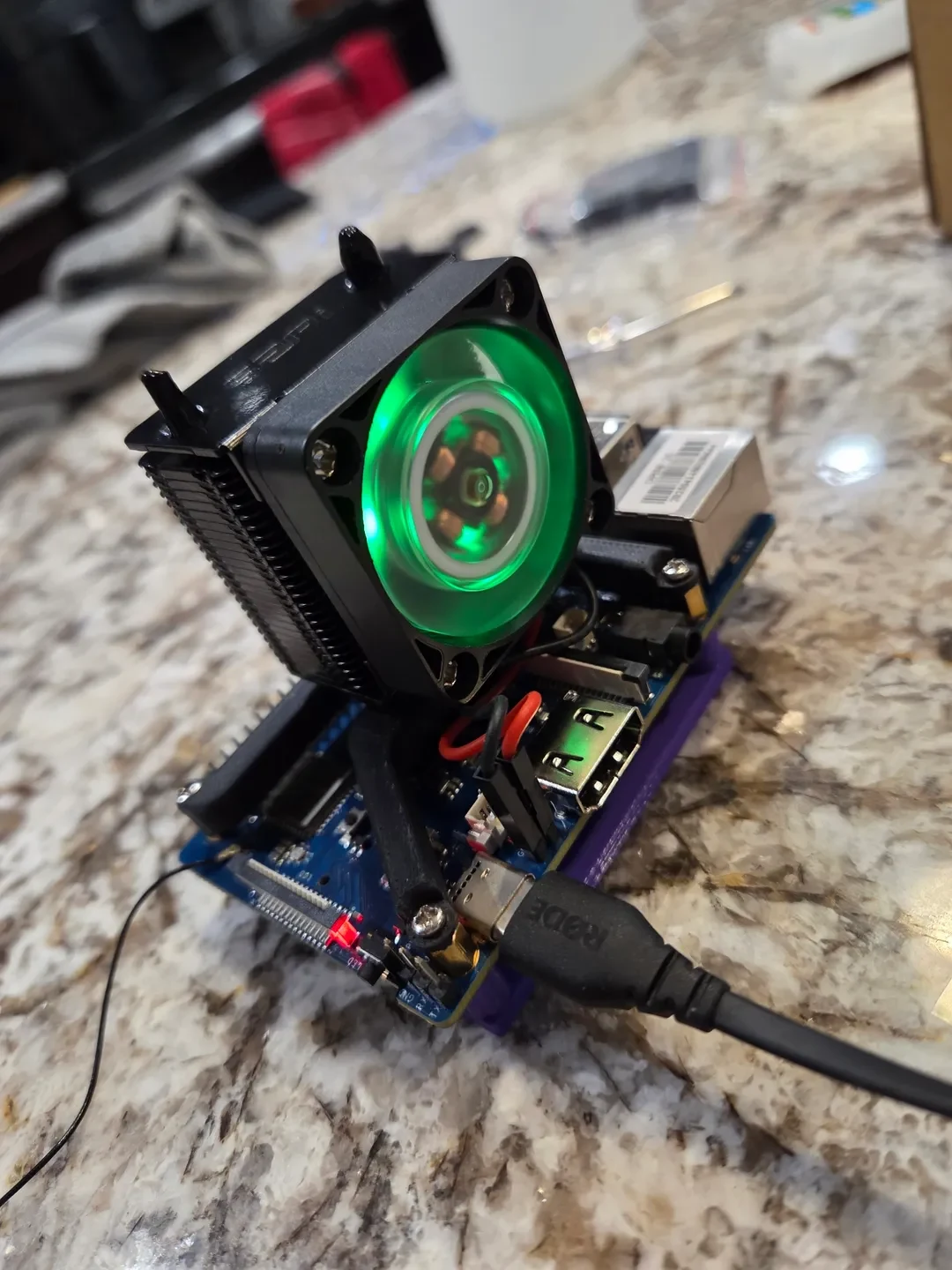

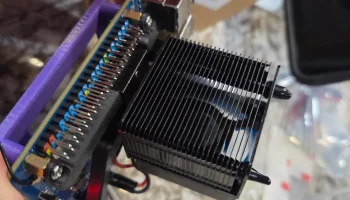

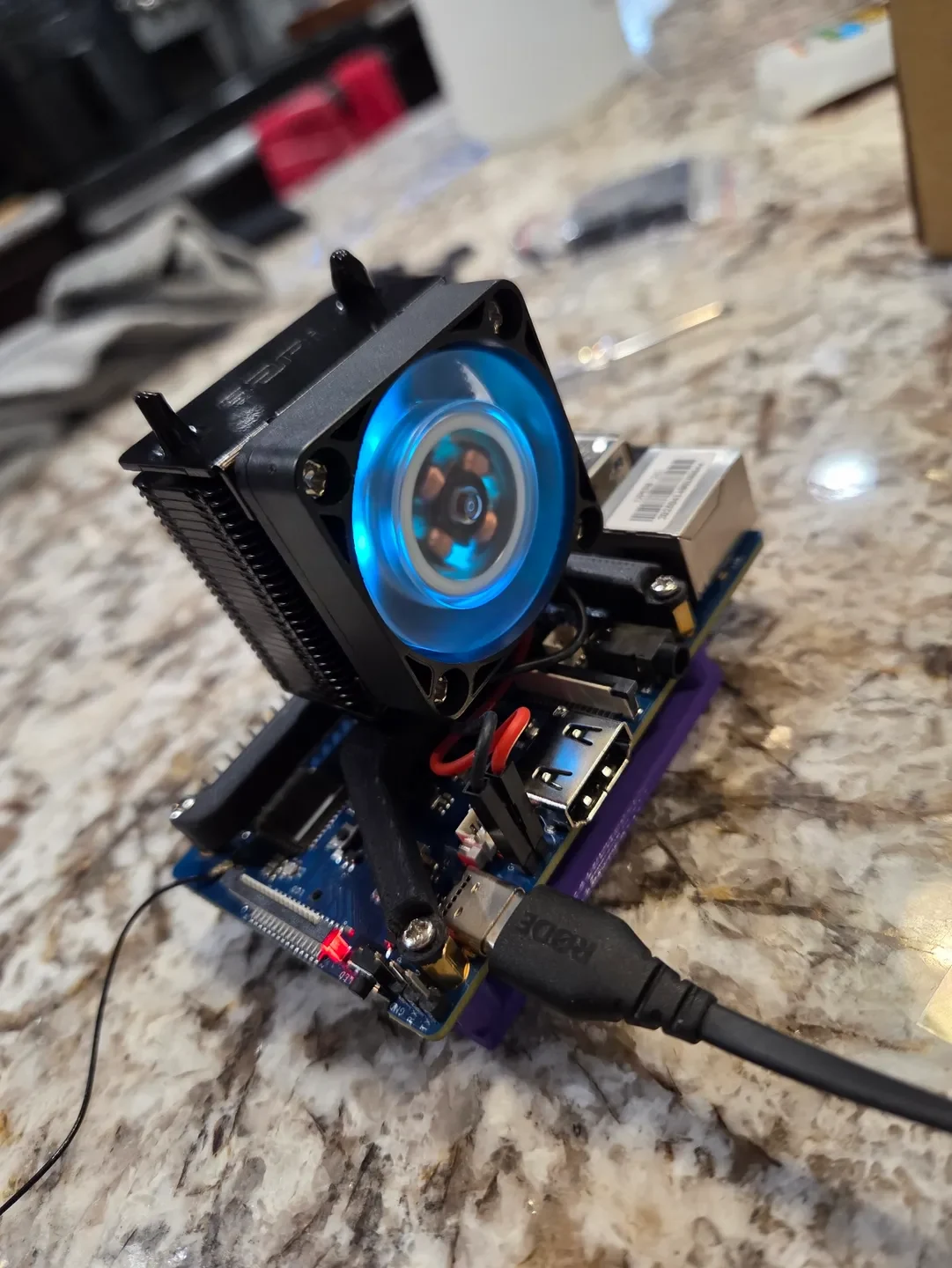

Это простая модель, созданная для установки кулера.
Если вы купили черный кулер, то наверняка закрасили тепловые трубки внизу. шлифовка, безусловно, поможет лучше проводить тепло.

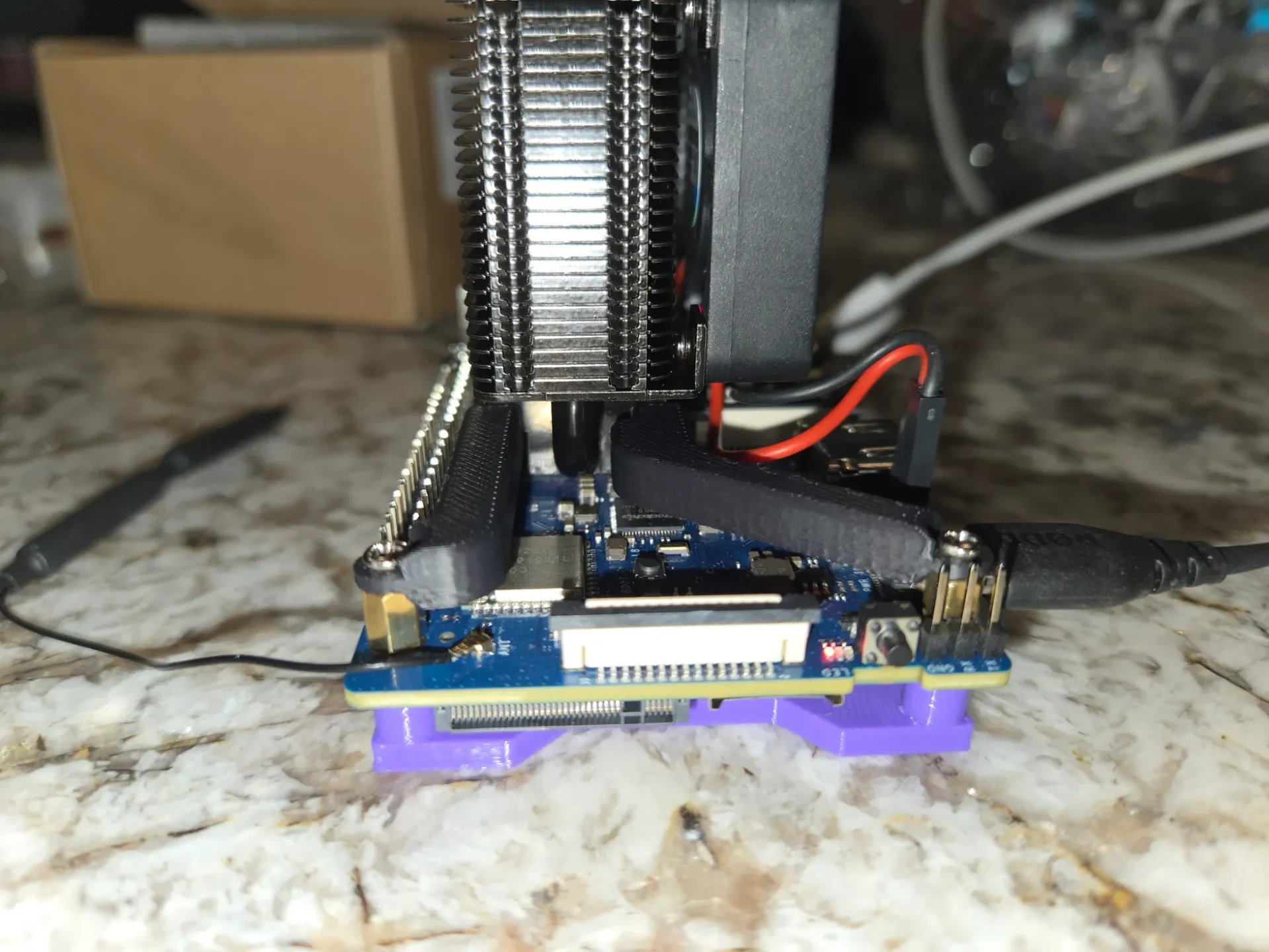

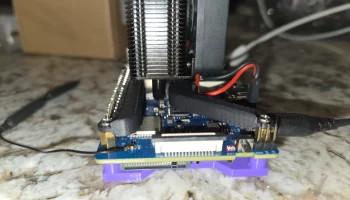

Сначала я сделал ножки плоскими, как стандартные металлические детали, вырезаемые лазером, но обнаружил, что между любимым Rockchip и кулером остается зазор. Возможно, грелка другого размера устранила бы зазор, но вместо этого я сместил крепежные отверстия.
Печать
Ничего особенного в печати этого нет. Обычно я печатаю с тремя стенками и чередующимся дополнительным слоем, чтобы сгладить заполнение.
Я также печатал с высотой слоя 0,12 мм. Это должно добавить немного прочности и сделать его менее уродливым, поскольку изначально они довольно маленькие. Сопло .2 тоже, наверное, помогло бы, но мне лень.

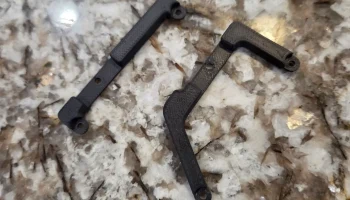

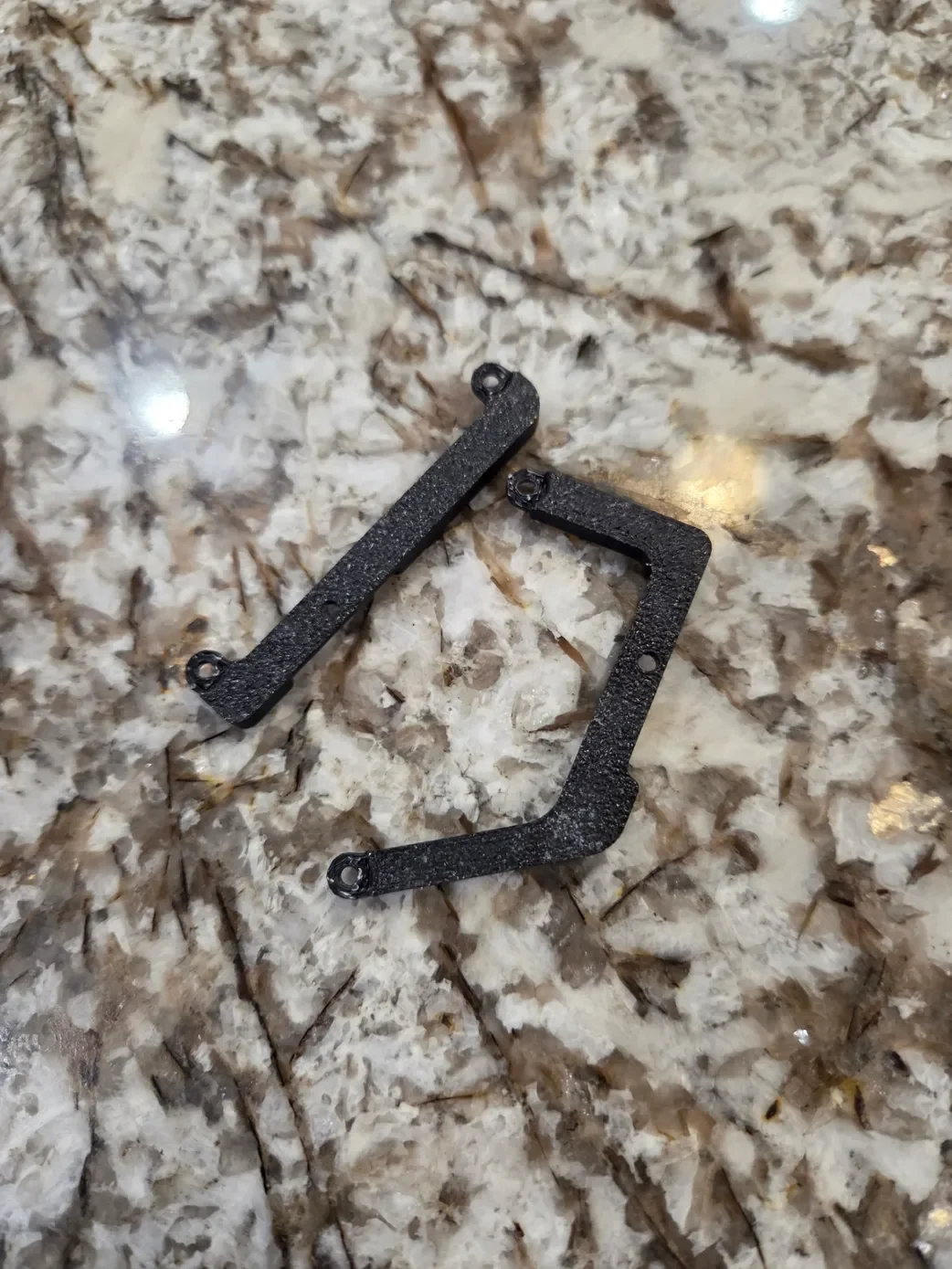

Примеры были напечатаны в ASA (потому что я ленив, и он уже был в принтере), но PLA/PETG/что угодно должно работать нормально. PETG действительно может работать лучше, чем ASA, поскольку при тонкой печати он немного более хрупкий.
Сборка

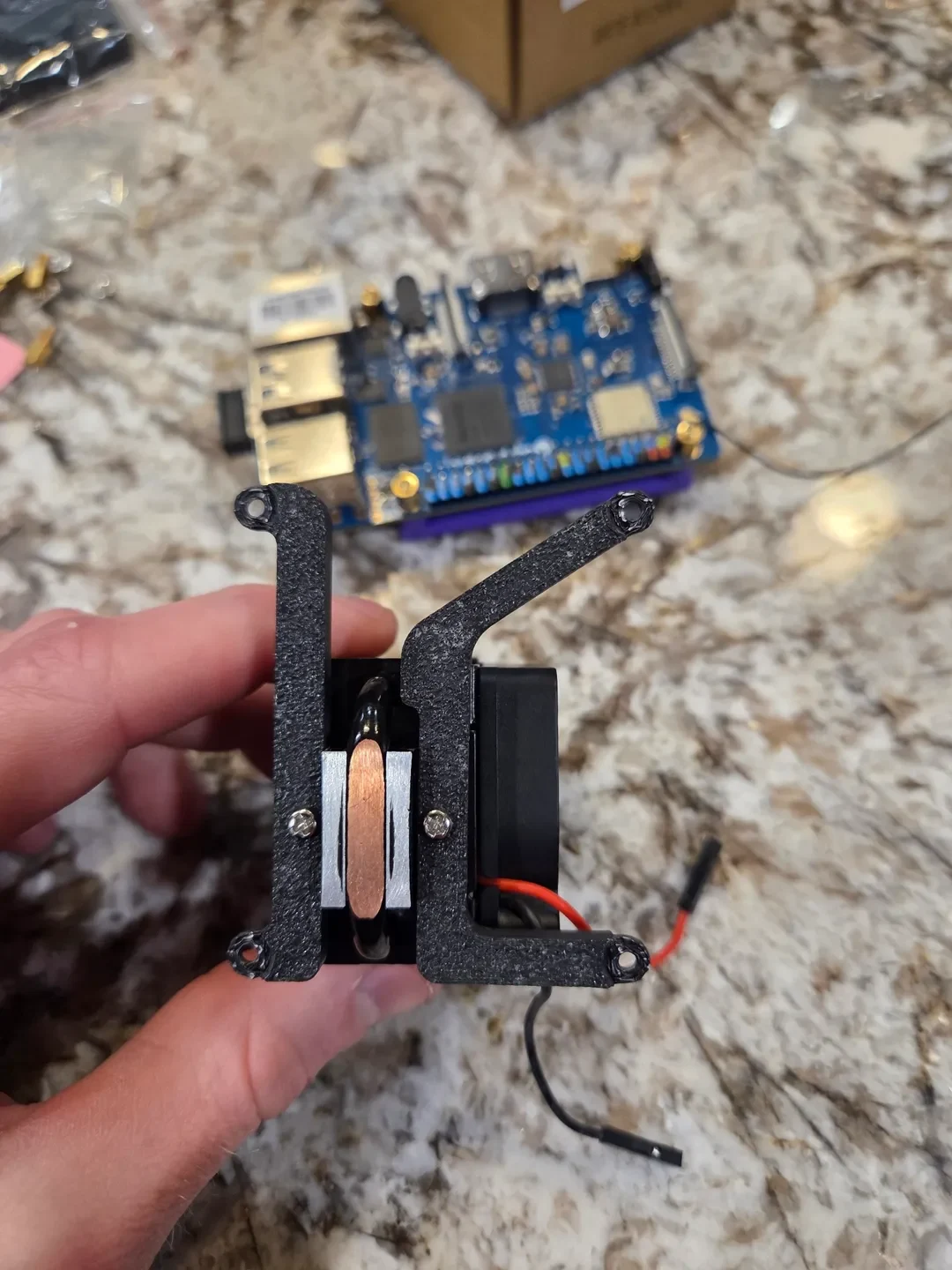

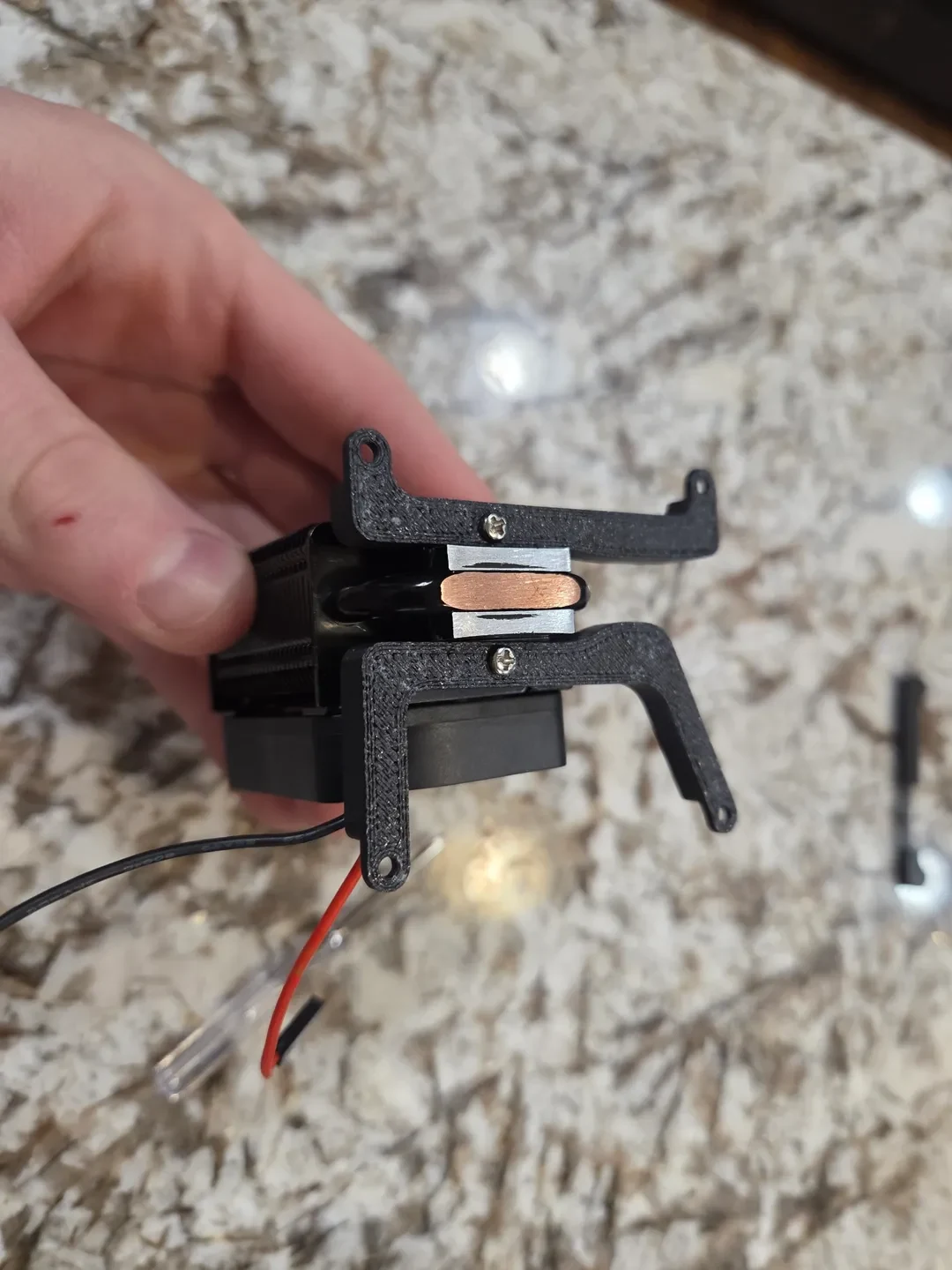

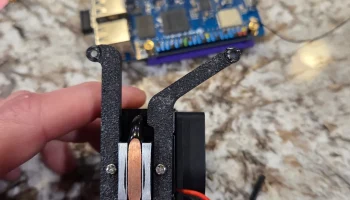

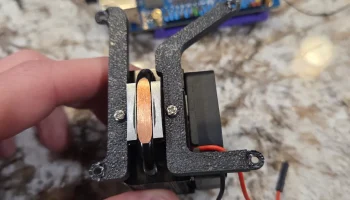

Убедитесь, что вентилятор направлен напротив короткой ножки, иначе вы не сможете вкрутить винт.
Он может показаться немного гибким, но после установки он кажется довольно скуковым.
Дайте мне знать, если вы использовали это. Я хотел бы увидеть. Если вы хотите внести изменения, дайте мне знать!
