Усилитель дальности Fimi X8

Настоящие параболические усилители дальности для дрона Fimi X8 SE.

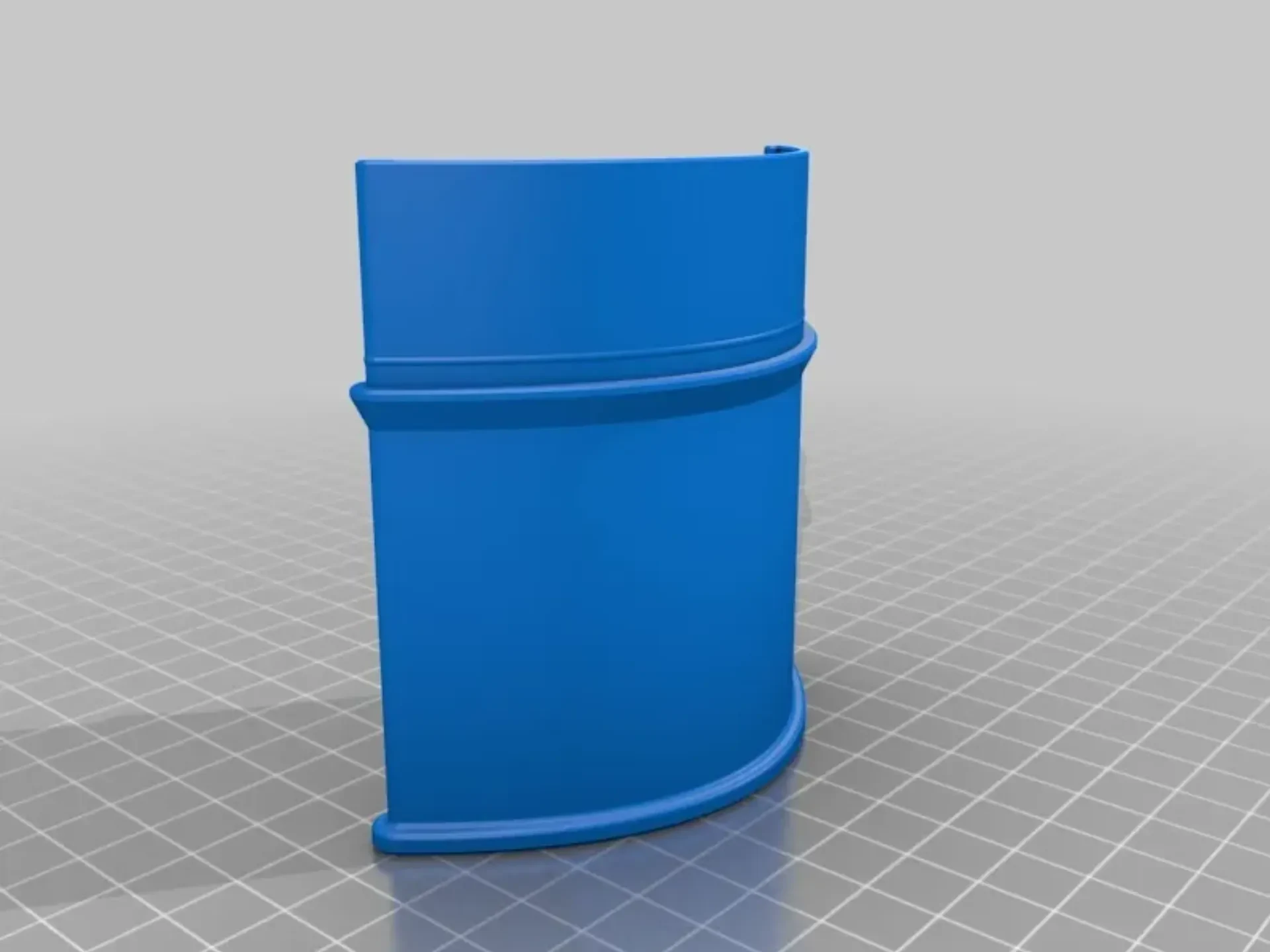

Распечатайте по два файла STL каждого типа, чтобы сделать два усилителя, по одному на каждую антенну. Используйте достаточное количество периметров, чтобы не было заполнения вертикальной стены.

Вам также понадобится металлическая отражающая поверхность, а для этого вам понадобится алюминиевая банка из-под газировки или пива. Возьмите банку и вырежьте кусок стены высотой 85 мм и шириной около 95 мм. Убедитесь, что он обрезан ровно, потому что, если он изогнут, он не сможет правильно прикрепиться к усилителю и, вероятно, сломается).

Начните с вырезания слишком большого куска, затем осторожно прижмите его к поверхности для резки и отметьте, где отрезать. Алюминий достаточно тонкий, чтобы его можно было разрезать/обрезать ножницами. Он вернется в форму, даже если его прижать к столу для маркировки (или резки).

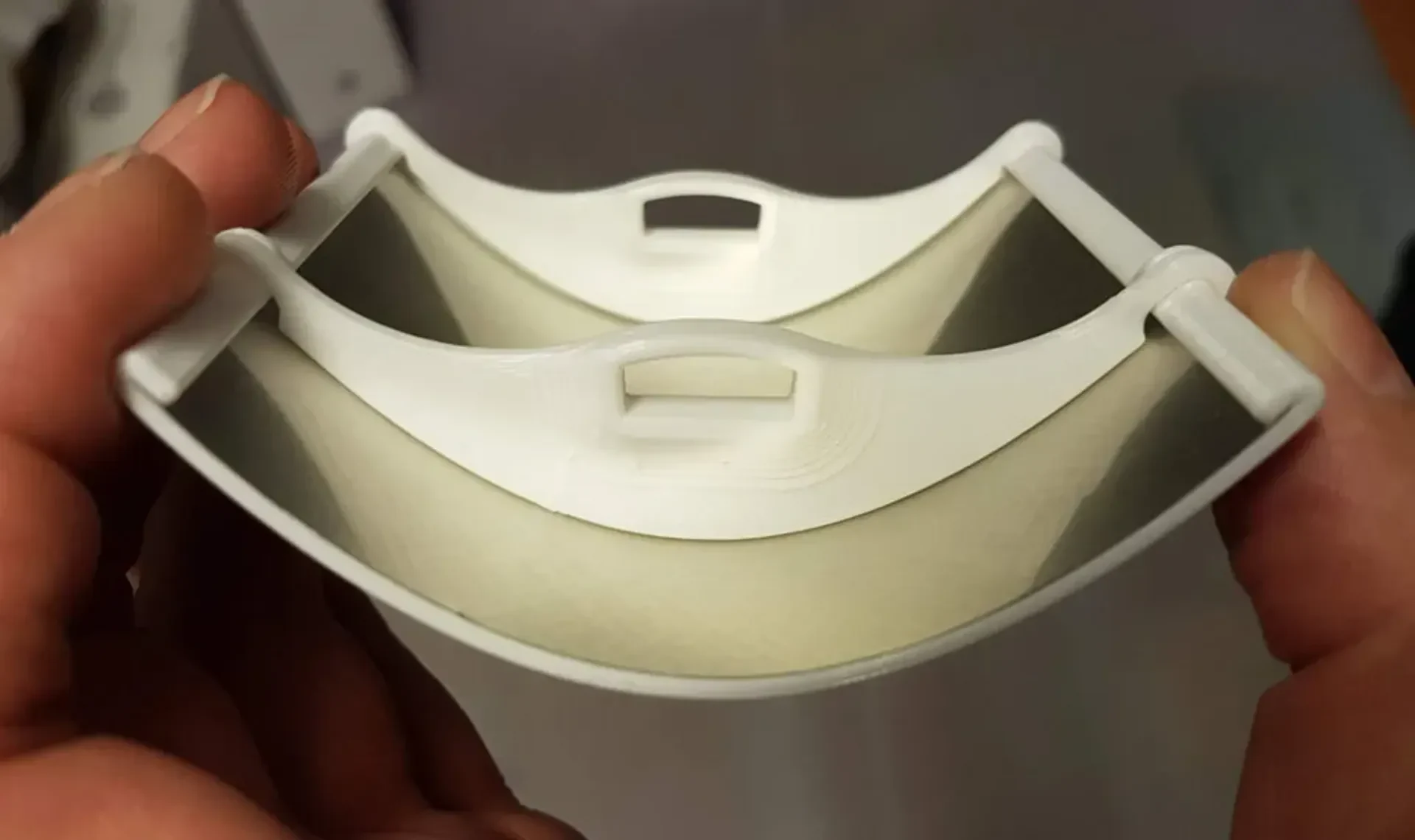

Вырез должен скользить сверху вниз (но для этого вам, конечно, придется согнуть его наружу, поскольку радиус банки меньше, чем у усилителя) в пазы на каждой стороне усилителя, и, чтобы он идеально прилегал, постепенно уменьшайте ширину, пока не сможете сдвинуть его вниз до конца. Края алюминиевого выреза, конечно, должны быть точно параллельны. Отрежьте очень небольшую часть (фаску) в нижних углах алюминиевой детали, чтобы ее было немного легче вставить.

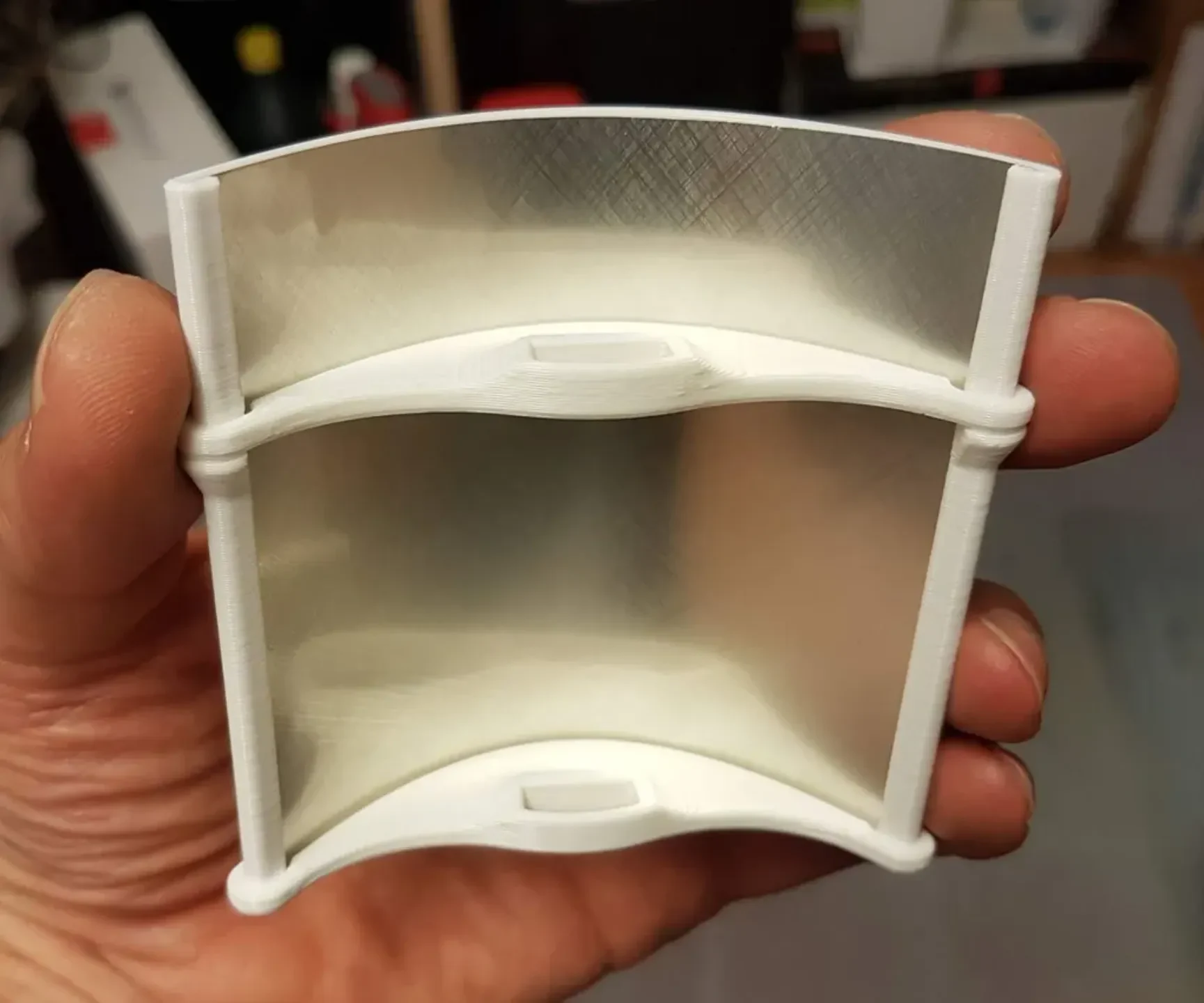

Если все было сделано правильно, алюминий теперь будет точно соответствовать внутренней стенке усилителя и теперь будет иметь параболическую форму с фокусом точно в середине антенны.

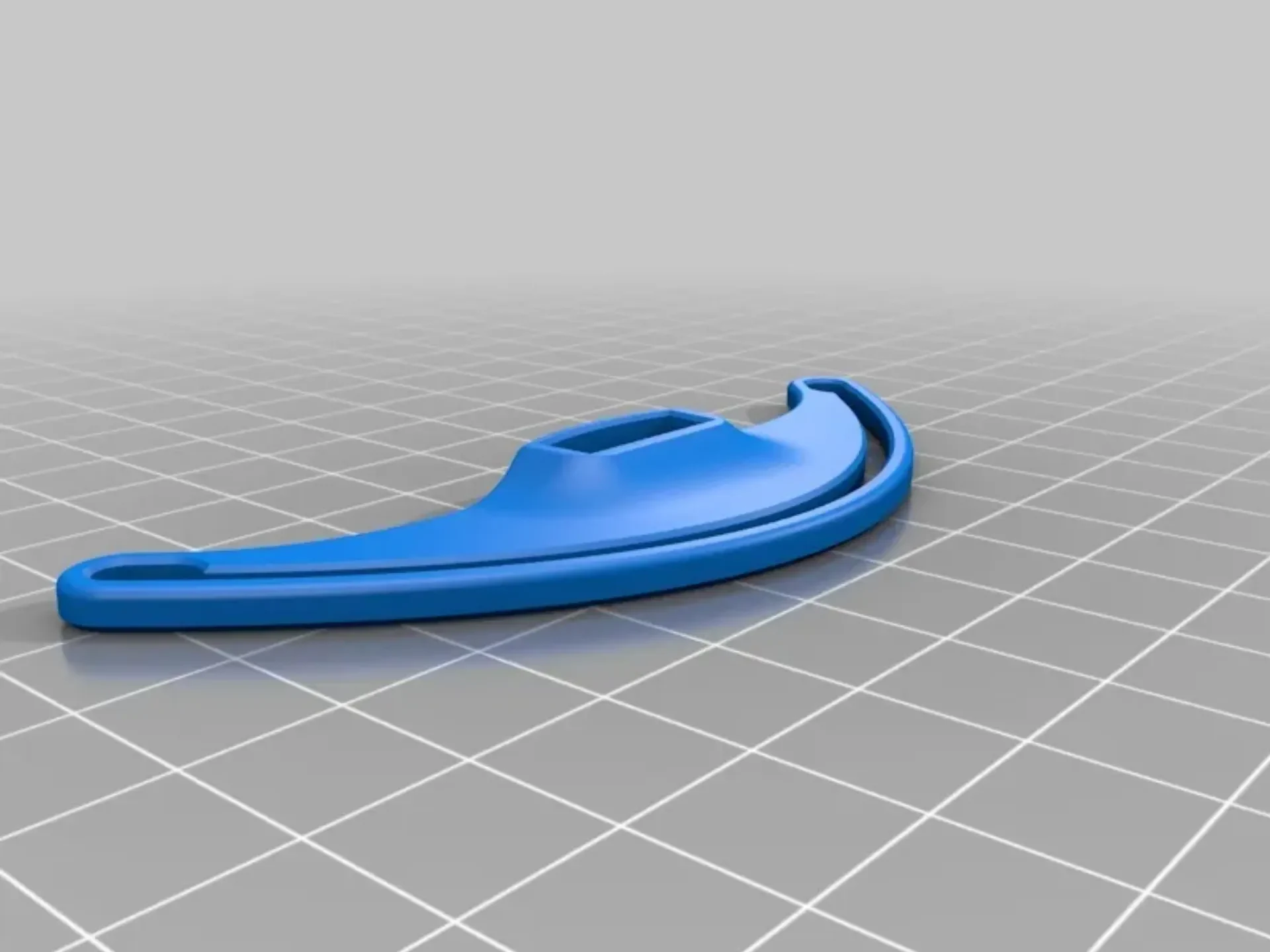

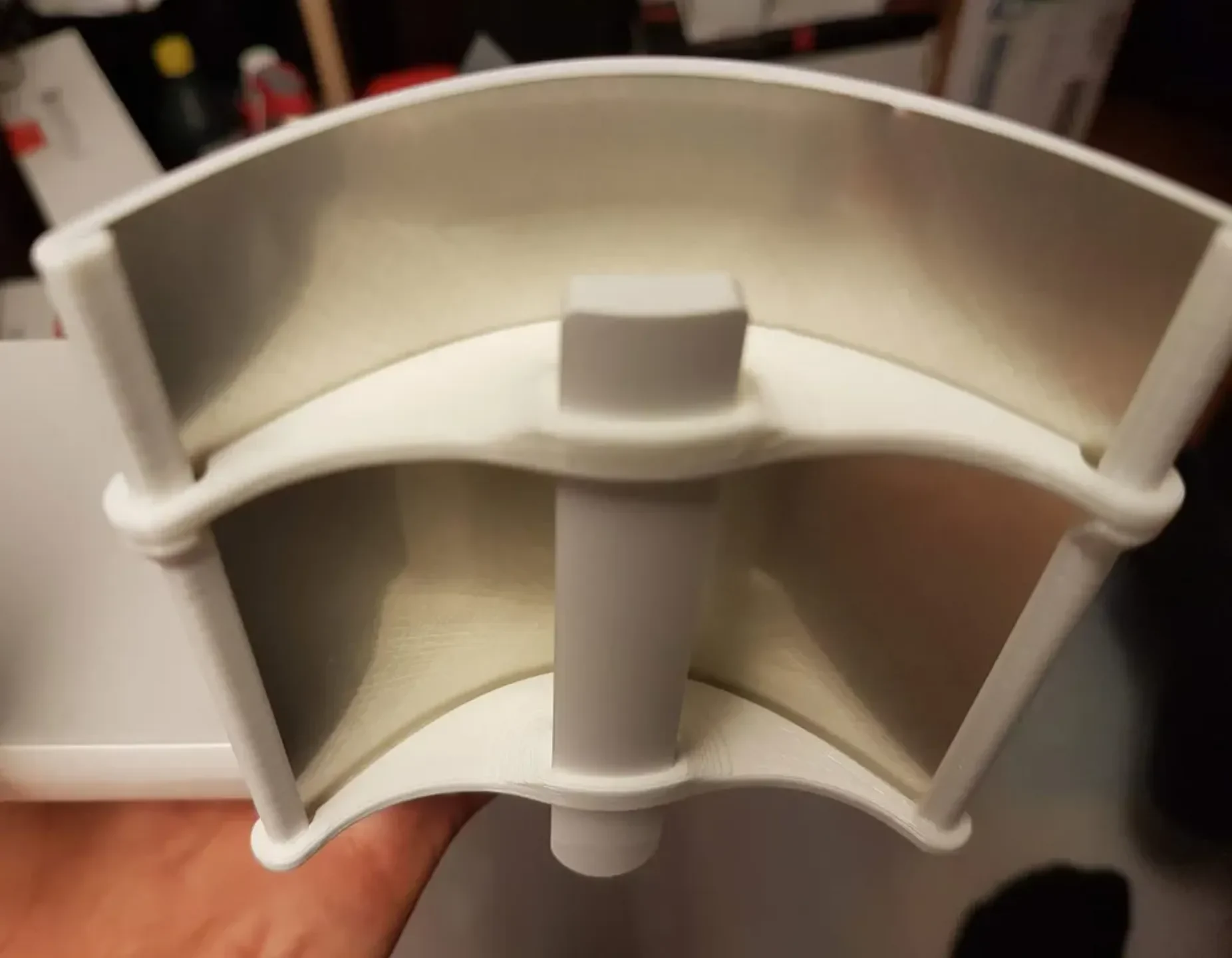

Теперь вы можете надеть верхнее крепление на усилитель и опустить его до упора и фиксации на месте.

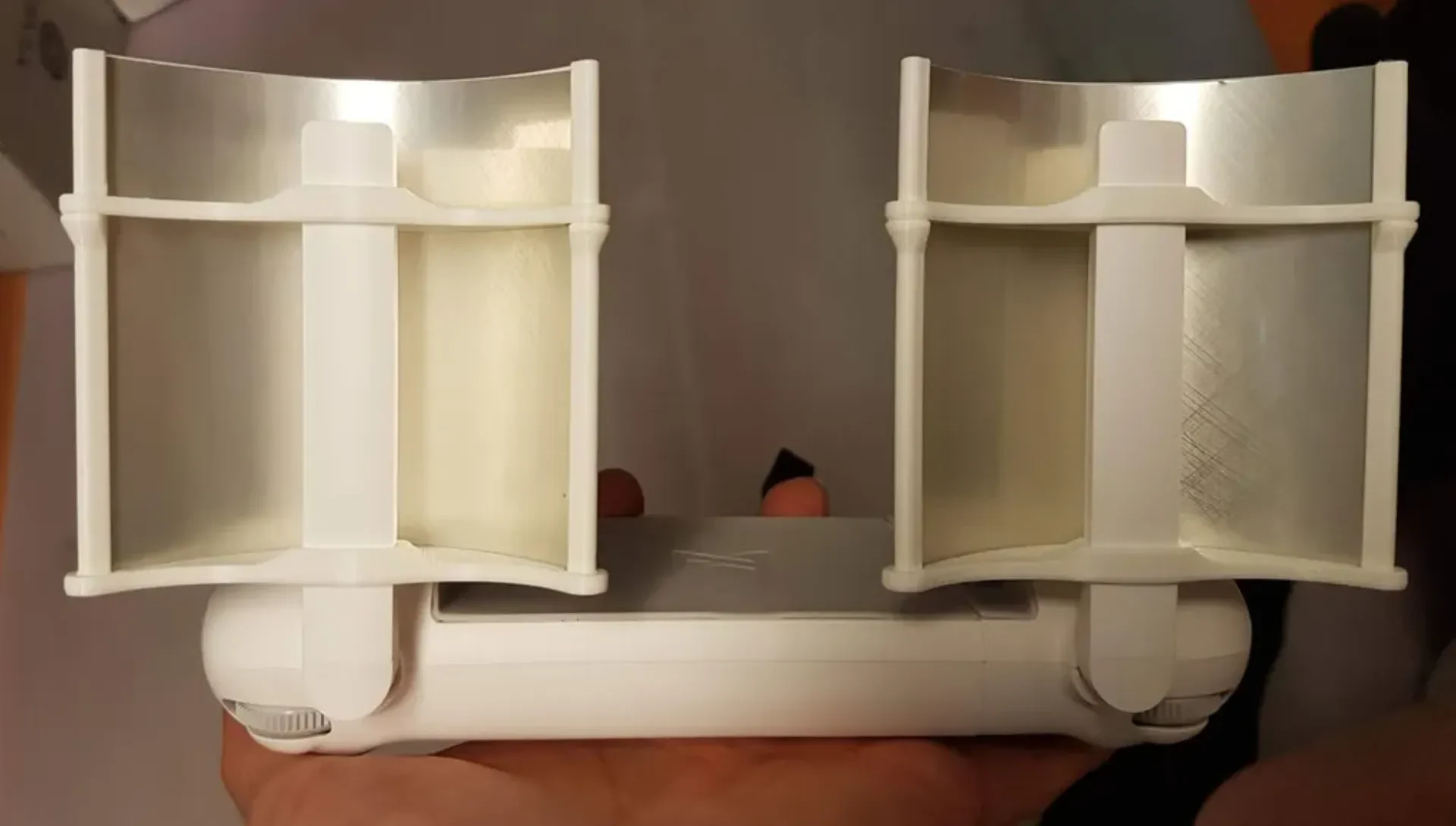

Сдвиньте усилители над антеннами до упора (см. рисунки), чтобы увеличить дальность действия вашего дрона. Однако убедитесь, что антенны направлены в сторону дрона.

Настройки печати

Поддерживает:

Нет

Разрешение:

На ваш выбор, я использовал 0,3 мм.

Заполнение:

Ваш выбор, я использовал 20%

Категория: Радиоуправляемые транспортные средства
