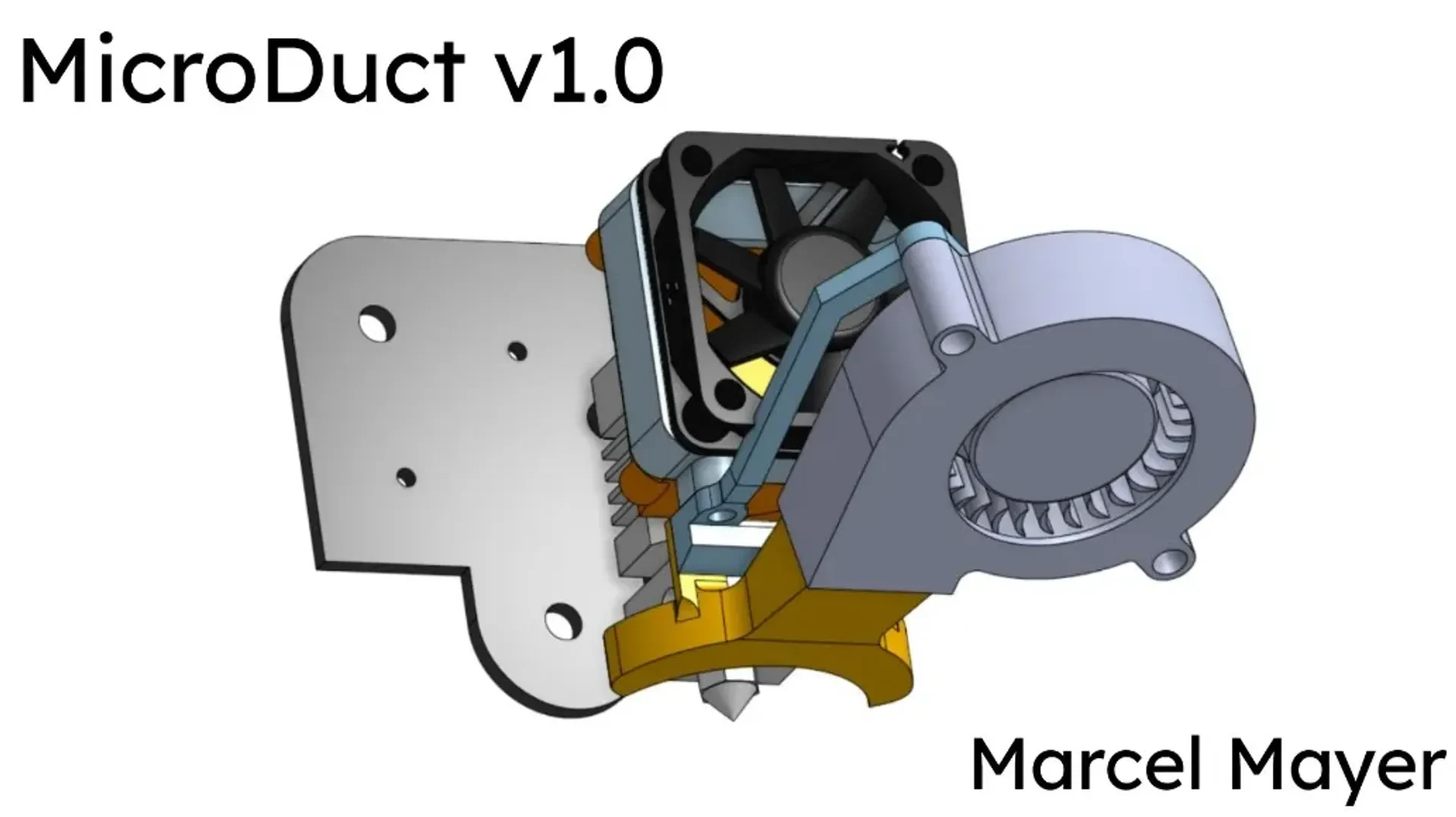

MicroDuct v1.0 Вентилятор Creality Канал
Установите впускной модуль MicroDuct 5015 (файл 3mf), хотя это и не показано на изображениях. Как заявляет ДВС в комментариях, без него в деталь будет дуть горячий воздух, что сделает все это бесполезным. Вам нужно будет добавить еще 2 термофиксирующие вставки в вентилятор 5015.
РЕДАКТИРОВАТЬ: v1.0 работает, но с изменениями. Вам необходимо вырезать воздухораспределитель в канале вентилятора 5015, сбрить немного материала на входе в канал вентилятора 5015 (неправильный допуск), добавить гайки m3 (прокладки) между каналом вентилятора 4010 и радиатором хотэнда, чтобы протолкнуть воздуховод вперед (в сторону от хотэнда), и гайки m3 между монтажными отверстиями насадки и креплением 4010, чтобы опустить воздуховод вниз. Версия 1.1 решит большинство этих проблем, но я откладываю этот проект и не знаю, вернусь ли я вообще к этому проекту (у меня в работе еще много интересных проектов). Также обратите внимание, что вам действительно нужна только одна сторона области 4010 с термофиксируемыми вставками, если у вас длинные болты.
Привет, я Марсель.
ОЧЕНЬ ВАЖНЫЕ ССЫЛКИ И СБОРКА ВНИЗУ

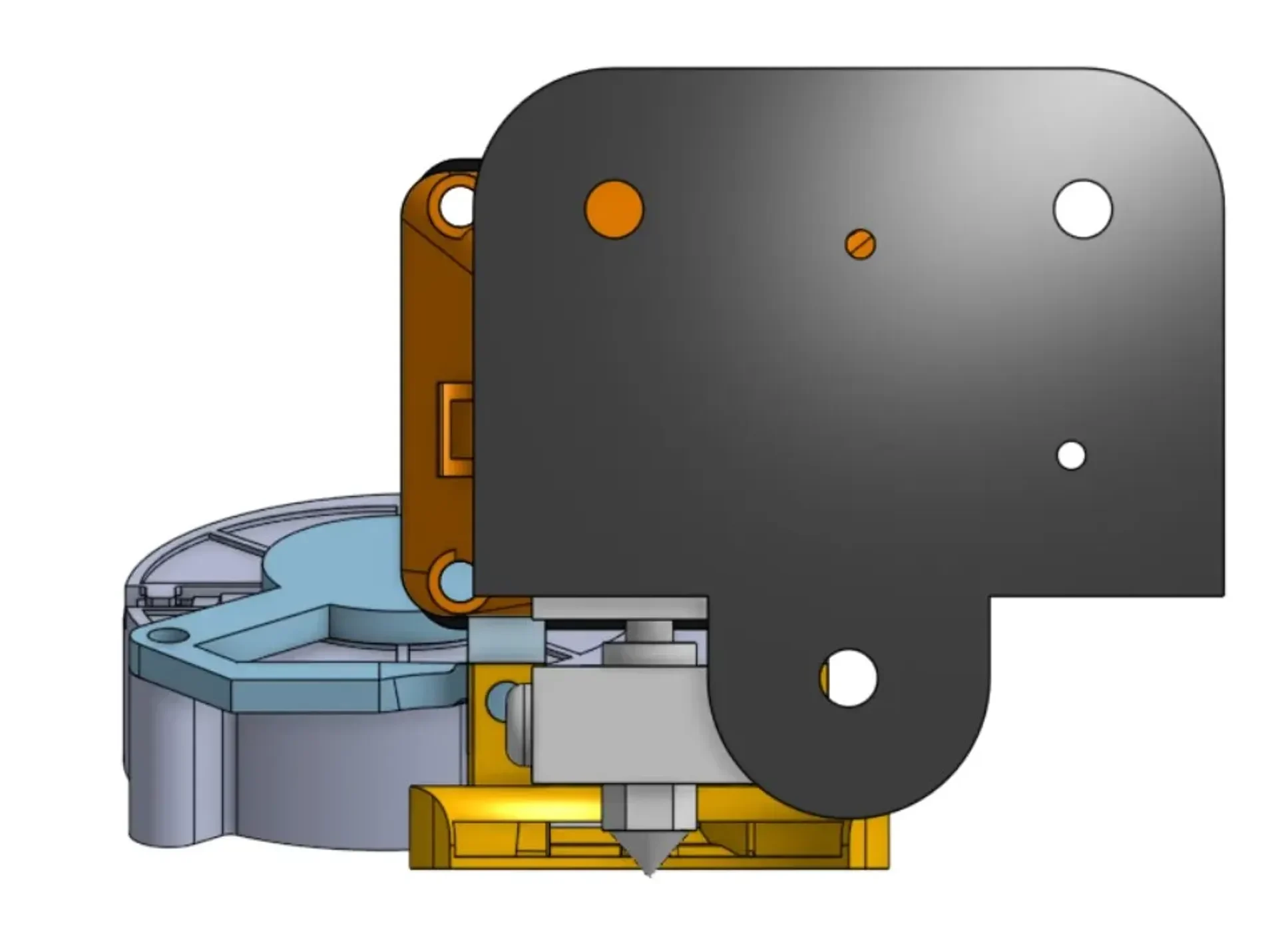

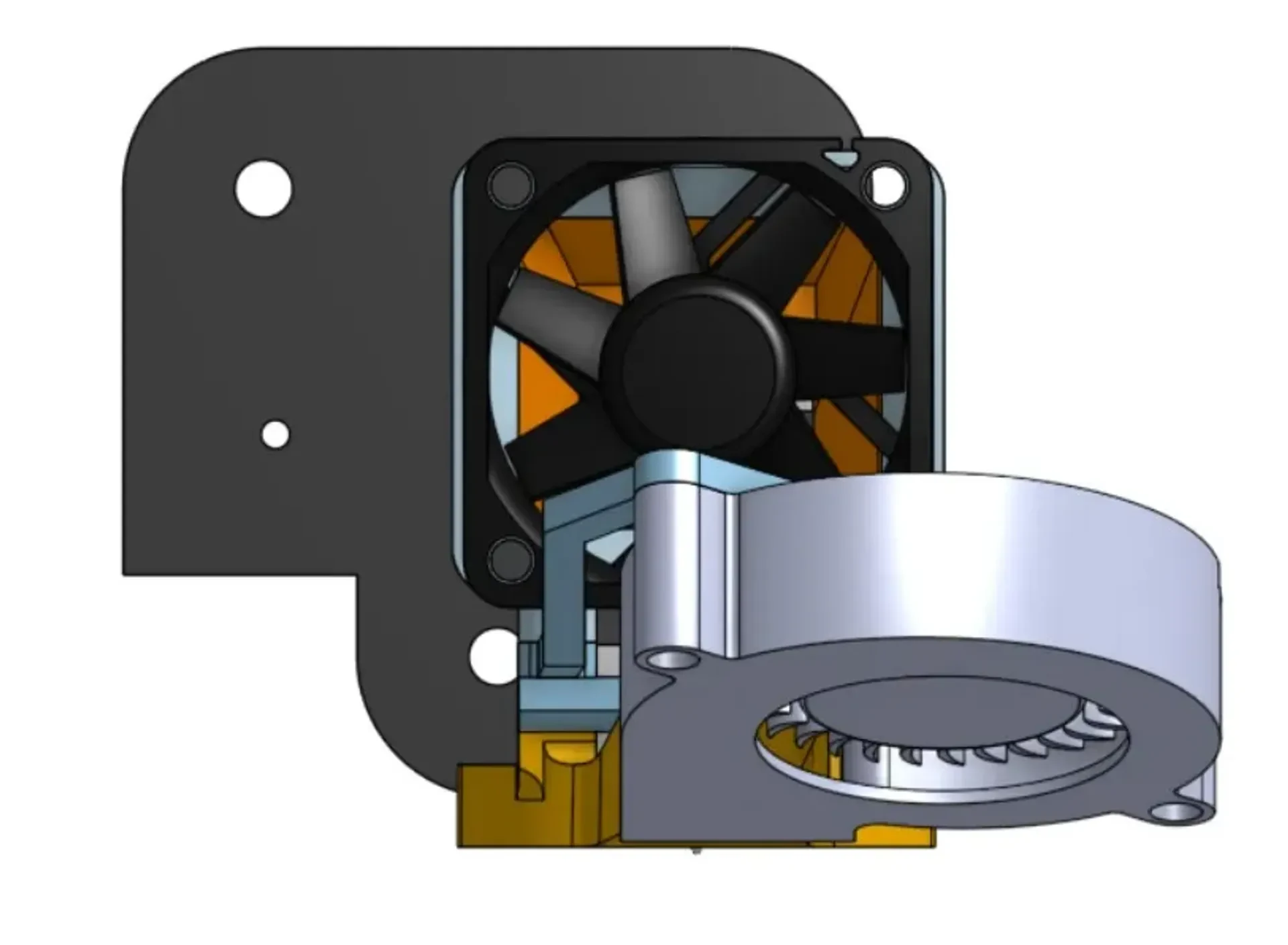

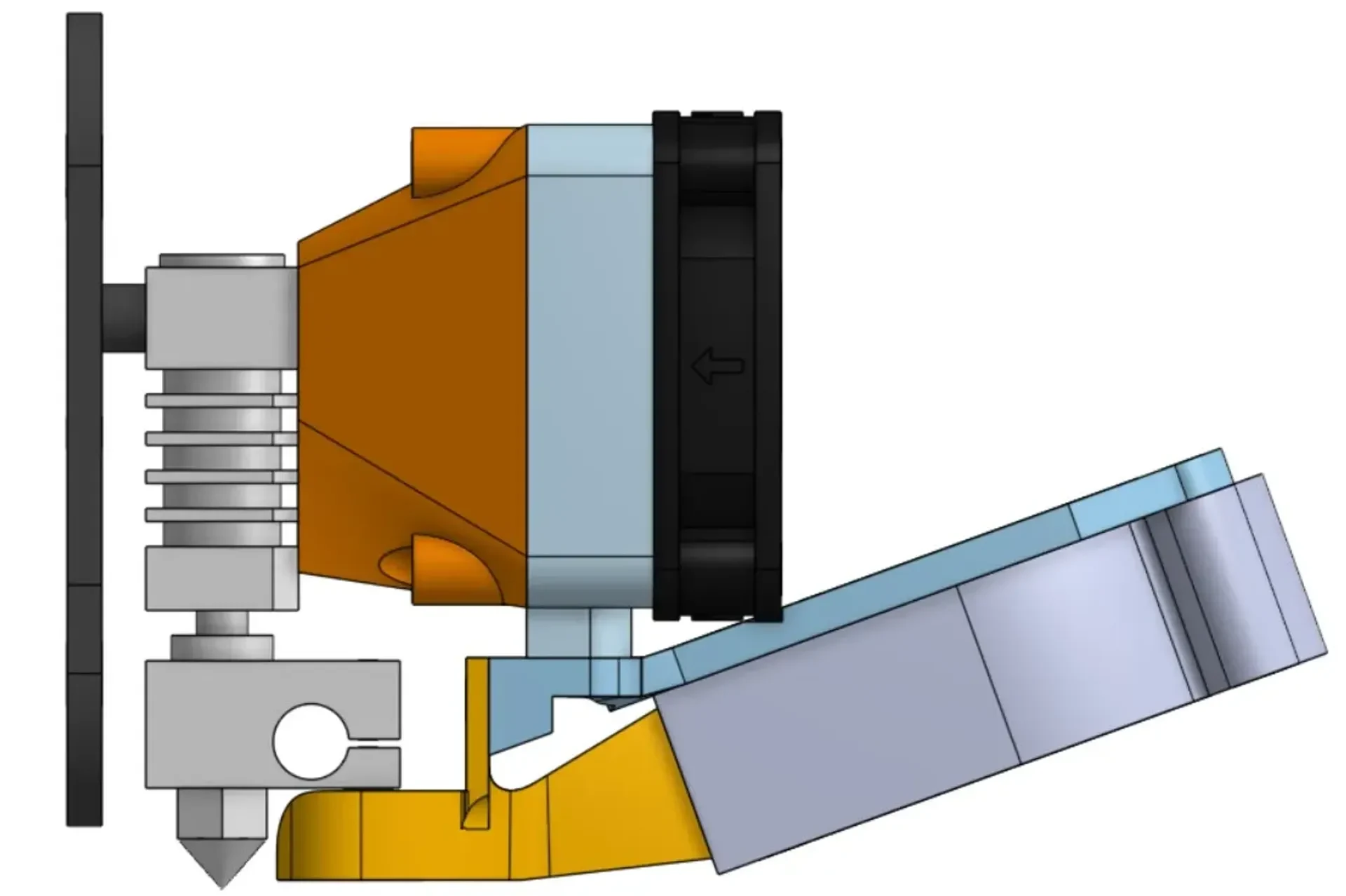

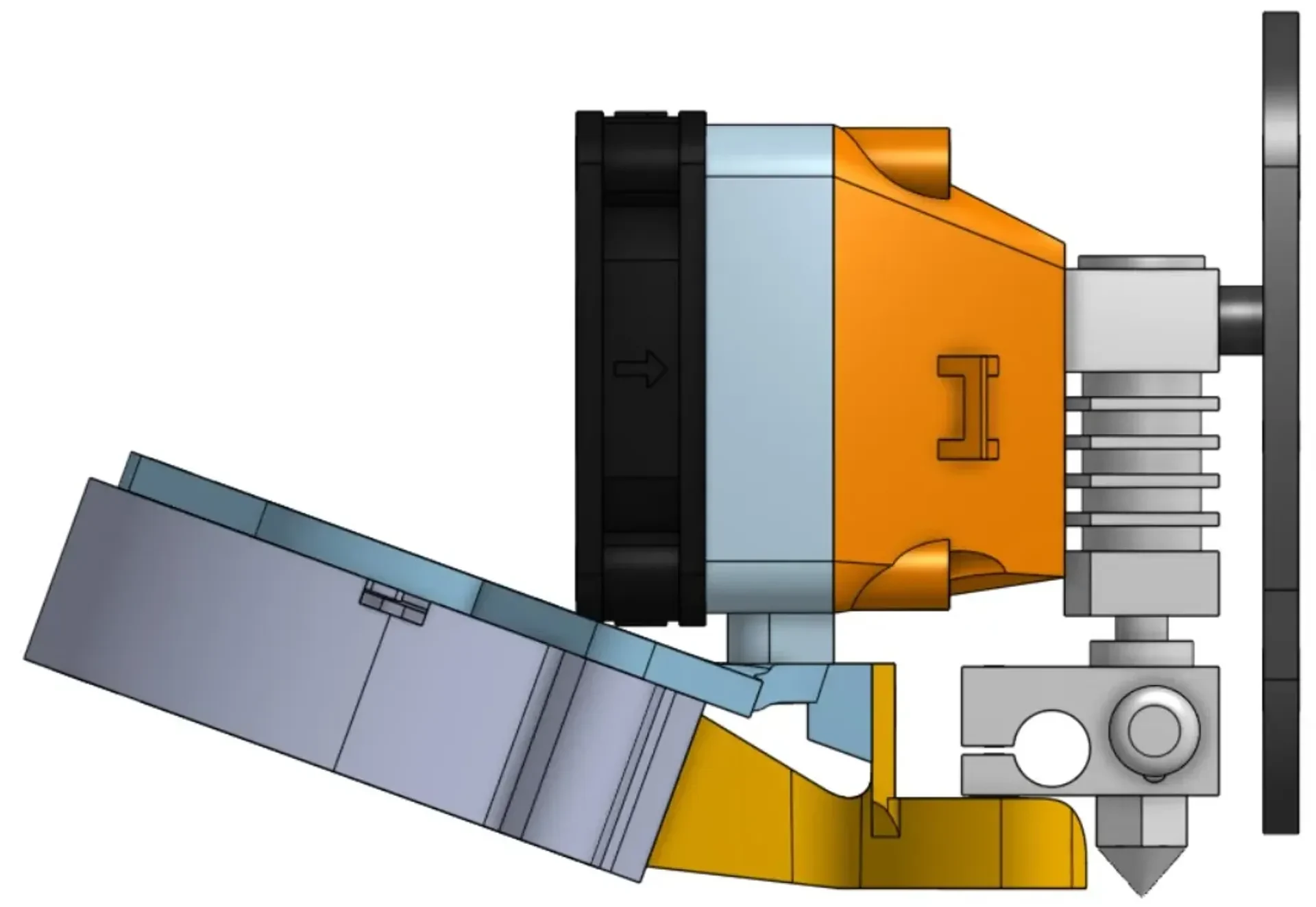

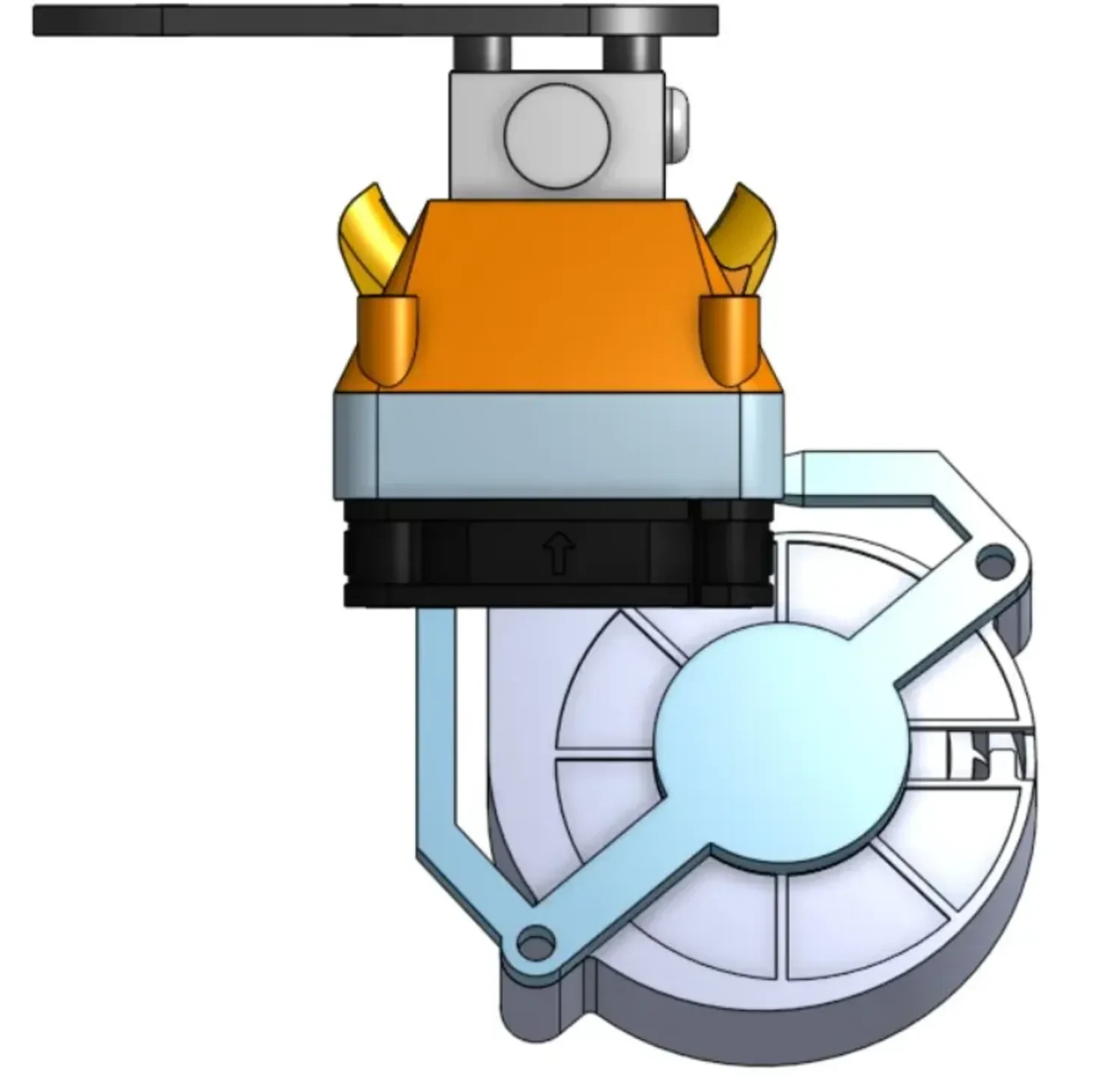

Это MicroDuct v1.0, вентиляторный канал, разработанный для 3D-принтеров Creality, таких как Ender 3 и CR-10. Эта конструкция совместима со стандартным Ender 3 (кроме воздуходувки 5015), MK8 Hotend, Micro Swiss Hotend и Micro Swiss Direct Drive, поскольку она не конфликтует ни с одной из этих обновлений. Хотя есть некоторые компромиссы в дизайне, поскольку я не являюсь лучшим специалистом в САПР, я попытался сделать его гибридом кожуха вентилятора eB, разработанного Гиббедом (ссылка внизу), и воздуховода для вентилятора OmniaDrop, разработанного DropEffect (ссылка внизу).
Канал eB — один из моих любимых вентиляторных каналов, поскольку он хорошо охлаждает нить накаливания, компактен, его легко печатать и собирать (без опор), не мешает модернизациям и, что наиболее важно, упрощает доступ к хотэнду. Мне также нравится канал вентилятора OmniaDrop, поскольку он обеспечивает охлаждение практически на 360*, а также отсутствие кривых и изгибов на воздушном пути, что позволяет вентилятору 4010 нагнетать воздух быстрее и с меньшим сопротивлением. Я перешел на воздуходувку 5015, и это быстро сделало воздуховод eB невозможным, а воздуховод OmniaDrop работает только с экструдером/хотендом OmniaDrop. Гиббед и некоторые другие люди разработали 5015 eB, но у этих конструкций есть много проблем: одна конструкция нагнетает воздух на блок нагревателя, а не на сопло, а другая имеет слишком узкий выход, что приводит к обратному потоку воздуха через вход вентилятора 5015, и то, и другое, по меньшей мере, нежелательно.
Вот почему я разработал MicroDuct, вобрал в себя лучшие качества каждого воздуховода и объединил их в один. Обратите внимание, что эта версия не тестировалась в CFD, так как мне не удалось заставить SimScale работать правильно. Если поток воздуха слишком сильно снижается или не слишком хорошо воздействует на нить, это исправит версия 1.1 (или версия 2.0, в зависимости от того, насколько сильно я ее меняю).
Преимущества:

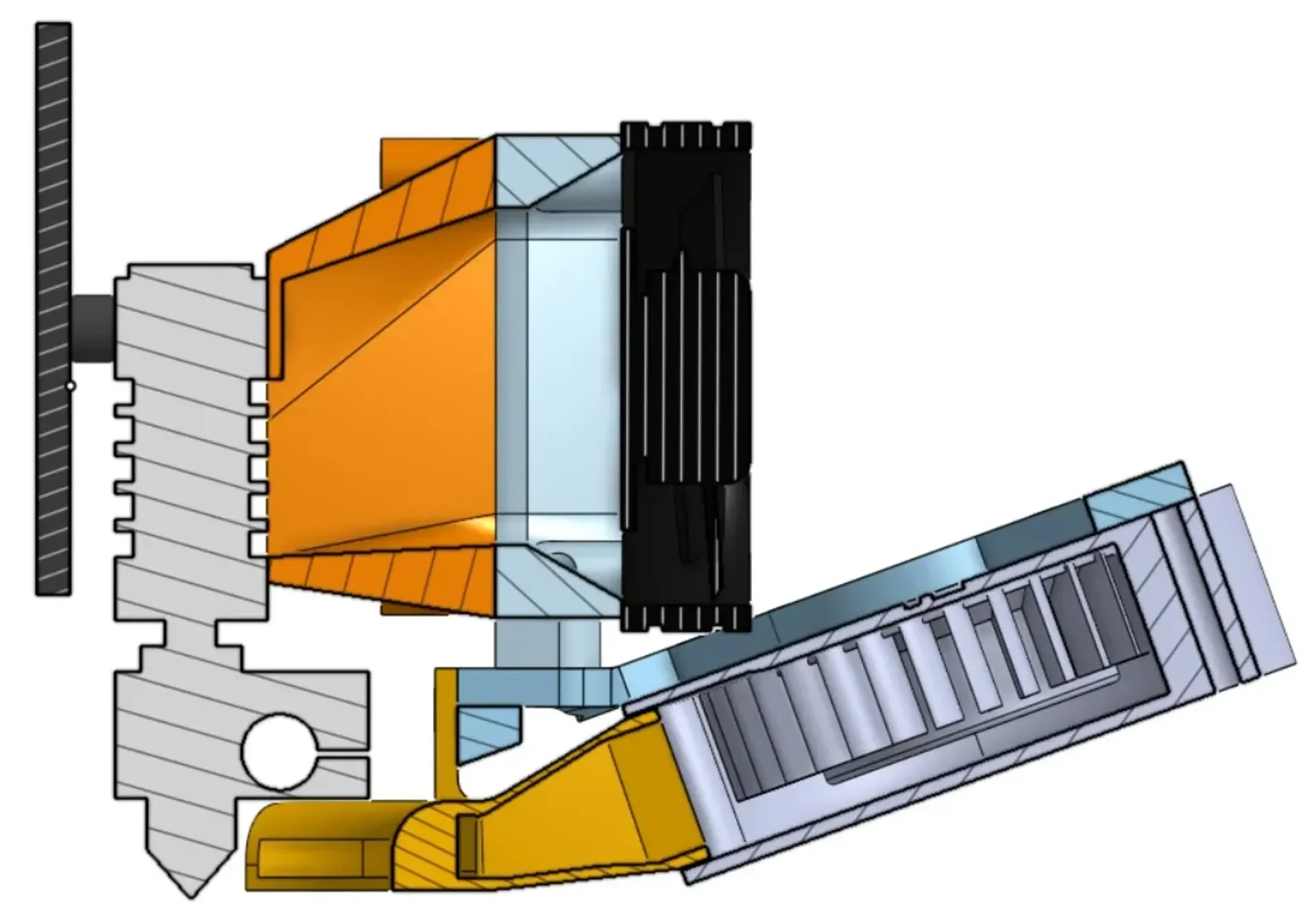

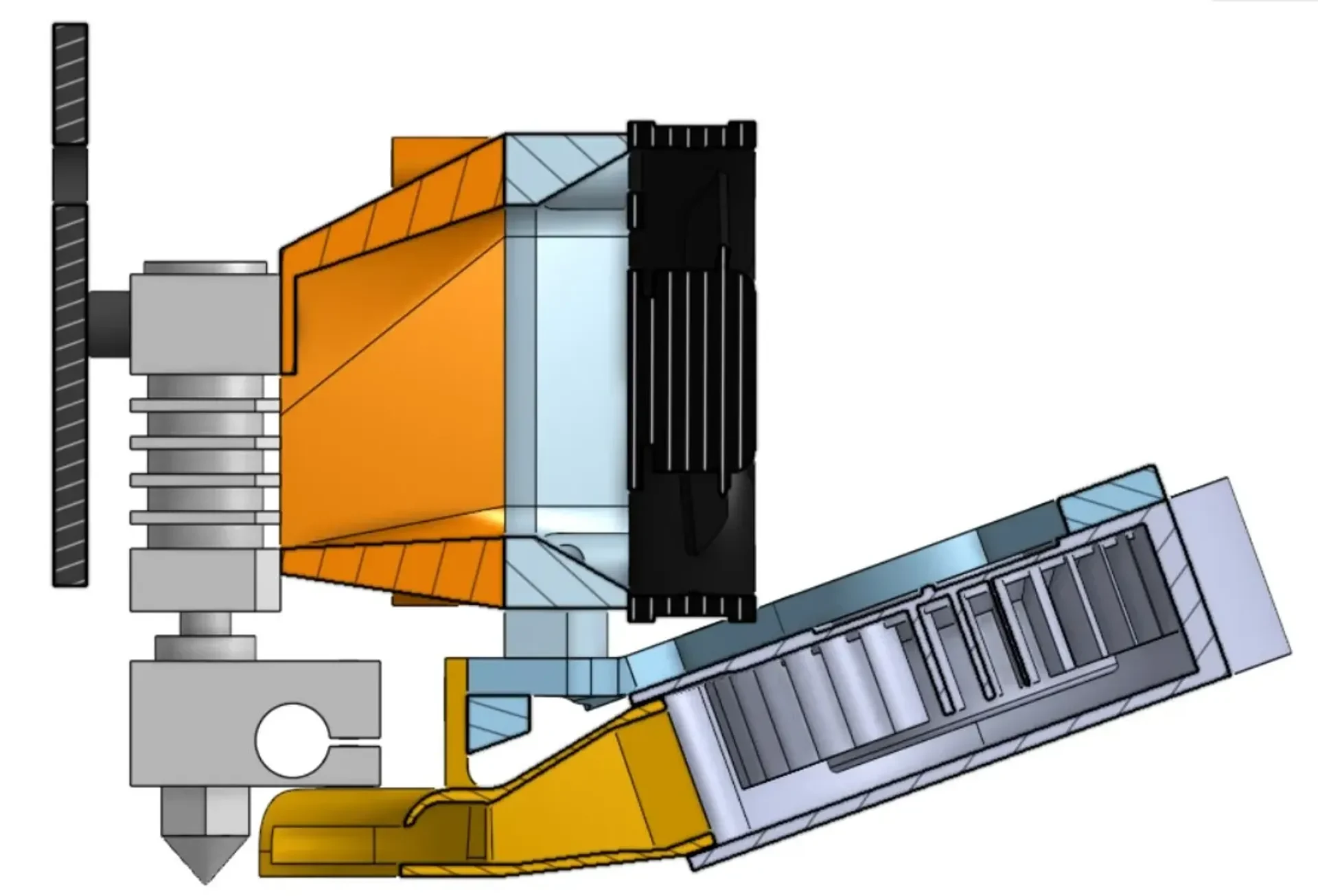

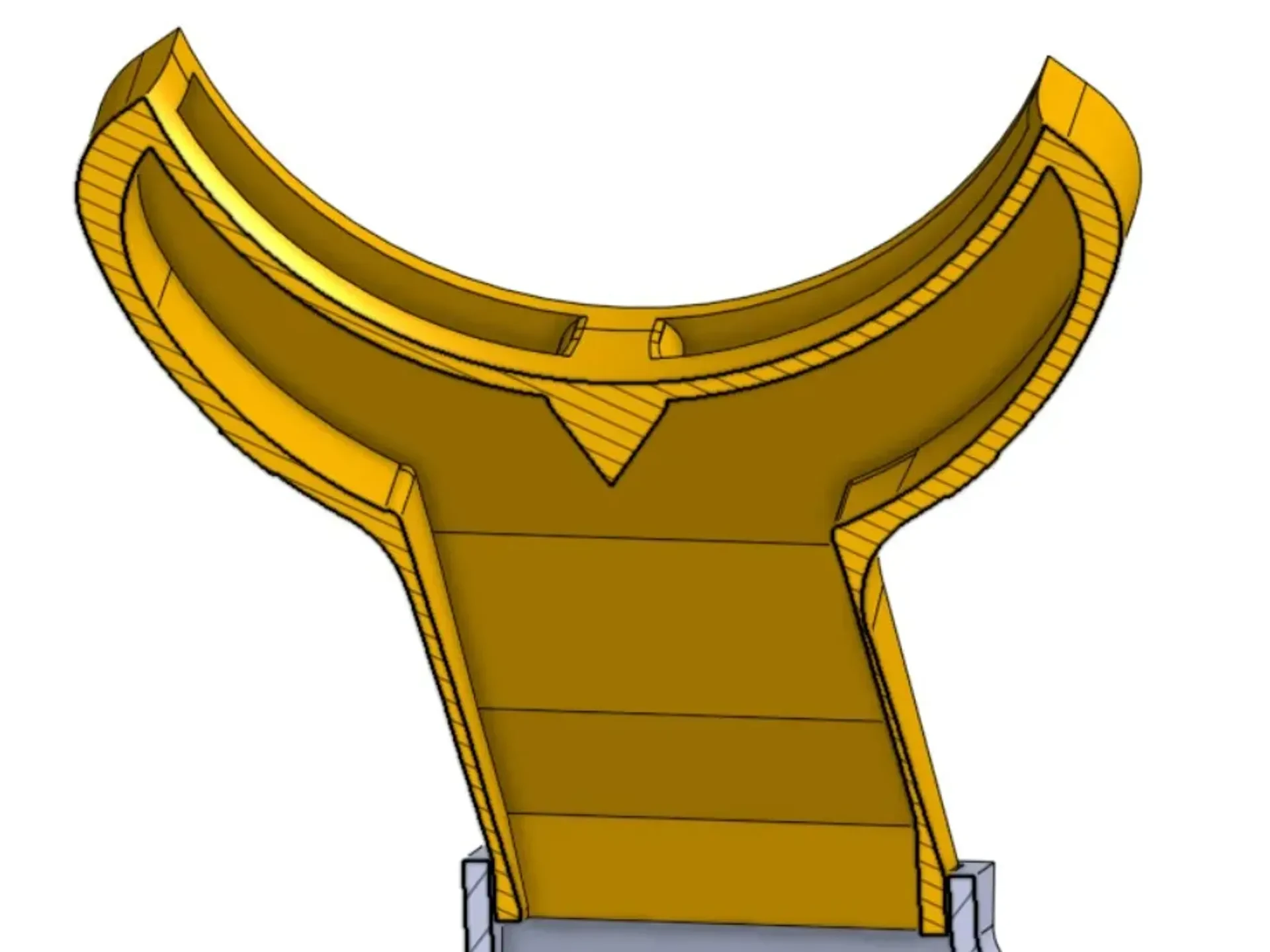

Только 20* изгиб воздушного пути

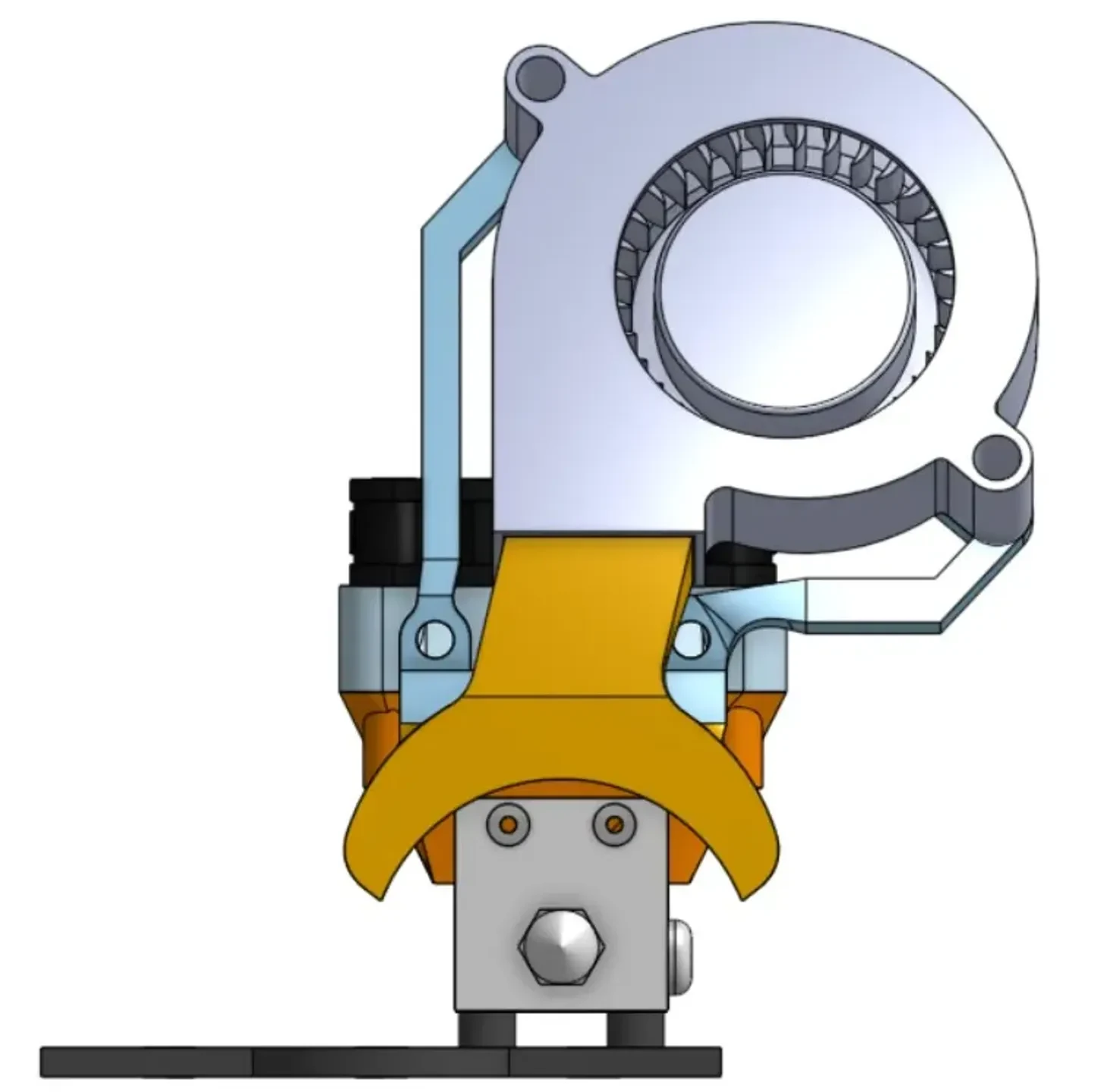

Воздушный поток почти на 360*
Легкий доступ к хотэнду
Легко разбирать/собирать (используются болт�� М3 и термофиксированные вставки)
Не мешает никаким обновлениям или корпусу принтера.
Легко изменить
Благодаря гугл-глазам легче наблюдать за отпечатком (когда он застрял в канале вентилятора)
Использует воздуходувку 5015.
Недостатки:
Для печати некоторых деталей требуются подставки (5015 «Воздуховод и крепежная деталь»).
Нужен новый вентилятор (5015)
Использует резьбовые вставки (это единственный недостаток, если у вас их нет и вы не знаете САПР. Есть файлы .step и ссылка на Onshape, если вам не нравятся резьбовые вставки)
Не оптимизировано CFD (большинство каналов вентиляторов не оптимизировано)
Вы можете спросить, почему бы вместо этого не использовать хорошо известный и проверенный вентиляторный канал, например, Bullseye или Satsana (один вентилятор)? Хотя эти воздуховоды являются проверенной и хорошо работающей конструкцией, у них есть ряд проблем. И Яблочко, и Сатсана имеют очень длинные и извилистые воздушные пути, которые снижают скорость воздуха. Они, особенно Сатсана, тоже очень большие и, в случае с Меченым, могут мешать модификациям. Если вам нужна альтернатива этому воздуховоду, я бы порекомендовал оригинальный воздуховод eB, Hero Me (двойной вентилятор, вы также можете сделать двойной вентилятор Satsana) и Smoothfang.
Удачной печати!
