Рамка "Reliant" - современная легкая рама Y6 для дальних ...
Версия 2!
Изменения:
для меньшего количества ручной опиловки я добавил смещение к фитингам (0,1 мм по каждой оси, всего 0,2 мм) — таким образом, надеюсь, не будет / будет очень мало) необходима опиловка

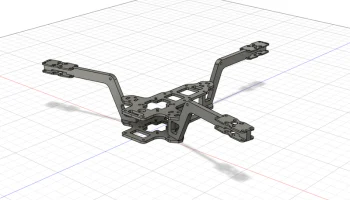

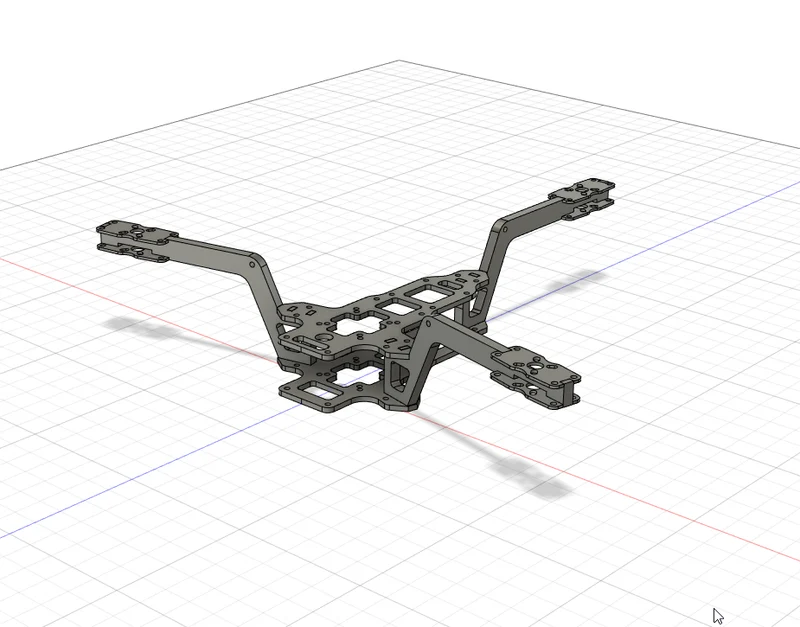

Я также добавил инструкции для вашего сервиса/мастерской с ЧПУ о том, как делать вырезы (см. 2 изображения).
высота рычагов увеличена с 18 мм до 20 мм по нескольким просьбам.
Отверстия для крепления стека FC и ESC сдвинуты на 5 мм ближе к задней части. Таким образом, USB-разъем становится более доступным (все еще не идеально, но, учитывая дизайн, это лучшее, что можно получить)
Совет: зазоры 6 мм между опорами двигателя не требуются. Вы также можете использовать винт и болт M2x10 мм, чтобы напрямую скрепить две пластины вместе. Мне гораздо проще выровнять их с помощью распорных болтов (и это даже удобнее), поэтому я использую их в своей сборке.
Рамка теперь доступна здесь: http://cncdrones.com/reliant--long-range-y6.html.
(возможна международная доставка, просто отправьте им сообщение)
Привет!

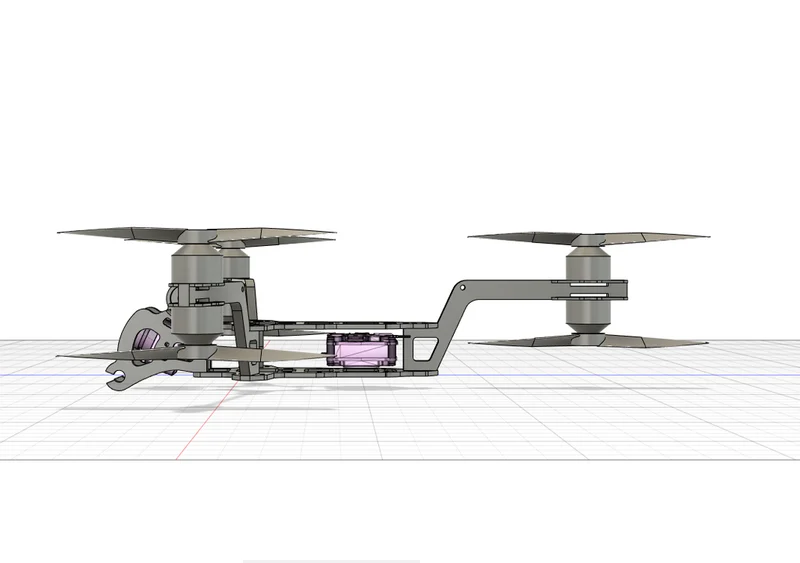

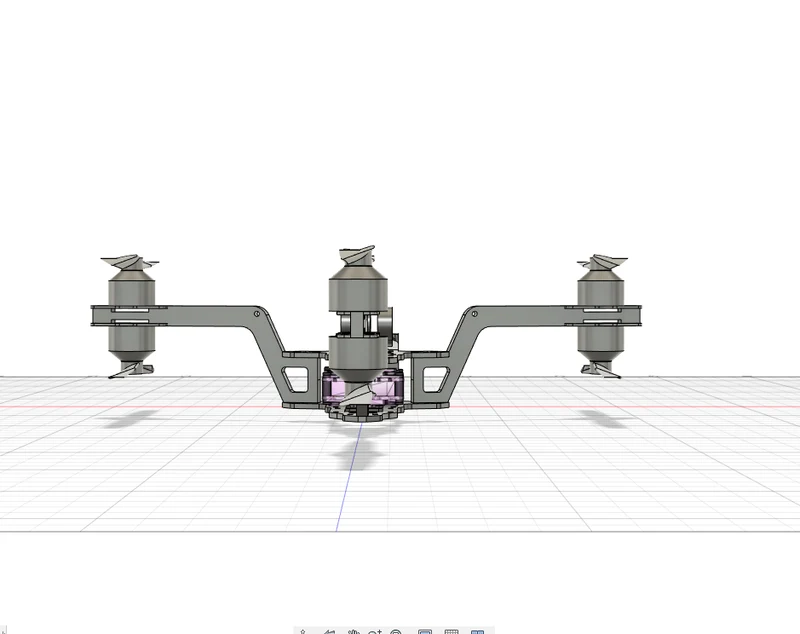

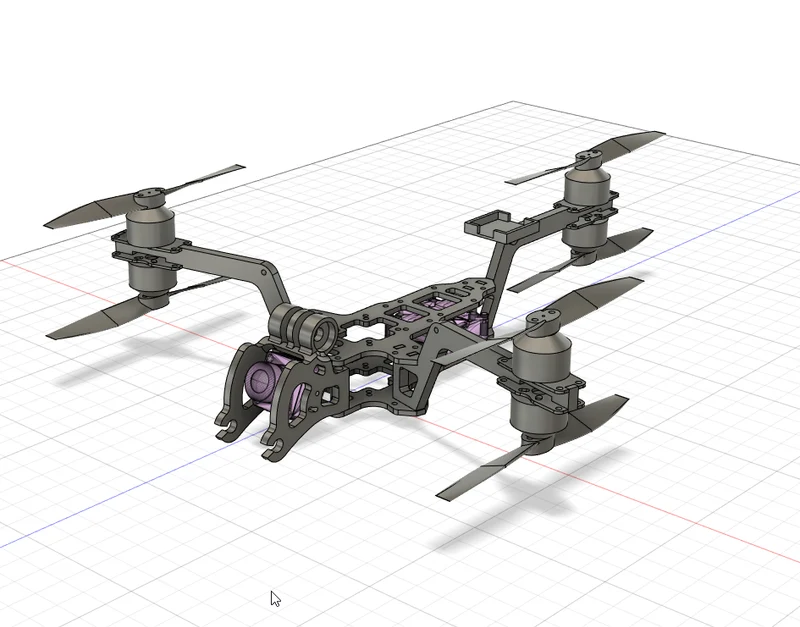

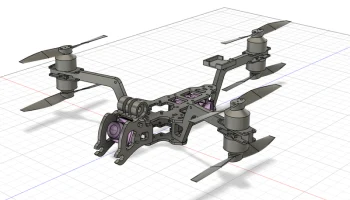

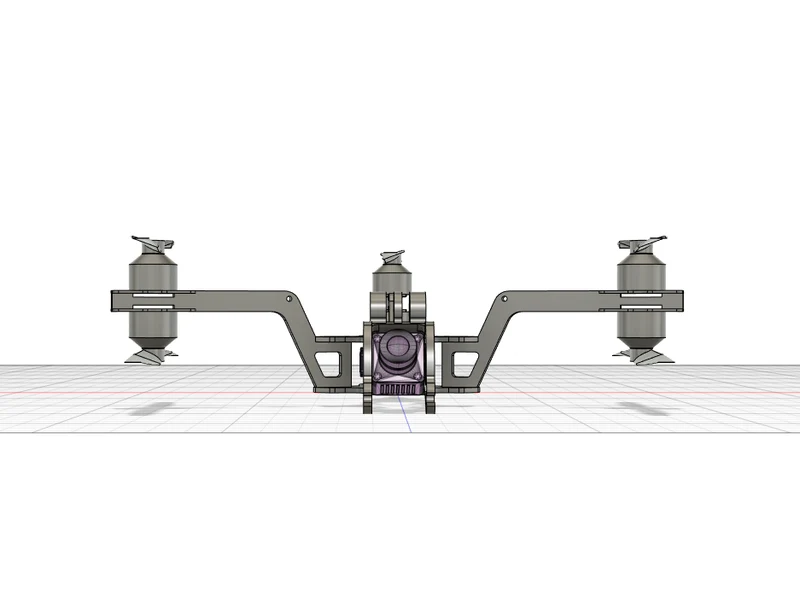

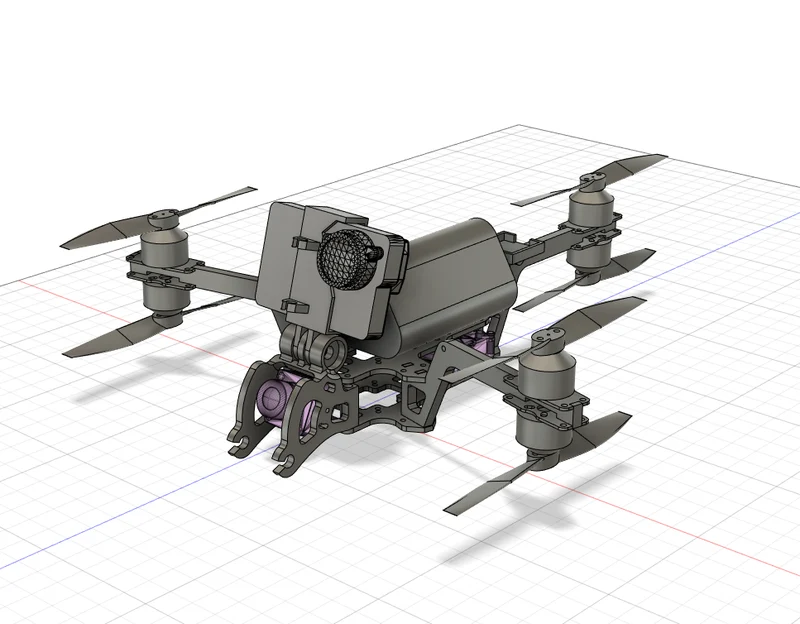

Мне всегда нравилось, как выглядит Y6. По идее может сломаться до 2 моторов/пропеллеров (только не на одной руке), а в воздухе еще можно оставаться. К сожалению, это требует от вас использования шасси. Однако при использовании этой конструкции с рычагами, повернутыми на 90°, это не так.

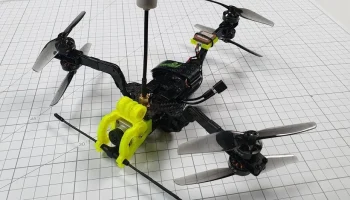

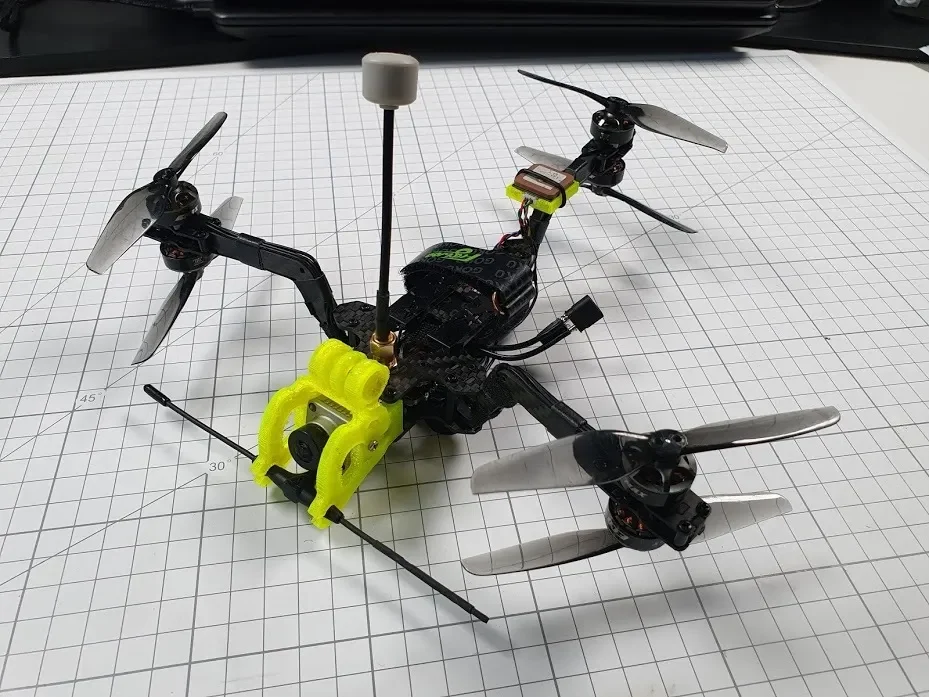

Что касается используемых компонентов, то рама, по сути, представляет собой Y6-версию #microlongrange, поэтому, по моим выводам, двигатели 1404 подходят лучше всего. Я летаю на Y6 с литий-ионными аккумуляторами 3s и 4-дюймовыми винтами. Звук на 3s довольно приятный и уж точно не раздражает, что для меня очень важно.

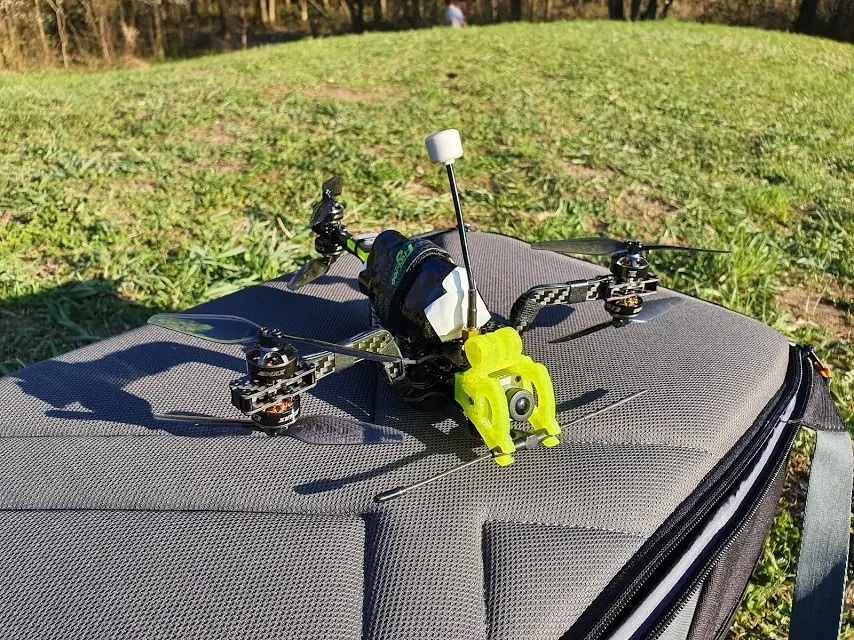

С 3s Li-Ion я получаю время полета около 16-20 минут (в зависимости от того, включена ли у меня GoPro или нет).
Для развлечения я создаю рамки для личных проектов и документирую процесс на своем Youtube-канале.
Подробности дизайна: https://youtu.be/a4PtNFgEqVc
Сборка и девичья: https://youtu.be/cPlAa_vi6e8
Летные характеристики:
скоро
Примечания к сборке:
Пластины двигателя надеваются на рычаги, а рычаги на основные пластины. Затем они закрепляются распорными болтами. Распорные болты немного короче деталей рамы, что обеспечивает очень плотное и надежное соединение.
Я не оставил лишнего пространства между деталями. Таким образом, в зависимости от диаметра сверла, которое используется в вашей мастерской с ЧПУ, вам нужно будет немного подпилить, чтобы убедиться, что деталь хорошо прилегает.
Я предлагаю использовать алюминиевые распорные болты, поскольку они значительно экономят вес.
Для крепления моторных пластин на рычагах необходимо:
12 распорных болтов M2 — 6 мм: https://www.aliexpress.com/item/32831145268.html
24 винта M2 — 3 мм
Для крепления кронштейнов к основным пластинам необходимо:
6 x M2 — распорные болты 18 мм: https://www.aliexpress.com/item/32831145268.html
12 винтов M2 — 4 мм (или до 6 мм, если они у вас уже есть)

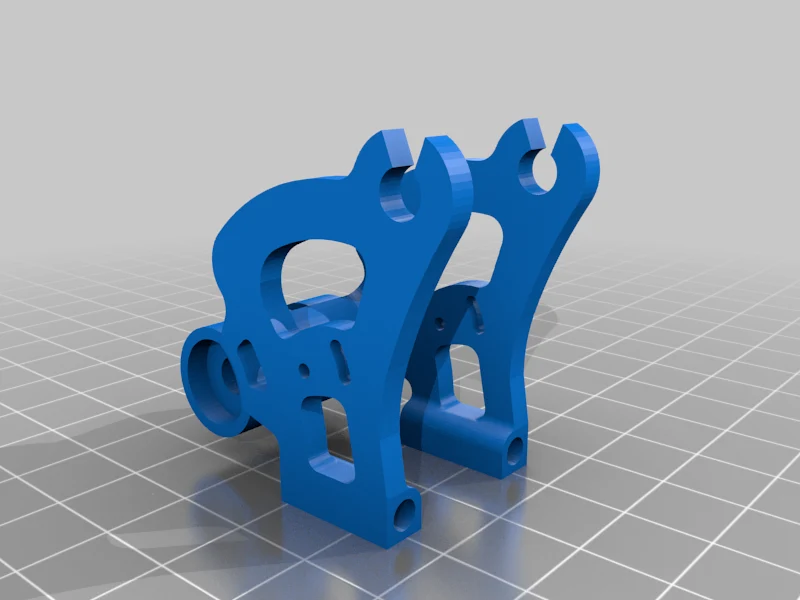

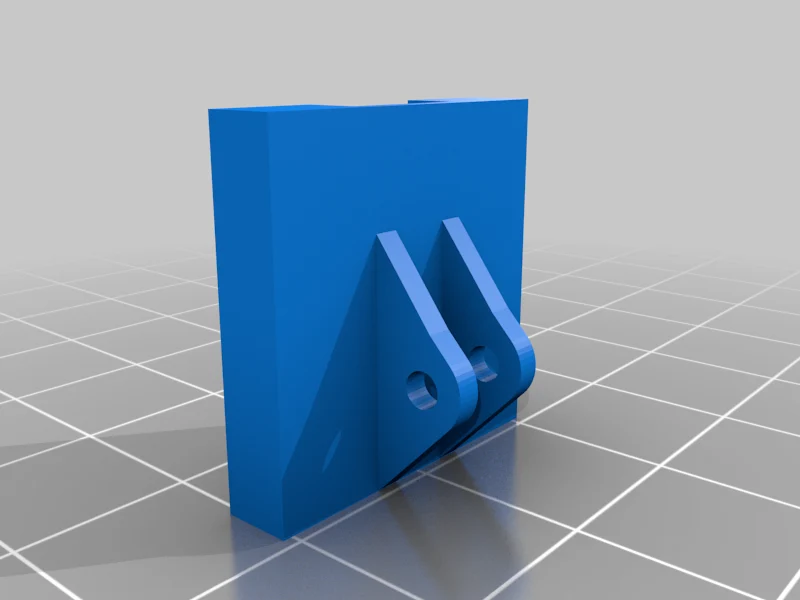

Для установки крепления камеры ТПУ необходимо:
2 распорных болта M2 — 18 мм: https://www.aliexpress.com/item/32831145268.html
4 винта M2 — 4 мм (или винты до 6 мм, если они у вас уже есть)
Для установки GPS-крепление ТПУ необходимо:
1 х М2 — 8 мм (или 10 мм)
1 х М2 — гайка
Хотелось бы, чтобы другие тоже построили это! Пожалуйста, пришлите мне сообщение, если вы это сделали (или ссылку на видео), или воспользуйтесь функцией «Сделано» :-)
Настройки печати
Бренд принтера:
Пруса
Принтер:
i3 МК2С
Разрешение:
200
Заполнение:
20
Нить: Пруса ТПУ
Категория: Радиоуправляемые транспортные средства
