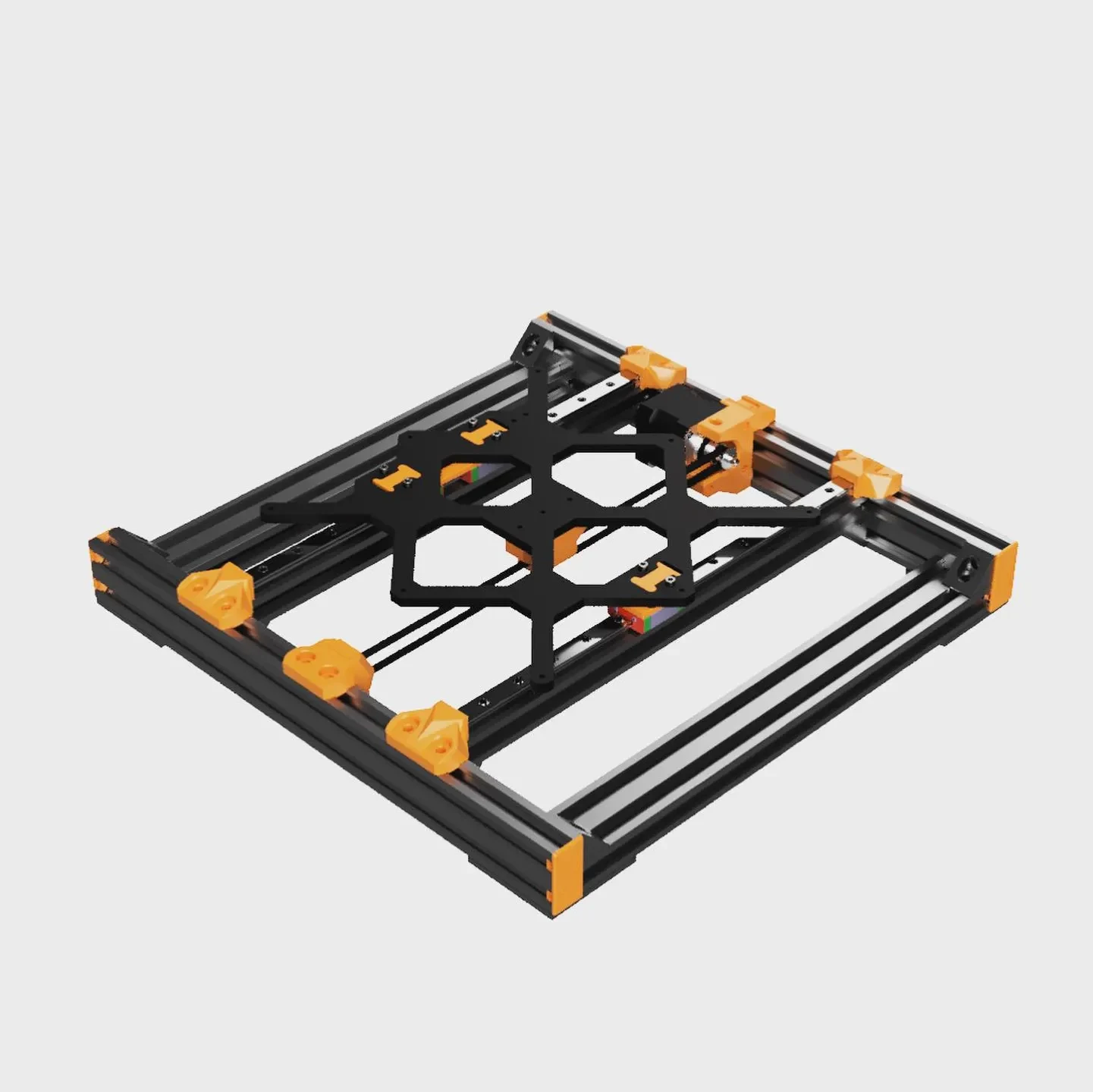

Модификация линейного рельса оси Y Prusa Bear - старая ко...

Такая конструкция обеспечивает более тихую работу, а также значительно повышает стабильность и жесткость оси Y. Для конструкции с двойным линейным рельсом важно не перегружать каретку, чтобы обеспечить плавную работу. Дизайн бамперов был вдохновлен/переработан Хуаном Пухолем на Thingiverse. Обязательно взгляните на его редактирование, так как он также включает в себя дизайн для модификаций X и Z Rail.

Необходимые детали:

2 алюминиевых профиля с V-образными пазами (331 мм)
2 линейных рельса (350 мм — C)
3 блока MGN12C
6 х М3 12 мм
6 x M3 6 мм потайная головка

Дополнительно:

10 x M3 5 мм (пользователи обнаружили, что 8 мм работает лучше)
10 Т-образных гаек M3
Их можно добавить для создания более прочного соединения линейных направляющих с профилем.

8 x M5 8 мм (пользователи обнаружили, что 12 мм работает лучше)
8 Т-образных гаек M5

Дизайн принтера Prusa Bear от gregsaun
https://github.com/gregsaun/prusa_i3_bear_upgrade

Вдохновение от Хуана Пухоля на Thingiverse
