Я поддержал Studio-X Mobile Paint Studio на Kickstarter, и теперь, когда выяснилось, что этот проект никогда не будет реализован, я решил создать свою собственную версию.

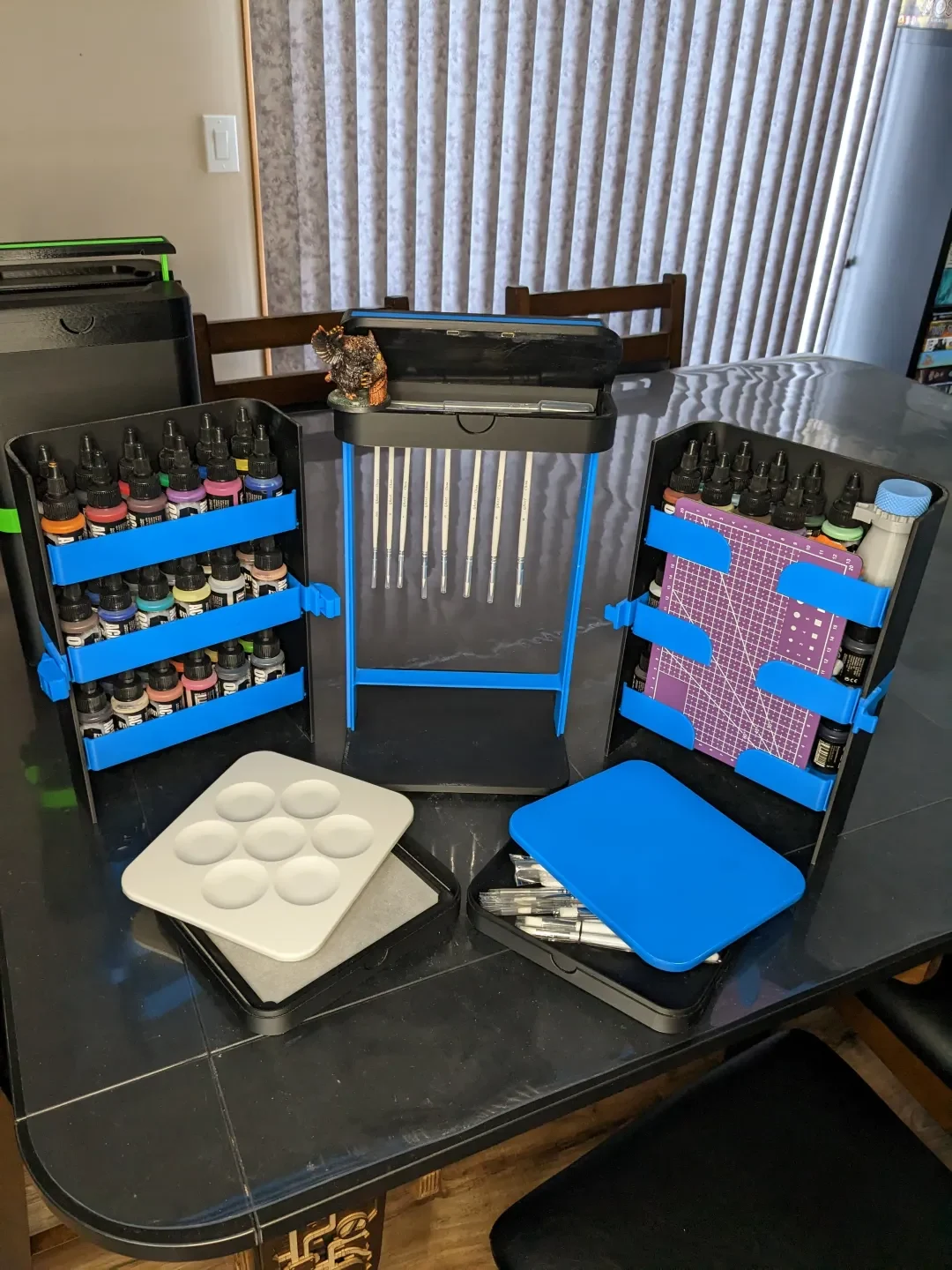

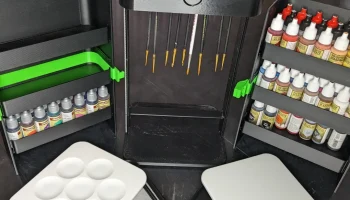

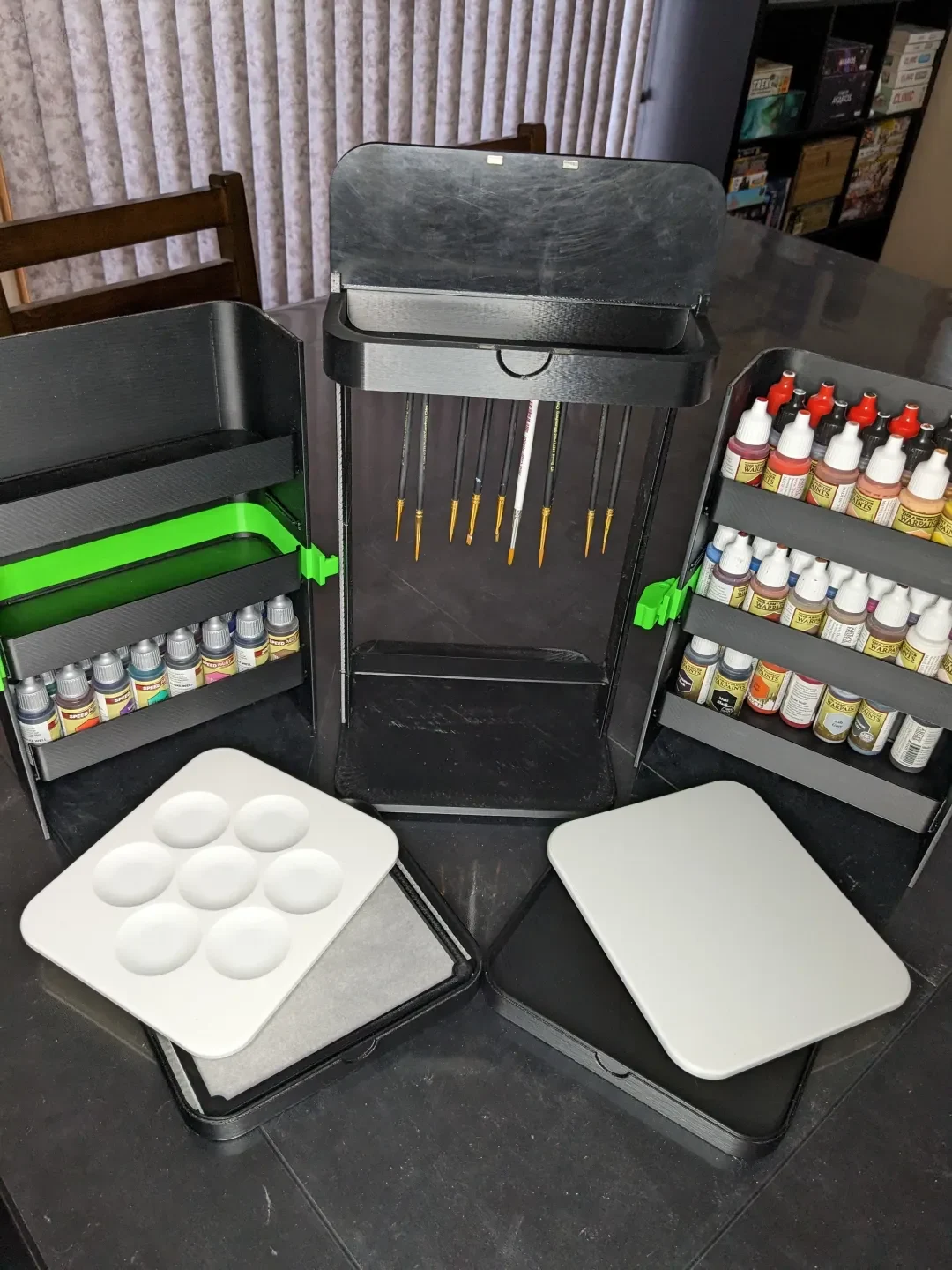

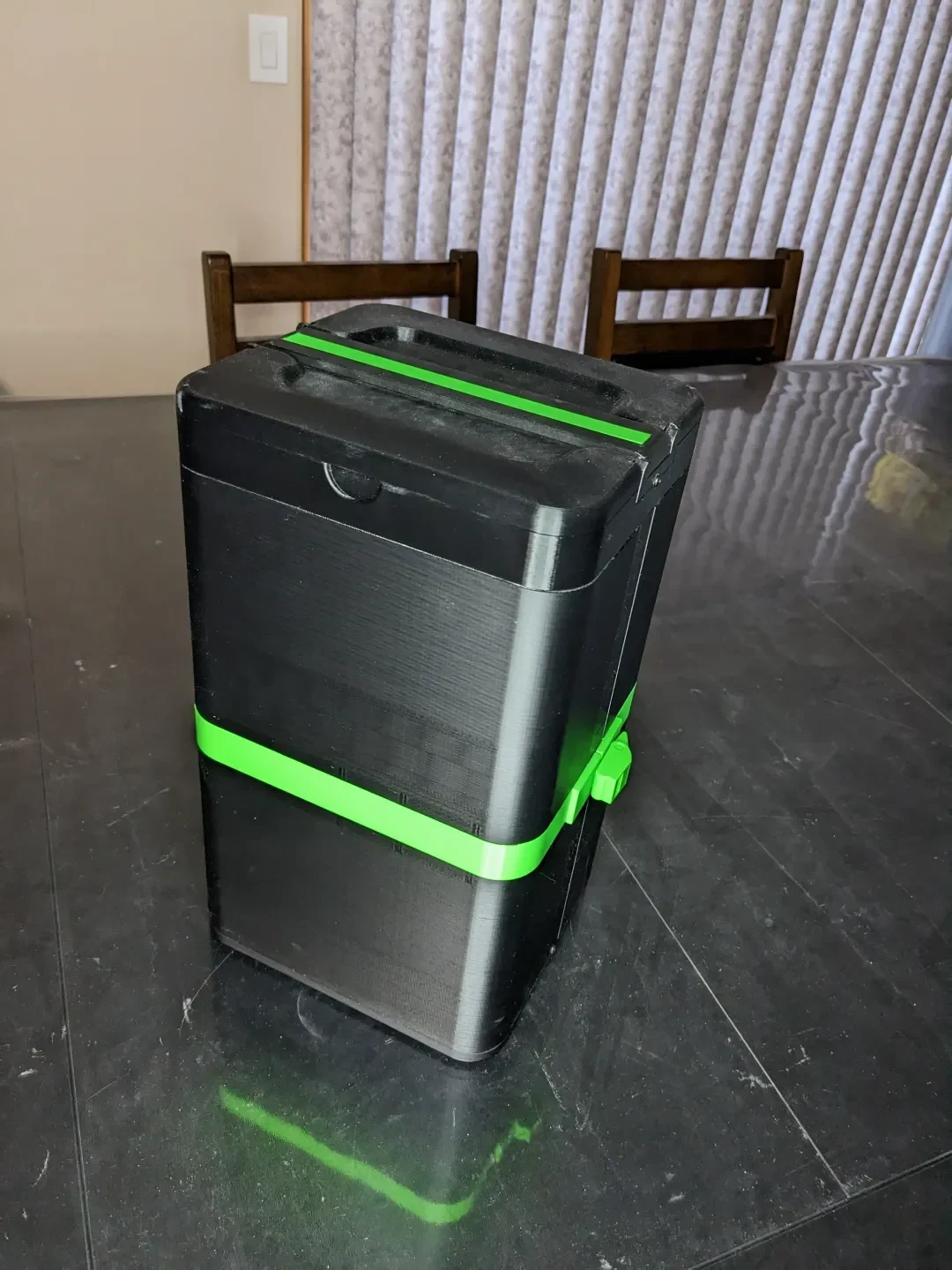

На фотографиях в зеленом футляре содержатся оба набора Army Painter Warpaints: Mega Set и Speedpaint: Mega Paint Set с большим количеством дополнительного места.

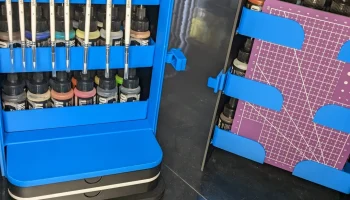

В синем футляре находится набор Pro-Acryl Mega Bundle (62 флакона).

Как указано, эта модель неполная, двери не имеют запирающего механизма, я переделал двери, включив сюда кулачковую заще��ку.

Как только я разработаю защелку, которую посчитаю приемлемой, я добавлю ее на эту страницу.

Все детали напечатаны из PLA/PLA Pro с высотой слоя 0,3 мм и заполнением 20 %, если не указано иное.

Детали следует печатать в ориентации, обеспечивающей оптимальную прочность.

Используйте кусочки нити в качестве штифтов, где это необходимо. Я использовал сверло диаметром 1,8 мм в тисках, чтобы рассверлить отверстия перед сборкой.

Список дополнительных деталей:

Магниты:

8x-6 мм x 2 (или 3) мм (круглые) — мокрая палитра

8x-8 мм x 3 мм x 2 мм (планка) — крышки/верхние лотки)

Винты:

2x-3 мм x 8 мм — Основание

2x — 3 мм x 20-30 мм — верхние лотки/петли/ручка

Суперклей-гель

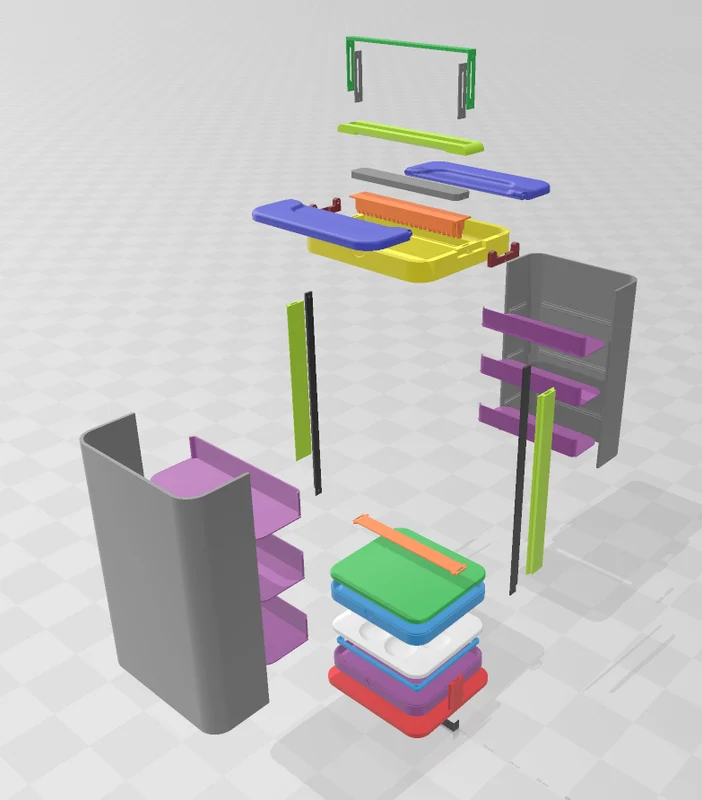

Печатные части:

Основной блок:

Рама/Опора (ABC)

ВертикальныйSupportBar.stl (2x) — использовать с Base.stl,

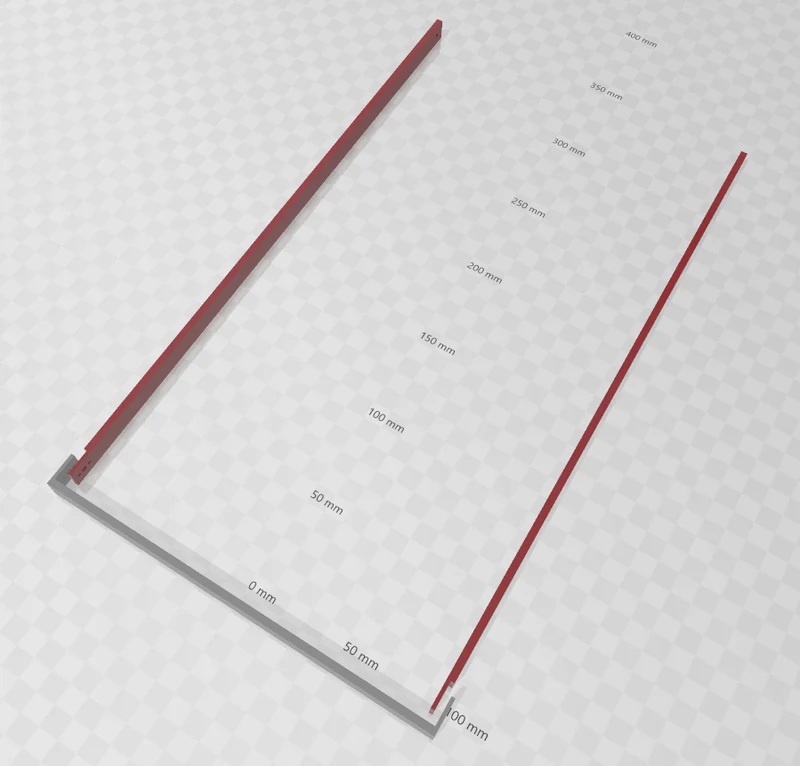

Вертикальная опора-SplitA.stl (2x) / Вертикальная опора-SplitB.stl (2x) — для кроватей меньшего размера
Поддержка — Wrap A.stl/Support — Wrap BC.stl (2x) — использовать базы «Support Under».
Опора — Wrap B.stl (2x) / Опора — Wrap C.stl (2x) — Для кроватей меньшего размера

База

Base.stl — стандартная печать, меньше поддержки, не рекомендую.

Основание — Опора Under.stl — Опора обертывается снизу, скрепляется винтами.

Основание — Опора снизу — Без винтов.stl — Нанесите много клея на опоры.

BracerBar.stl — устанавливается поверх коротких опорных крышек на основании, удерживает сумки/поддоны с мокрой водой вниз.

VertSupportCover.stl (2x) — закрывает опоры, применяет натяжение для жесткости. Первоначально они должны были быть изготовлены из алюминия, но версии из PLA, похоже, работают нормально.

VertSupportCover-Split.stl (4x) — Для кроватей меньшего размера

UpperTrays.stl — Верхняя часть, соедините опоры/ручки/опоры. — Установите 4 стержневых магнита, все они должны иметь одинаковую полярность для совмещения с крышками.

Шарнир.stl (2x)

Lid.stl (2x) — печать с опорами на рабочей пластине. Установите по 2 стержневых магнита в каждый с помощью суперклея, сначала проверьте полярность по файлу UpperTrays.stl.

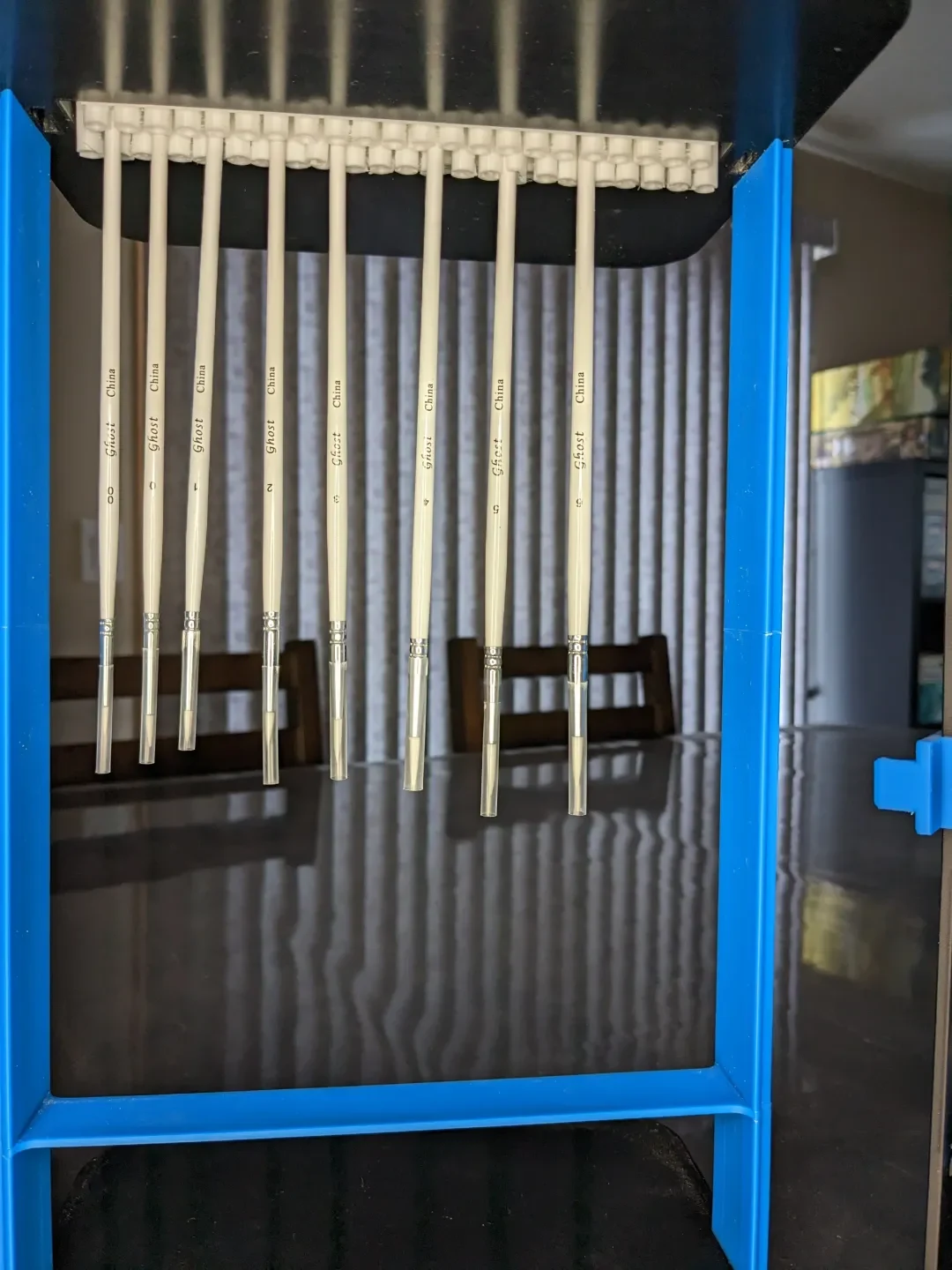

BrushHolder.stl — распечатайте на гибкой нити. Тестирование показывает, что он будет работать с большинством ручек кисти, которые у меня есть в круглых пространствах, ручки меньшего размера необходимо хранить в других местах.

BrushHolderTopPlate.stl — удерживает держатель щетки на месте, обеспечивает жесткость.

HandleWrap.stl

Ручка.stl

Ручка — Split A.stl / Ручка — Split B.stl (2x) — должна обеспечивать большую прочность при склеивании и закреплении булавками.

Сумки (сделайте 2 дна и 2 крышки, смешивайте и подбирайте)

+WetPaletteBottom.stl — Это скорее новинка, рекомендую загерметизировать эпо��сидным покрытием. Требуется 4 магнита размером 6 x 2 (или 3) мм. Вдохновлен дизайном Дэвида Уорбосса.

WetPaletteTray.stl — удерживает бумагу внизу. Требуется 4 магнита размером 6 x 2/3 мм.
ToteBottom.stl — Базовое решение для хранения данных
ToteLid.stl
PaletteLid.stl — полная новинка: используйте переменную высоту слоя, чтобы сделать кривую гладкой, а затем запечатайте ее, иначе капиллярное действие испачкает ее при первом использовании.
WetPaletteSpongeTemplate.stl — опционально. Помогает разрезать губку и бумагу.

Двери

Door.stl — Не делайте такие, у них нет защелок, посмотрите ремикс. Когда-нибудь я спроектирую защелку, которая мне действительно понравится, и опубликую ее здесь.
Door-Split-Band.stl — см. выше, вы, вероятно, будете разочарованы, если распечатаете его вместо измененного варианта с защелками.
Door-Split-Lower.stl (2x)/Door-Split-Upper.stl (2x) — используйте их с обновленными файлами Door-Split-Band-Latch-A.stl и Door-Split-Band-Latch-B.stl.
Shelf.stl — Всего вам нужно 6 полок,

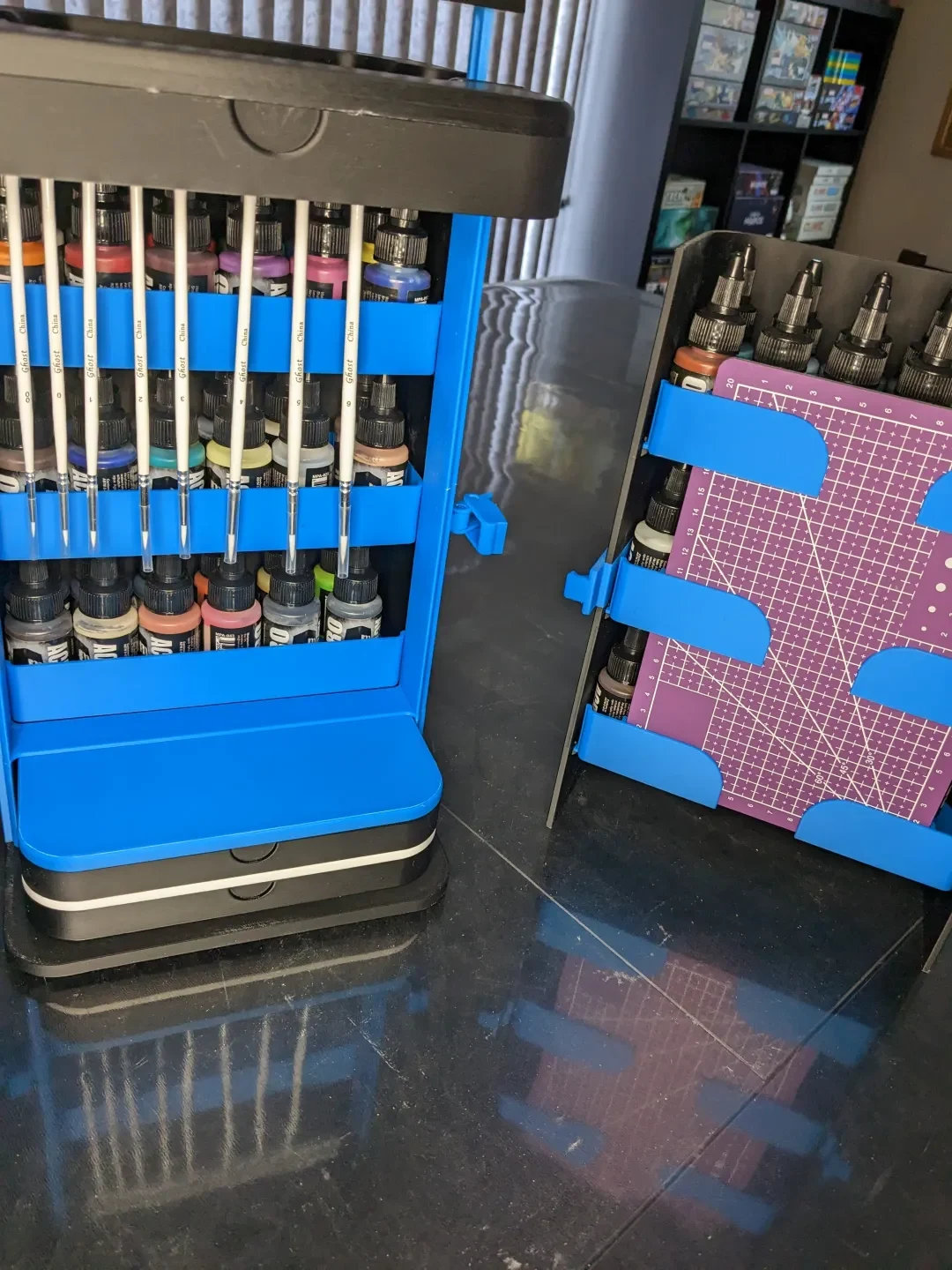

Дополнительно: Полка — коврик для резки Bottom.stl (1 шт.) / Полка — коврик для резки Upper.stl (2 шт.) — должна вмещать коврик для резки формата A5.

Инструкции по сборке:

Приклейте/прикрепите распечатанные детали рамы. Я использовал гель Gorilla Super Glue Gel, чтобы дать немного времени переместить детали. Обрезать
