Конверсия 75-мм вентилятора для сушки накаливания Crealit...
Ремикс от MikeB's Design, спасибо Майку:
https://www.printables.com/model/1343893-75mm-fan-conversion-for-creality-space-pi-filament
Конструкция MikeB предназначена для SpacePi с меньшим воздуховодом, ведущим к нагревательному элементу. Возможно, для более новой или более старой версии сушилки Creality SpacePi… я не смог найти никакой информации о различных версиях.

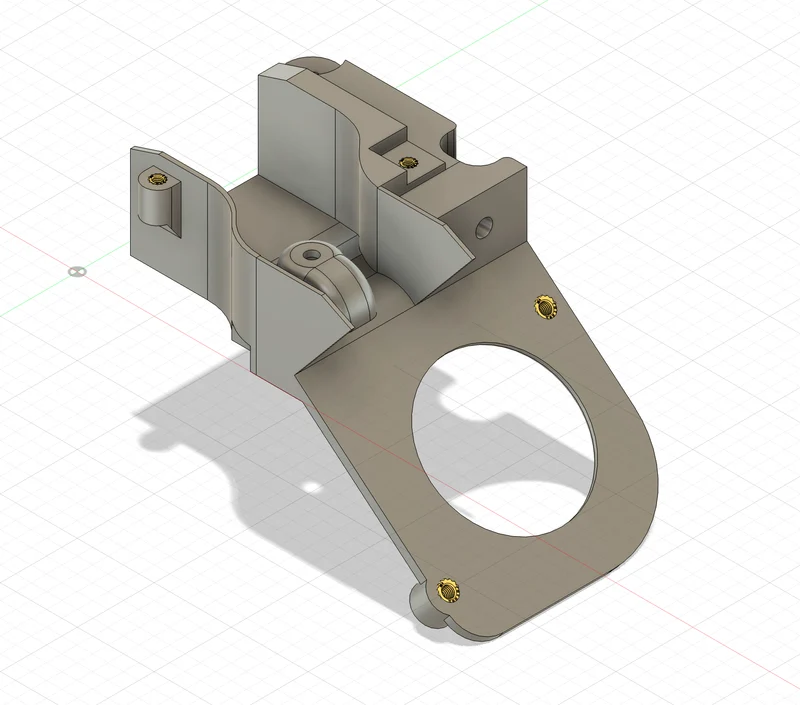

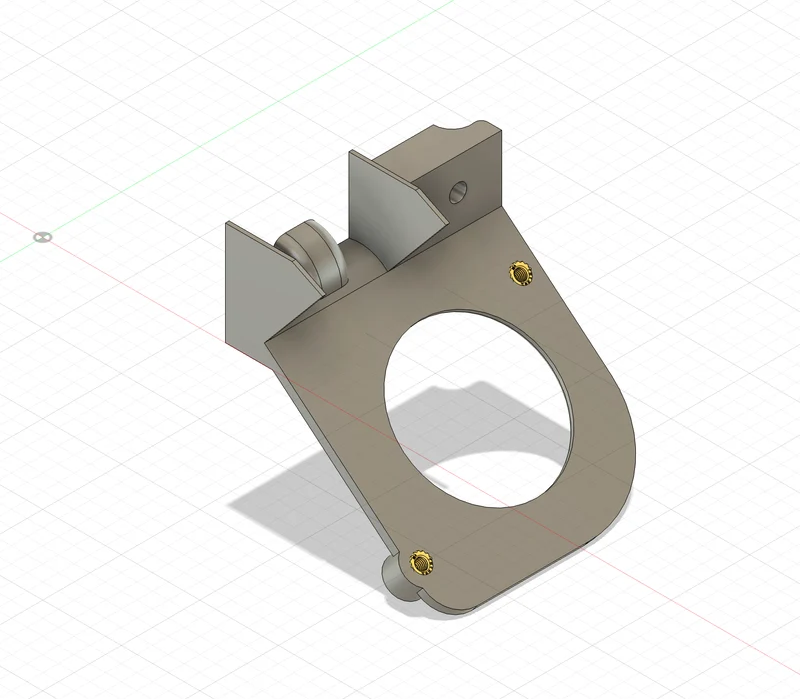

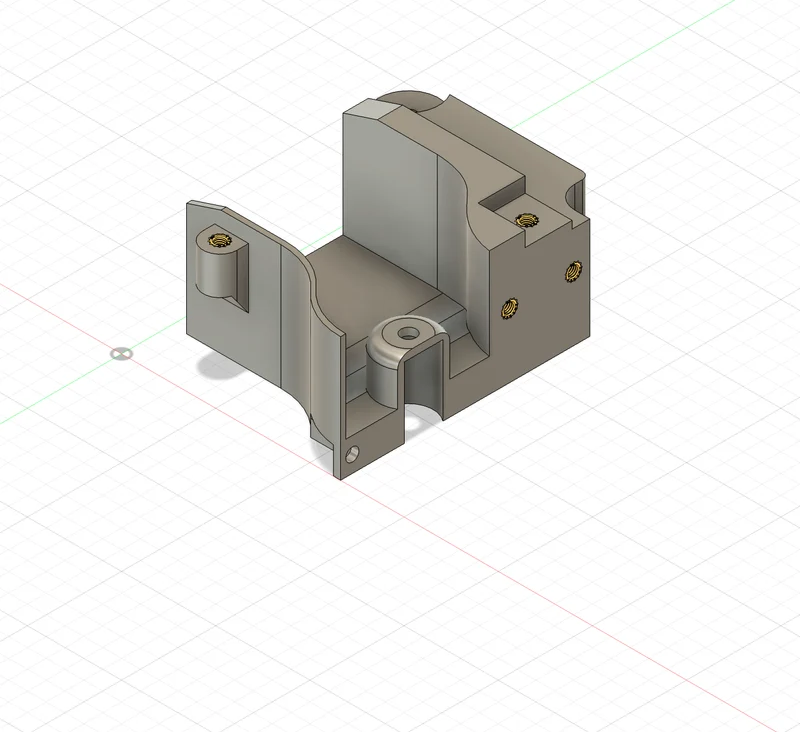

Мой ремикс — немного более светлый AirDuct для нагревательного элемента и добавлены вставки Rutex M3 и M4. Дополнительно к оригинальной конструкции вам понадобятся:
5 вставок M3 (например, Rutex M3x5,7)
2 вставки M4 (например, Rutex M4x8,1)
Оригинальное описание от Майка:

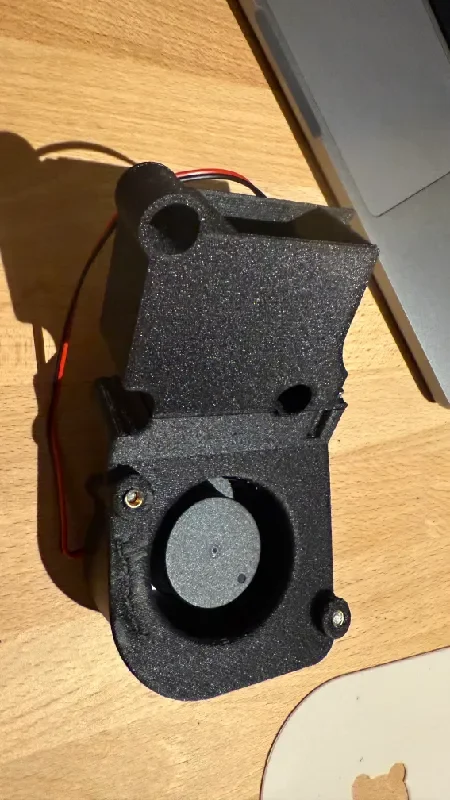

Оригинальный вентилятор вышел из строя (начал ужасно шуметь и явно скоро перестанет работать). Мне не удалось найти точную замену в Интернете, поэтому я ку��ил воздуходувку размером 75 x 75 x 30 мм (с шарикоподшипниками), которая, казалось, подошла. Этот комплект для переоборудования представляет собой крепление для вентилятора и воздуховод для подачи воздуха к обогревателю. Новый вентилятор работает хорошо (во время моего первого теста температура в сушильной машине поднималась очень быстро) и он тише, чем оригинальный вентилятор, когда он был новым!
Вам понадобится:
75-мм вентилятор, 12 В, 300 мА (Amazon: https://www.amazon.ca/dp/B087TRYH9M?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1), включая крепежные винты и гайки
(2) Винты с головкой под торцевой ключ M3x10
(3) Винты с головкой под торцевой ключ M3x6 или M3x8.
Оригинальные крепежные винты вентилятора (повторно используются для крепления нового крепления к тем же стойкам)
В Интернете есть несколько мест, где описывается, как разобрать Creality Space Pi. Однако это непросто… https://wiki.creality.com/en/3d-printer-accessories/replace-dryer-fan
Я напечатал эти детали с помощью поликарбонатной нити, чтобы гарантировать, что они выдержат нагрев. Я использовал стандартные настройки (слои 0,2 мм, 2 периметра, заполнение гироида 15%, плотные опоры — закрашены, см. файлы .3mf). Крышка тонкая, и ей нужны были поля и опоры.

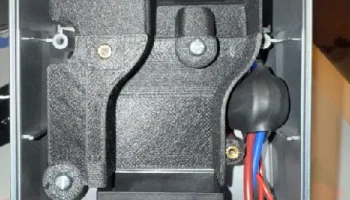

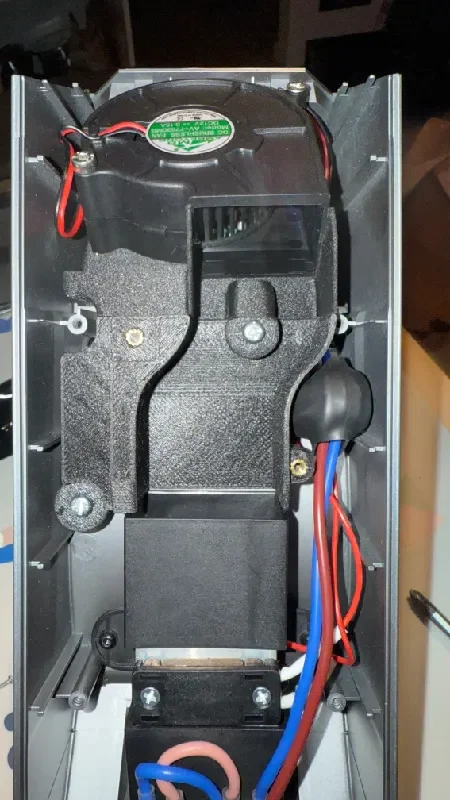

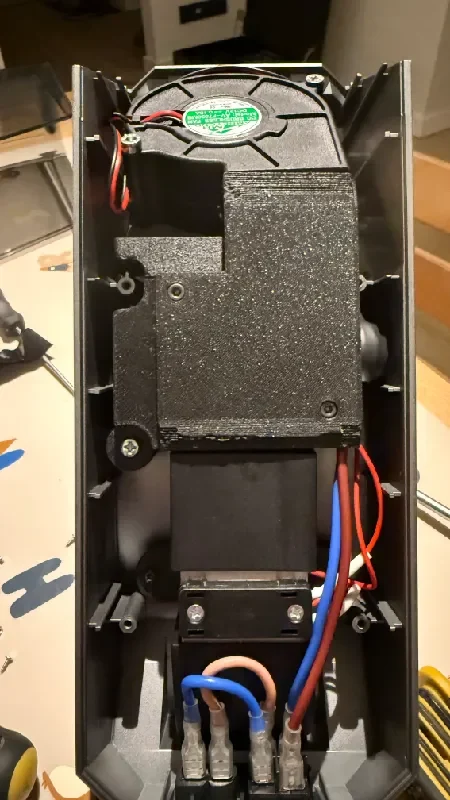

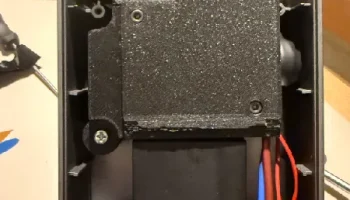

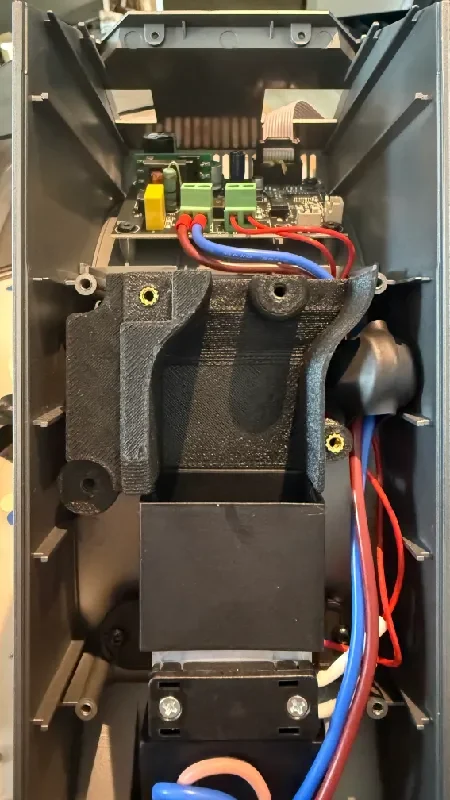

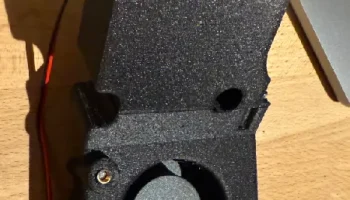

Фотографии представляют собой более раннюю версию дизайна, хотя для улучшения посадки были внесены лишь небольшие изменения.
