Кабельная цепь Bambu Labs новой конструкции (P1P P1S X1 X...

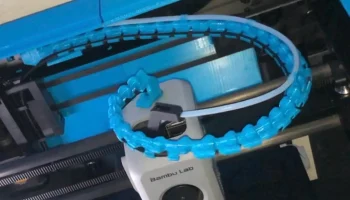

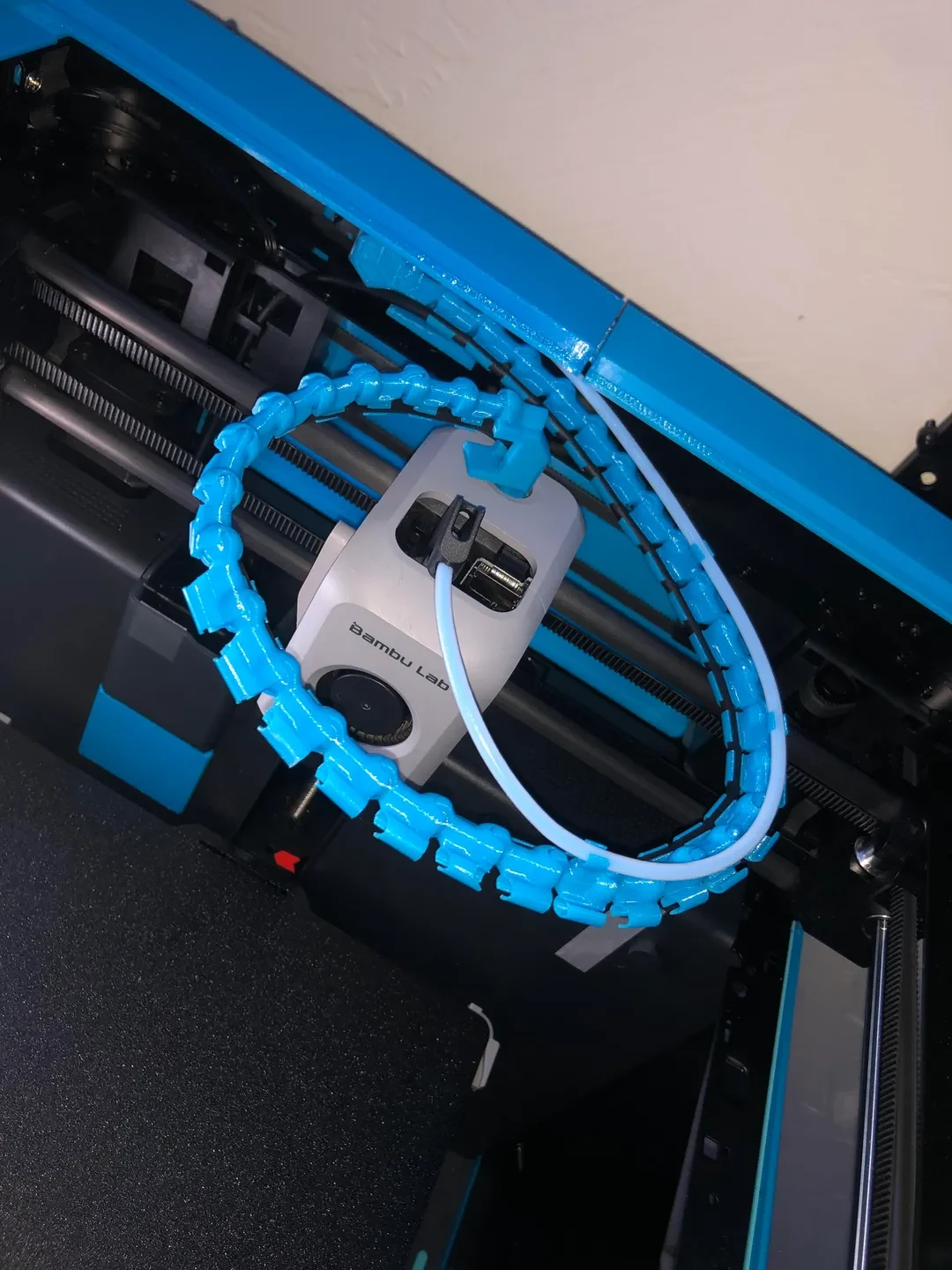

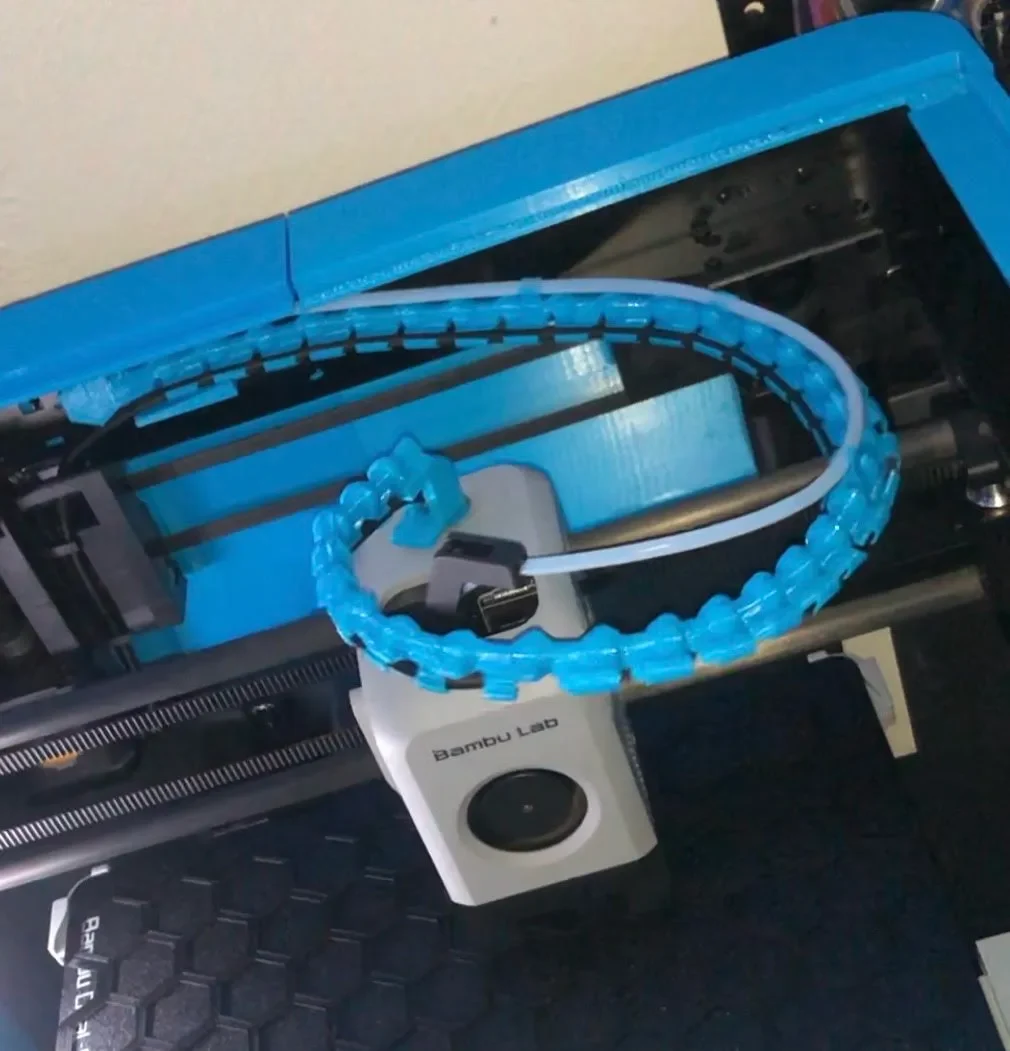

Свежий взгляд на тросовую цепь в попытке предотвратить провисание и трение карбоновых стержней. Обратите внимание, что эта цепочка не идеальна на 100 %, поскольку это первая ее версия, и она все еще проходит тестирование. Я новичок в CAD, но если кто-то более опытный захочет протестировать/сделать ремикс, я буду очень признателен. Мне очень нравится внешний вид этой цепочки, но у меня до сих пор возникают проблемы с ее застреванием при быстрых перемещениях к правой стороне кадра (в основном, когда кровать полностью заполнена до правого края). Если у кого-то есть какие-либо мысли или идеи, как заставить это работать идеально, пожалуйста, дайте мне знать! Решил загрузить его сюда, чтобы получить отзывы/понимание.
Чтобы установить цепочку, начните с добавления нескольких нагреваемых вставок м3 в часть «начального крепления», которая крепится к раме принтера чуть выше отсека для корма внутри машины. Внешняя направляющая из ПТФЭ крепится на задней стороне детали «начало крепления» на внешней задней части принтера и на самом деле не требует вставок. Я обнаружил, что для ее фиксации проще сделать собственную резьбу с помощью болта М3.
Далее вы хотите использовать «Основные звенья» для большей части цепочки. Кабель, идущий к экструдеру, находится в кольце с открытой стороной (обратите внимание, что они предназначены для плотной посадки, и, возможно, их придется слегка согнуть, когда вставляете кабель в петлю). Также распечатайте несколько ссылок «Направляющие из ПТФЭ» с включенной автоматической поддержкой дерева. Они предназначены для удержания трубки из ПТФЭ на месте вдоль цепи. В настоящее время я использую 3 из них, равномерно расположенных в средней части цепи, где обычно находится основной изгиб.
И, наконец, последняя часть цепочки из «8-10 звеньев», которая была изменена, чтобы сделать ее немного более закругленной, поскольку основные звенья, казалось, хотели зацепиться за бит переднего экрана во время запуска G-кода. Обязательно включите автоматическую поддержку дерева для этих последних 8-10 ссылок. Если зацепление по-прежнему является проблемой, я обнаружил, что надежная версия этого управления USB-кабелем полностью исправляет ее https://www.printables.com/model/396083-bambu-lab-p1p-usb-cable-management-plate/files
Затем последние звенья доходят до «концевой части», которая крепится к экструдеру (обратите внимание, что вам придется снять резиновую вставку, если вы еще этого не сделали), после чего она должна встать на место, но прежде чем пытаться вставить ее, убедитесь, что плоское место выровнено.
Опять же, если кто-то готов помочь мне заставить это работать идеально, я был бы очень признателен!
