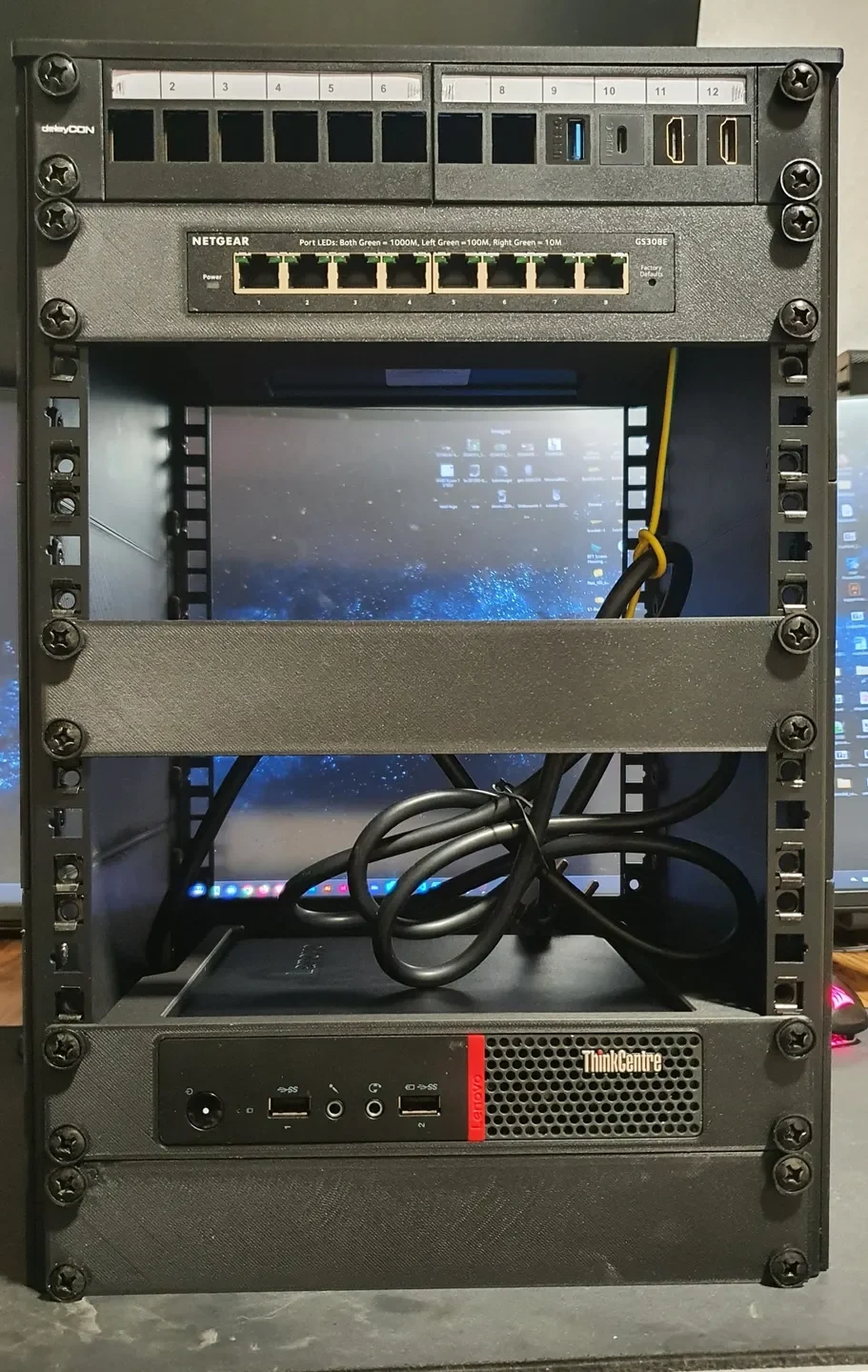

YASR - Еще одна серверная стойка - 10-дюймовая модульная ...

YASR в настоящее время находится в стадии разработки. Со временем добавлю больше панелей.

Важно: Передние панели соответствуют размерам, указанным в EIA-310/Eurocard. Стойка (U) имеет высоту 1 ¾ дюйма или 44,45 мм, а для стойки шириной 10 дюймов — 254 мм. Усадка отпечатков FDM автоматически обеспечивает пространство между соседними установленными компонентами.

Монтажные отверстия также соответствуют спецификациям и допускают регулировку на несколько мм по горизонтали и совсем немного по вертикали.

Планируется

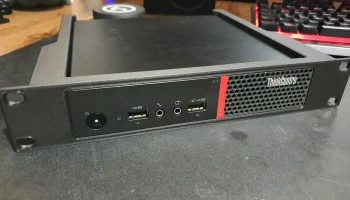

✅ Lenovo ThinkCentre M7XX/M9XX
Raspberry PI4/PI5 1U (с OLED/одинарной патч-панелью/GPIO-панелью)
Кластер Raspberry PI4/PI5 2U
ПиНАС/ПиКВМ

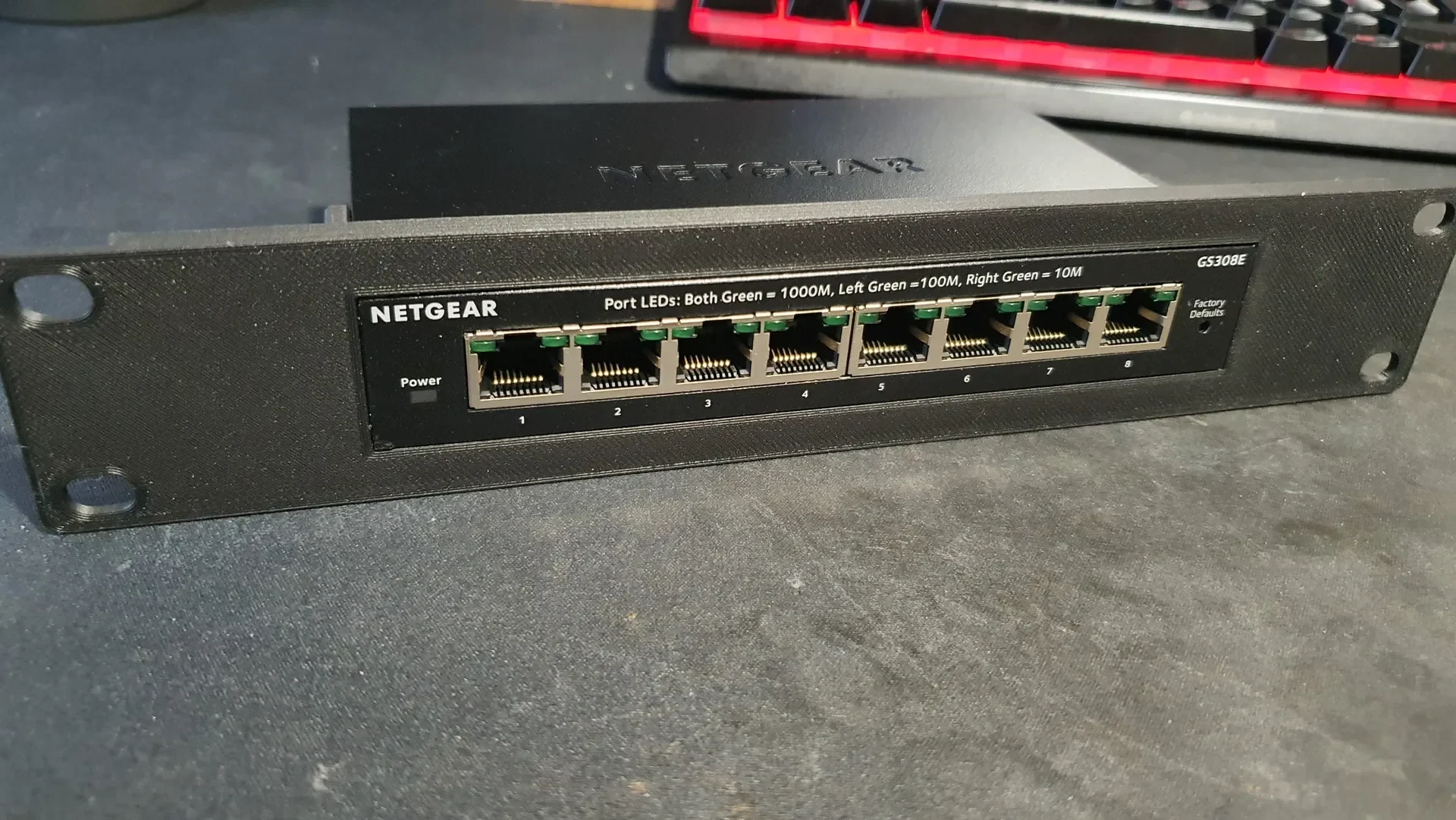

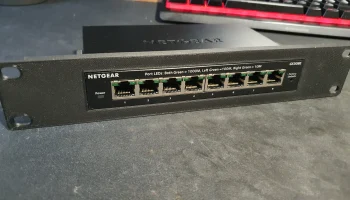

✅ 8-портовый коммутатор Netgear GS308E
Источник питания и/или управляемый PDU
Поддержка мини-ИБП

Необходимые детали

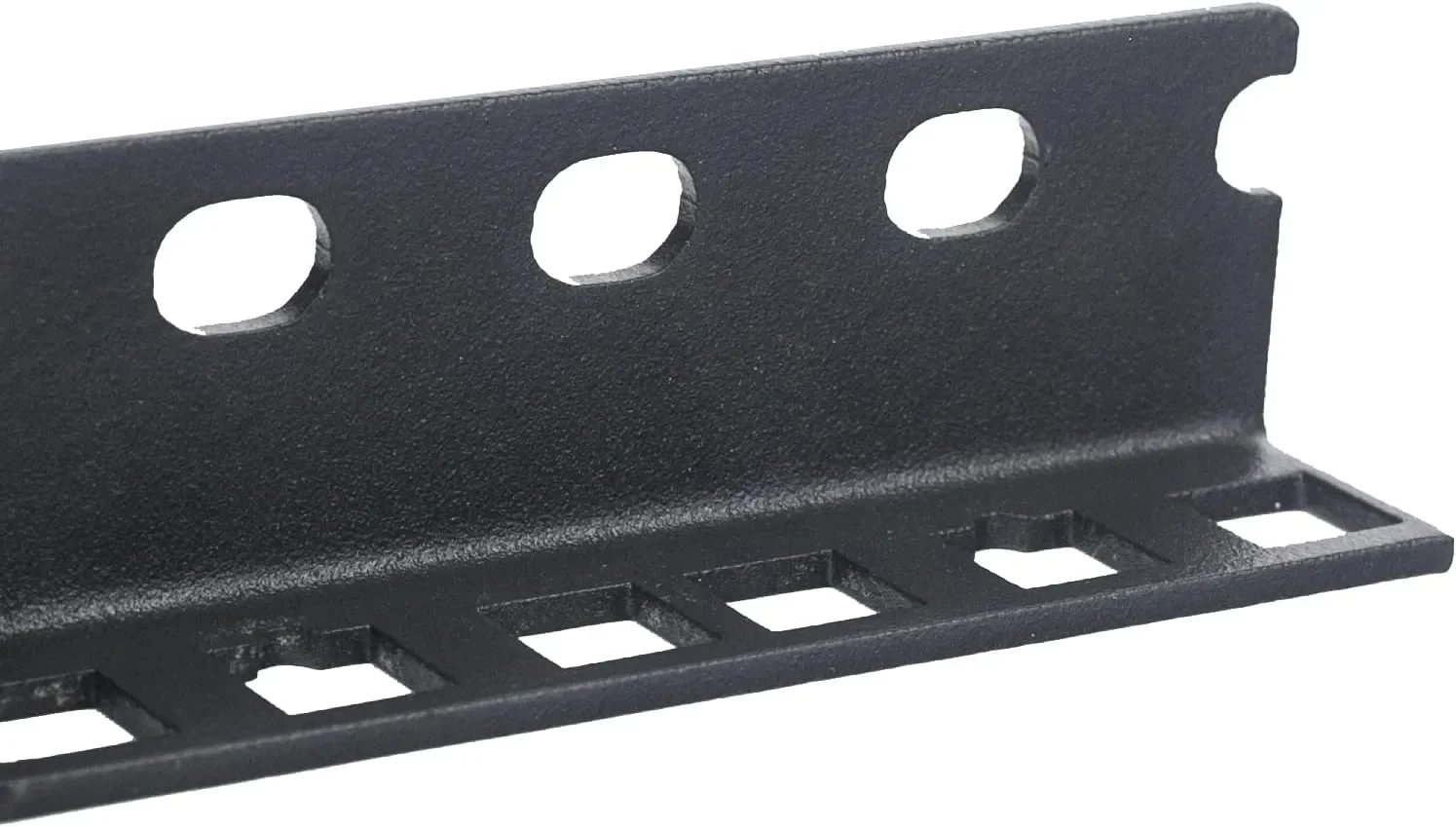

Рейлинги для стоек от HMF ( https://hmf.de/collections/10-zoll-zubehoer), также доступны на Amazon и в других магазинах (вам нужно будет самостоятельно проверить наличие на международном рынке). Расстояние между отверстиями для боковых панелей обеспечивает чрезвычайную жесткость (и прямоугольность).
Стандартный набор крепежных винтов для стоек (М6), не менее 50-60 шт.
Тепловые вставки M3x4x4
Винты M3x6 BHCS

Печать

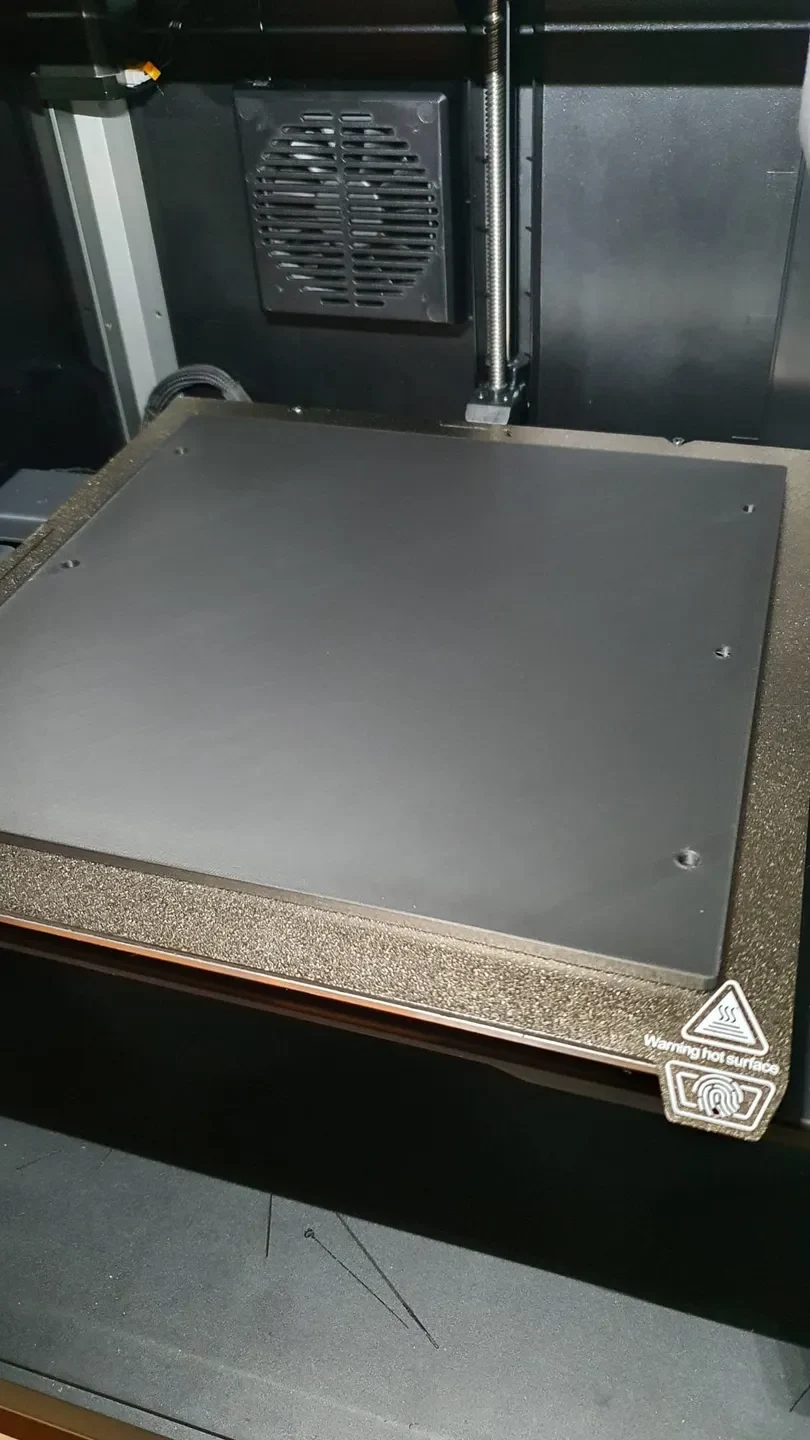

Настоятельно рекомендуется объем сборки 300 мм (здесь все идеально подходит). Я использовал стандартный K1 Max с закаленным соплом (0,4).

Примечание. Дайте более крупным деталям (боковым панелям высотой 3U и крышке) медленно остыть в принтере! В противном случае они могут немного деформироваться, но это зависит от используемой нити.

Нить

Это ваш выбор. Я использовал нить Green-TEC PRO CF от экструдера, которая обеспечивает высокую термостойкость (VICAT A 165°C/HDT-B 115°C), а в качестве компаунда с 10% CF — очень высокую жесткость. Печать при температуре 240°C/70°C сработала просто великолепно.

Обработка

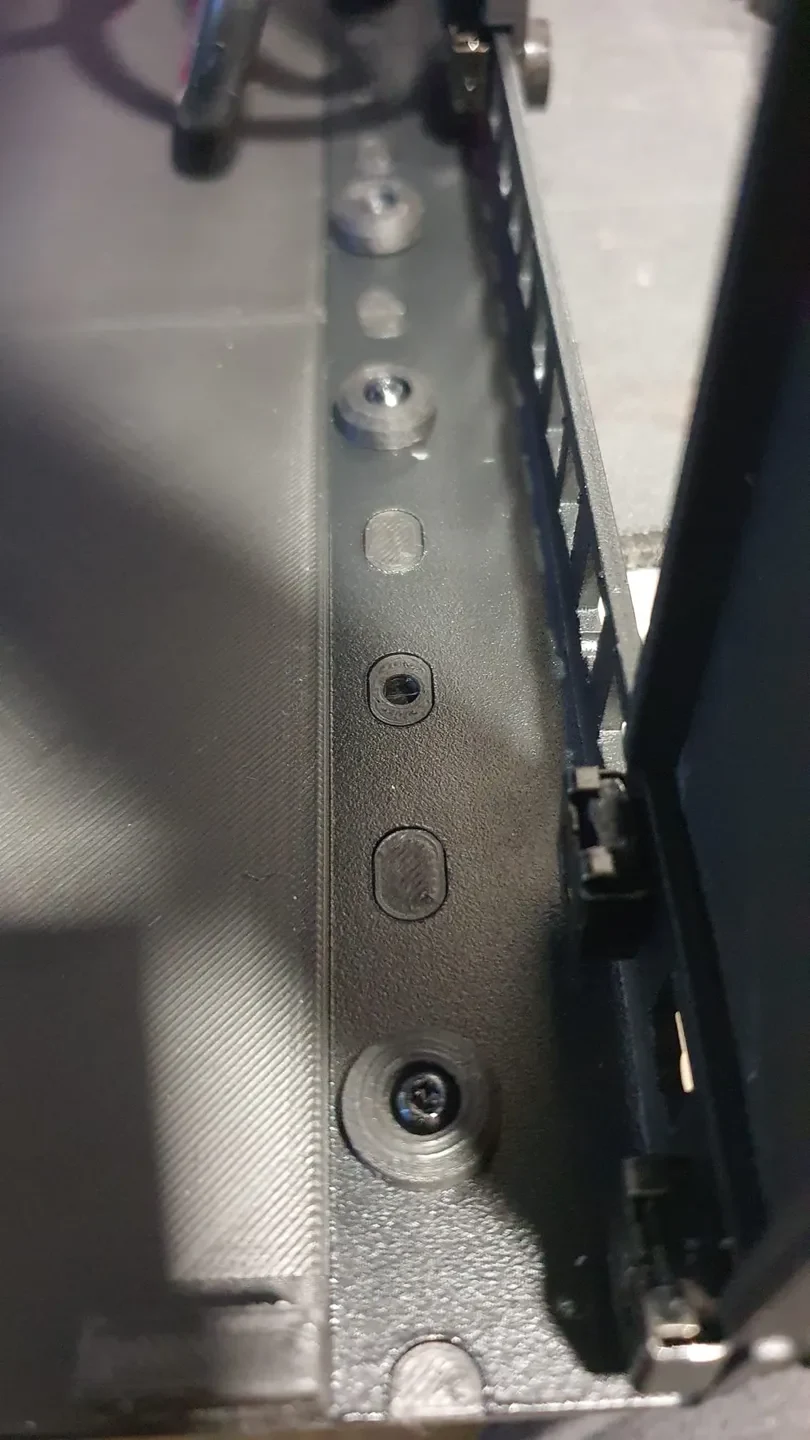

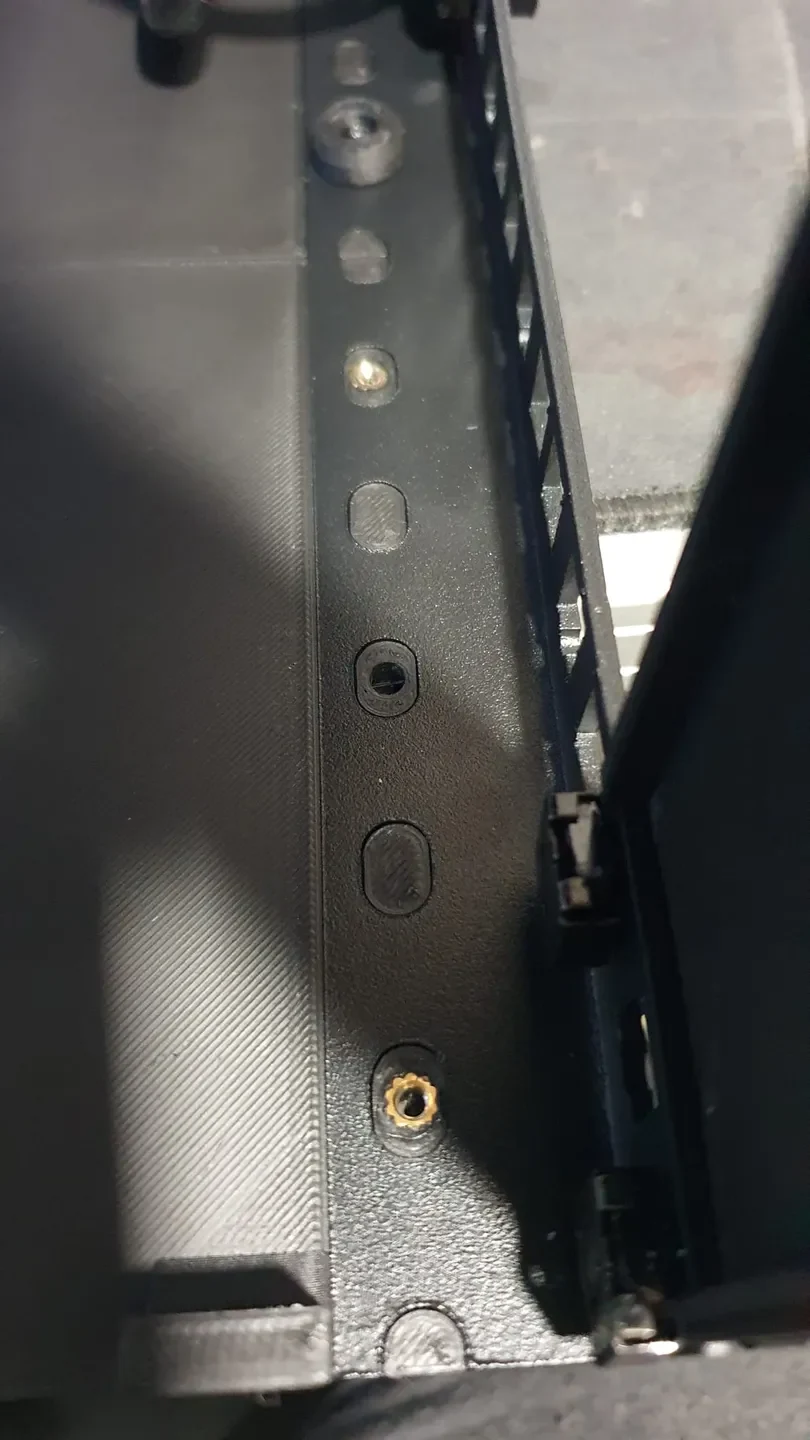

И��пользуйте пресс с термовставкой, чтобы выровнять их. Не задвигайте слишком далеко, иначе в боковых панелях появится дыра (глубина отверстий ровно 4 мм). Оставьте их немного торчащими и используйте долото или что-нибудь плоское, чтобы вдавить их. Используйте метчик M3, если внутри нити есть нить, чтобы очистить их вручную. Вы также можете использовать долото (или линейку), чтобы сохранить форму деталей после вставки.

Для нижней части крышки можно использовать напильник, чтобы сгладить края. Тогда он будет сидеть идеально (на случай, если ваше значение PA не настроено должным образом).

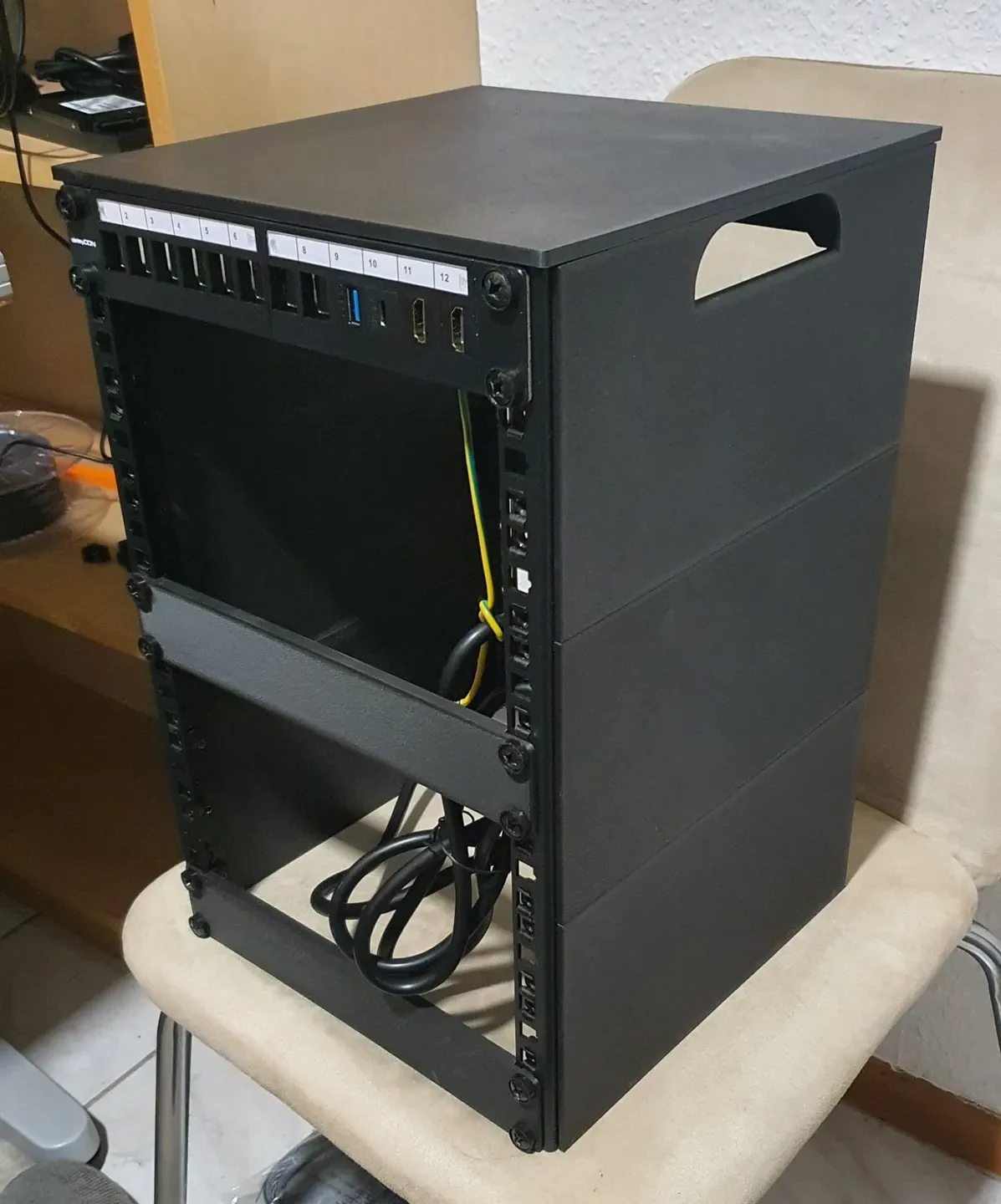

Сборка

Мне не нужны были внешние винты на боковых панелях или крышке. Поэтому вам следует собрать первую и переднюю/заднюю панели в качестве второго шага.

Ремиксы

Я с нетерпением этого жду, поэтому скоро выпущу файлы Fusion 360 и/или STEP.
