Замок Ortlieb QL3.1, улучшенный дизайн

Это улучшенная конструкция замка по сравнению с оригинальной конструкцией.
-меньше материала и быстрее печатать
— более низкий профиль, менее очевидный
— легче прикреплять и снимать
-должен быть более безопасным на неровных тропах/дорогах
-более устойчив к случайному снятию с груза, установленного на стойке

ссылка на оригинальный дизайн:

https://www.prusaprinters.org/prints/42699-ortlieb-ql31-security-or-lock-clips

У меня есть комплект сумок Ortlieb для моего городского велосипеда, в которых используется система крепления QL3.1. Они прекрасно работают, удобны и просты в использовании, а также делают сумку более компактной для переноски велосипеда. Однако у них нет «заводской» опции безопасности. Я часто паркую свой велосипед у продуктового мага��ина и т. д. и хочу удержать случайных воров от кражи моих сумок.

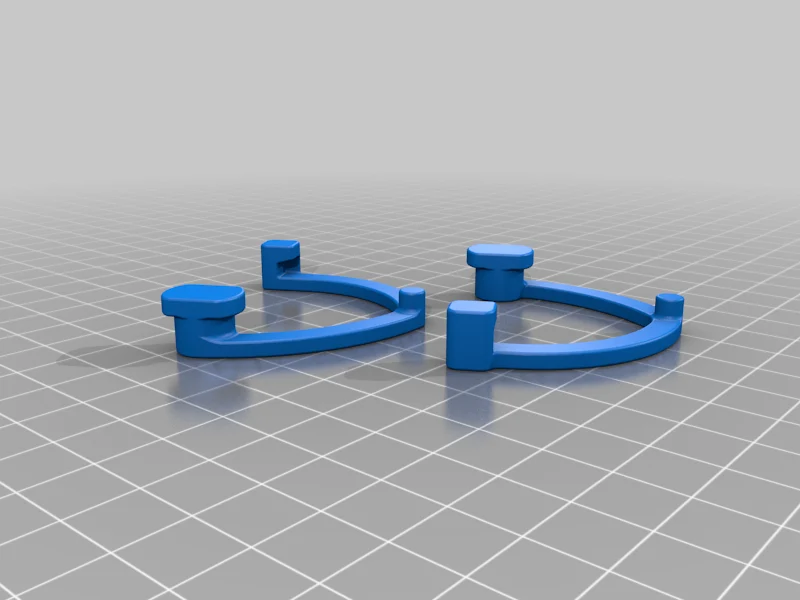

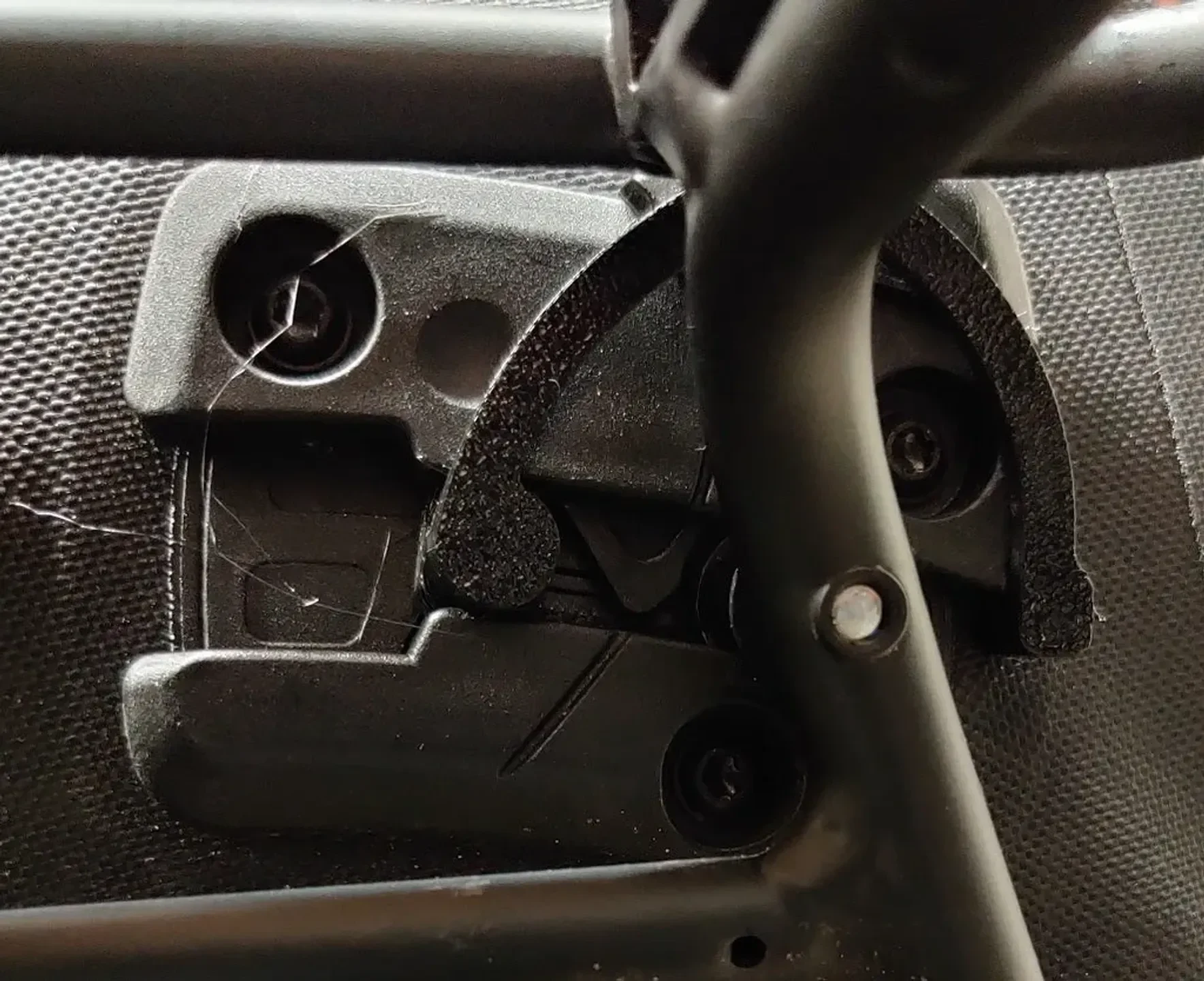

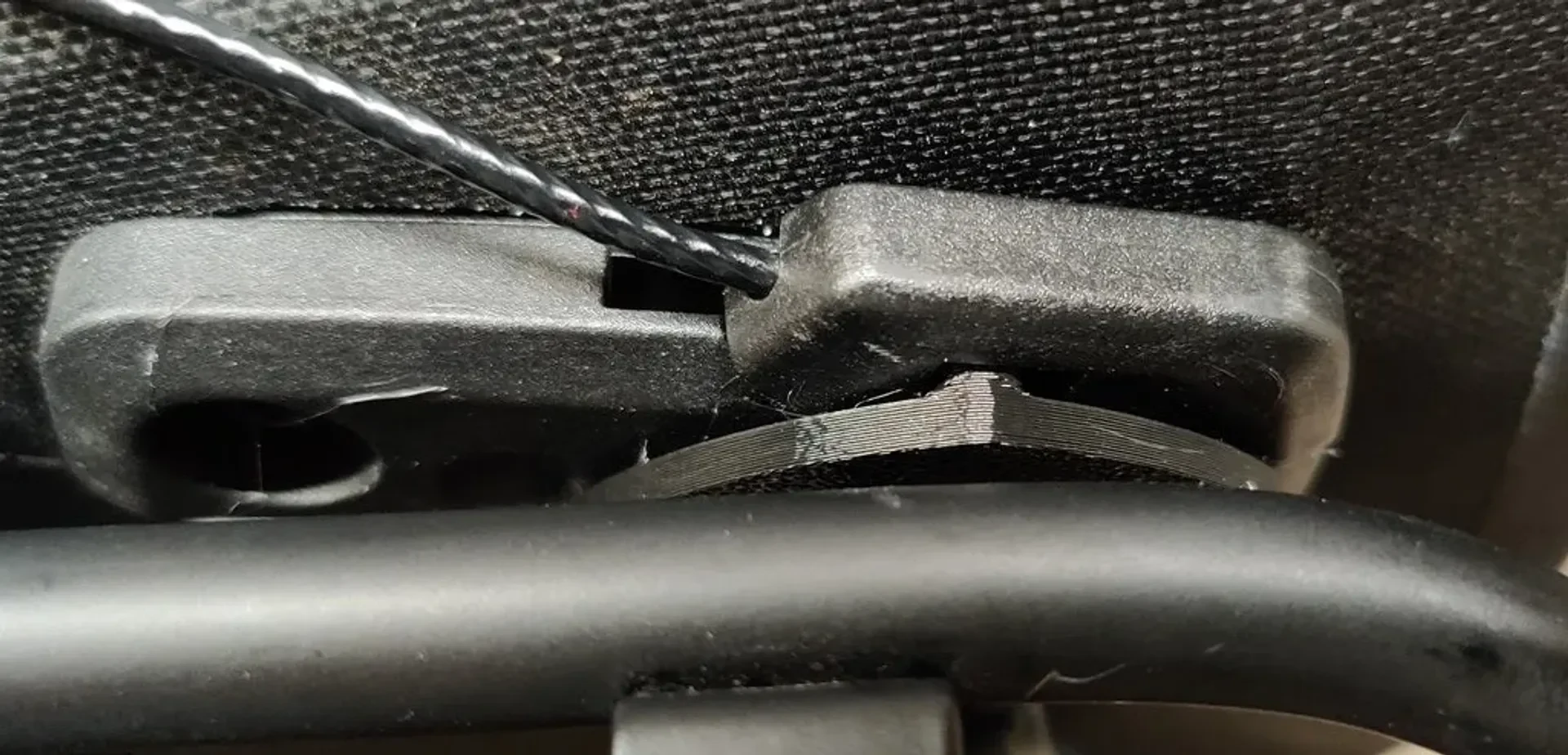

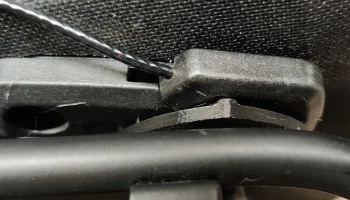

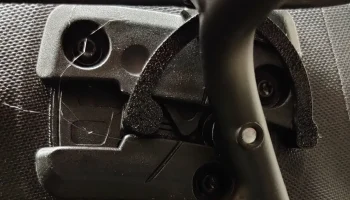

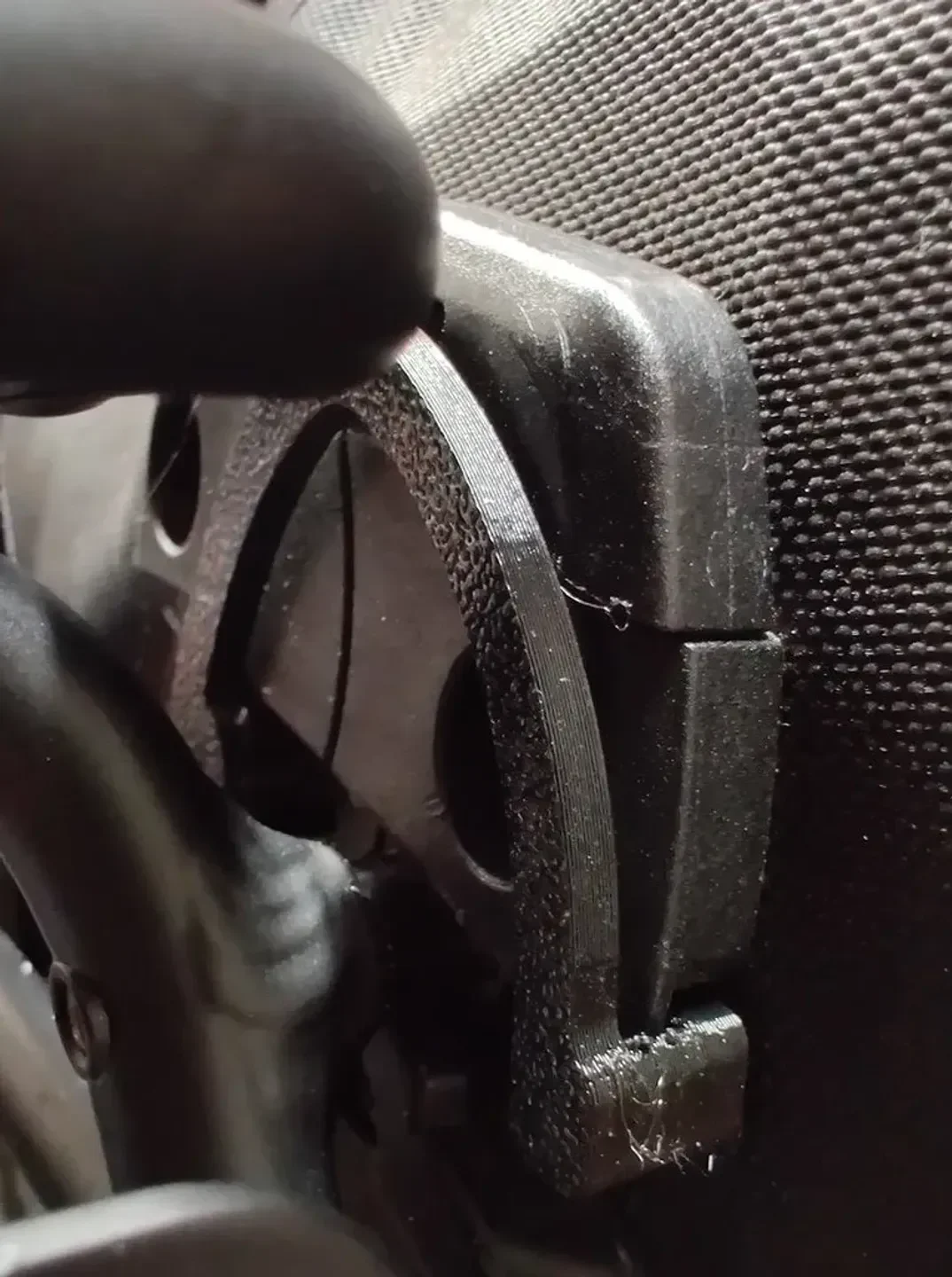

Итак, я разработал эти клипы. Вам нужно будет использовать как правый, так и левый (включенные в парные файлы) клипы. Если вы используете только один мешок, его все равно можно легко снять. Эта клипса как раз и не дает механизму Ортлиба раскрыться. Очевидно, что вор, у которого есть время и мотивация, быстро это поймет и удалит один или оба зажима.

Как всегда, я включил файлы Solidworks 2020 для вашего удовольствия от повторного микширования.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

200

Заполнение:

70%

Нить:

Универсальный PETG Черный

Примечания:

Я использовал PETG для обеспечения прочности, однако любой относительно нехрупкий материал подойдет.

Я бы порекомендовал использовать черный цвет, чтобы сделать зажимы безопасности неочевидными.
