Модификация "Цифрового велосипедного измерителя натяжения...

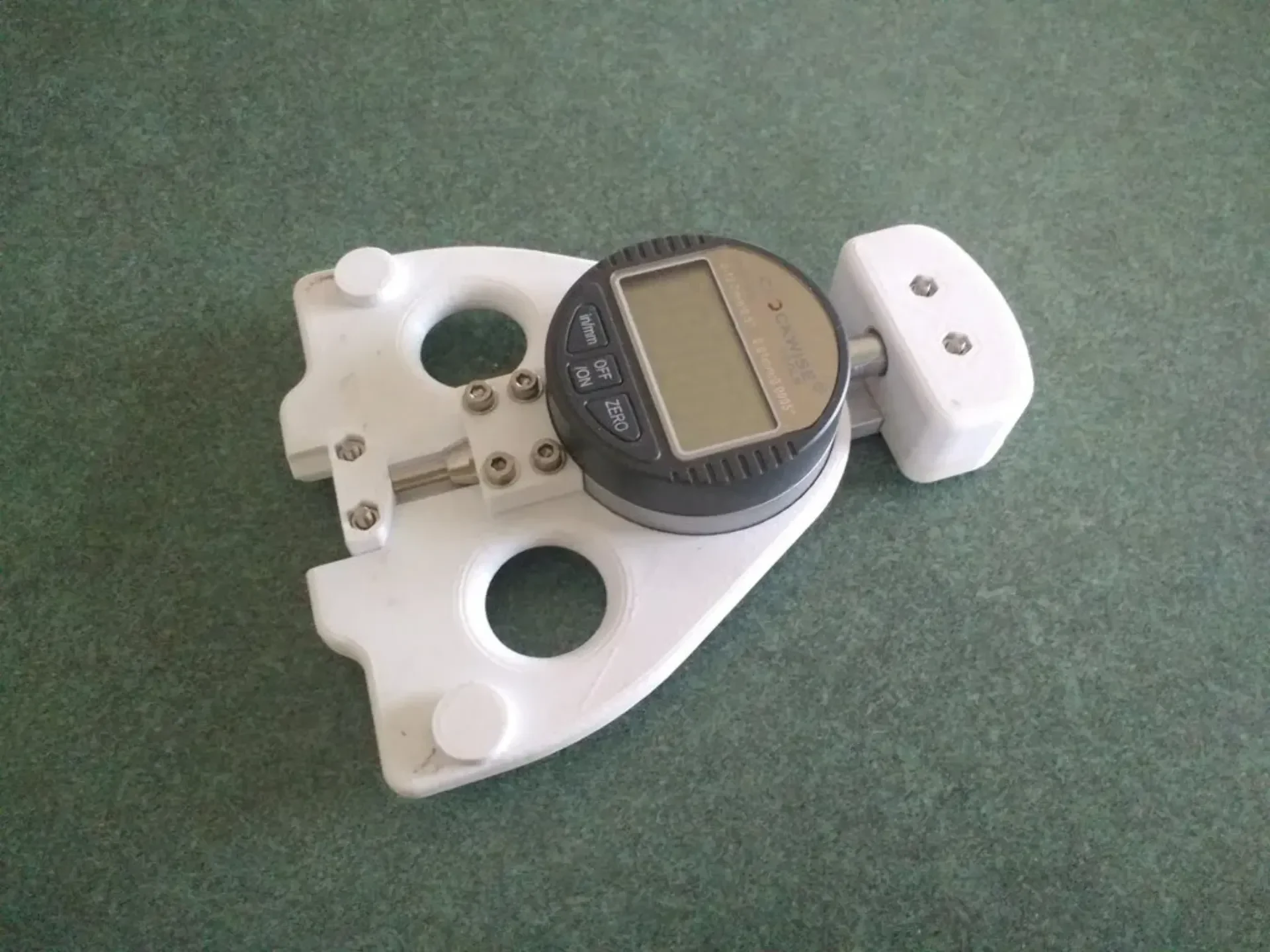

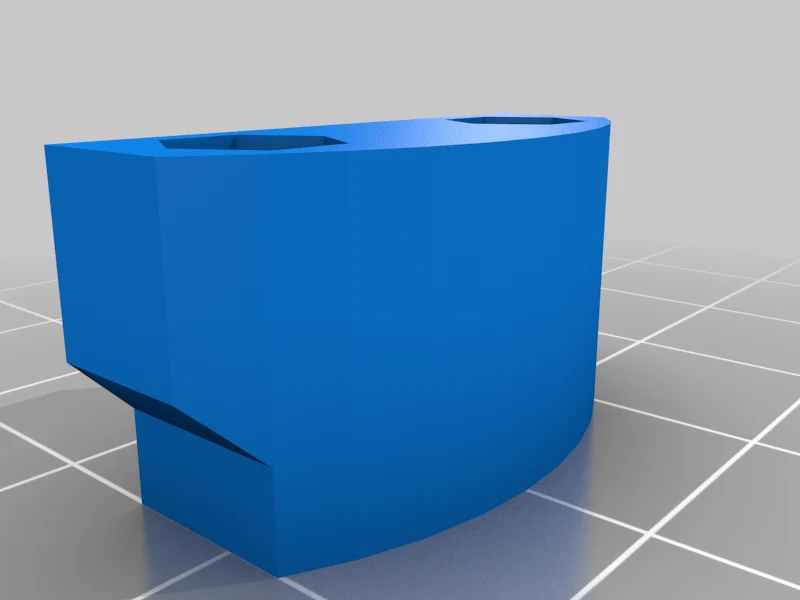

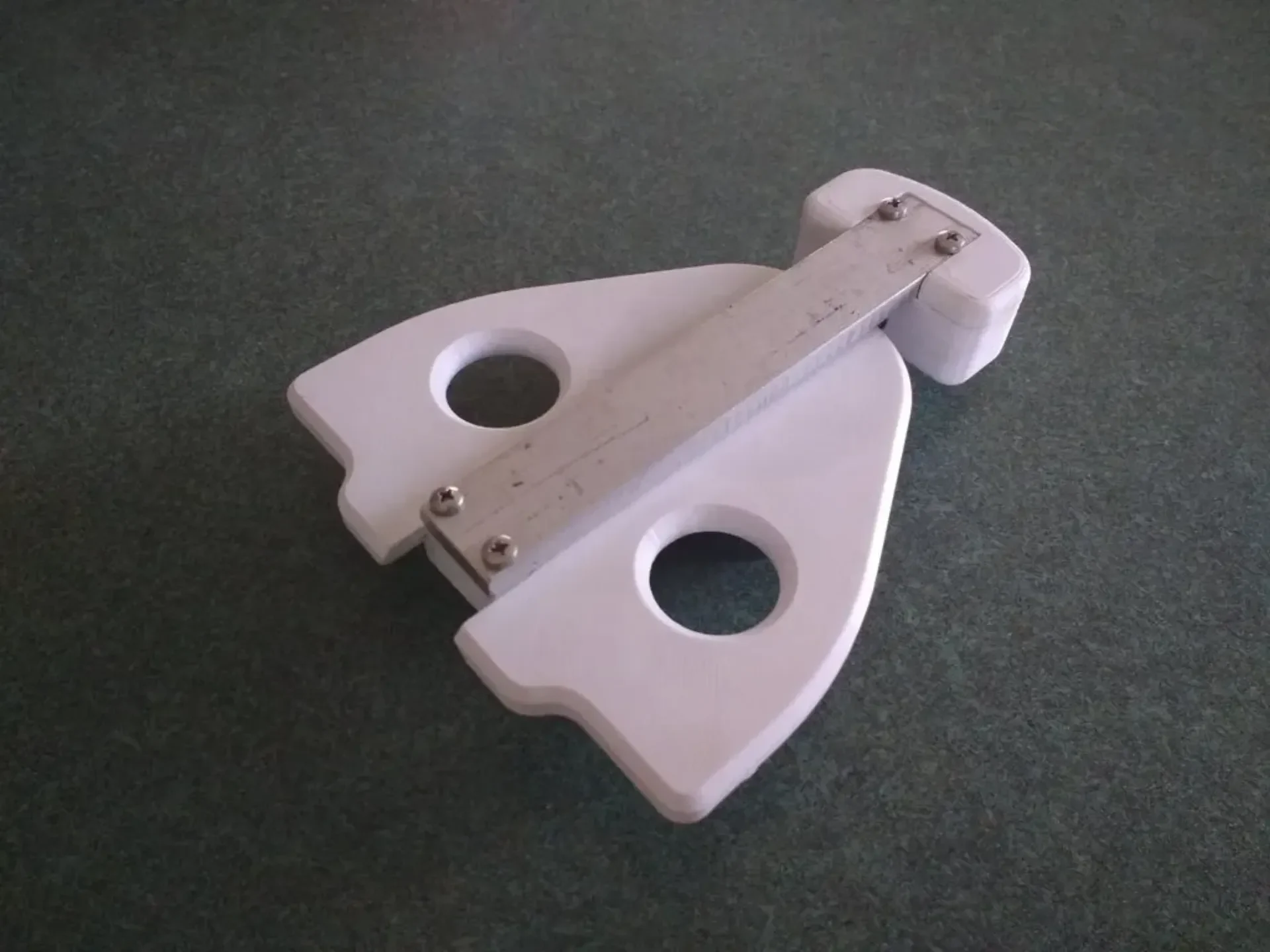

Единственное отличие от версии cmh: я заменил планку сзади на алюминиевую планку 20x6 мм. Я также не использую пружинное сиденье, напечатанное на 3D-принтере. Я отрезал верхнюю часть колпачка, который шел в комплекте с индикатором часового типа, и повернул небольшое сиденье так, чтобы оно оказалось сверху. Общая длина такая же, как у пружинного седла, напечатанного на 3D-принтере.

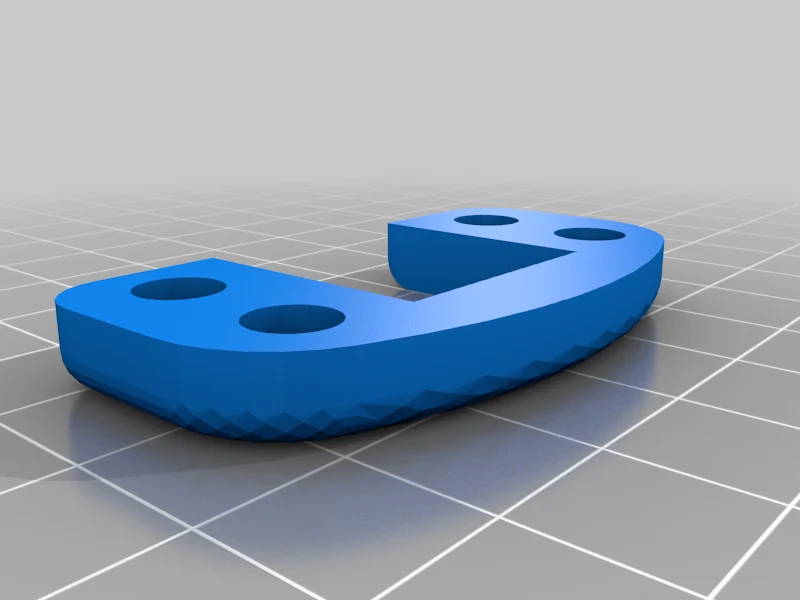

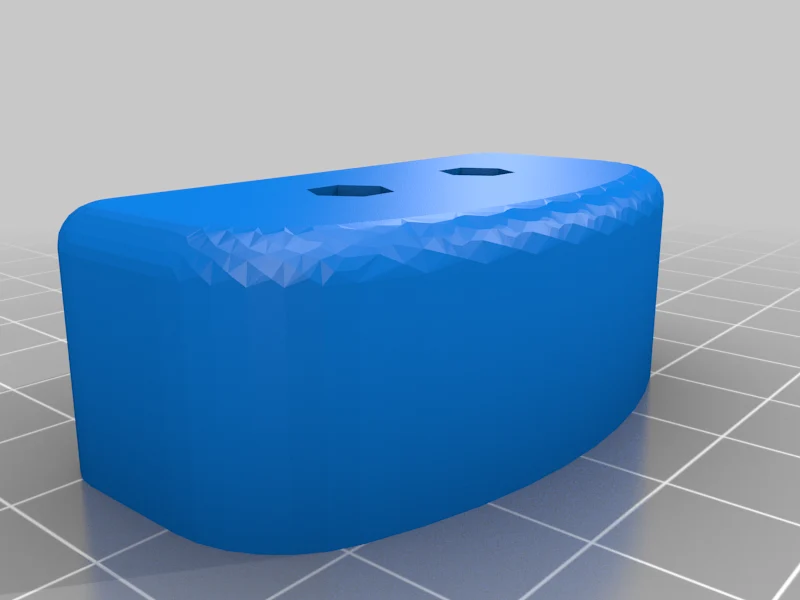

Две половинки ручки и 4 штифта склеены эпоксидной смолой.

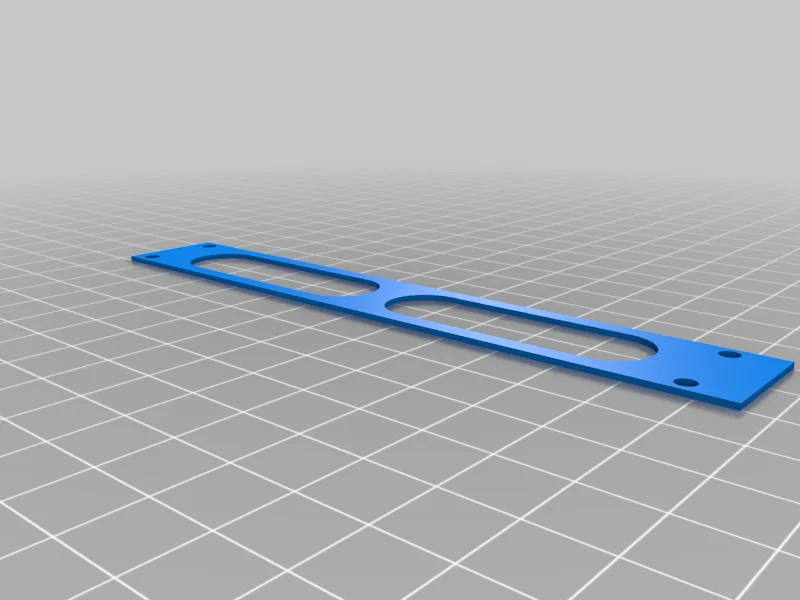

Используйте «Направляющую для сверла» в качестве шаблона для определения длины стержня и расположения отверстий.

Источник источников в Австралии.

Чемпион С102-32 https://www.championparts.com.au/product/c102-32/. Их можно приобрести у ряда поставщиков в Австралии.

Их длина 65 мм. Я урезал свой размер.

Настройки печати

Бренд принтера:

Ванхао

Принтер:

Дубликатор Wanhao i3 V2

Плоты:

Не имеет значения

Поддерживает:

Нет

Разрешение:

0,2 мм

Примечания:

Версию cmh можно найти здесь: https://www.thingiverse.com/thing:3220573.

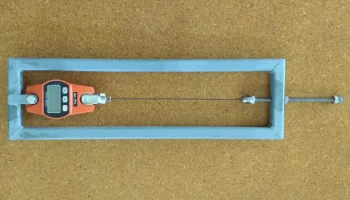

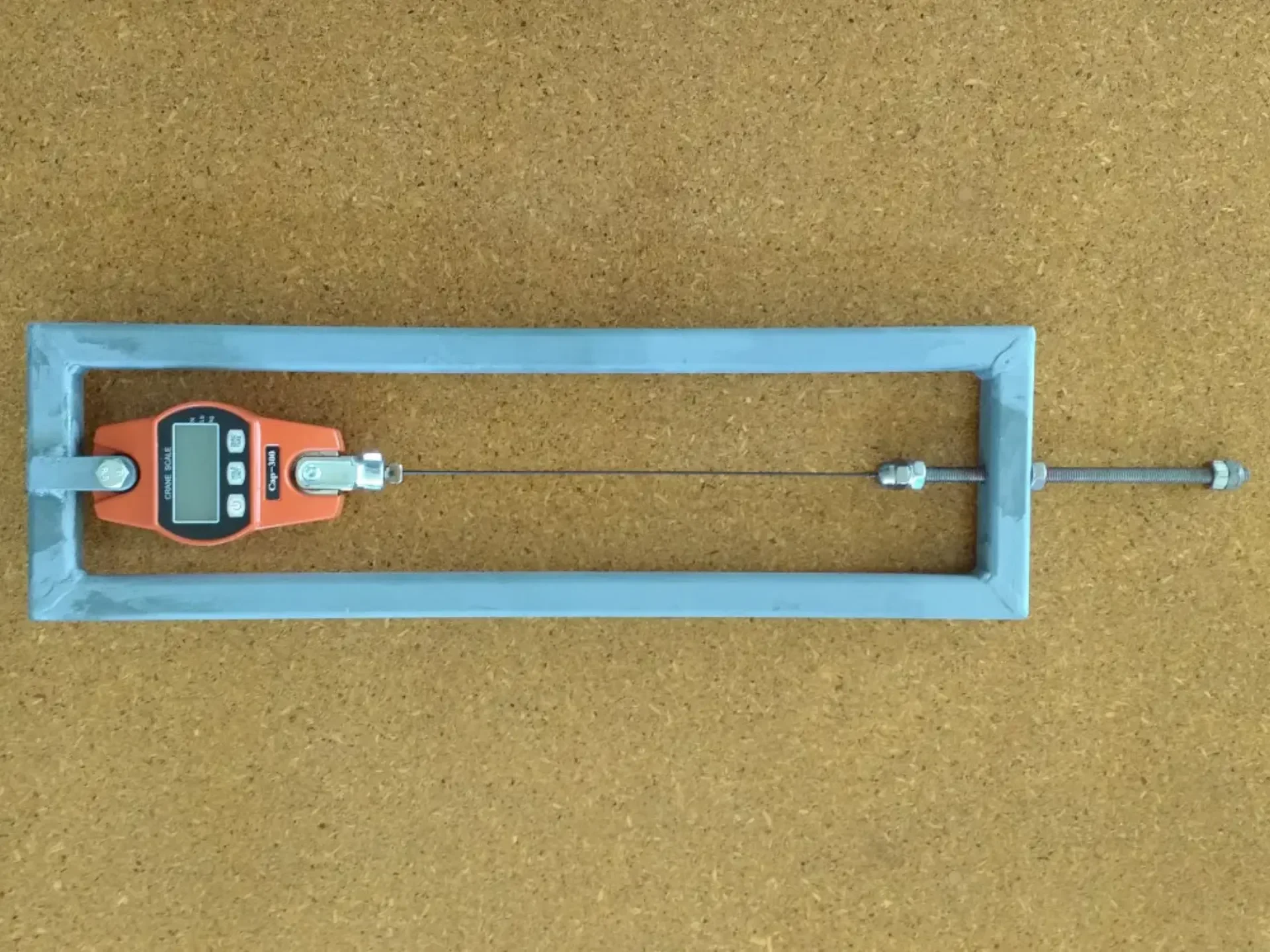

Я добавил фотографию приспособления, которое использовал для калибровки датчика.
Простая правая рама для крановых весов массой 300 кг. Используется стержень с резьбой длиной 10 мм. Гайка куполообразной головки с отверстием, просверленным в центре, удерживает ниппель, а головка спицы проходит через обрезанный 10-миллиметровый болт с отверстием, ��росверленным под прямым углом.

Идея калибровочного приспособления взята отсюда https://www.youtube.com/watch?v=xgsz7l1GWoI и https://www.thingiverse.com/thing:3322907.
