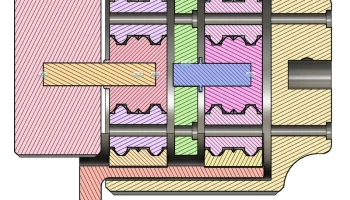

Редуктор Crayford Focuser 1:10

Напечатанный на 3D-принтере переходник 1:10 для фокусеров Крейфорда
Обновить историю
Обновление 2: Версия 2 теперь доступна здесь: Редуктор фокусера V2 Crayford 1:10

Обновление 1: добавлено скругление для поддержки редуктора + добавлены все файлы шагов.

Информация

Точное сокращение составляет около 1:10,24.

ВНИМАНИЕ: это не решение «распечатай и работай», вам ну��но будет настроить одну из частей, которая будет использоваться для крепления к фокусирующему устройству.

ПРЕДУПРЕЖДЕНИЕ 2. Планетарная передача является Важнейшей частью данного узла. Их печать ДОЛЖНА быть ПОЧТИ идеальной, чтобы избежать каких-либо проблем или проблем. Внимательно проверьте нарезку на наличие перемычек между деталями и не стесняйтесь проверять свои отпечатки ПЕРЕД сборкой.
У вас не должно быть практически НИКАКОГО сопротивления при медленном вращении планетарных редукторов по отдельности.
Когда вы будете печатать планетарные шестерни, из-за их очень маленького размера они, скорее всего, застрянут и не будут двигаться. Вам нужно использовать что-то (например, плоскую отвертку), чтобы заставить их вращаться АККУРАТНО и МЕДЛЕННО, чтобы не повредить отверстие.
Попробуйте сделать несколько отпечатков и поэкспериментируйте с настройками, пока не получите идеальные (или почти) планетарные шестерни для сборки.

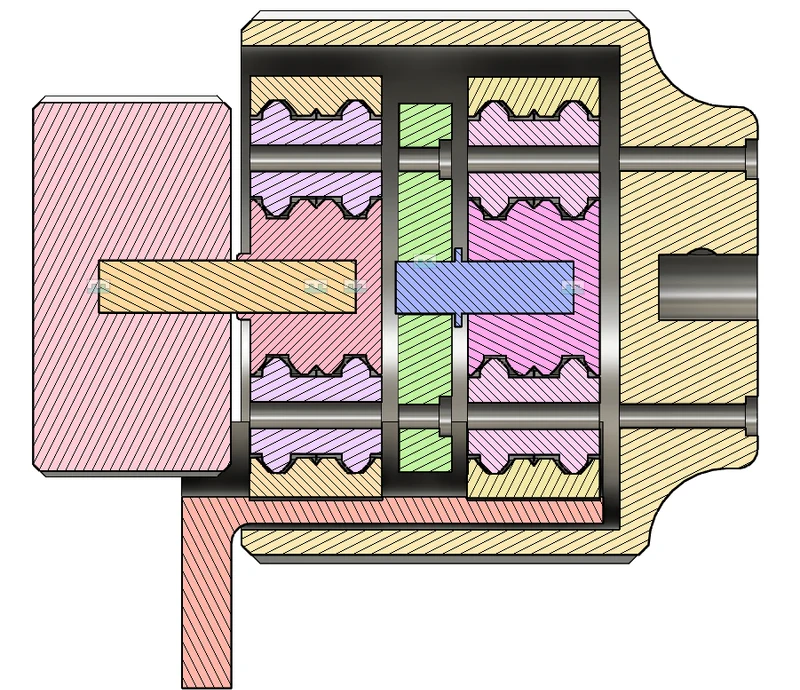

Список запчастей

Детали для печати:

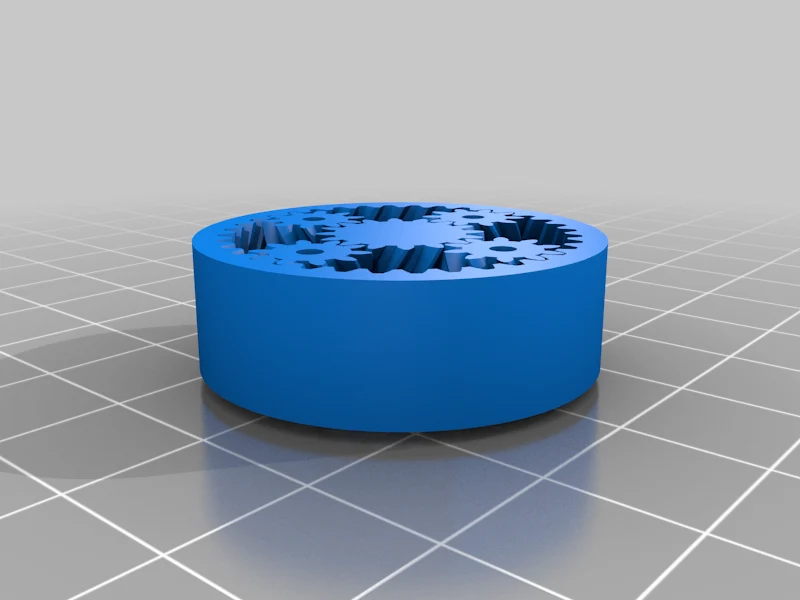

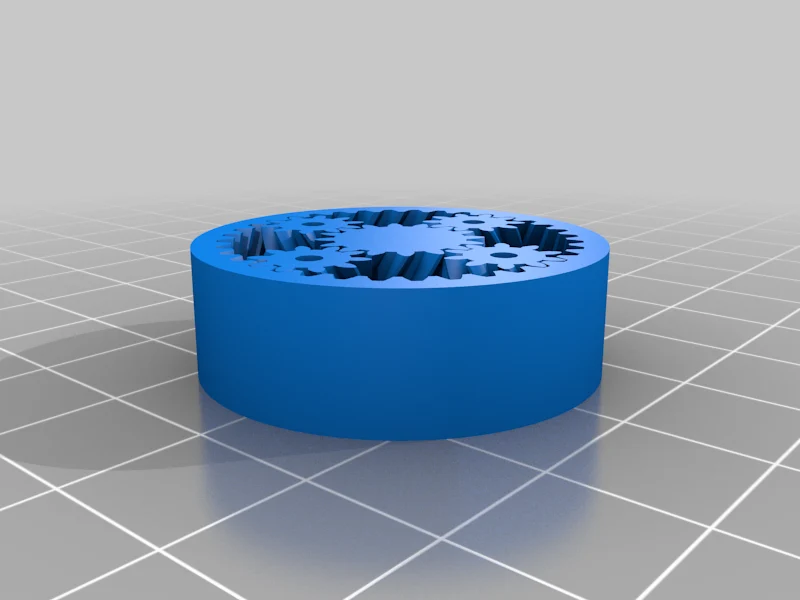

2 планетарные передачи A и B
Редукторы опорные фиксация*
Перевозчик

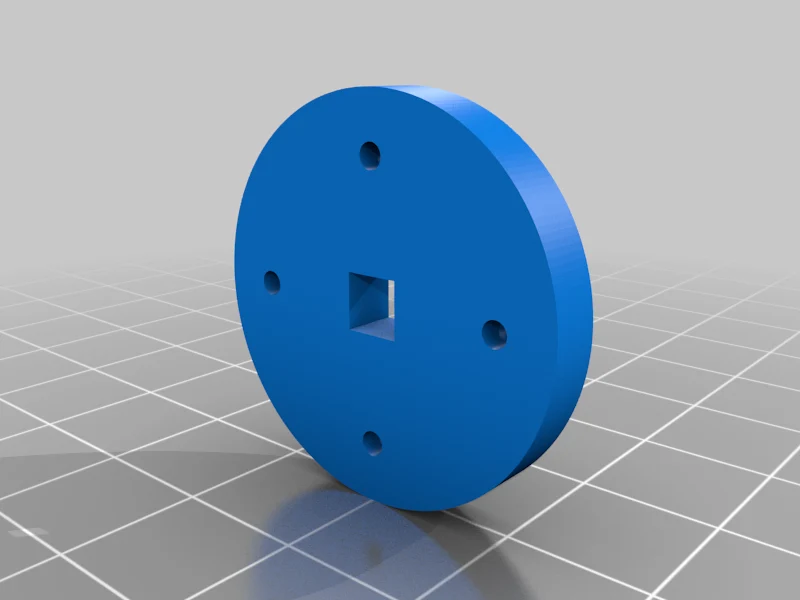

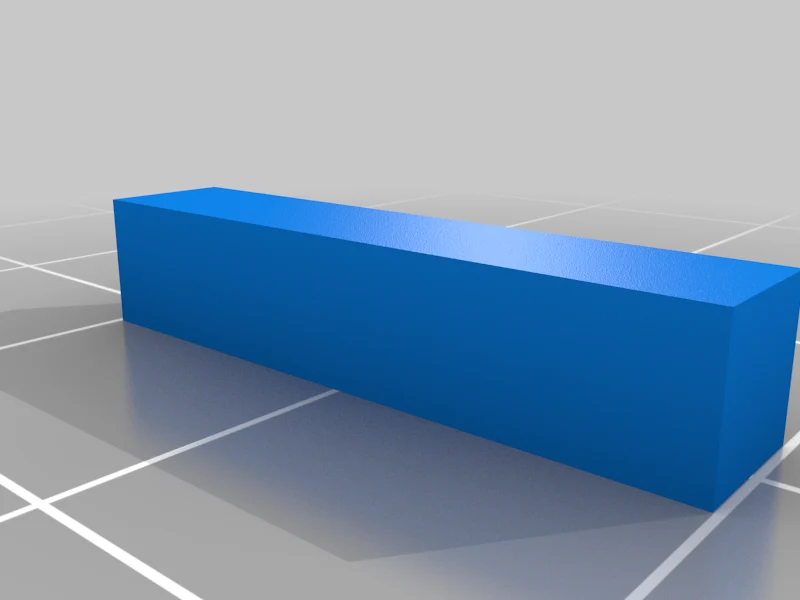

Вставка C (между планетарной и уменьшенной кнопкой)

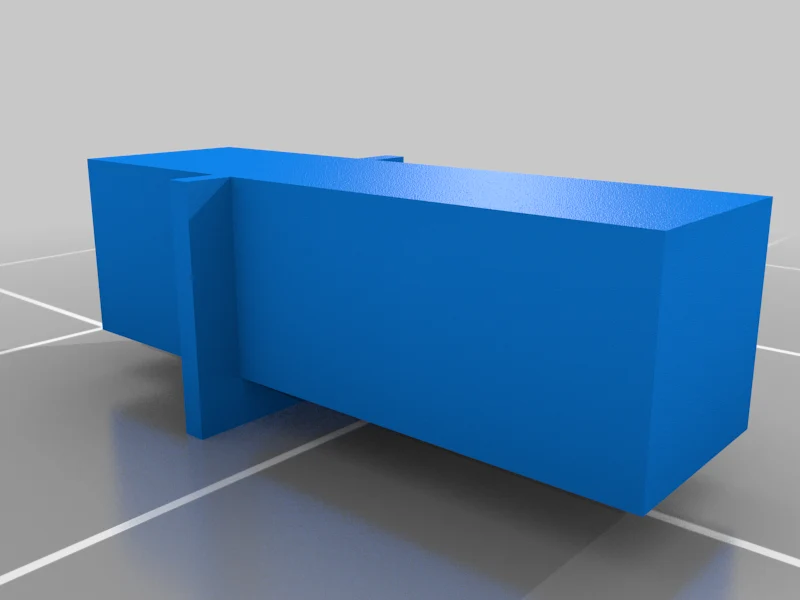

Вставка D (между планетарной передачей и водилом)

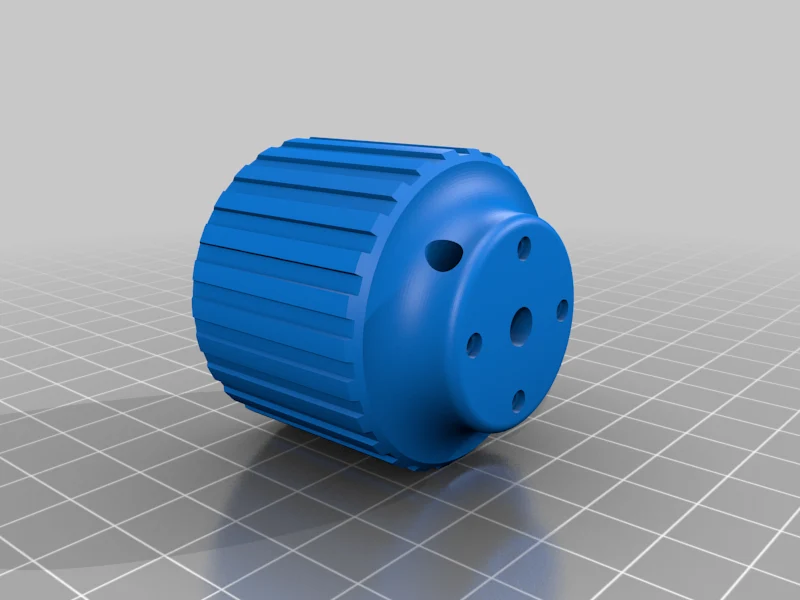

Основная кнопка (содержит систему)
Уменьшенная кнопка
: это та деталь, которая потребует доработки/индивидуализации вашего верхнего узла телескопа.

Необходимые материалы для сборки:

2 х 4 гвоздя (толщина 1,3 мм, длина 20 мм, плоская головка)
Кусачки (для регулировки размера ногтей)
Молот
Суперклей/цианакрилат или аналогичный.
Инструкции по сборке

1) Начните с обрезки 2 гвоздей до размера 18,5 мм (полный размер, включая шляпку).
2) Нанесите точку суперклея на каждое отверстие (кроме центра) внешней стороны главной кнопки.
3) Вставьте в каждое отверстие ранее срезанные гвозди. Приложите давление, чтобы убедиться, что плоская головка вставлена правильно.
4) Соедините вставку C и кнопку «Уменьшение». Медленно вставьте рукой, затем завершите работу молотком.
5) Соедините вставку D и планетарную шестерню B. Самая длинная сторона проходит посередине планетарной шестерни. Медленно вставьте рукой, затем завершите работу молотком.
6) Почти аналогично началу: добавьте по капле суперклея в каждое отверстие держателя (самая большая сторона) (кроме центра) и вставьте гвоздь в каждое. Приложите давление, чтобы убедиться, что плоская головка вставлена правильно.
7) Вставьте держатель в оставшуюся сторону вставки D. Нажимайте, пока он не коснется отмеченной границы на вставке.
8a) Вставьте гвозди в планетарную передачу А. Установите все на фиксацию опоры планетарной передачи. Планетарная передача А должна находиться на стороне опоры с двумя отверстиями.
8b) Обрежьте ногти нужного размера (должны быть около 14-15 мм в полный размер, включая шляпку) и отмените предыдущий шаг.
ИЛИ
8) Обрезаем ногти толщиной 14-15 мм (в натуральную величину, включая шляпку).
9) Вставьте оставшуюся часть вставки C в планетарную передачу A. В комплекте с молотком.
10) Вставьте гвозди в планетарную шестерню А. Как видите, в опорной части планетарных передач есть 2 «пятна» для планетарных шестерен. Нанесите суперклей на 2 места, затем наденьте узел целиком и нажимайте, пока суперклей не зафиксирует систему. Планетарная передача А должна находиться на стороне опоры с двумя отверстиями.
11) Наконец, правильно совместите сателлиты планетарной передачи B с гвоздями внутри главной кнопки и вставьте систему в кнопку.
12) Если вы кр��пко удерживаете рукой опорную часть редуктора, то теперь можно использовать кнопки «Основная» и «Уменьшенная». Теперь цель состоит в том, чтобы настроить опорную часть редуктора так, чтобы она прикреплялась к верхнему узлу телескопа! Чтобы передача движения работала, она должна быть статичной.

Кредиты

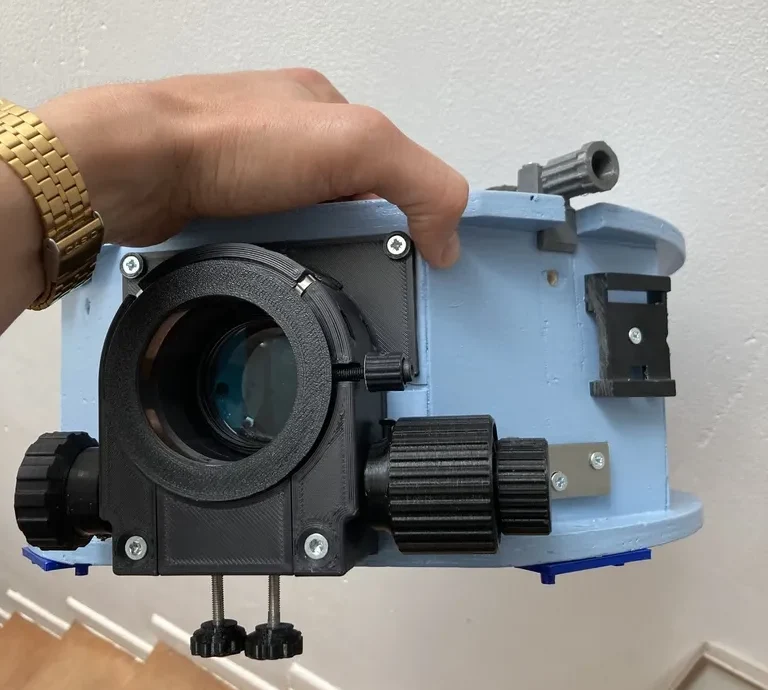

Эта конструкция впервые была использована с этим удивительным 2-дюймовым фокусером Crayford, созданным marcosatm, здесь: 2in Crayford Focuser
Спасибо, что предоставили доступ к файлам шагов!

Но его можно установить на любой другой фокусер Крейфорда, если есть достаточный зазор. Возможно, потребуется небольшая настройка.

Лицензия

Эта работа лицензирована под
