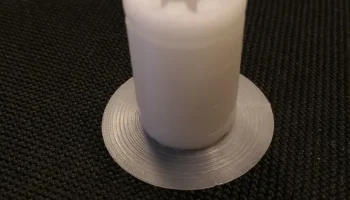

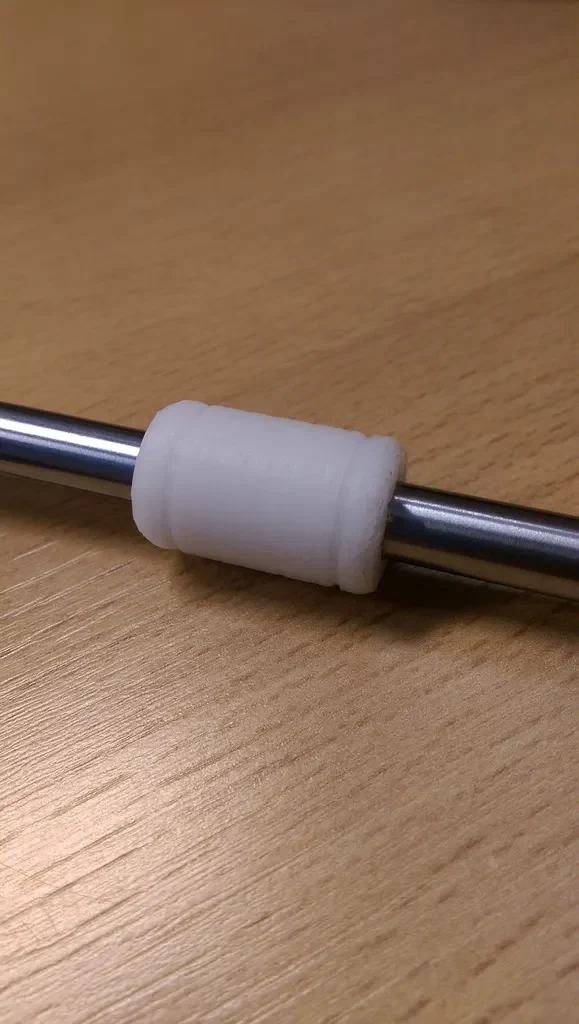

Конструкция параметрического линейного подшипника RJMP-01...
Обратите внимание, что я опубликовал более общую деталь линейного подшипника, которая позволяет вам настроить линейный подшипник в соответствии с вашими потребностями: https://www.thingiverse.com/thing:2476782. Также ознакомьтесь с моей параметрической моделью корпуса подшипника, которую можно использовать с этими конструкциями подшипников: https://www.thingiverse.com/thing:2520976
Примечание: дизайн будет обновляться, так как я все еще его улучшаю. Вместо скачивания сохраните вещь (по��тавьте лайк или соберите), чтобы иметь возможность скачать последнюю версию, когда соберетесь ее распечатать.

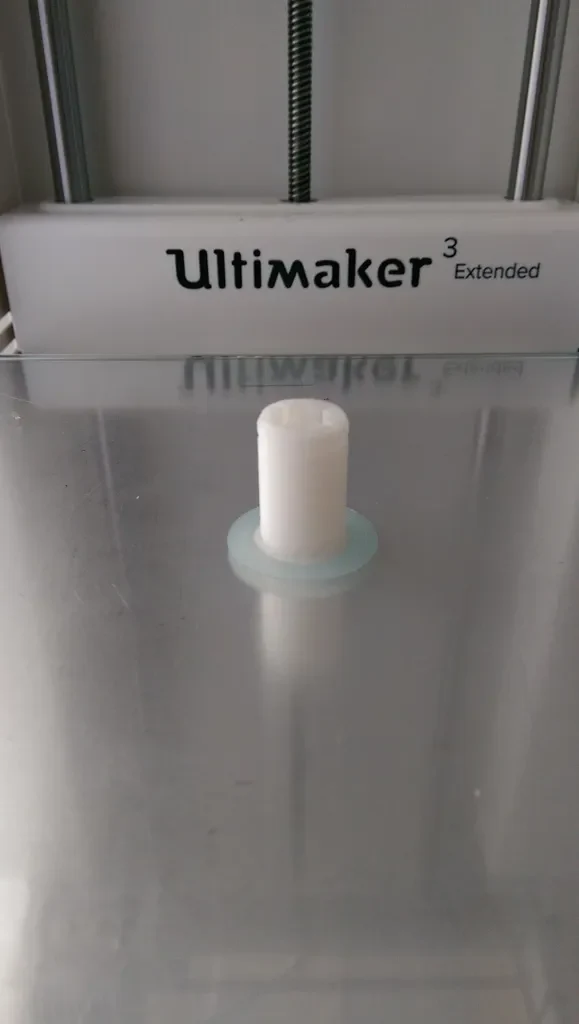

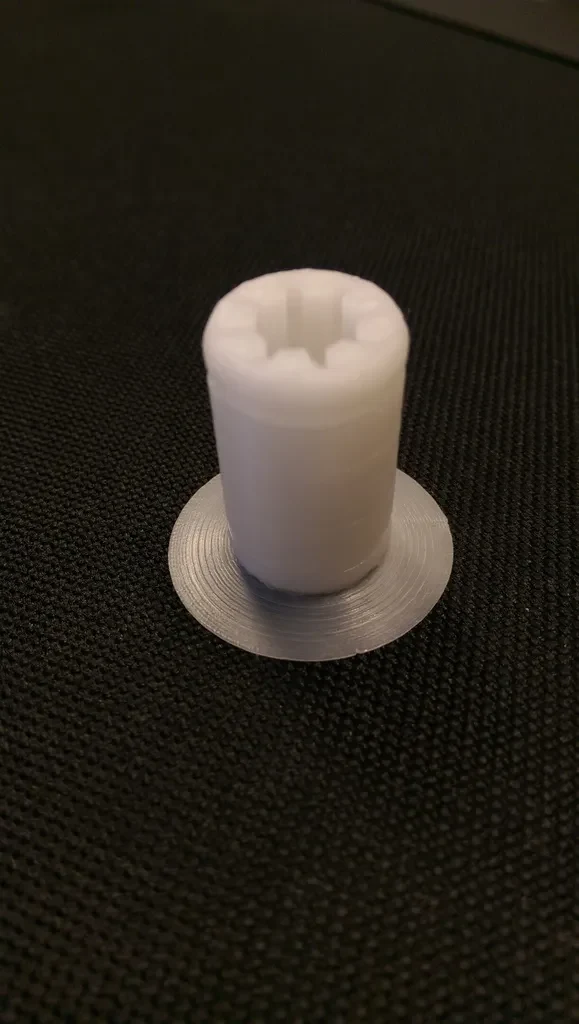

При тестировании нити POM, которую я недавно получил, я хотел создать параметрический дизайн в OpenSCAD, чтобы сделать несколько тестовых отпечатков и посмотреть, что из этого получится.
ПОМ — отличная нить для прочных деталей, обладающая прекрасными свойствами, позволяющими использовать ее в качестве подшипникового материала.
Модель бесплатна для совместного использования, и ей можно легко предоставить альтернативные значения параметров в соответствии с вашими потребностями.
Обновлен допуск внутреннего диаметра и добавлен параметр усадки, позволяющий уменьшить усадку материала. Я использую POM для печати этих подшипников, измеренная усадка которых составляет около 2,5% (в литературе сообщается о 2% для изделий, отлитых под давлением). Обратите внимание, что значение усадки установлено на 1,0, вам следует ввести собственное значение для вашего материала. Предпочтительно использовать POM, Nylon или более дорогой вариант Iglidur.

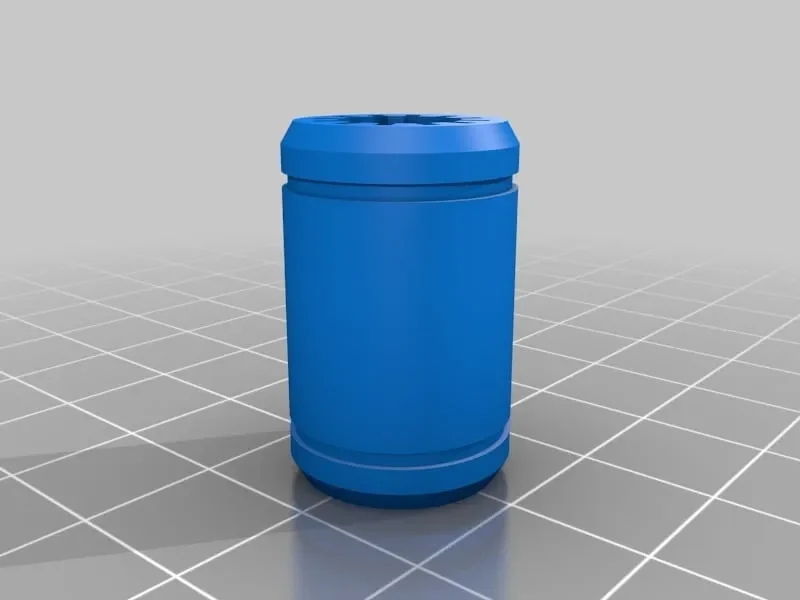

Был добавлен пример STL RJMP-01-08, но вам следует создать свой собственный.
Как я это разработал
OpenSCAD
Деталь разработана в OpenSCAD в качестве упражнения для изучения этого инструмента проектирования.
Категория: Запчасти для 3D-принтеров
