Блок "Вычитание" для использования при проектировании 60%...

Источник:

www.printables.com

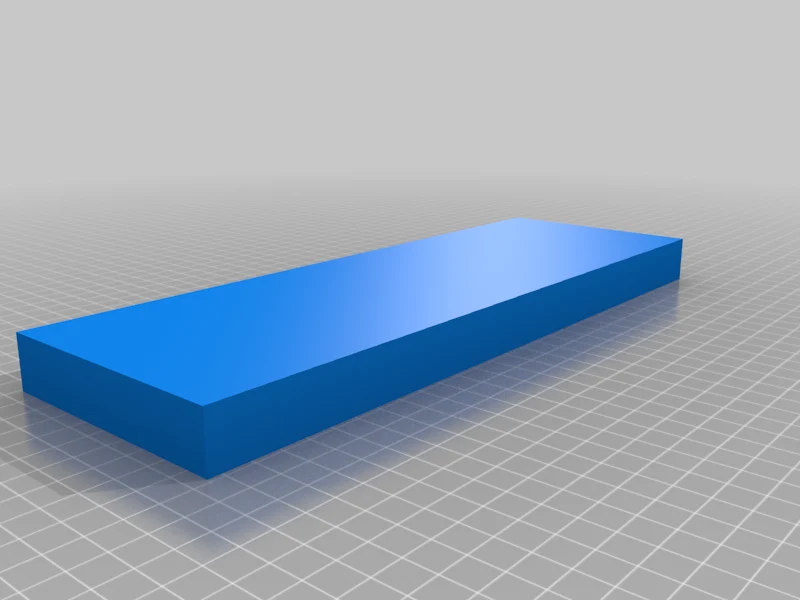

Это «негативный» блок, используемый в конструкции стандартных клавиатурных корпусов с креплением на лоток 60%. Он используется для исключения полости/лунки лотка из конструкции корпуса. Печатная плата/пластина будет лежать внутри лотка, который вы вырезали с помощью блока.

(Я использую Microsoft 3D Builder для создания большинства своих проектов, поскольку считаю, что его подход к геометрическим примитивам более интуитивен, чем Fusion 360, по крайней мере, на ранних стадиях проектирования, что объясняет использование логического вычитания для с��здания лотков в моих случаях. Однако в 3D Builder не хватает многих функций, поэтому я все равно рекомендую Fusion для большинства случаев использования.)

Размеры блока составляют примерно 286,25 (Д) x 95,75 (Ш) x 20 мм (В), что немного больше, чем размеры пластины GH60, составляющие 285,752 (Д) x 95,252 мм (Ш). Я обнаружил, что эти измерения позволяют правильно установить мой принтер; они позволят нажимать клавиши без вмешательства в боковые стороны корпуса.

Однако, учитывая различия между принтерами и нитями, эти точные настройки могут не подойти вам наилучшим образом, и вам, возможно, придется провести некоторые эксперименты. Я обнаружил, что при 3D-печати небольшие изменения в производственном процессе (в отличие от процесса проектирования) могут иметь непропорционально большое влияние на конечный результат печати, и что пословица «Измерь дважды, напечатай один раз» не всегда применима к 3D-печати. Даже температура окружающей среды может повлиять на отпечаток, как я обнаружил этой зимой, когда мои корпуса сжались, и я больше не мог помещать в них печатные платы, пока снова не потеплеет.

Обратите внимание, что для простоты эта модель не включает стойки или модель «вычитания» для порта USB. Если в этих функциях возникнет необходимость, я опубликую еще одну модель на Thingiverse.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

200

Заполнение:
