Простой четырехугольный дизайн

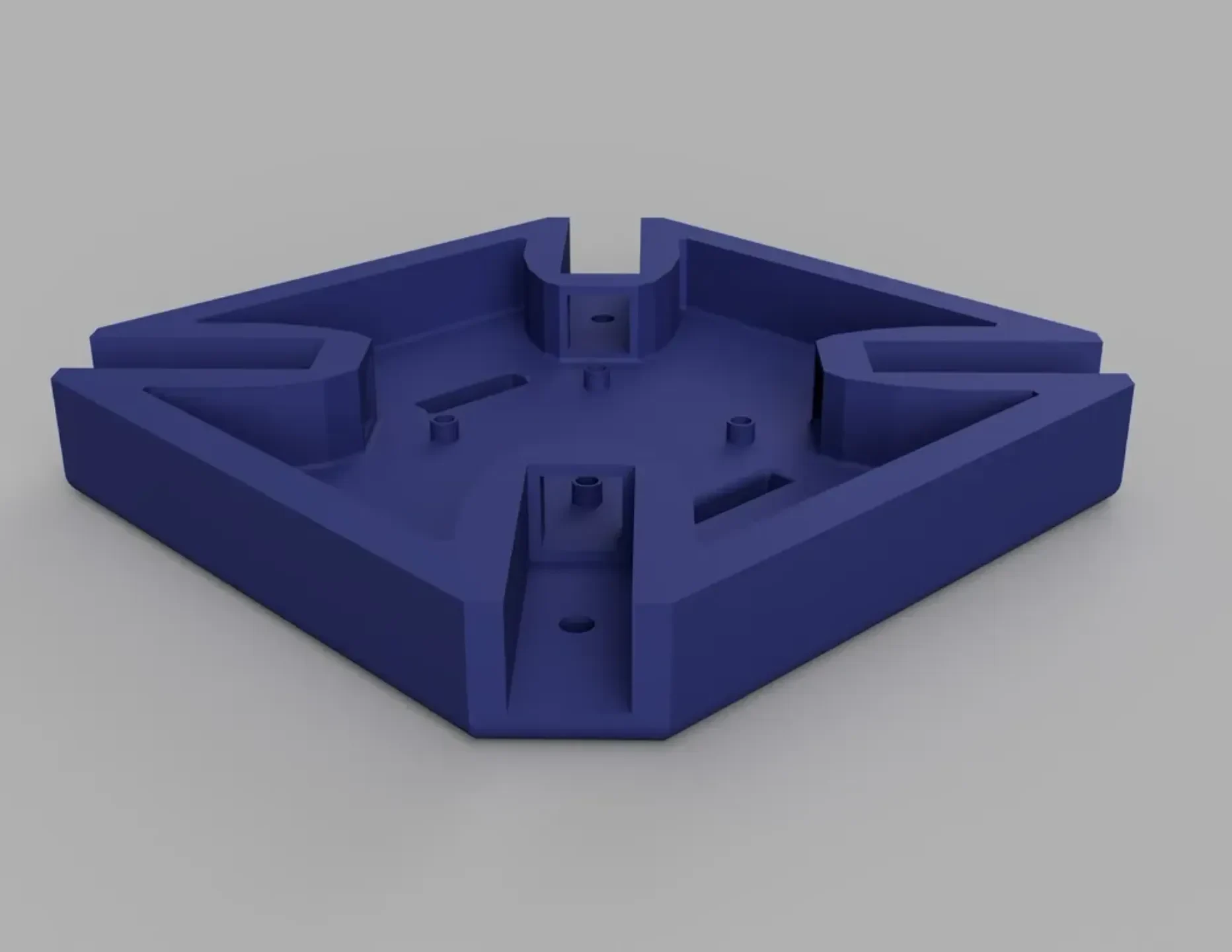

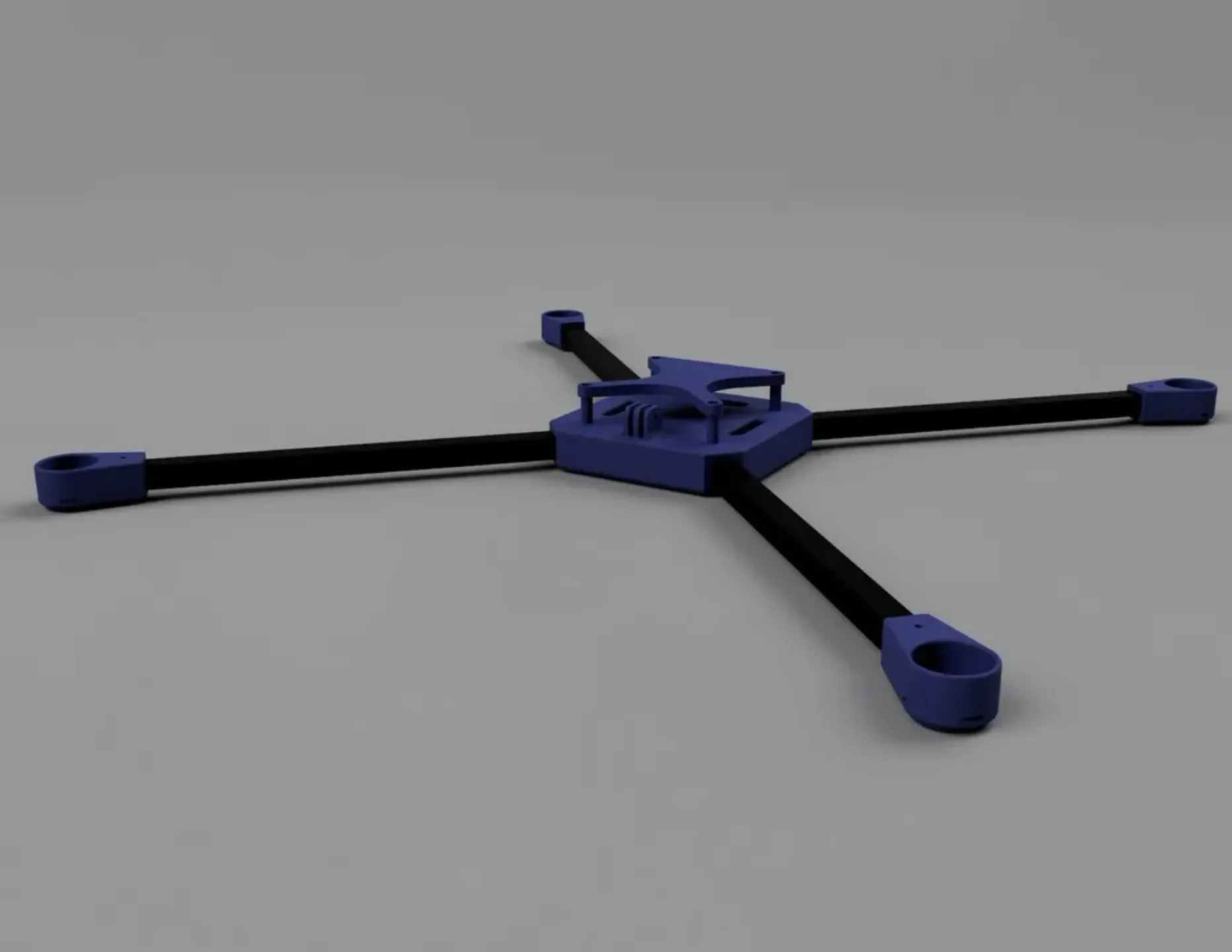

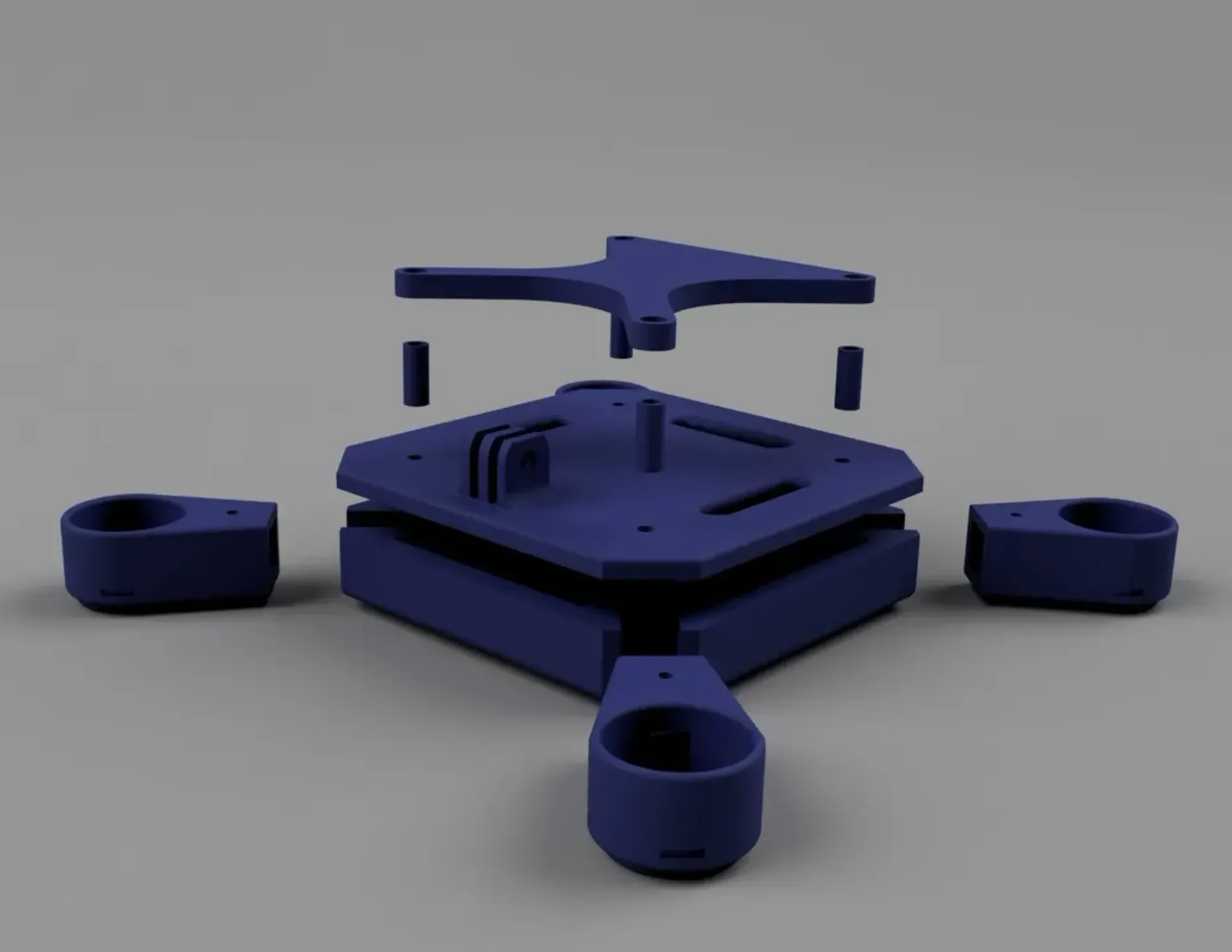

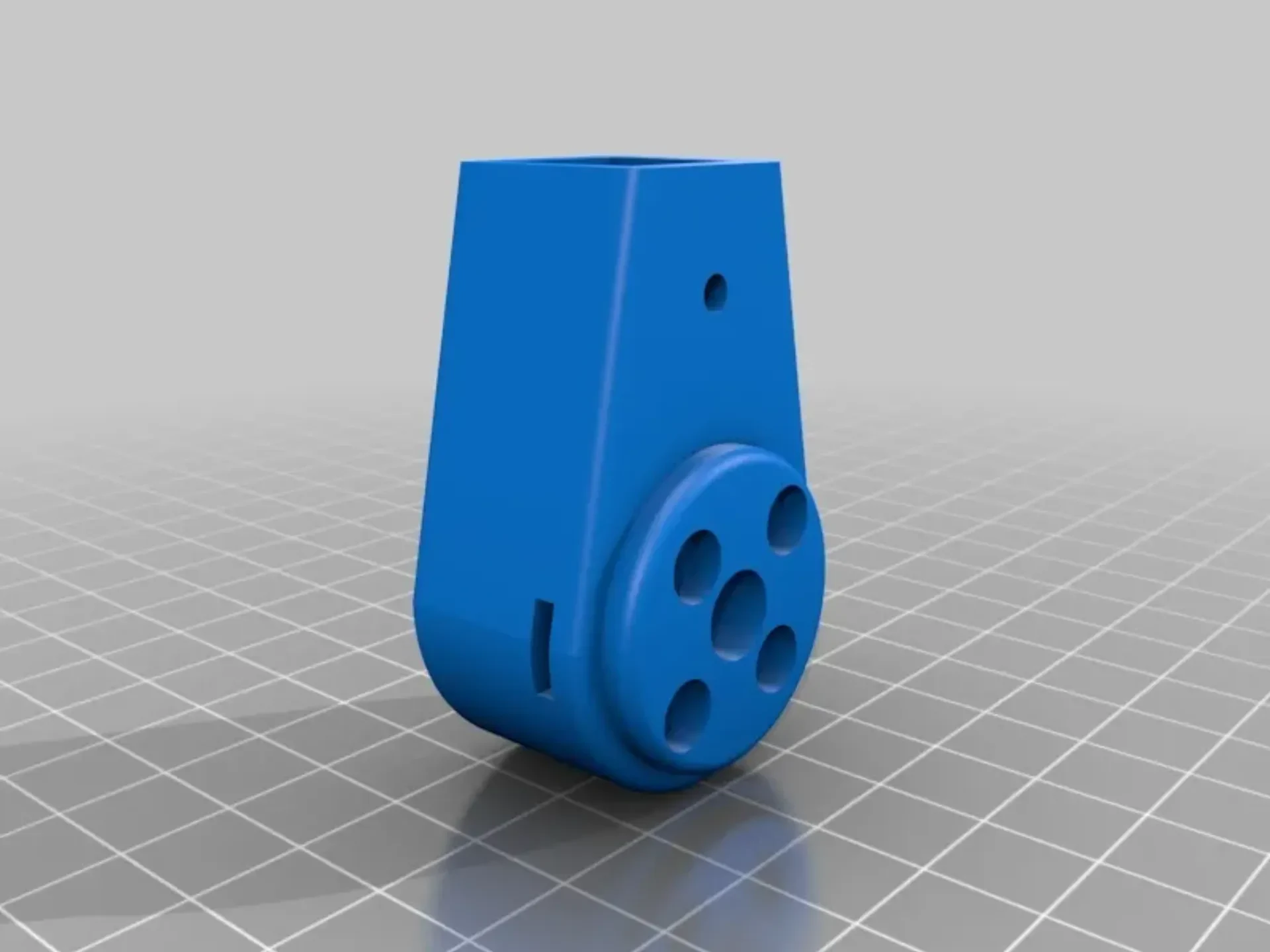

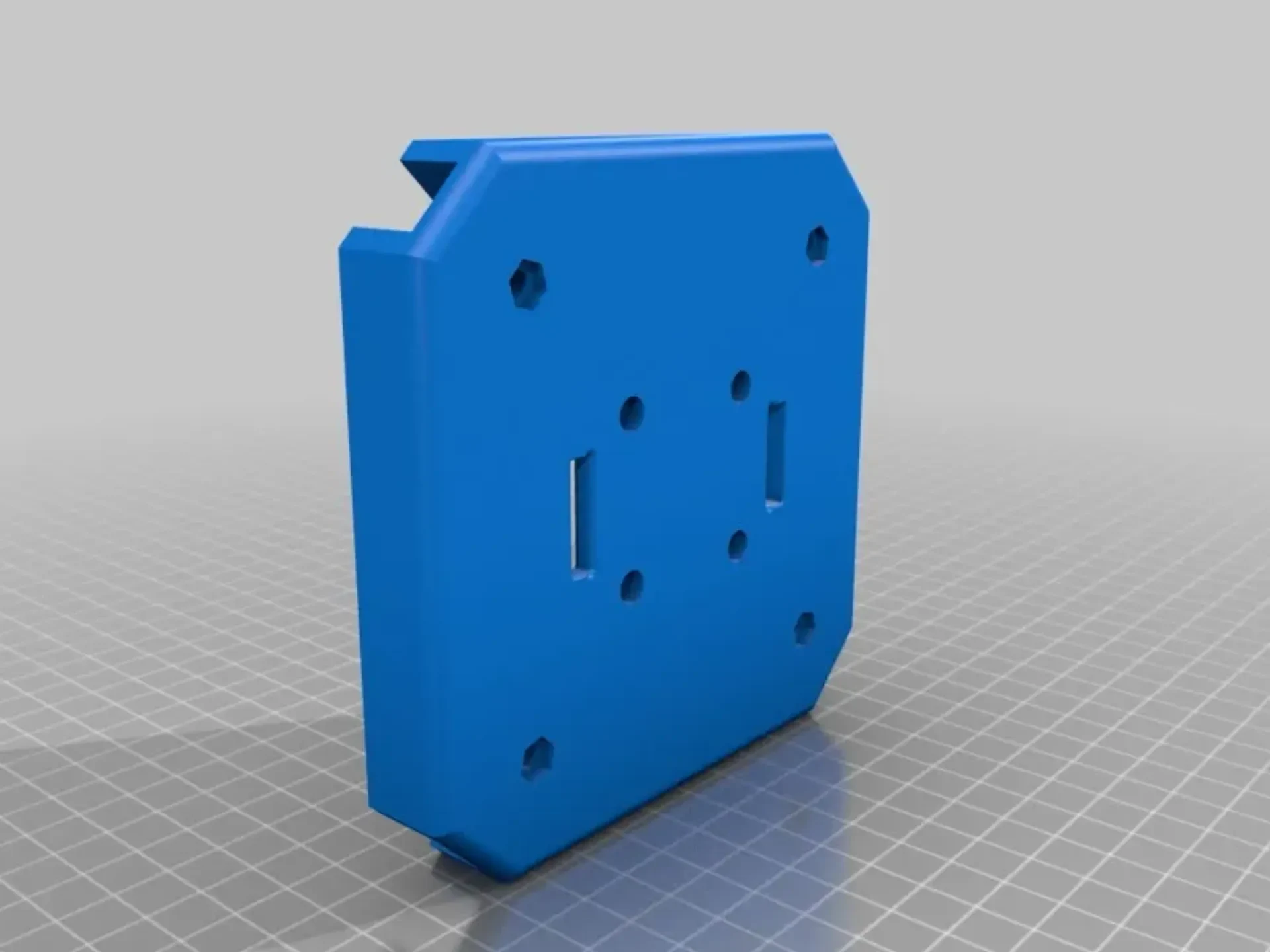

Быстрый дизайн, который я сделал для квадрокоптера, в котором используются полые алюминиевые рычаги 13x13x150 мм, контроллер скорости 4 в 1 и одна из плат naze32 (30,5 x 30,5 мм). Выводы двигателей должны проходить через рычаги, но их немного сложно подключить. Я определенно буду над этим работать в будущем, но сейчас я просто собираюсь припаять моторы прямо к ESC.

Также следует отметить, что я никогда раньше не собирал квадроцикл, так что кто знает, насколько хорошо он вообще ��удет работать. если бы вы сделали руки короче, вы, вероятно, могли бы получить что-то лучше в акробатике, но я собирался использовать более стабильный квадроцикл (я думаю, что комбинация винта и двигателя, которую я получил, была клонами DJI).

Аппаратное обеспечение:

М3x8 16

М3х25 4

Гайки М3 20

М4х45* 4

Гайки М4 4

М5х17 1

М5 Гайка 1

Ремешок на липучке для аккумулятора

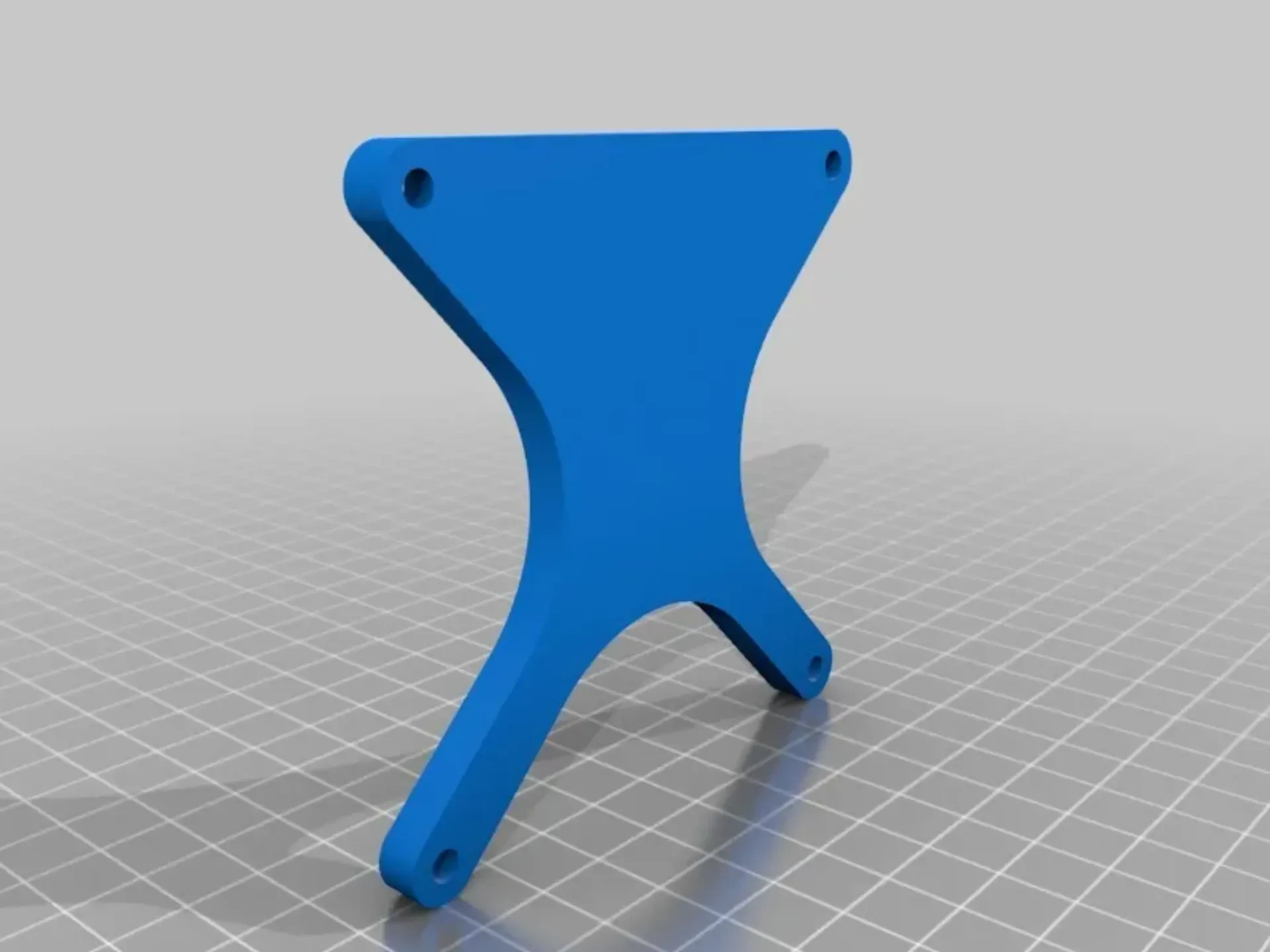

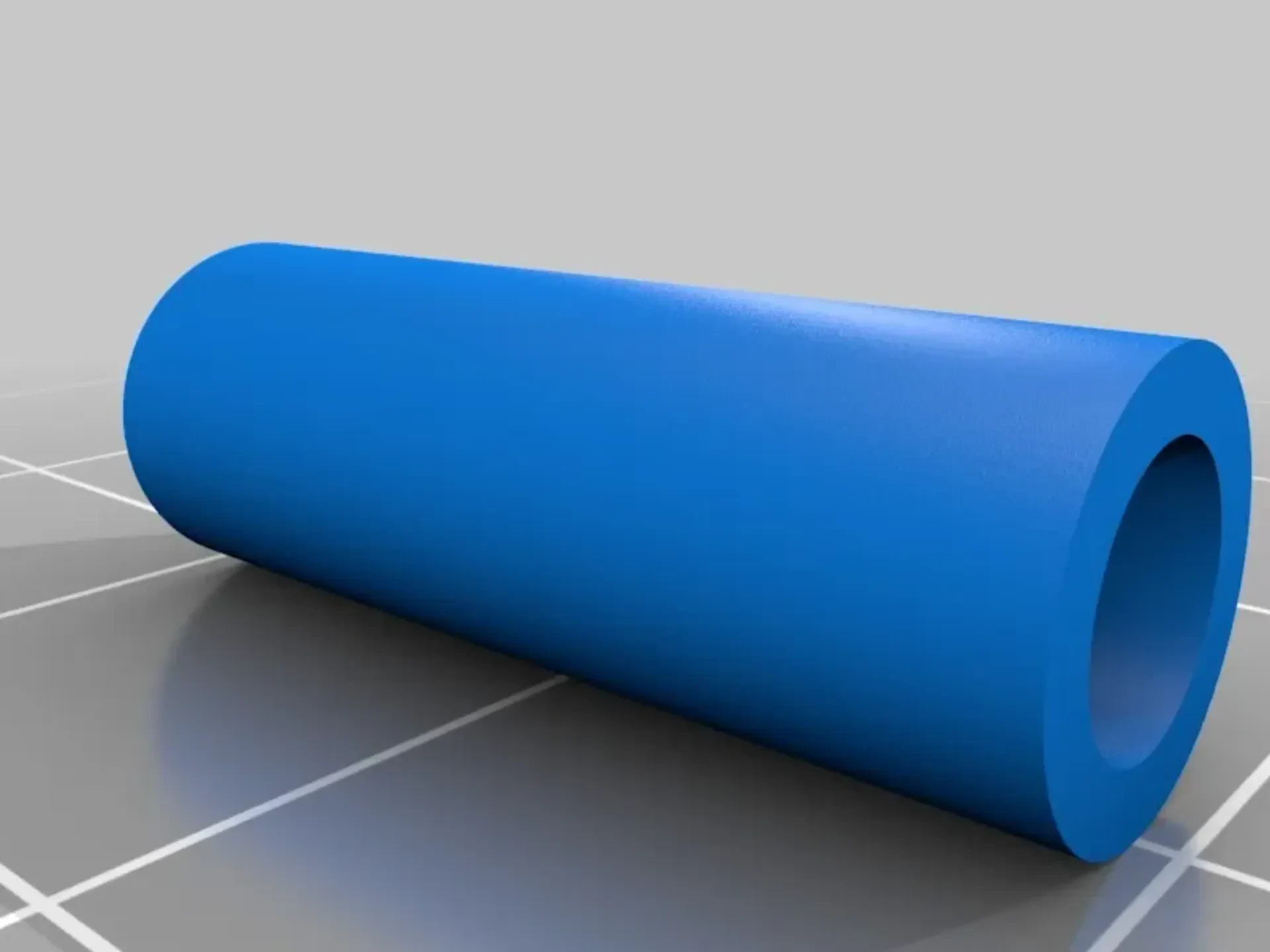

*если вам не нужна верхняя часть, которая предназначена только для дополнительного оборудования (в моем случае VTx и GPS), вам понадобится только M4x25. При желании вы также можете изменить высоту стоек.

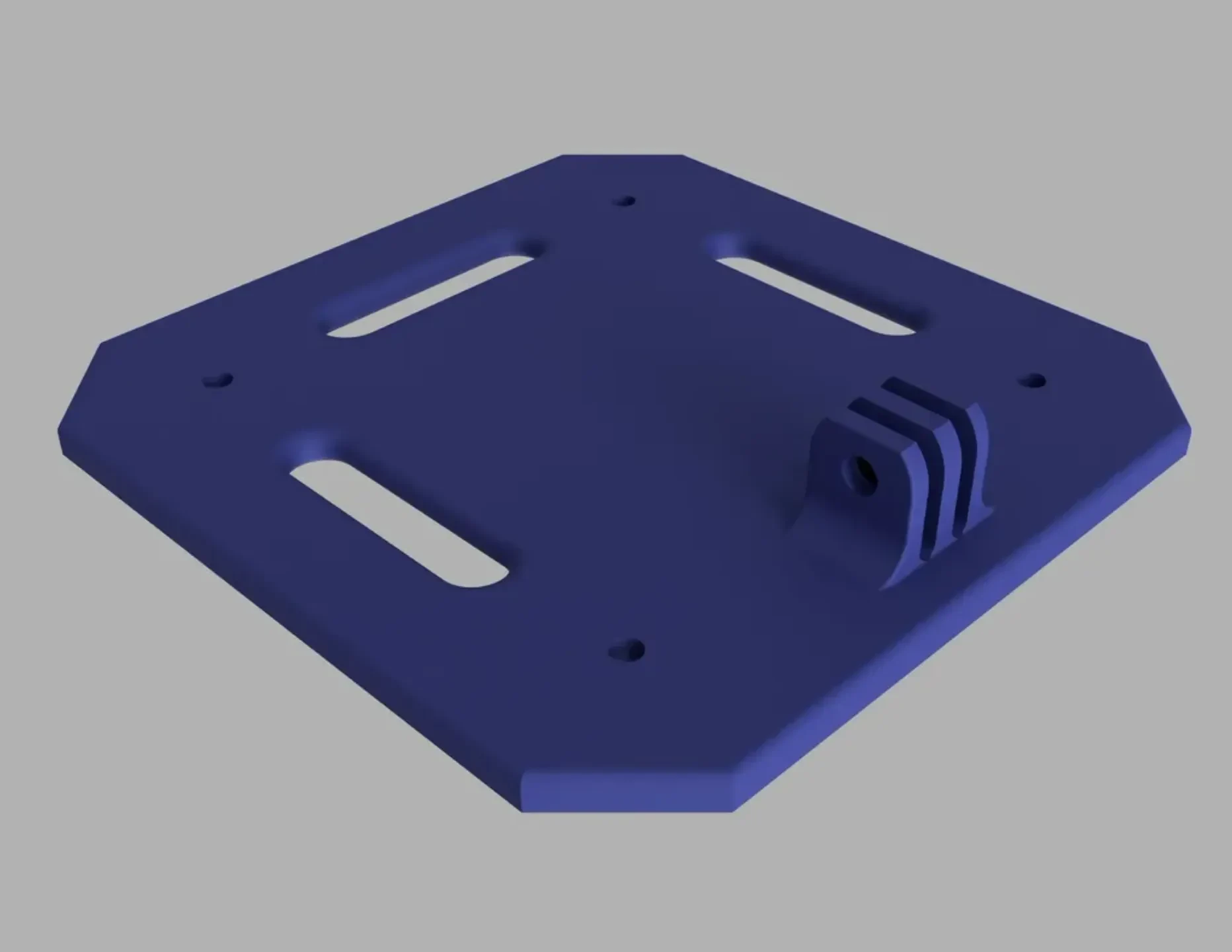

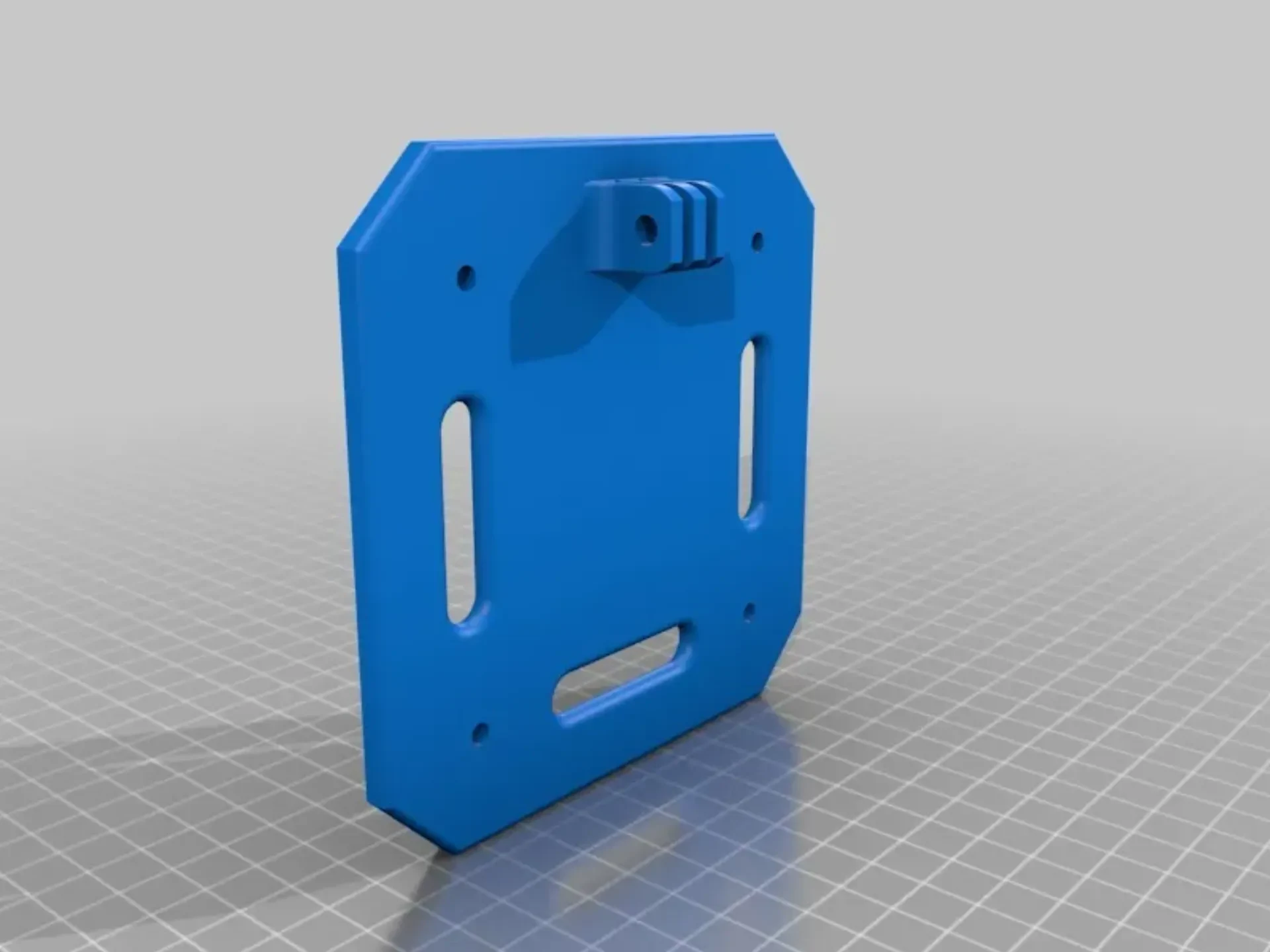

Я добавил еще одну верхнюю часть, чтобы разместить полноразмерную гопро.

Настройки печати

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,15

Заполнение:

20

Примечания:

Использовал 4 внешних оболочки, возможно, можно было бы использовать меньше заполнения, но у меня были проблемы с верхним слоем. Вероятно, вы также можете печатать с высотой слоя 0,2. Как только я заставлю свой принтер работать на 100%, я также собираюсь поэкспериментировать с использованием сопла диаметром 0,8 мм.
