M42-4-E-Var - переходник для фокусировки M42 на байонет E

Небольшое обновление статуса за октябрь 2022 г. (исходные модели созданы в июле 2021 г.): я сделал пару таких, и они хорошо зарекомендовали себя — после более чем года легкого ежедневного использования они все еще работают!

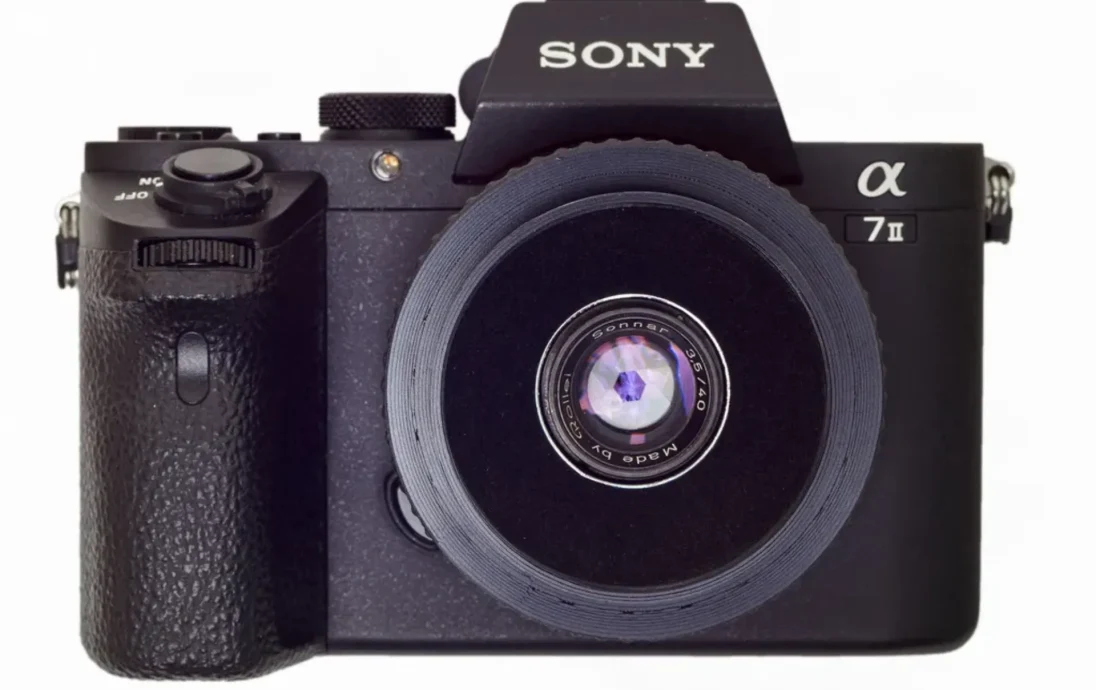

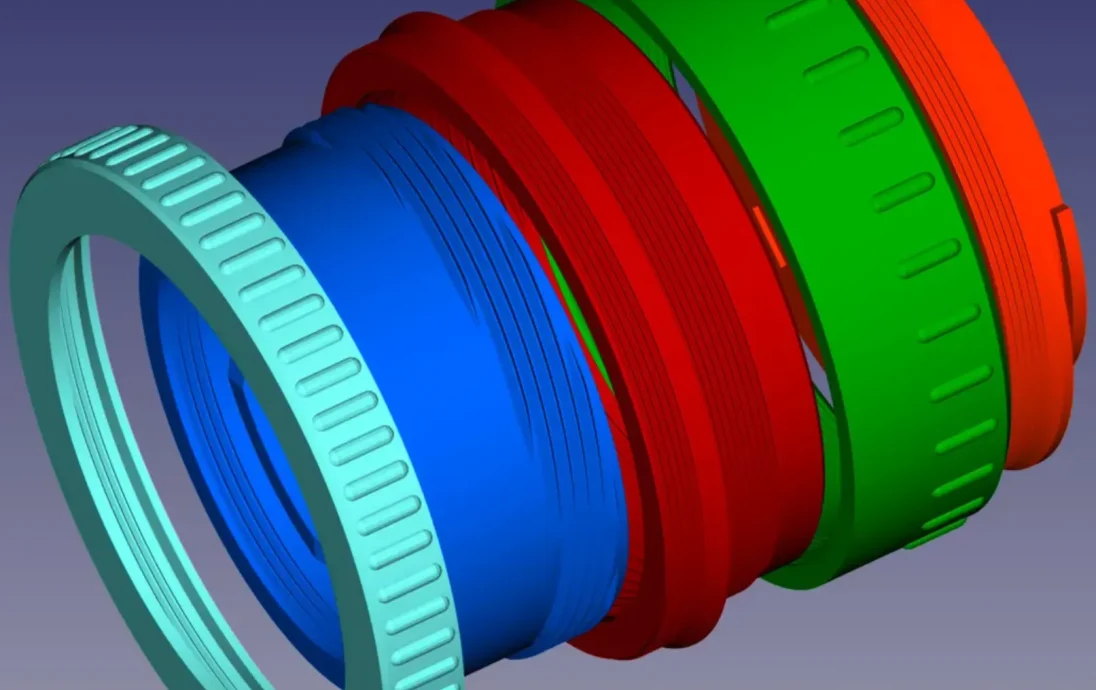

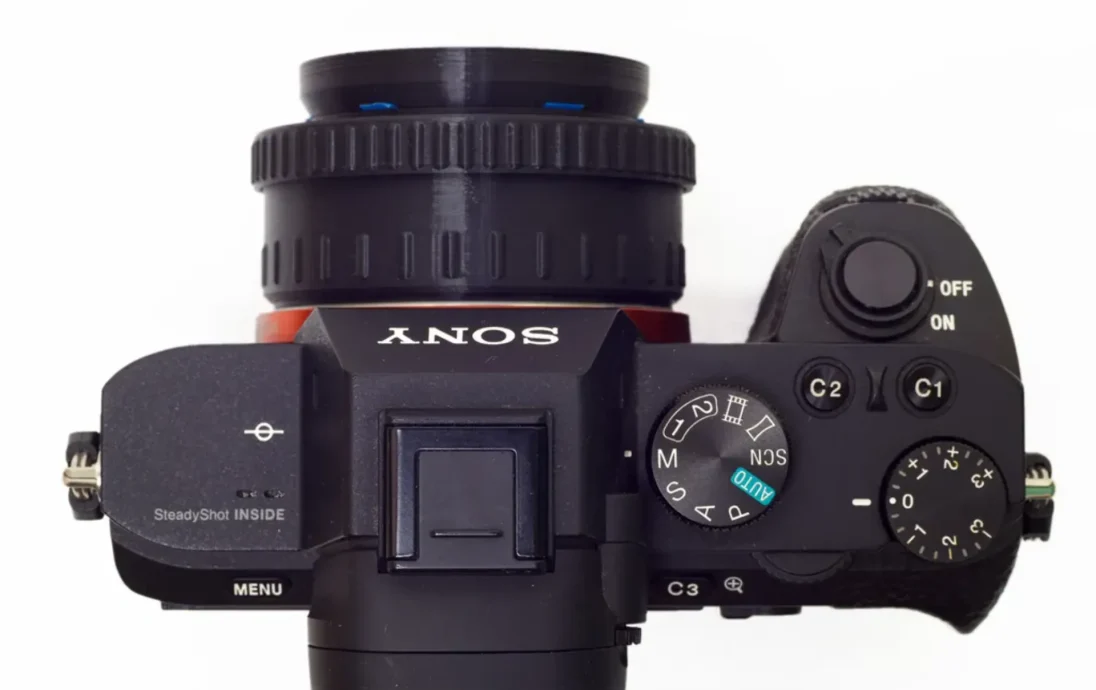

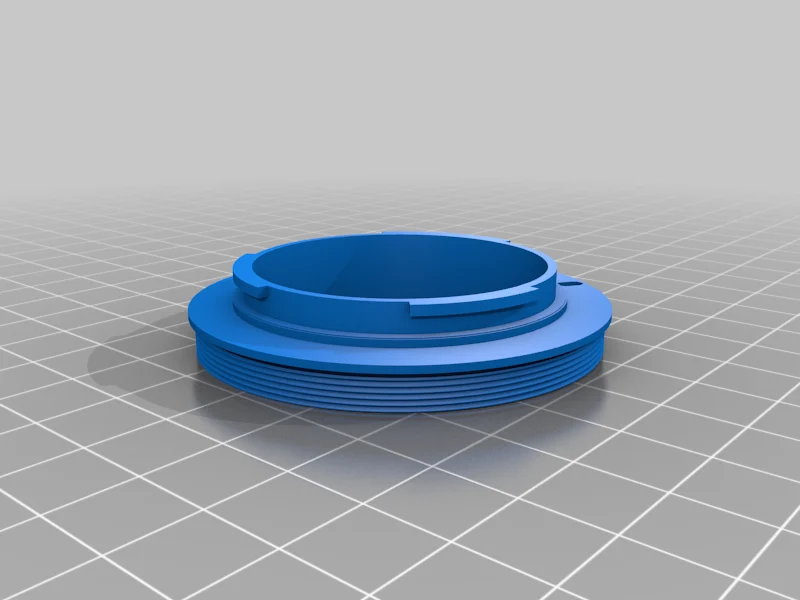

Это M42-4-E-Var, фокусировочное крепление M42 к адаптеру объектива Sony E / регулируемой удлинительной трубке. Это отпечаток, состоящий из нескольких частей («крепление», «прокладка», «внешняя», «внутренняя», «захват_и_фиксатор» и четыре «вкладки»). Если вы предпочитаете потратить несколько часов на печать или пару часов на постобработку/сборку в зависимости от качества печати и вашего опыта, а также около 46 г нити, вместо того, чтобы покупать что-то, что лучше справляется с этой задачей, этот отпечаток ДЛЯ ВАС! Если у вас есть объектив, требующий обслуживания, и вы боитесь его пробовать, сборка этого адаптера очень похожа на повторную сборку объектива, поэтому эта распечатка ДЛЯ ВАС! Если вы хотите узнать, как фокусируются многие мануальны�� объективы, этот принт тоже ДЛЯ ВАС! После того, как вы это сделаете, возможно, тогда вы займетесь своим объективом CLA или будете избегать его, как чумы (и фокусироваться с ним вместо кольца, которое чертовски жесткое на вашем любимом старом объективе).

Отказ от ответственности: распечатывайте и используйте этот адаптер на свой страх и риск (включая, помимо прочего, следующие случаи: попадание мелких частиц пыли/PLA во внутренние части камеры, поломку отпечатков, деформацию отпечатков при сильной жаре, попадание смазки туда, куда не следует, выделение газов из клея, эпоксидной смол�� и/или краски)!

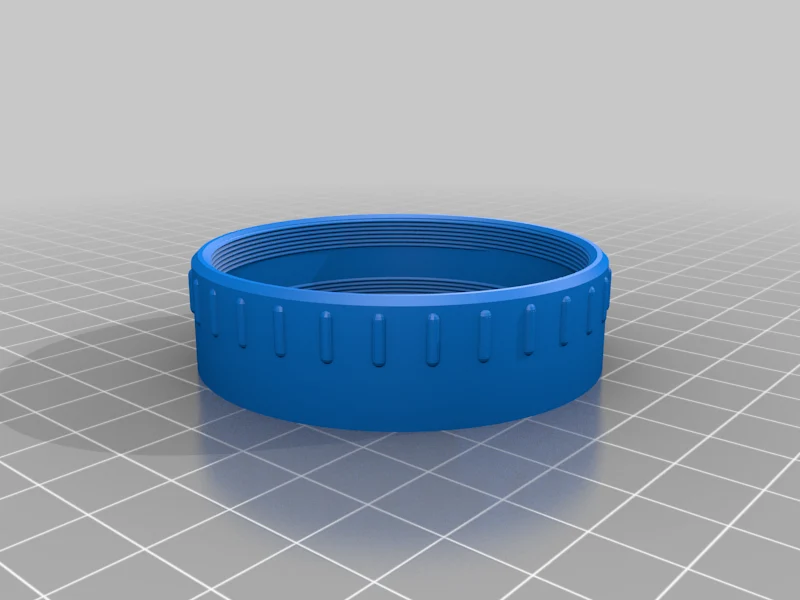

Если детали печатаются и собираются как положено, бесконечность гарантирована, а геликоид должен иметь ценное удлинение более 10 мм. Когда он полностью собран, геликоид достигает нижней точки в бесконечности и «выходит вверх» на кольце фокусировки «grip_and_retainer», имея при этом достаточную длину выступа, поэтому я надеюсь, что он не развалится из-за вас.

Я думаю, что лучший вариант использования этого адаптера — это платформа для адаптации небольшой оптики из пленочных компактов и тому подобного, но он также чертовски хорошо работает с небольшими винтажными простыми объективами! С телеобъективами это кажется немного грубым и ненадежным, особенно если вы не можете поддерживать их во время фокусировки. При адаптации типовых объективов М42 геликоид всегда воспринимает несбалансированную нагрузку — эти детали из PLA немного прогибаются и с достаточной силой, к сожалению, смазка не полностью преодолевает трение между пластиковыми деталями. Конечно, он очень прочный, когда он находится в нижней части или полностью выдвинут (и прижат к стопорному кольцу), но между ними есть небольшой люфт, потому что геликоидная резьба имеет самые свободные допуски.

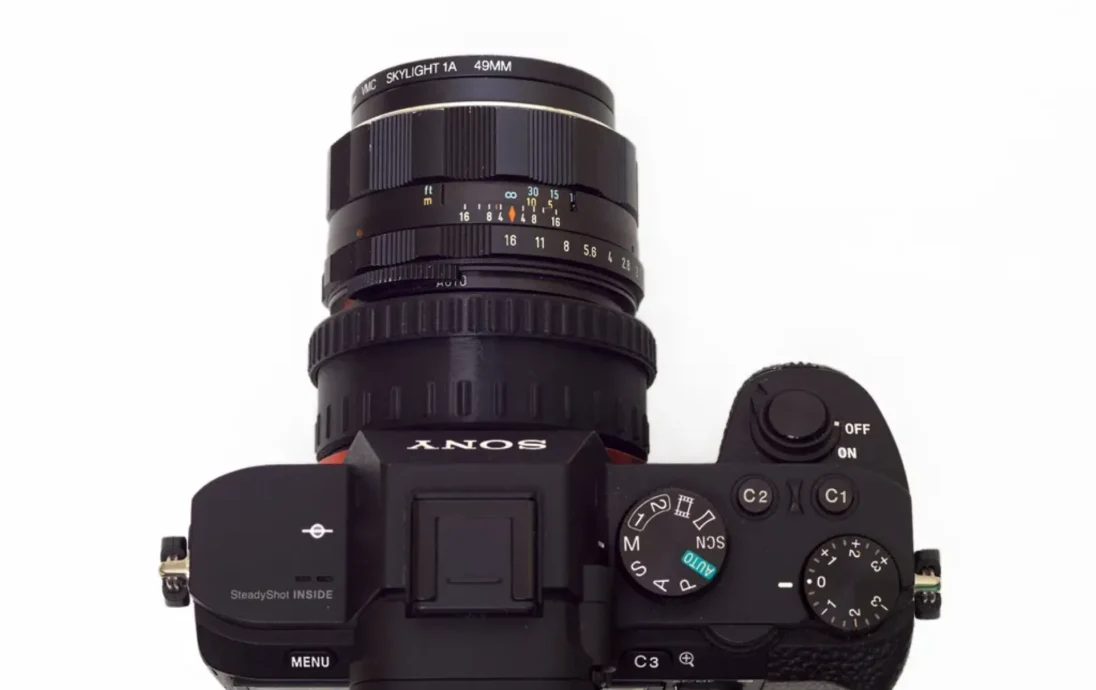

Этот адаптер был протестирован с широким спектром объективов M42, включая Pentax Super-Takumars, Pentax Super-Multi-Coated Takumars, только автоматические объективы Fujinon EBC, автоматические объективы Helios и Jupiter, объективы Meyer Optik / Pentacon, а также различные японские бренды, включая Mamiya-Sekor, Vivitar и т. д. Я постарался сделать это крепление M42 максимально универсальным, освободив место для Дополнительные насадки SMC Takumars, выступ кольца диафрагмы Fujinons и внешний выступ Mamiyas также обеспечивают стопорный выступ для автоматических объективов.

Выравнивание резьбы доставляет больше проблем, чем я ожидал, но включенный мной визуализированный «внутренний» объектив работал достаточно хорошо для ��еня и стабильно для моего объектива — Fujinon проходит мимо центра, Takumars останавливается раньше, а другие линзы M42 приземляются где-то посередине.

Я также предоставил способ помочь вам разобраться в вращении ваших линз с помощью объекта тестовой печати и файла, который позволяет вращать резьбу по мере необходимости.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,10 мм, 0,15 мм, 0,18 мм*

Заполнение:

Сетка 25%, концентрически на верхнем/нижнем слоях

Нить накаливания: любая, которой вы доверяете, PLA

Черный

Примечания:

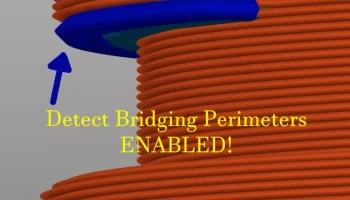

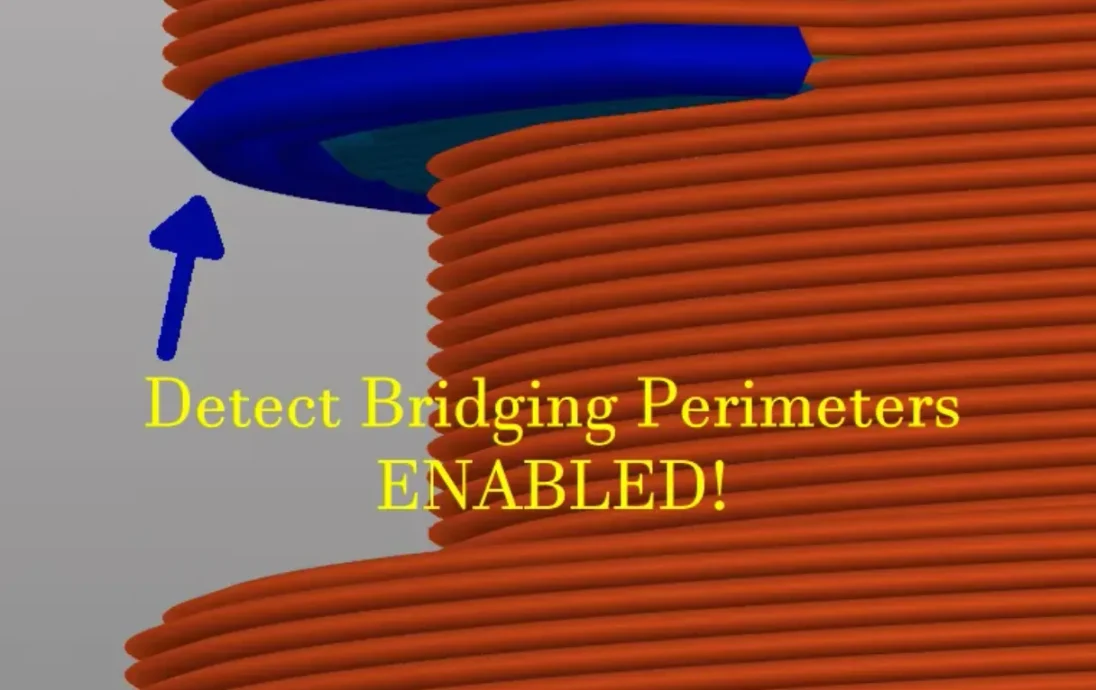

Эти детали подходят друг к другу с очень малыми допусками (диаметры сопрягающихся только что напечатанных/необработанных нитей различаются всего на 0,2-0,4 мм), поэтому крайне важно иметь хорошо откалиброванную установку принтера, способную надежно и воспроизводимо обеспечивать такую точность. Точность размеров должна быть оптимальной, а такие явления, как прыщики при смене слоев, проса��ивание сопел и/или натягивание нитей, должны быть сведены к минимуму. Тем не менее, я не делал никакой специальной калибровки для MK3S, который использую.
