НОВАЯ крышка ЖК-дисплея для Prusa XL, MK4, MK3.9, MK3.5, ...

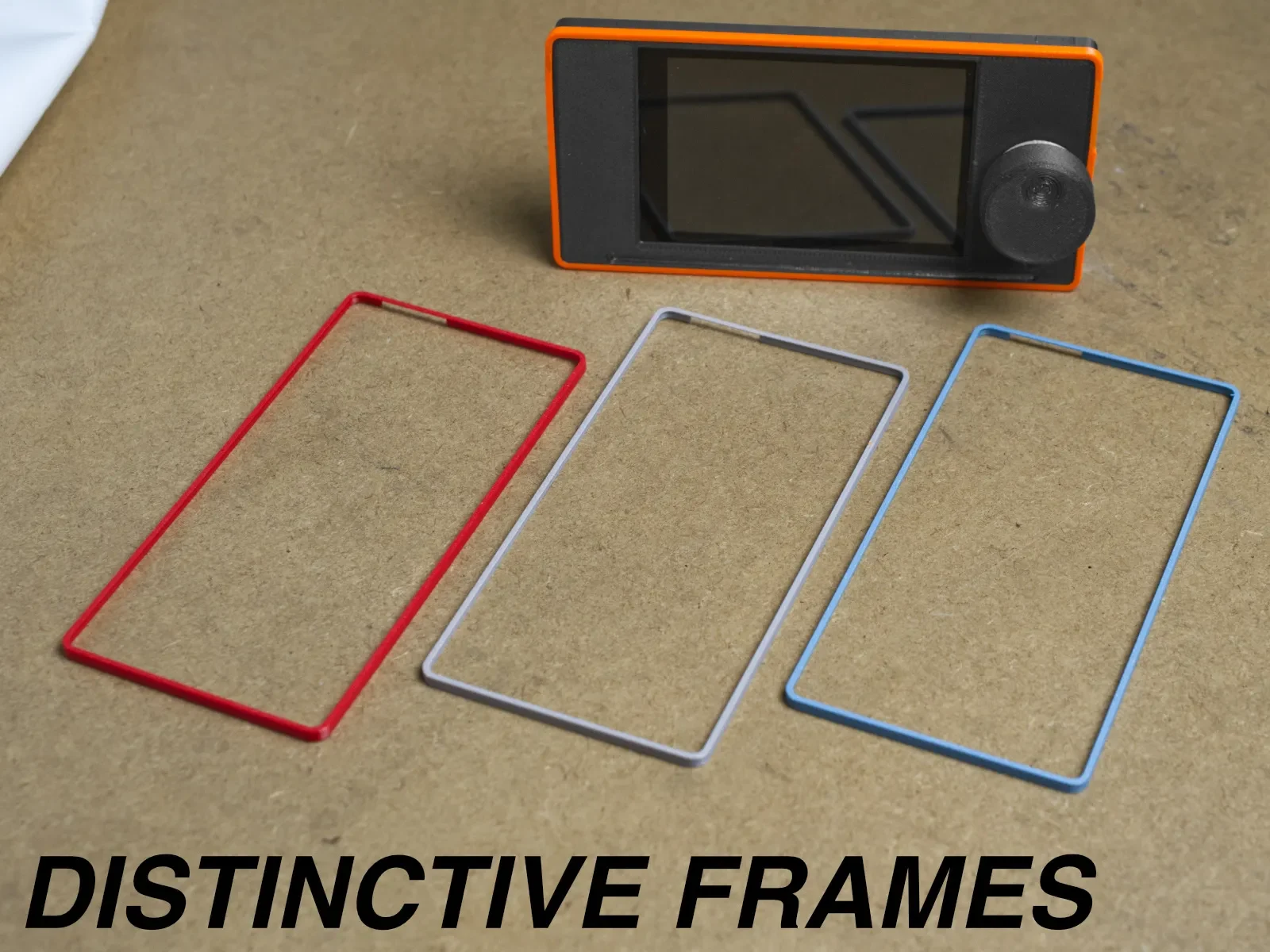

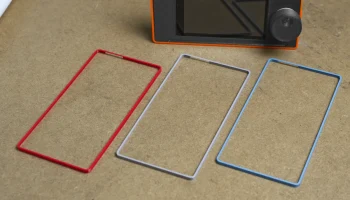

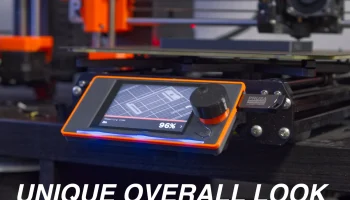

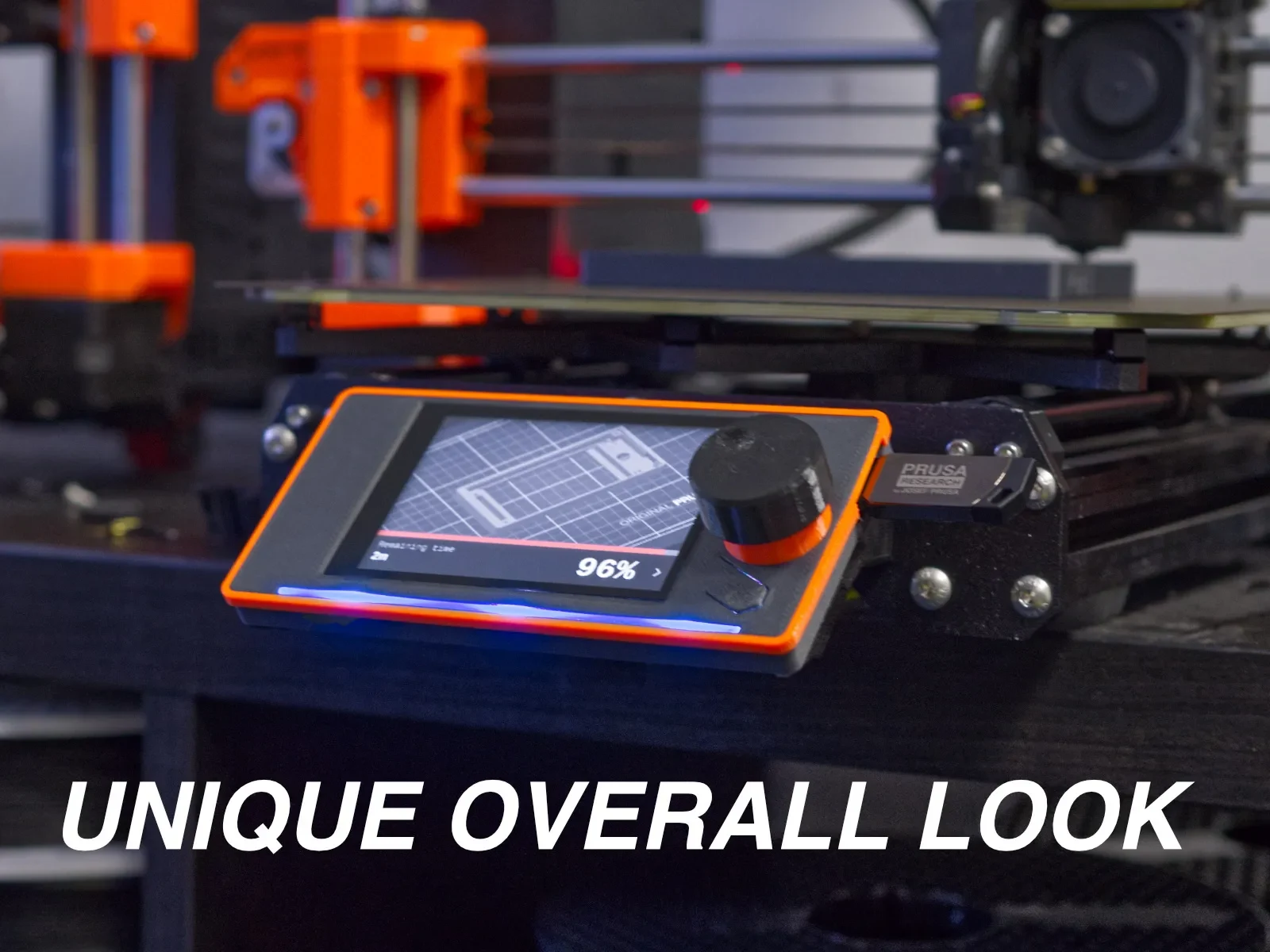

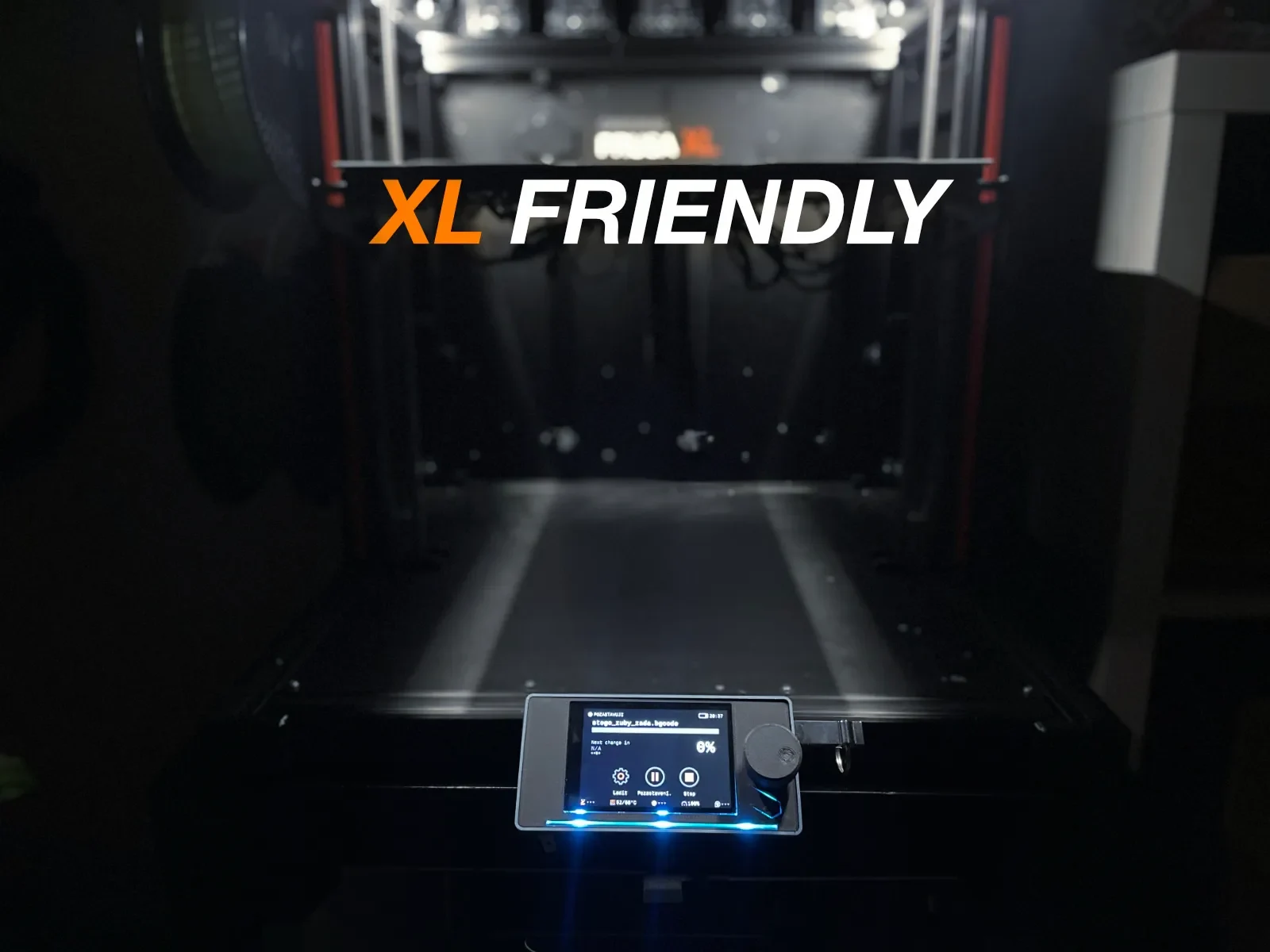

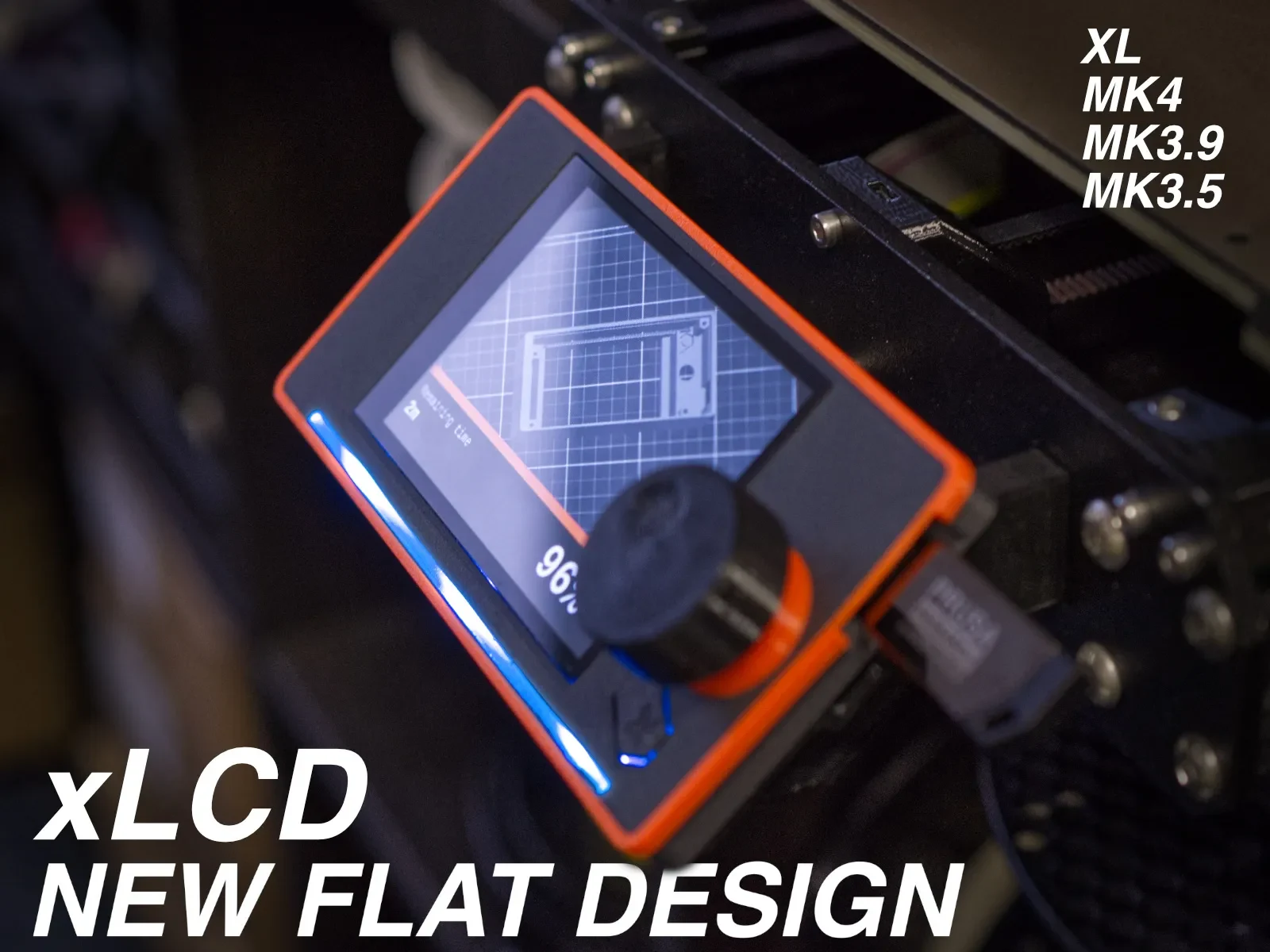

Представляем обновленную крышку xLCD, которая плавно объединяет дисплей с передней панелью, создавая элегантный вид. Оснащен светодиодным рассеивателем RGB нового поколения и совместим с печатными опорами Prusa xLCD по умолчанию. Протестировано на различных моделях, включая Original Prusa XL, MK4, MK3.9 и MK3.5. Его сменная рамка обеспечивает легкую настройку и идеально подходит для различения принтеров на вашей ферме ;).
Нравится модель? Кофе поддерживает идеи ☕
buymeacoffee.com/nexl Спасибо за поддержку
Использованные материалы: Prusament PETG Orange, Prusament PC-CF.
Слой: 0,15 мм
Обновленная версия:
v1.2 (еще не тестировалось)
улучшите симметрию, добавив дополнительный материал слева (вид спереди).
удлиненный диффузор и рамка идеально подходят к крышке v1.2
v1.1

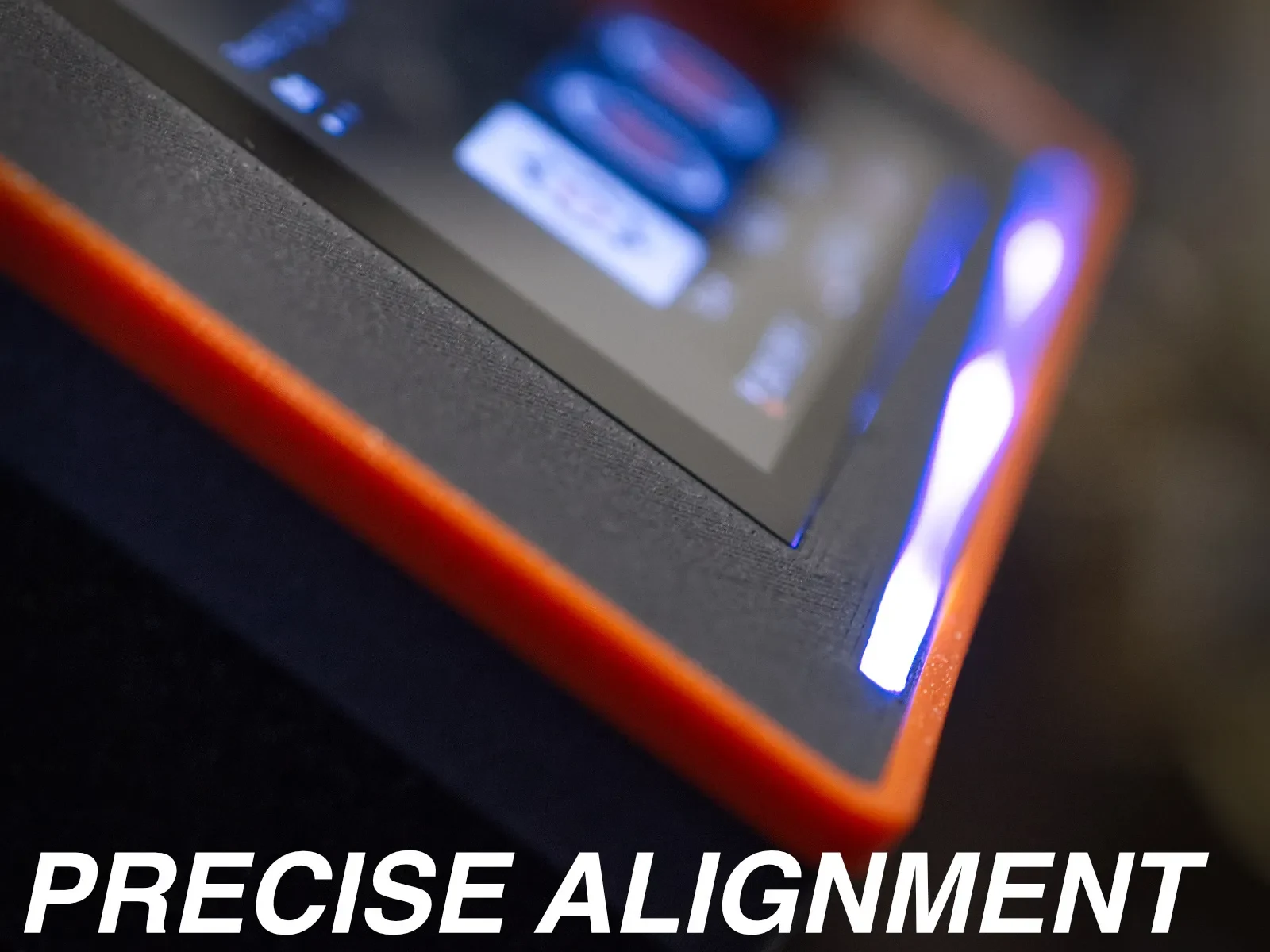

добавлен дополнительный материал вокруг всего дисплея, чтобы предотвратить проникновение света от светодиодов (все равно должен оставаться небольшой зазор, чтобы покрыть все допуски на размер дисплея)
реализована стена двойной высоты, уменьшающая проникновение светодиодного света под ЖК-дисплей.
удален материал, который блокировал каб��ли ЖК-дисплея
новый дизайн ручки ЖК-дисплея
Новая ручка напечатана на очень гладкой поверхности.
____________________________

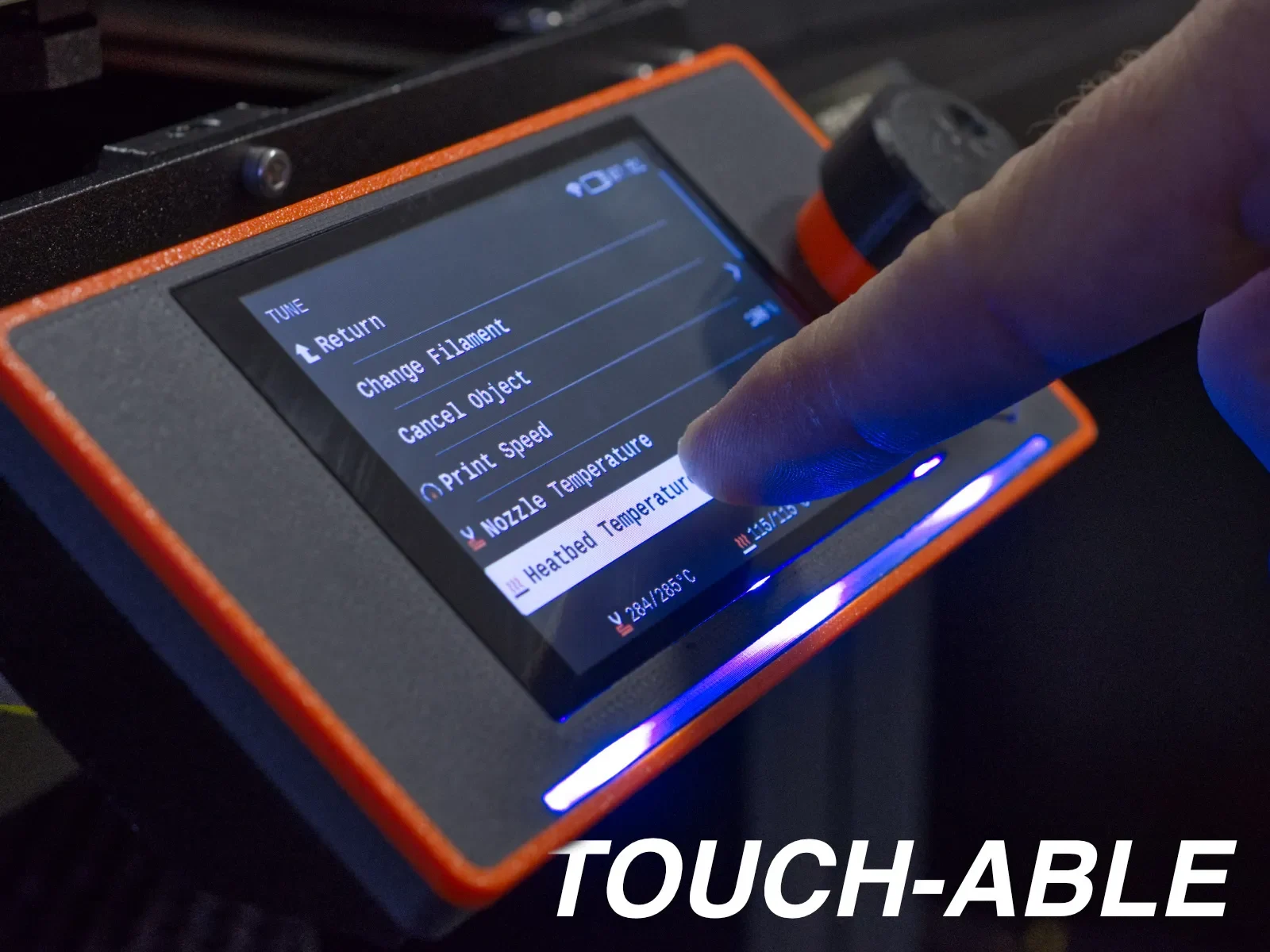

Слишком много света ночью? Обратите внимание на плоскую крышку экрана xLCD, специально разработанную для уменьшения яркости экрана. Кроме того, он обеспечивает защиту сен��орного экрана в вашем магазине тяжелой техники.
Легко распечатать, легко наносить.
____________________________
Не забудьте Prusa MINI! Обеспечьте единообразный внешний вид дисплея на каждом принтере с помощью новой закругленной крышки ЖК-дисплея.
____________________________
Однако, если вам нужен более современный вид, который по-прежнему соответствует линиям Prusa, я рекомендую обратить внимание на улучшенную крышку и ручку MK4 xLCD от @David_84304.
____________________________
УСТАНОВКА
Важно:
Для установки опор и разъема PE настоятельно рекомендую обратиться к официальному руководству по сборке Prusa. Наличие его под рукой обеспечит точную и эффективную уст��новку.
Печатные детали
рама (ПЭТГ)
Крышка ЖК-дисплея (PC-CF/PETG)
Ручка ЖК-дисплея (PC-CF/PETG)
Светодиодный рассеиватель (ПЭТГ прозрачный)
Кольцо ручки ЖК-дисплея (PETG)
------------------------------------------------
Убедитесь, что печатные опоры в прямоугольном отверстии для USB удалены.
------------------------------------------------
2. Вставьте светодиодный рассеиватель изнутри в крышку ЖК-дисплея.
Обратите внимание на правильную ориентацию деталей.
------------------------------------------------
3. Нажмите на диффузор и убедитесь, что он находится на одном уровне с поверхностью с противоположной стороны.
------------------------------------------------
4. Вставьте плату ЖК-дисплея (с подставками для ЖК-дисплея, если необходимо) в крышку ЖК-дисплея.
------------------------------------------------
5. Соедините все детали, затянув оригинальные винты М3.
НЕ ЗАТЯГИВАЙТЕ ВИНТЫ СЛИШКОМ! В противном случае ЖК-дисплей не будет работать должным образом.
------------------------------------------------
6. Наденьте кольцо ручки ЖК-дисплея на штифт кодера ЖК-дисплея. Нажмите на него до упора.
------------------------------------------------
7. Нажмите ручку ЖК-дисплея на контакте кодера.
------------------------------------------------
8. Это необязательно. Сдвиньте рамку по краям крышки ЖК-дисплея. Обратите внимание на форму над портом USB.
