РПи 'Z-BOX'

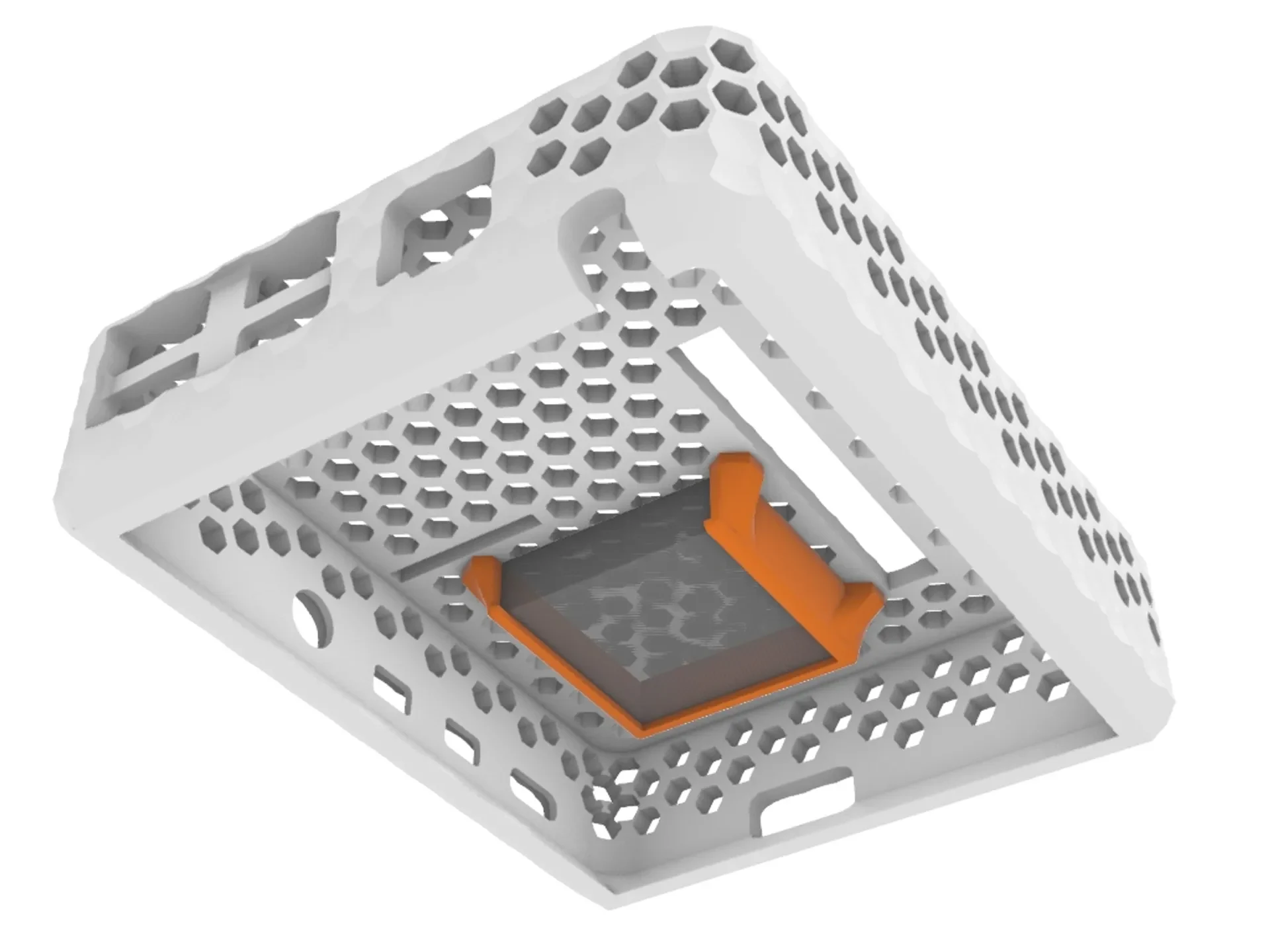

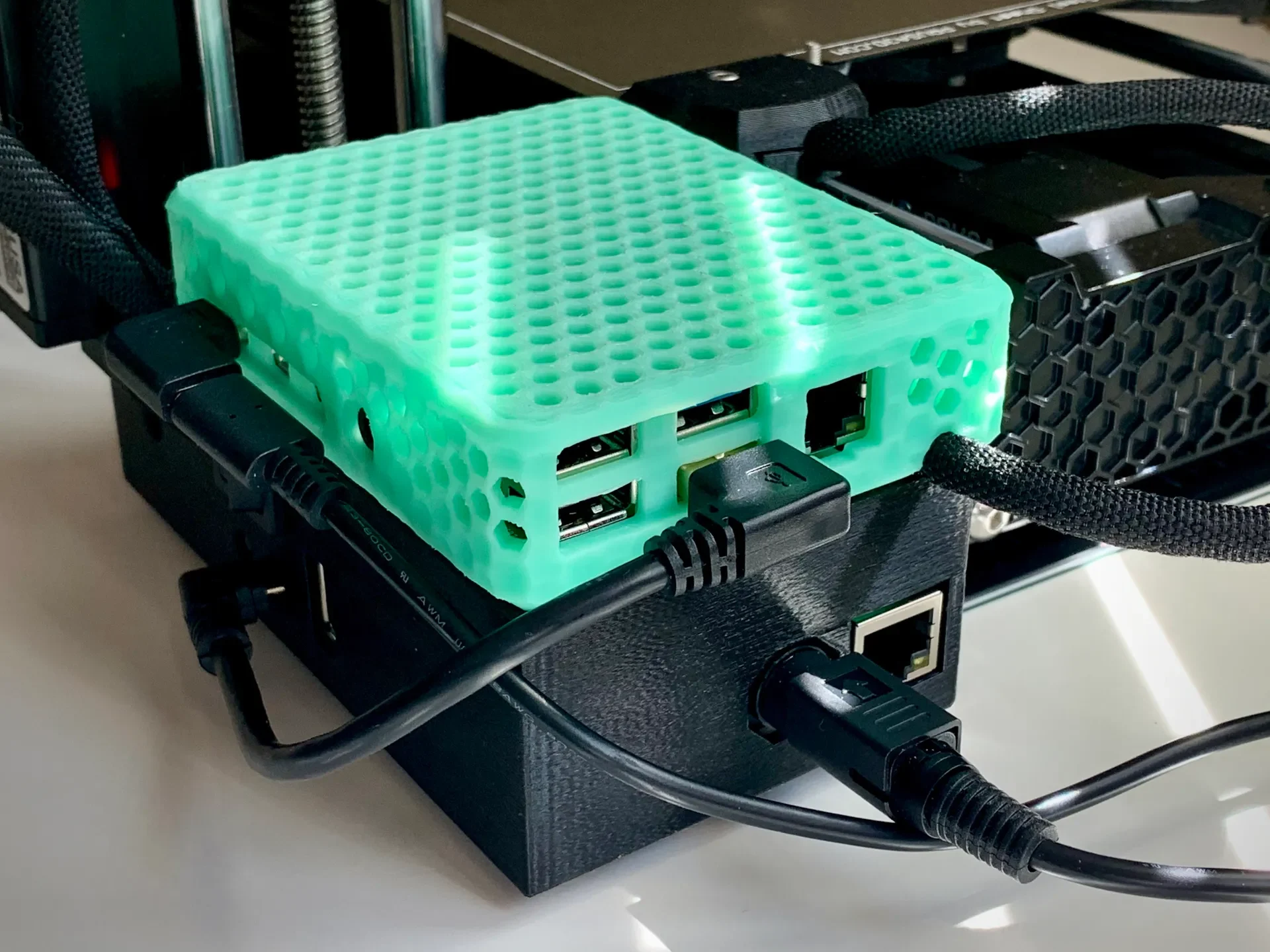

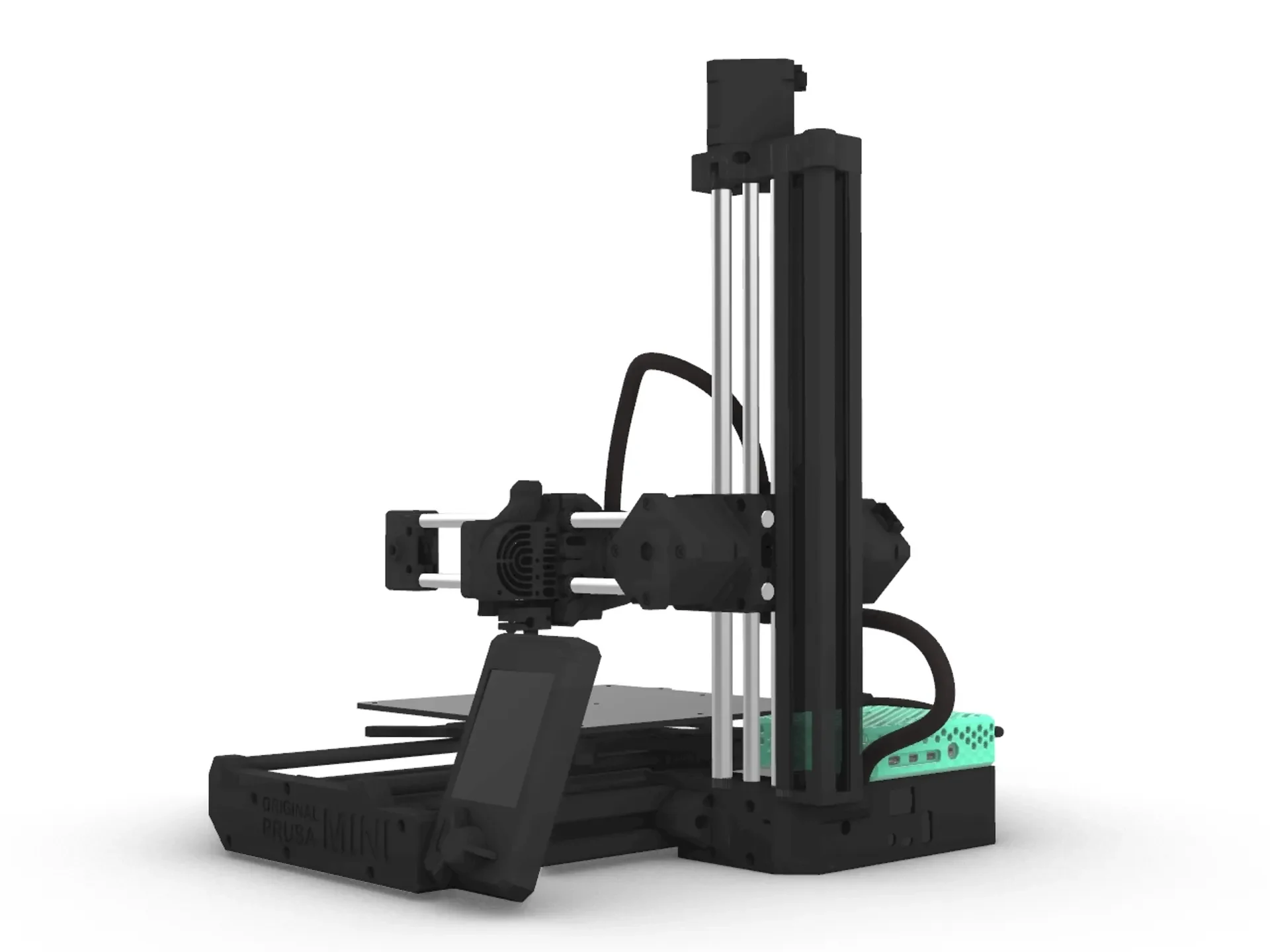

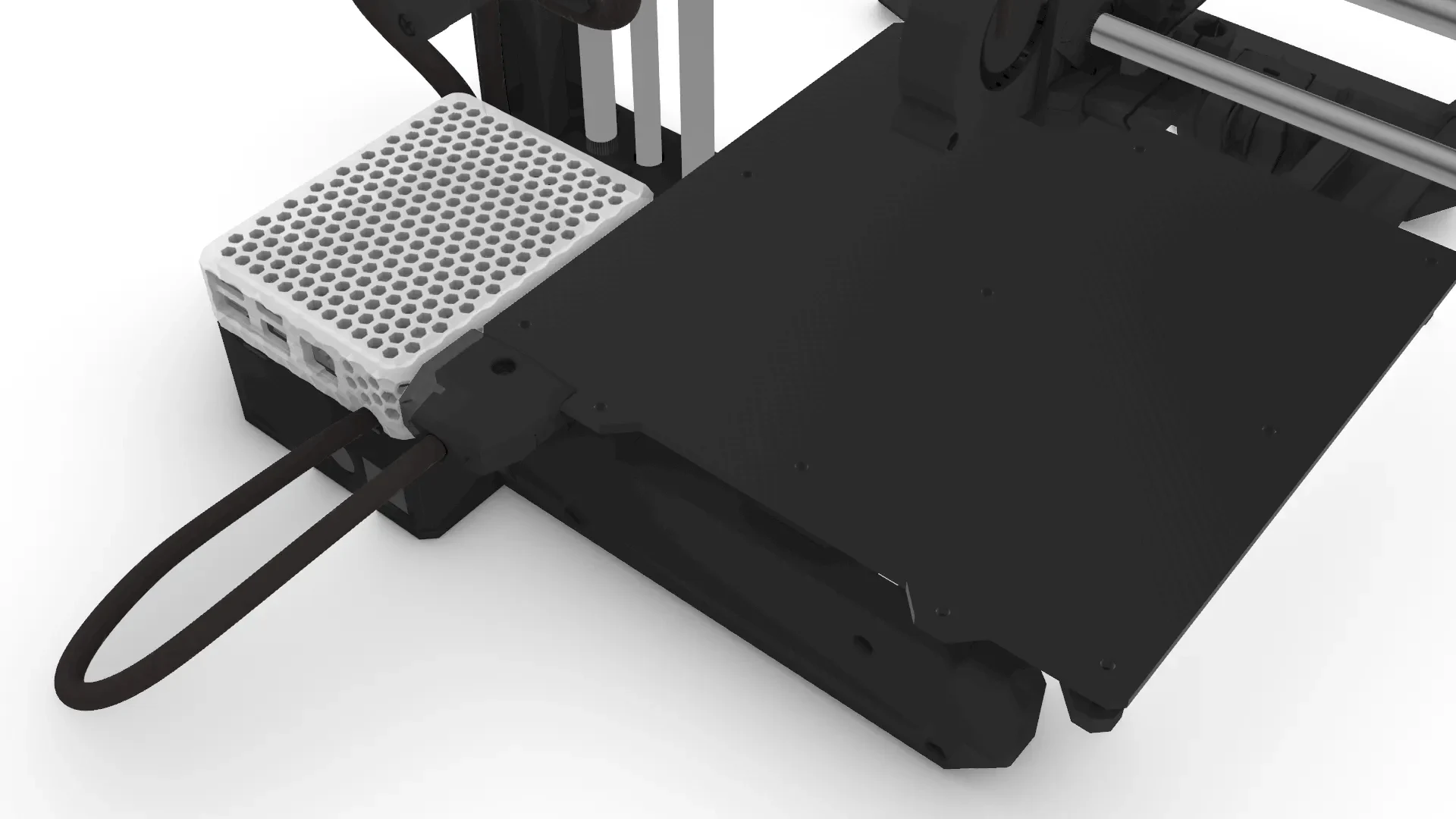

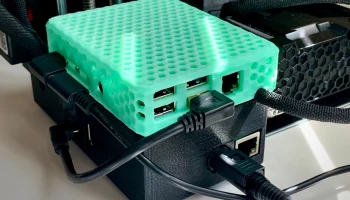

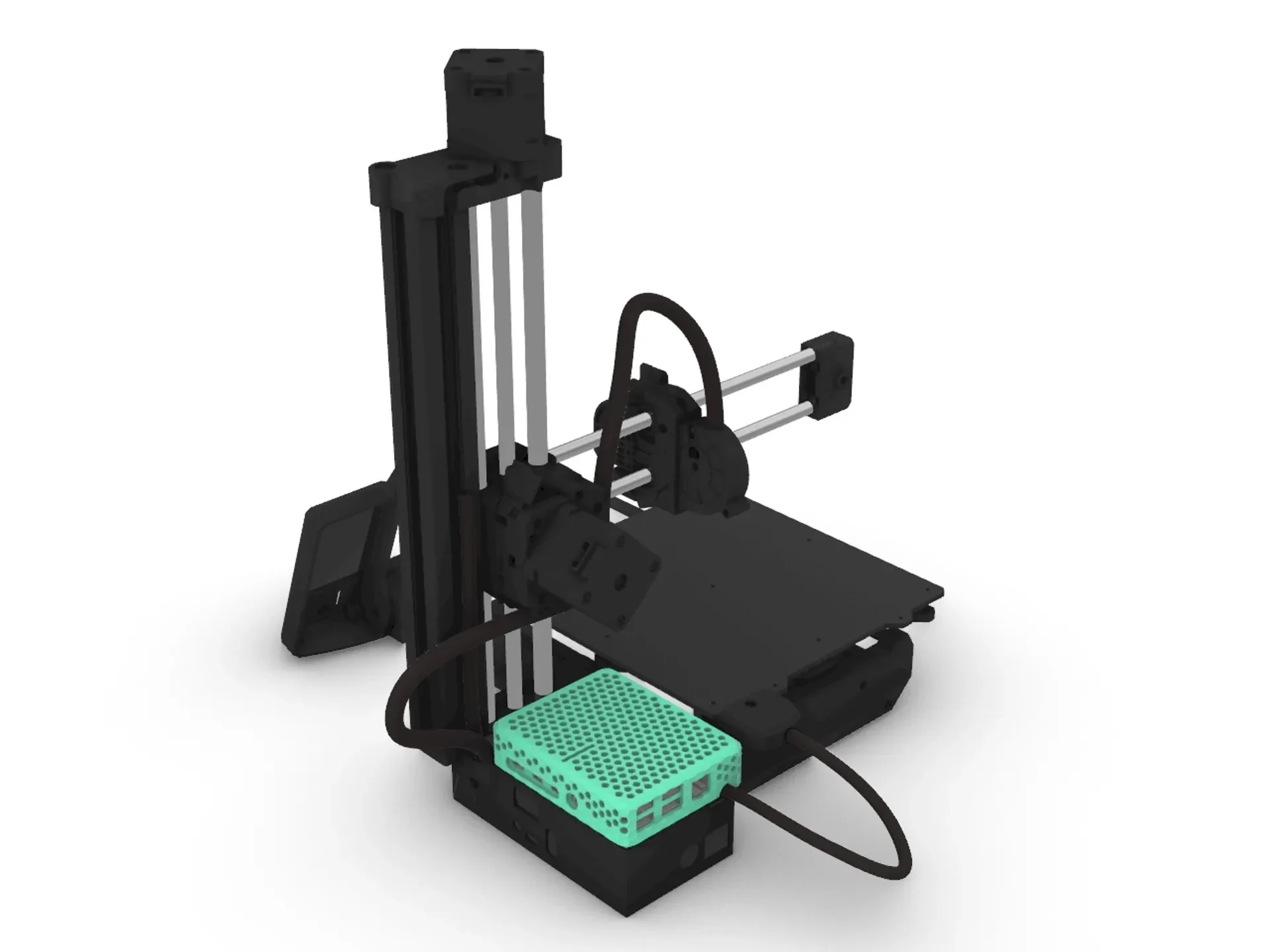

RPi Z-Box, разработанный для 4B, — это первый интегрированный чехол для Raspberry Pi, который легко крепится к вашему Prusa MINI/MINI+. Z-Box прикрепляется к основанию оси Z и заменяет крышку стандартного корпуса электронной платы, используя тот же механизм крепления.

См. здесь версию 3B / 3B+.

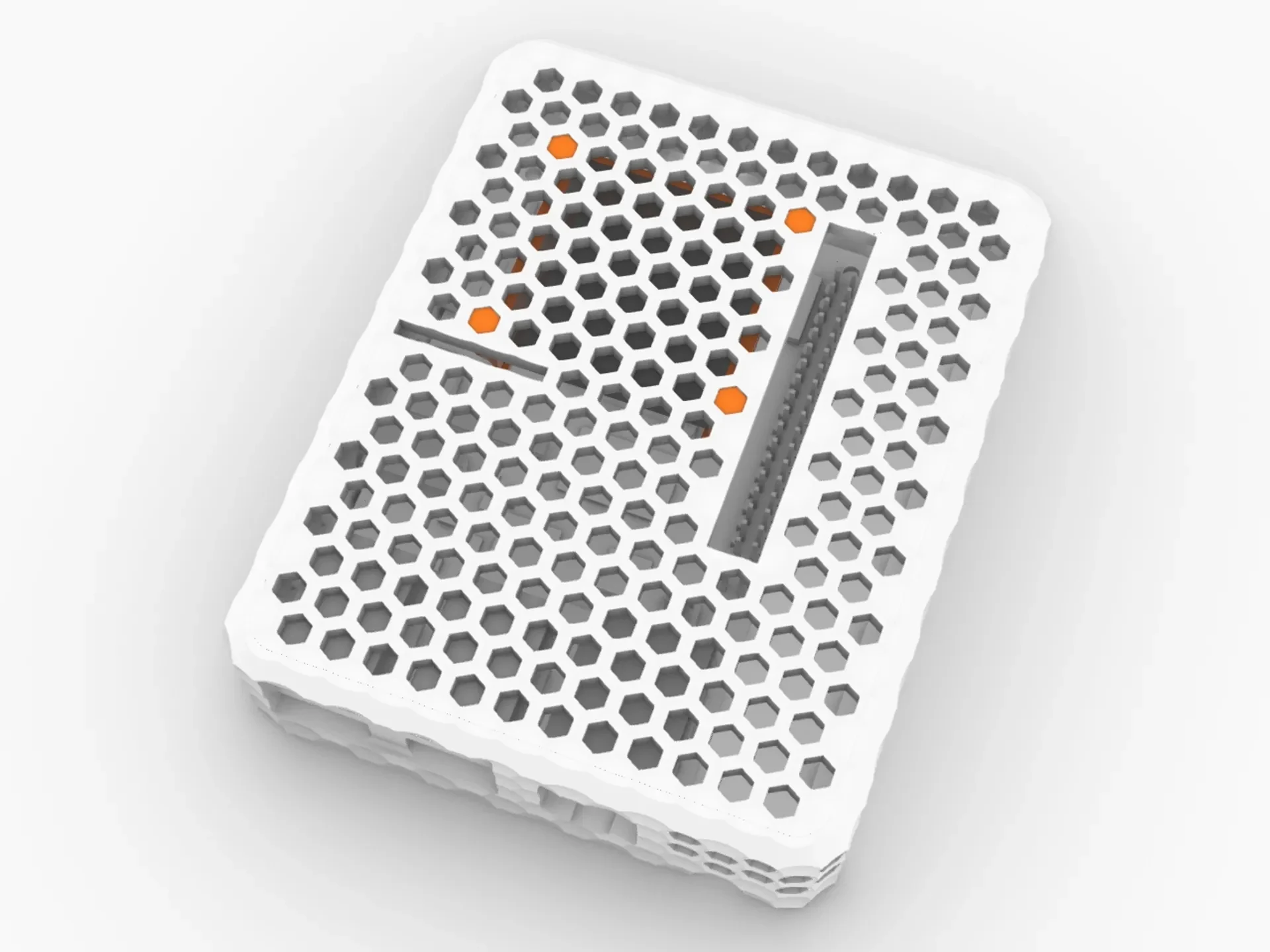

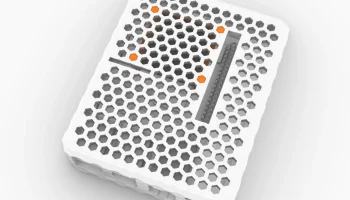

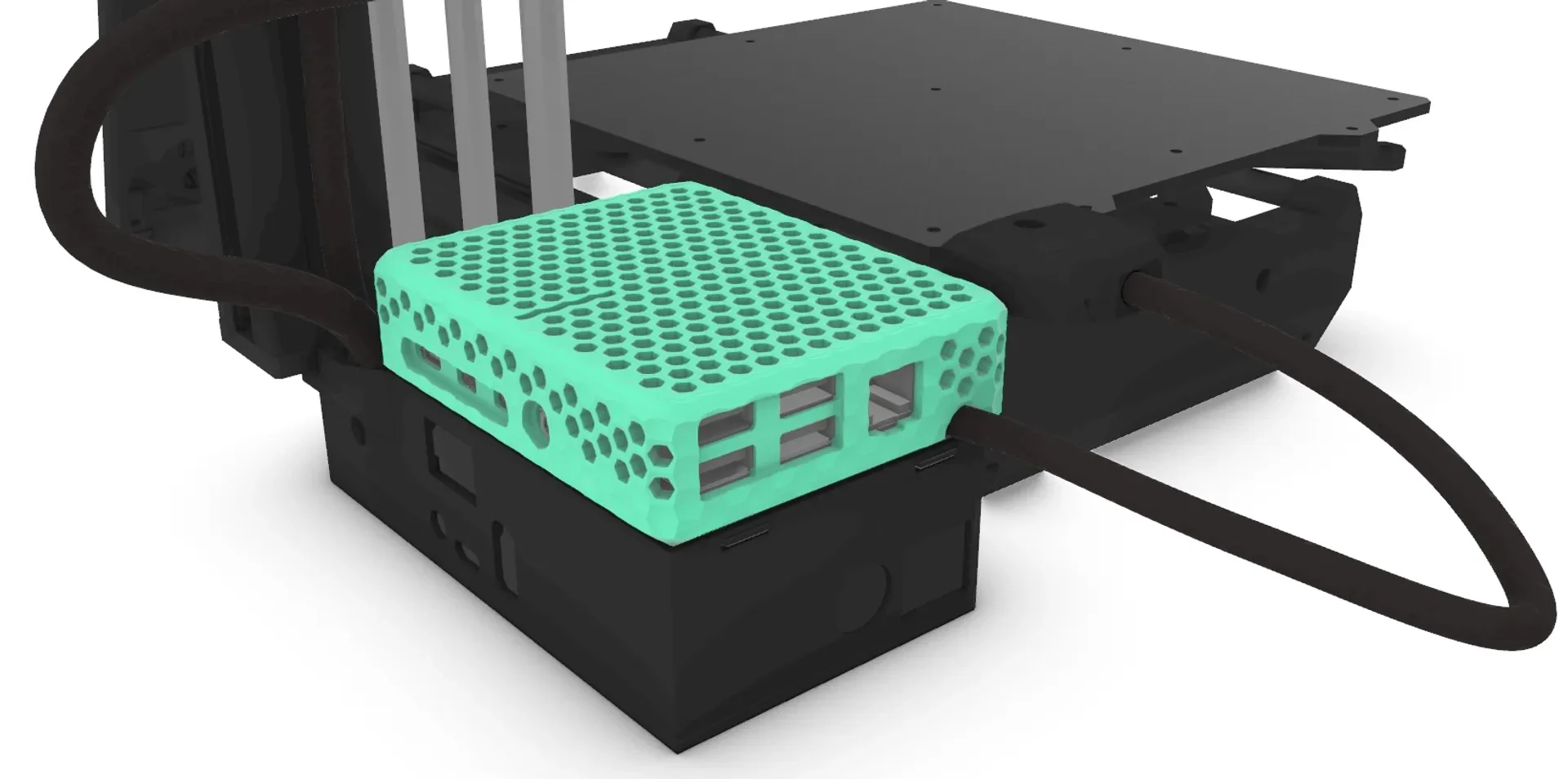

Z-Box снижает нагрузку, перенаправляя кабели MINI более естественным и организованным образом, а также предоставляет место для прокладки дополнительных периферийных устройств. У вас также есть возможность установить вентилятор, который крепится непосредственно к шестиугольным отверстиям крышки.

ПРИМЕЧАНИЯ
ПЕЧАТЬ
Конструкция состоит из 3 частей: основания, корпуса и крышки.
Все они взаимозаменяемы, поэтому выбирайте любое сочетание вариантов.
Основание в основном скрыто, но я сделал его отдельным элементом, поэтому вы можете распечатать его черным цветом, чтобы он соответствовал стандартному корпусу, если захотите.
Все детали предназначены для печати без подставок, полей или плотов.
Рекомендуется PETG или PLA.
Разрешение 0,20 мм для «Основания» и 0,15 мм (или выше) для «Тела» и «Крышки».
Я предлагаю увеличить периметр части «Тело», чтобы сделать стены более прочными.
Некоторые все же решили добавить опоры для перфорации, хотя я не использовал их ни в одной из своих итераций.
Если у вашего принтера проблемы с деталями крышки, я добавил плоский вариант (только «шестигранник»).
Обновление: видимо, некоторые варианты крышек открываются в слайсере в перевернутом виде. Если у вас возникла эта проблема, обязательно переверните его так, чтобы текстурированная поверхность оказалась сверху.

Аппаратное обеспечение
4 болта M2,5 x 10 мм (для подключения Pi)
При креплении с помощью гайки используйте болты диаметром 12 мм — работает с крепежными деталями М2.
Отверстия можно просверлить под М3.
Повторно используйте болт от штатной крышки.

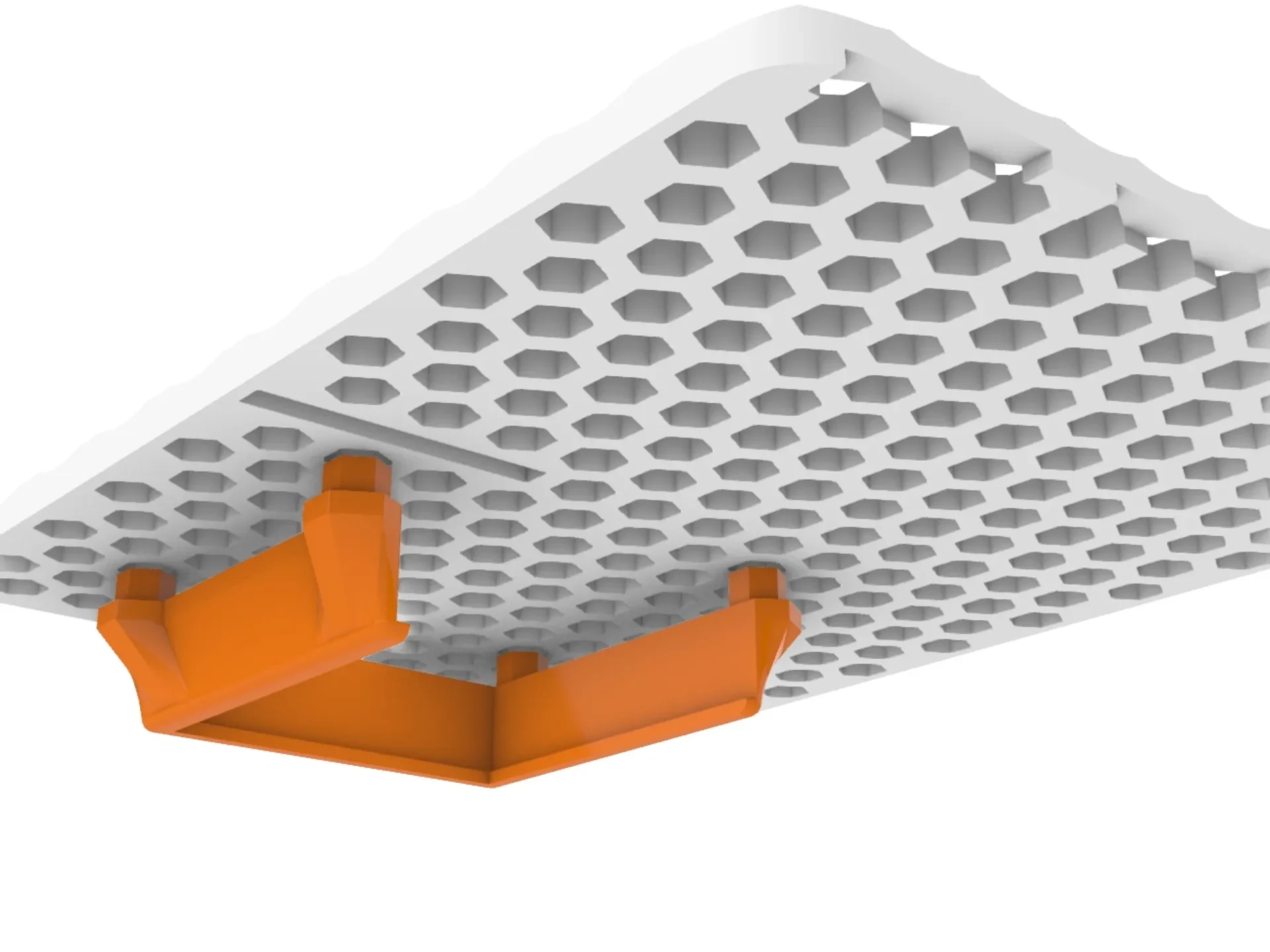

Крепление вентилятора (см. здесь)
Только венти��яторы 30х30 мм.
Два варианта: 10 мм и 7,5 мм (или меньше).
Подходит только для шестигранных вариантов крышки.
Крепится за счет трения, куда бы вы его ни поместили.
Обновление: добавлено крепление для вентилятора 40x40x10 мм.
Проблемы с оформлением
Корпус не может стать выше из-за конфликта с двигателем экструдера и кабелем горячего энда, а Pi не может опуститься из-за конфликта с перемычками питания ниже.
Контакты GPIO
В зависимости от производителя высота разъемов проводов может быть примерно на 1 мм выше.
Вы можете либо отрезать немного пластика от верхней/нижней части разъемов (как я это сделал), либо использовать версию крышки с открытым слотом для свободного доступа ко всем контактам GPIO (см. ссылку на вентилятор выше).
Радиаторы диаметром 15 мм не подойдут. Я рекомендую использовать более короткий радиатор и/или вентилятор.
Обязательно выберите размер вентилятора, который не будет мешать высоте вашего радиатора.
Датчик нити подходит без проблем
Экструдер Bondtech подходит без проблем.
Единственные другие проблемы с установкой, о которых я слышал, были связаны с деформацией, поэтому обязательно дайте отпечатку полностью остыть, прежде чем снимать его с кровати.

Не забудьте ознакомиться с инструкцией по сборке, которую можно найти здесь.

Пожалуйста, пишите мне с любыми мыслями об улучшениях дизайна, которые можно внести. Спасибо!

Ваши пожертвования делают мою работу возможной — они очень ценятся!

Контакт: freewheelerdesign@gmail.com для вопросов о комиссии.

Разработано с использованием Rhino3D и Grasshopper.
