Prusament PET-G, оптимизированный зажим

Во время обучения использованию генеративного проектирования Autodesk в Fusion 360 мне понадобился образец детали для проверки рабочего процесса, и я решил, что Prusament PET-G Clamp нуждается в некоторой оптимизации.

Я взял за основу размеры оригинального зажима Prusament PET-G, чтобы сравнить их по прочности и времени печати. Это также означает, что детали взаимозаменяемы.

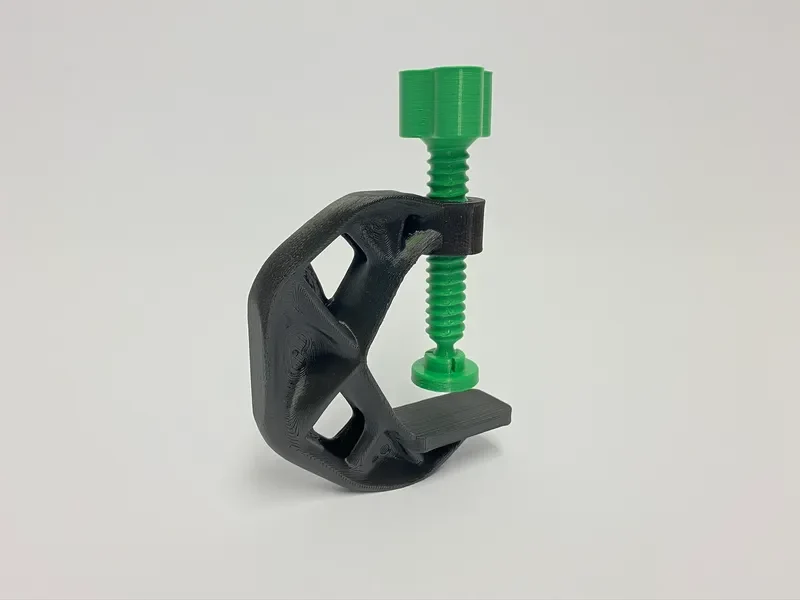

В зависимости от настроек печати этот C-образный зажим печатает немного быстрее, чем оригинал, и использует примерно на 20 % меньше материала. Но что еще более важно, он способен оказывать гораздо большее усилие зажима при меньшей деформации.

Пока я этим занимался, я также перепроектировал шпиндель винта, так как оригинал немного неудобен, а резьба печатается не очень хорошо. Я также добавил несколько скруглений и фасок, чтобы уменьшить концентрацию напряжений.

Я загрузил файлы STL в обычном разрешении, а так��е несколько изображений в высоком качестве для зажима и винта (суффикс HQ). Это очень большие файлы, но они содержат немного больше деталей.

Если вы в конечном итоге распечатаете его, поделитесь фотографиями!

Распечатать инструкции

Я напечатал один с высотой слоя 0,15 мм, 4 периметрами и заполнением 40% Gyroid, и он хорошо держится, но, вероятно, лучше использовать высоту слоя 0,2 мм и большее заполнение.

Если вы хотите повысить прочность, убедитесь, что винт более прочный, так как эта часть сломается с гораздо большей вероятностью, чем оптимизированный C-образный зажим :)

Никакой поддержки не требуется.

Редактирование от 28 октября 2020 г.: У некоторых людей возникают проблемы с тем, что колпачок ломается при защелкивании его на винте. Перед сборкой можно нагреть крышку в теплой воде: это немного смягчит пластик и предотвратит его разрушение.
Кепка — это единственная часть оригинального дизайна, которую я не изменил :P
