Замена воздуховода вентилятора E3D

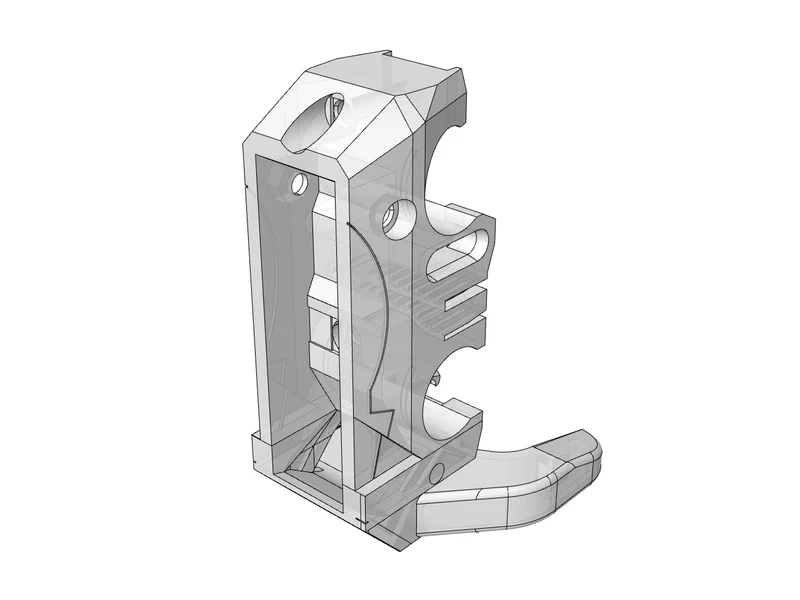

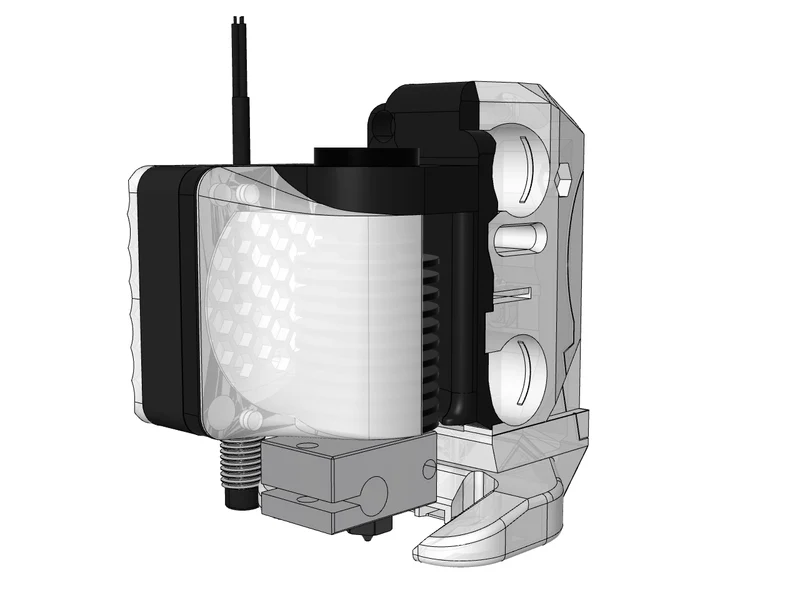

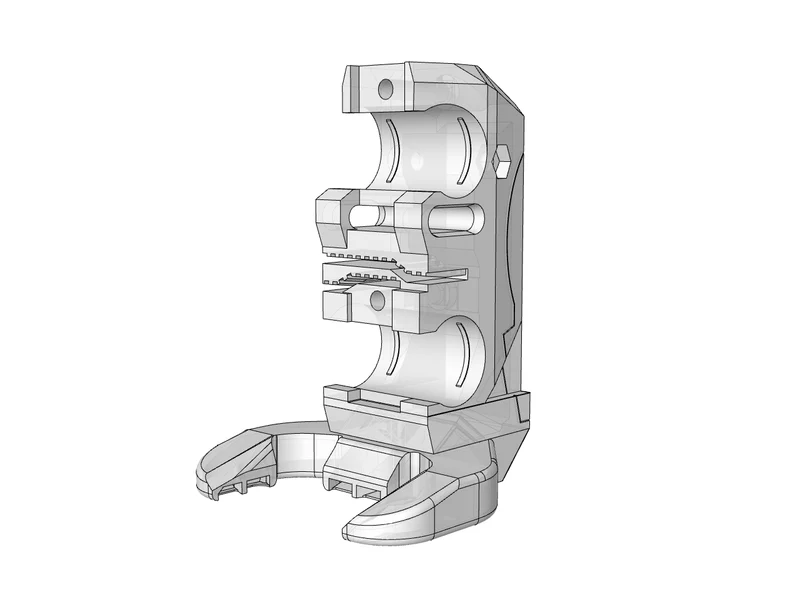

Сменный канал вентилятора с задней кареткой для Prusa Mini/Mini+. Разработан для улучшения охлаждения деталей с помощью хотэнда E3D и термоблока, но также может работать со стандартным хотэндом в сборе.
Геометрия воздуховода основана на кожухе вентилятора Mosquito от 4nthonylin. Пожалуйста, обратитесь к его модели для получения информации об анализе воздушного потока.
Дополнительная информация будет...
Модель крепления V6 будет загружена и привязана в ближайшее время. До этого момента, пожалуйста, считайте, что эта часть находится в стадии разработки.
Печать из ABS, ASA, ПК или смолы.
Для установки просто переверните инструкции по сборке оси X или следуйте этому разбору V3D.
Примечания:
В воздуховодной конструкции отсутствует монтажное отверстие для держателя PINDA. Стандартное крепление PINDA необходимо заменить держателем PINDA, встроенным в крышку вентилятора, который входит в комплект крепления хотэнда V6.
При использовании воздуховода со штатным хотендом, возможно, вам придется поднять теплоизоляцию на несколько миллиметров для обеспечения надлежащего зазора. Имейте в виду, что кончик насадки в полностью собранном состоянии должен выступать всего на 1,5-3 мм ниже нижней части воздуховода.
Для этого вам необходимо снять латунный фитинг из ПТФЭ, удалить короткую трубку из ПТФЭ, расположенную внутри радиатора, и ослабить три установочных винта на боковой стороне радиатора, прежде чем поднимать его на нужную высоту. Просто поменяйте эти шаги, чтобы собрать заново.
30.08.2021

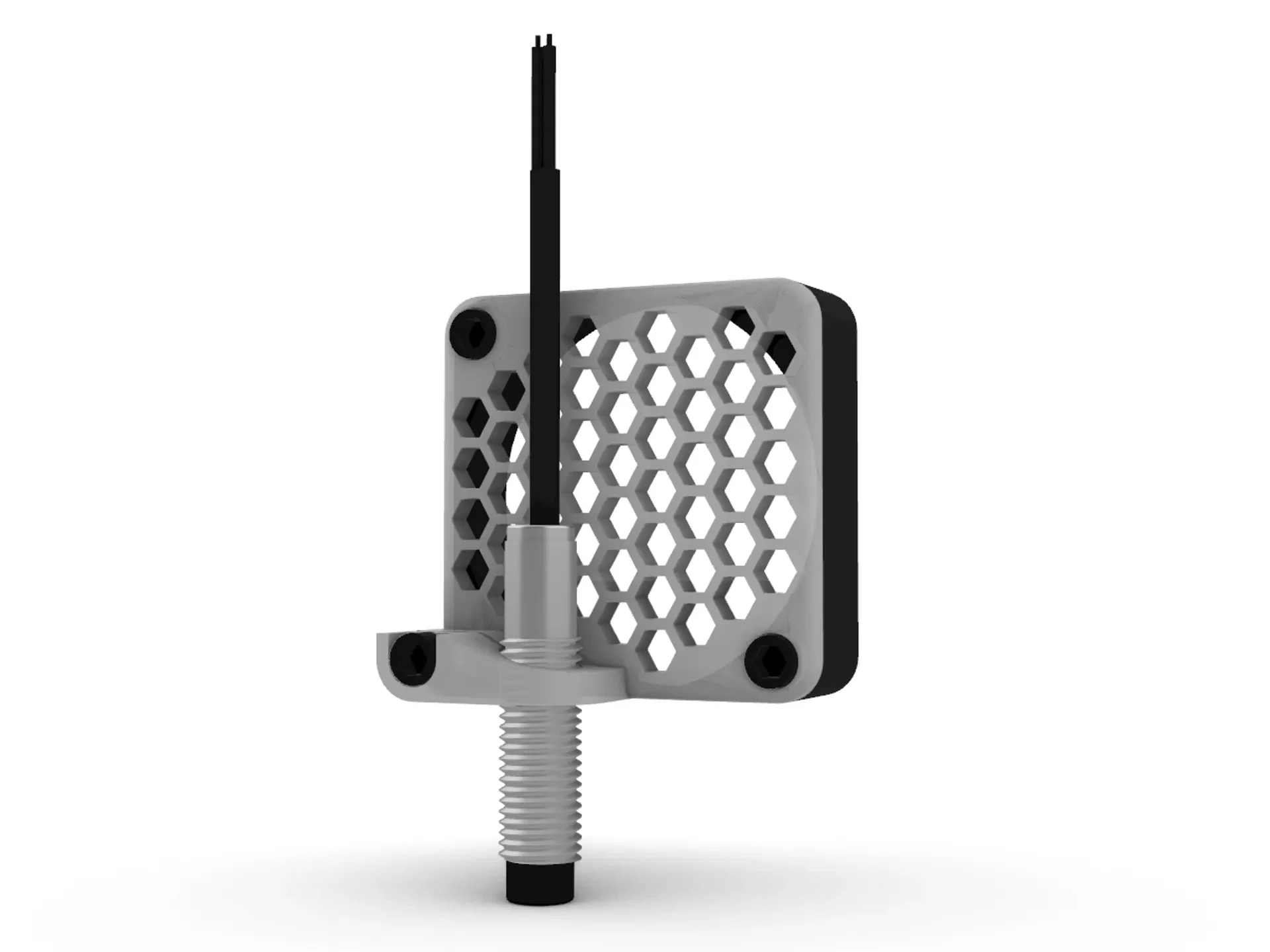

Добавлена замена крепления Super PINDA для стандартного хотэнда. Он заменяет стандартное крепление SPINDA для Mini и служит крышкой вентилятора. Он вкручивается непосредственно в существующие резьбовые отверстия алюминиевого радиатора.
Крышка вентилятора Крепление SPINDA:
(2) болты M3 x 25 мм.
(1) Болт M3 x 12 мм
(1) Резьбовая вставка M3
Вставка с обратной стороны крышки вентилятора для крепления б��лта SPINDA
Максимальная глубина 4,0 мм
Предложить покупку здесь
13.09.2021
Файлы STL и STEP для воздуховодов обновлены с учетом проблемы со вставкой вентилятора, выявленной @Ondřej H.
