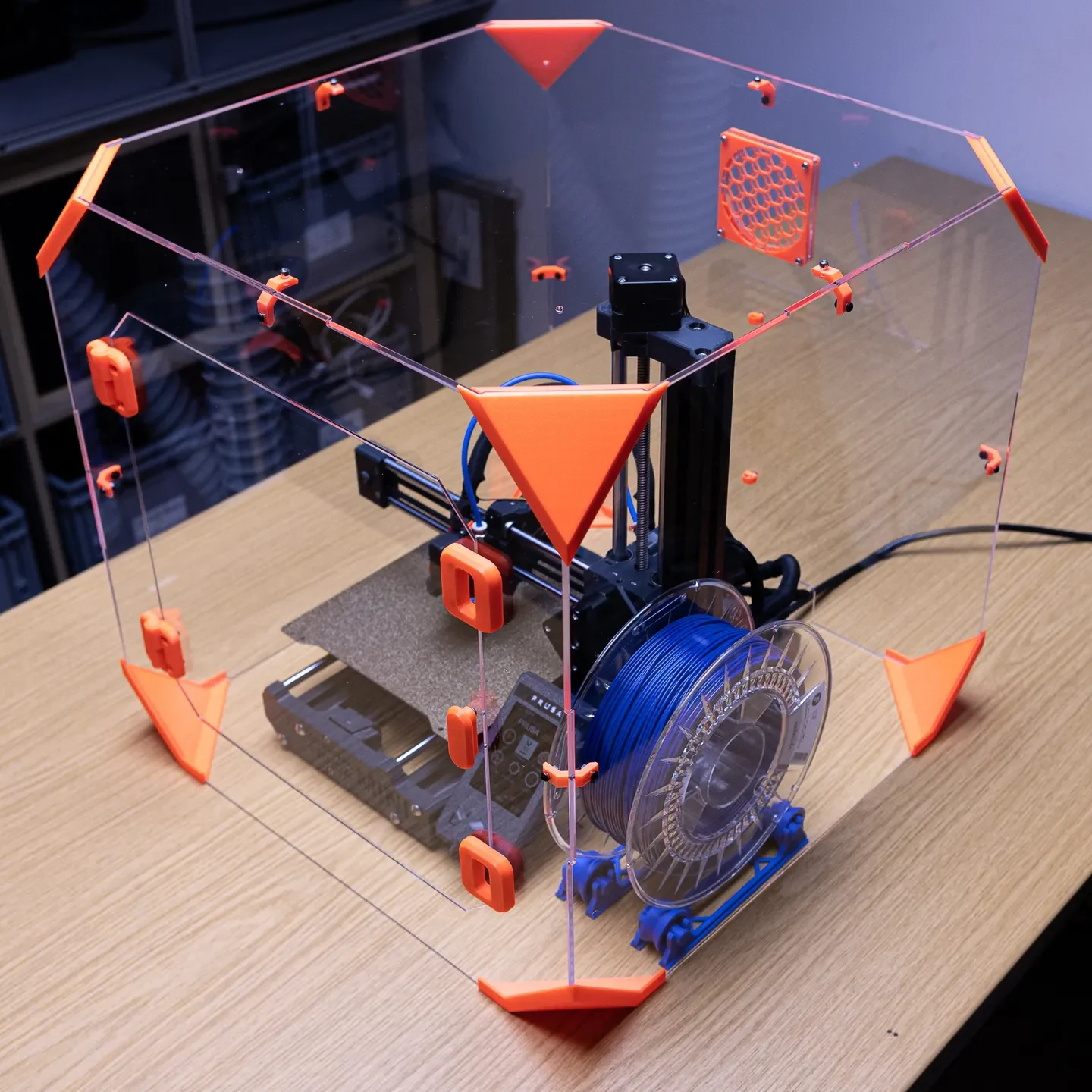

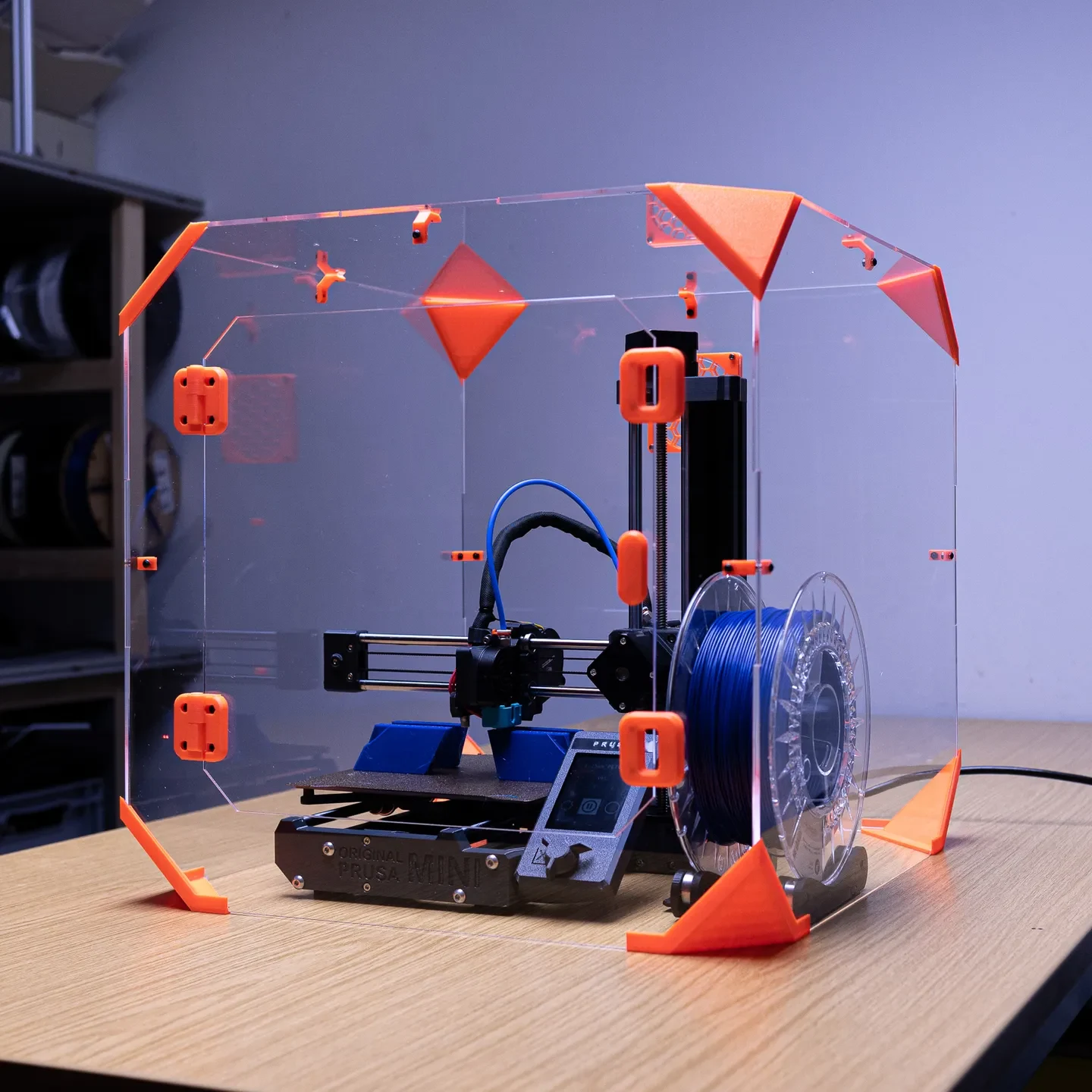

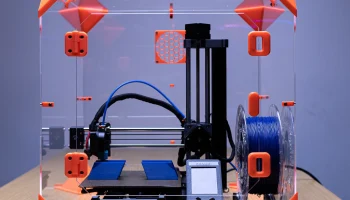

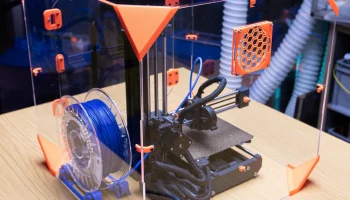

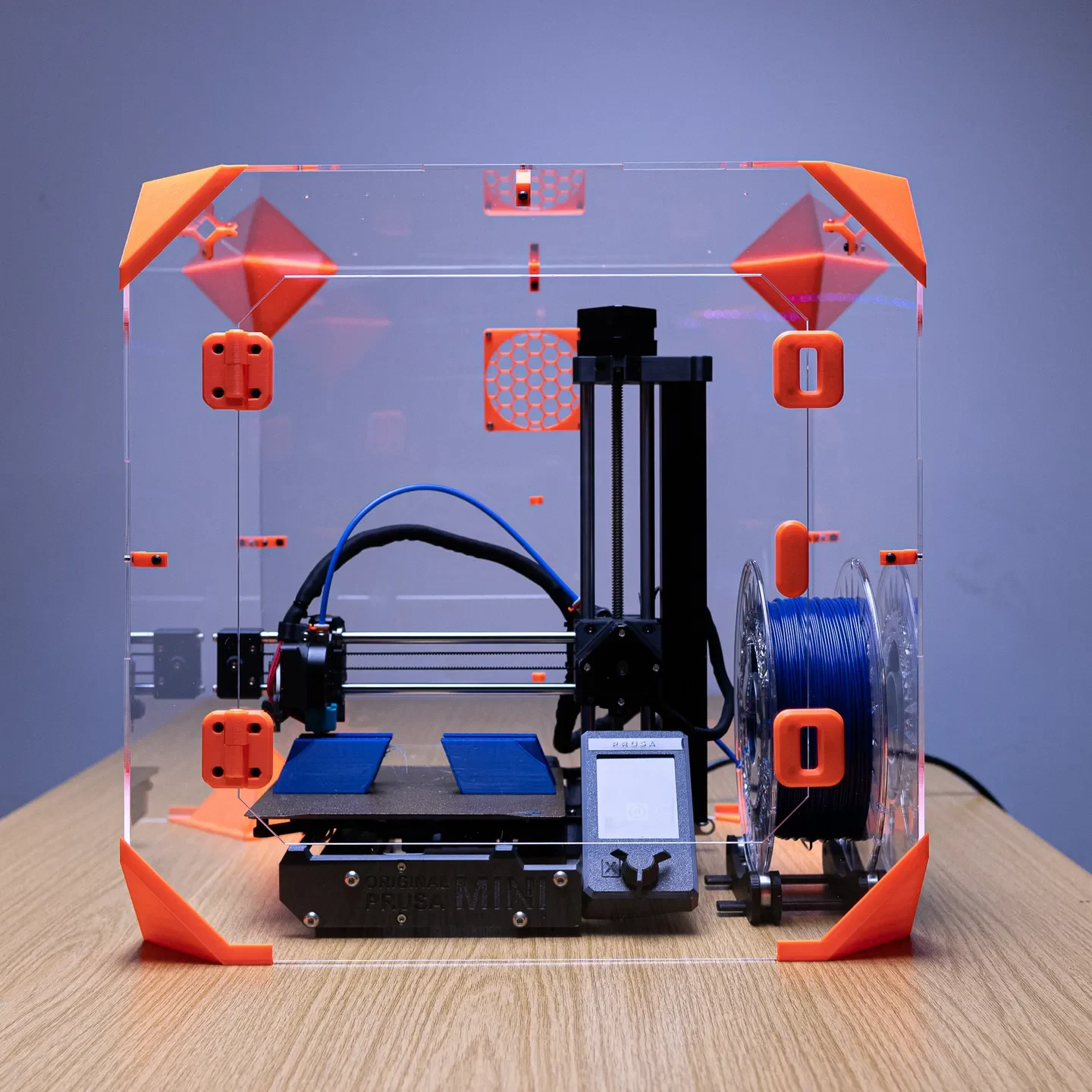

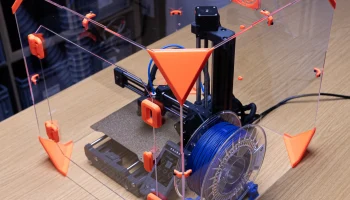

Корпус Prusa MINI V3

3D Печать

Источник:

www.printables.com

Особенности:

Размер: 445x445x445 мм / дверь: 330x330 мм.

Съемная дверь

Поддержка камерного вентилятора (опция)

Поддержка комплекта светодиодов

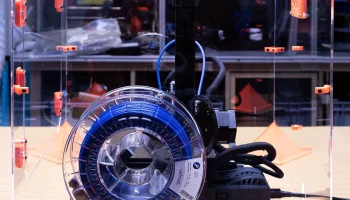

Шпуля помещается внутрь

Подход к проектированию:

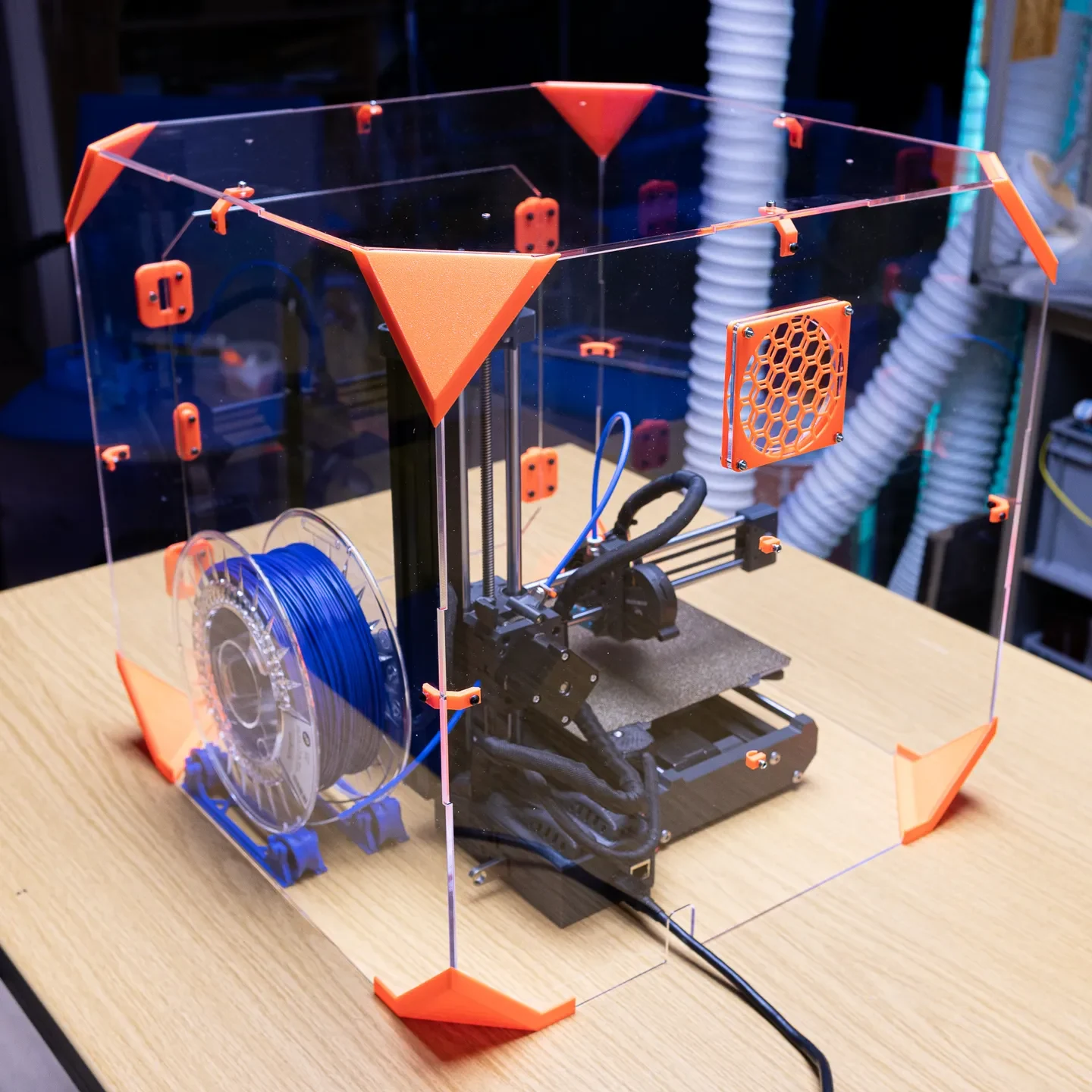

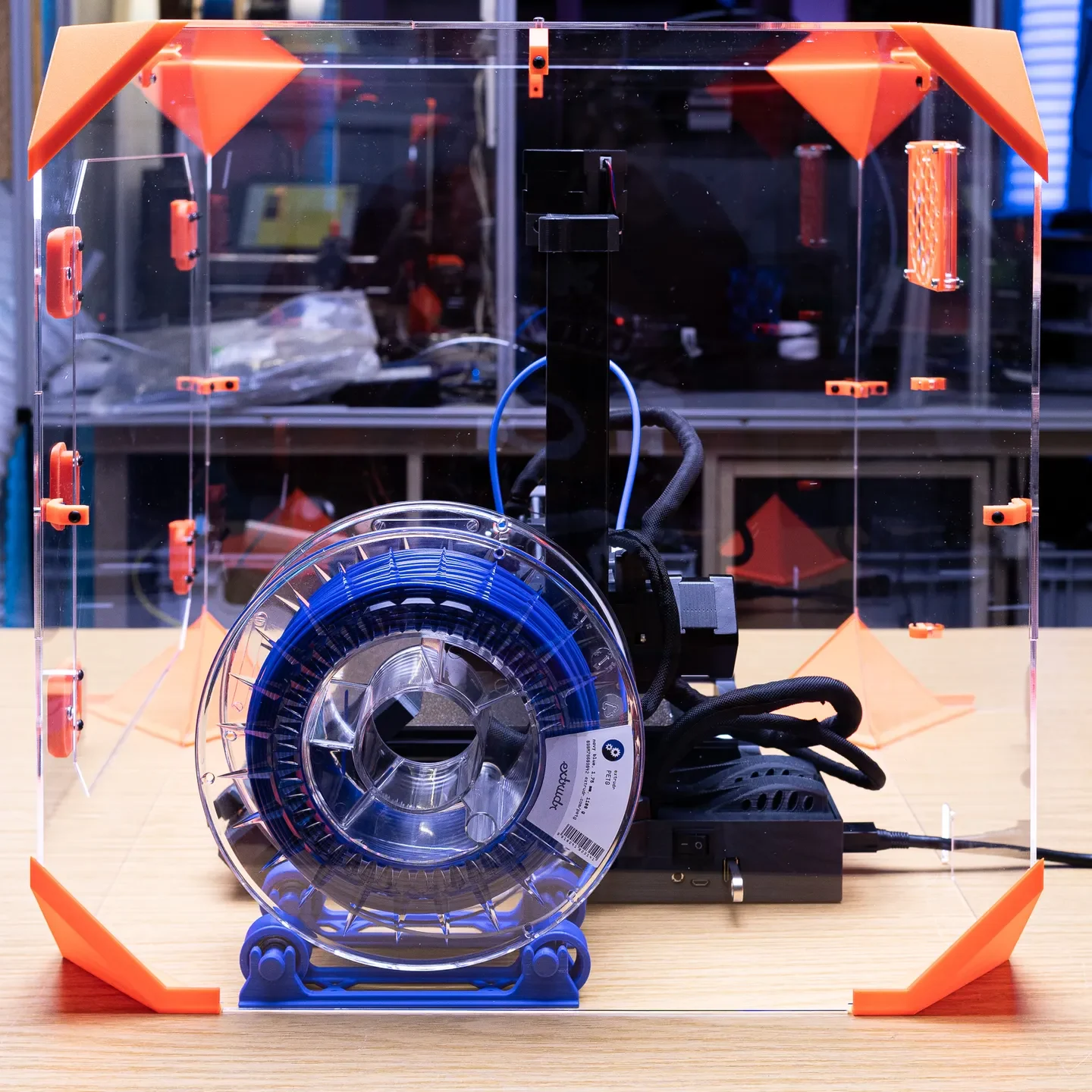

Это простой, дешевый и легкий в сборке корпус для Prusa MINI. Это наи��еньший форм-фактор для установки MINI в корпус кубической формы (44 см), даже катушка с нитью помещается внутрь. Общие затраты на сборку должны быть низкими, поэтому я решил использовать акриловые панели толщиной всего 3 мм, которые достаточно устойчивы благодаря угловым элементам. Весь корпус скрепляется 30 винтами m3x10 мм, клей не требуется. Чтобы прикрепить корпус к столу, вы можете приклеить нижние угловые части к столу. После этого корпус можно полностью поднять для обслуживания принтера. Передняя дверца также достаточно широка, чтобы при необходимости вместить в нее весь принтер.

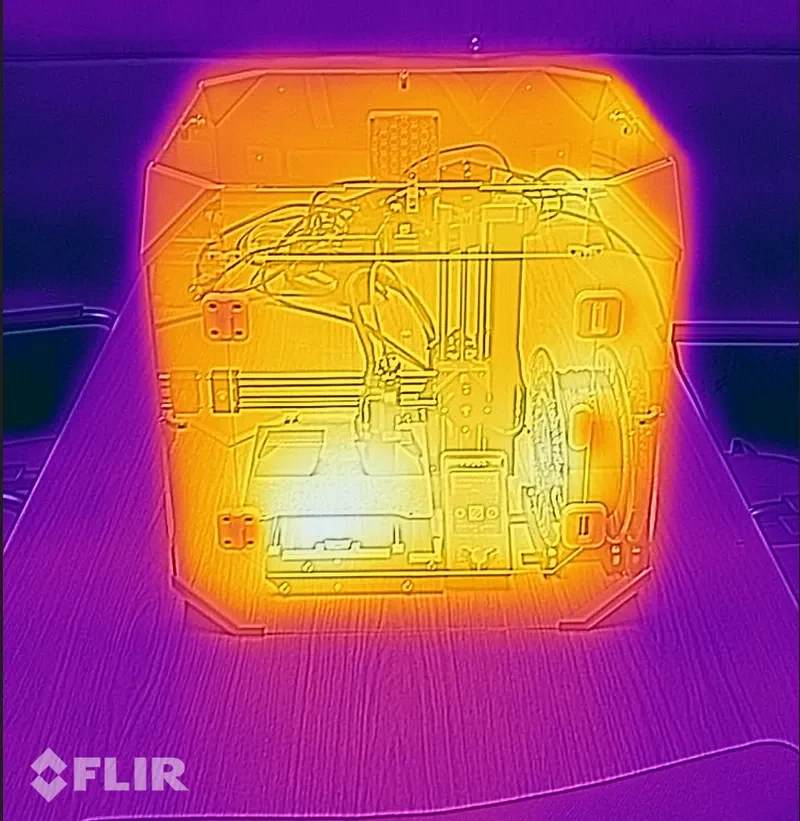

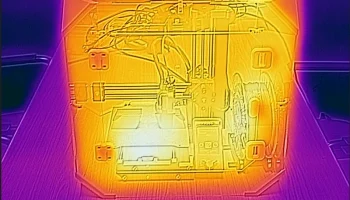

Тепловое изображение корпуса:

Инструкции по печати:

Печатать детали из PLA можно даже при более высоких температурах.
Мы предлагаем стандартные настройки: слой 0,2 мм, 2 периметра.

Распечатанный список деталей:

4x нижний угол

4x верхний угол

16x кронштейн боковой панели

2x петли со стороны рамы

2x петли дверные

2x магнит

1x дверная ручка

(опционально) 2x крепления для светодиодов

(опционально) 2 кабельных зажима

Пожалуйста, распечатайте нижние углы, как на картинке:

Я добавил пластинчатую версию со всеми деталями на вкладке «Файлы».

Детали лазерной резки:

Для акриловых деталей необходим лазерный резак. Вы можете скачать файлы для вырезания и вырезать их в своем локальном мейк-пространстве/хакерском пространстве.

Руководство по сборке: проверьте PDF на вкладке «Файлы»

Полезные ссылки:

Держатель светодиода/ Вентилятор:
https://www.printables.com/de/model/682010-universal-led-and-fan-system

Держатель катушки:
https://www.printables.com/de/model/175898-spool-holder

Спецификация:

4x нижний угол

4x Верхний угол

8x для крепления на боковой панели

2x шарнир1

2x шарнир2

2x Магнит

1x дверная ручка
