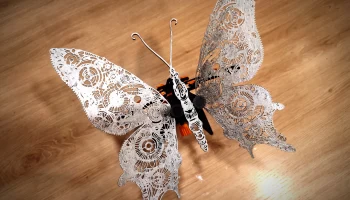

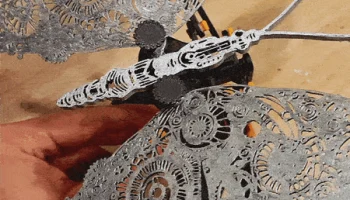

Движущаяся механическая бабочка - да! Оно движется!......

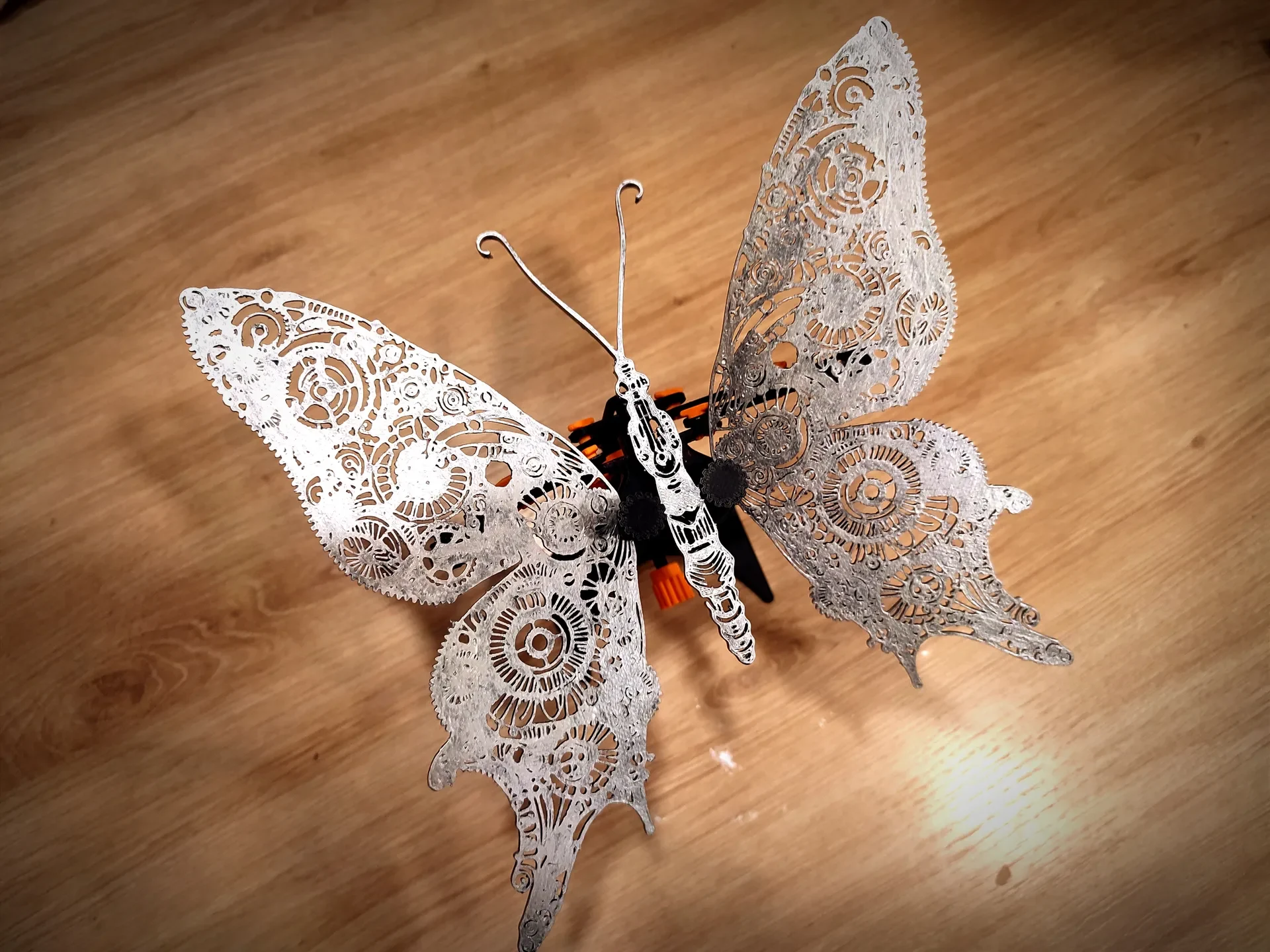

Этот проект включает в себя концептуализацию и 3D-дизайн механической бабочки, сочетая эстетическую красоту природы с машиностроением.

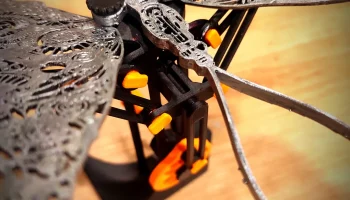

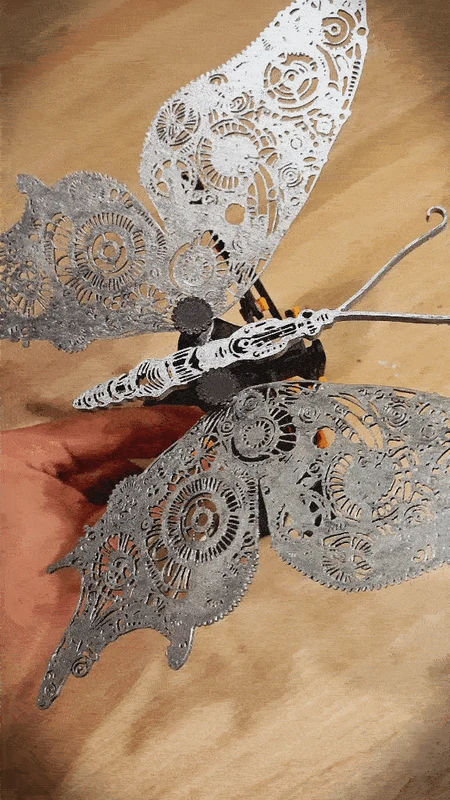

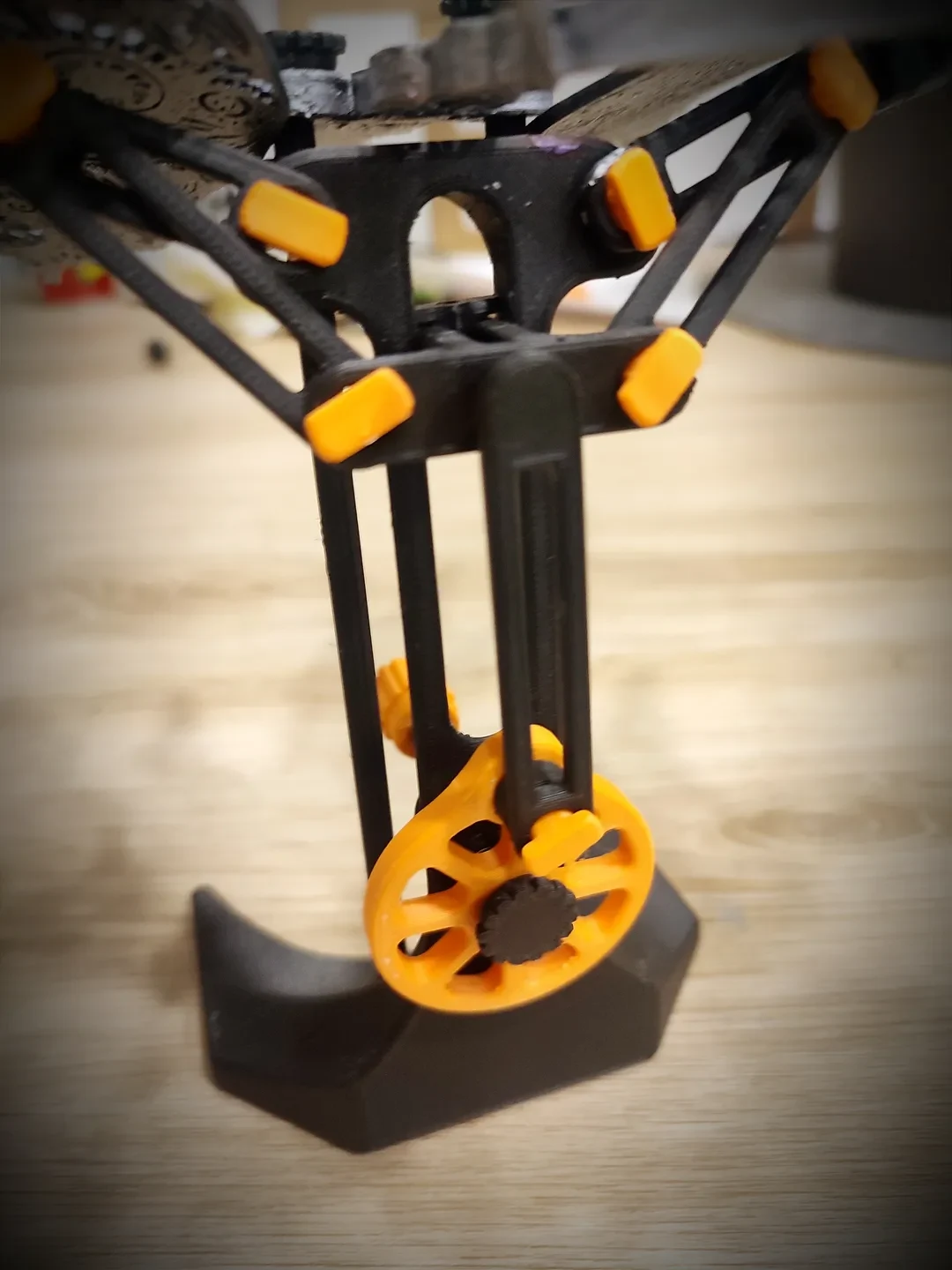

Крылья бабочки — это не просто статичное изображение, они оживают благодаря вращательному механизму в сочетании с кривошипно-ползунковым механизмом (коленчатый вал). Такая конструкция позволяет крыльям двигаться реалистично и завораживающе, с механической элегантностью имитируя естественные движения крыльев бабочки.

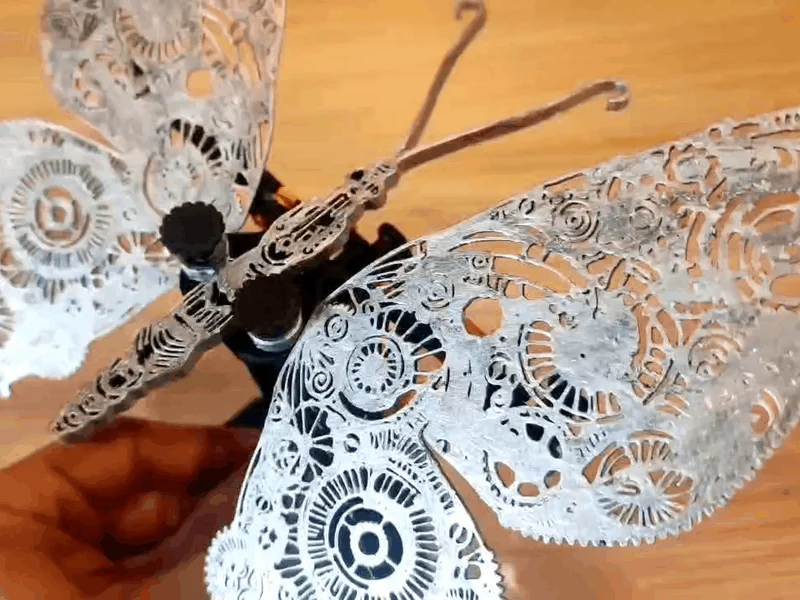

Дизайн крыльев является центральным элементом этого проекта и включает в себя механические элементы, которые также способствуют визуальной привлекательности. Эти элементы продуманно интегрированы в крылья.

Механические компоненты разработаны с особым вниманием к деталям, что обеспечивает плавность движения крыльев (насколько я мог :P).

Целью проекта является демонстрация потенциала сочетания принципов машиностроения с биодизайном, в результате чего создается увлекательное и функциональное произведение искусства.

Это первая версия дизайна; возможно, потребуется настроить допуски и тому подобное, чтобы это работало для большего количества конфигураций 3D-принтеров. Дайте мне знать, если нужны какие-либо дополнительные корректировки в комментариях :)

Размер сопла 0,4 мм
Высота слоя 0,2 мм
Плотность заполнения 20% или более
Кубический узор заполнения
Количество линий стены 3 или более
Ориентация стены снаружи внутрь
Поддерживает НЕТ
Материал PLA или PETG.
Ориентация печати Ориентация STL

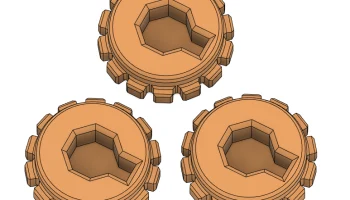

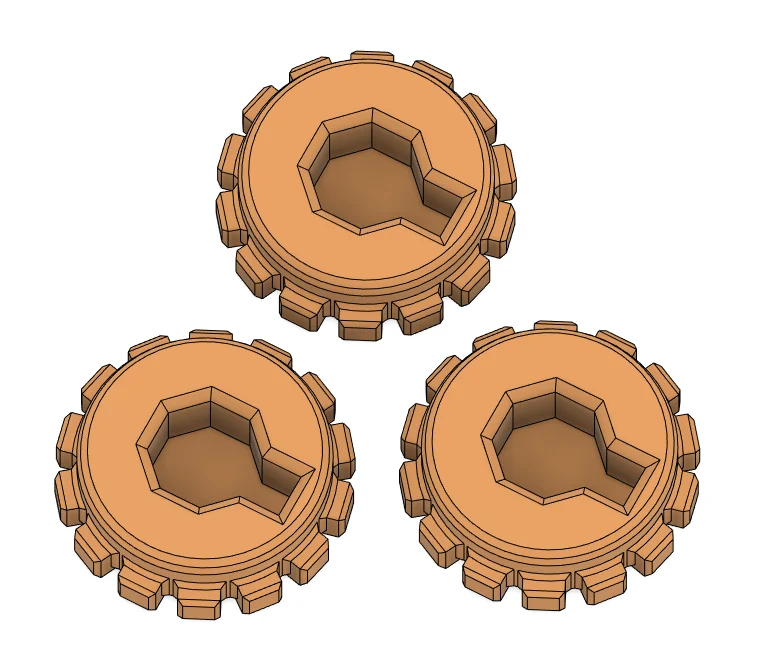

Колп��чки х3

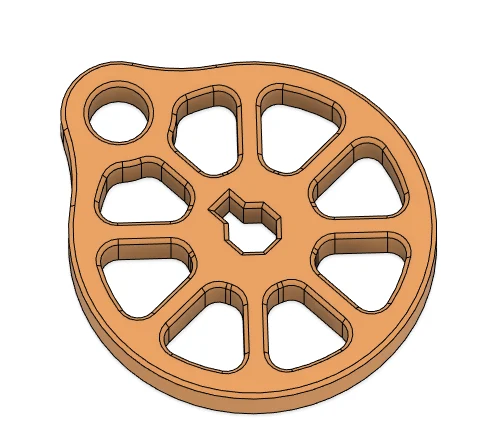

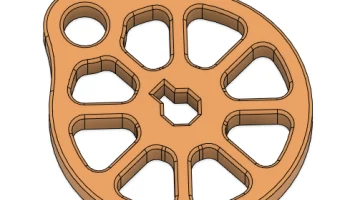

Эксцентриковое колесо x1

Ручка x1

Шарнир 10мм х6

Шарнир 12мм х4

Шарнир 16мм x1

Тарелка 2 отверстия 40мм x2

Тарелка 4 отверстия 50мм x2

Пластина с 3 отверстиями и рейкой x1

Пластина 1 отверстие со стержнем 50 мм x1

Рельсовый стопор x1

Стержень 60мм х1

Стержень 140мм х2

Помощник по вращению стержня x1

Проставка x1

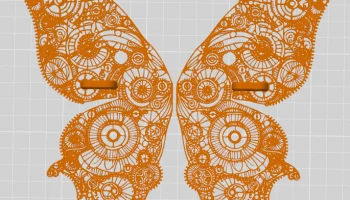

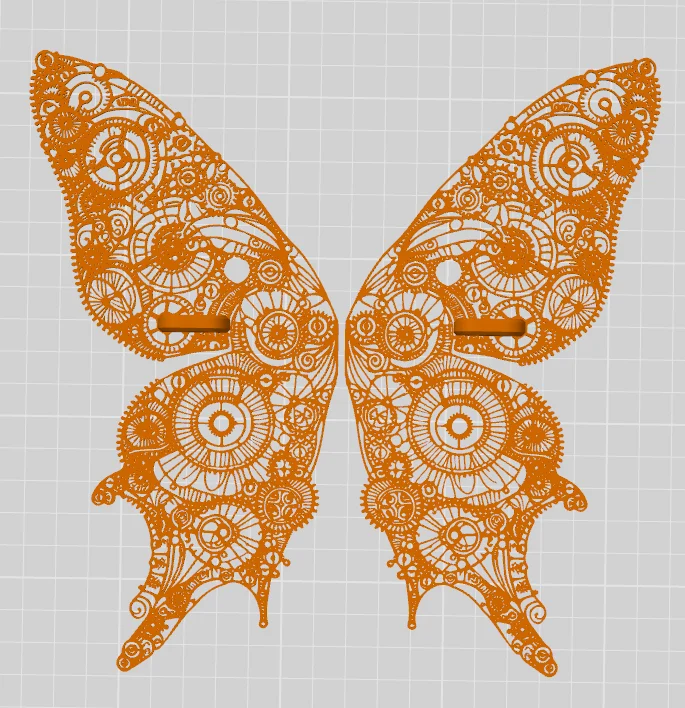

Крылья бабочки

x1 (слева)

х1 (справа)

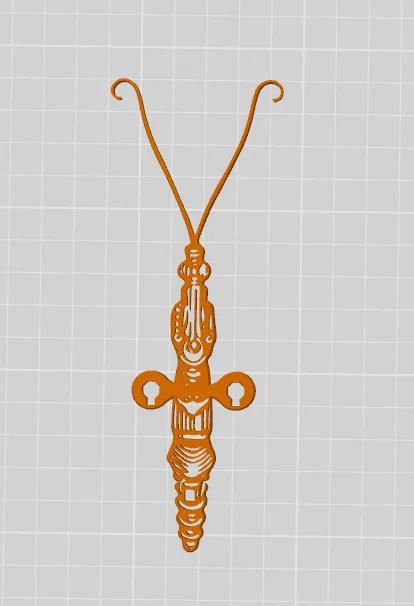

Тело бабочки x1

База x1

[1] Механизм эксцентрикового колеса
Пластина 1 отверстие со стержнем 50 мм x1
Стержень 60мм х1
Крышка x1
Эксцентриковое колесо x1
Проставка x1
Шарнир 16мм x1

[2] Рельсовый механизм
Пластина с 3 отверстиями и рейкой x1
Тарелка 4 отверстия 50мм x2
Тарелка 2 отверстия 40мм x2
Шарнир 10мм х6

[3] Установите мобильную конструкцию
Результат шага [2] x1
База x1

[4] Механизм поворотного захвата
Результат шага [1] x1
Помощник по вращению стержня x1
Ручка x1
База x1

[5] Механизмы объединения
Результат шага [1] x1
Результат шага [2] x1
Рельсовый стопор x1
База x1

[6] Структурные стержни
Стержень 140мм х2
База x1

[7] Прикрепить крылья
Результат шага [2] x1
Крылья x2
Шарнир 12мм х2

[8] Прикрепить корпус
Кепка x2
Тело х1
База x1

Просто поверните ручку! :)

v1.0
Первоначальный дизайн
