Сферический корпус динамика (портированный) - Dayton PS95-8

ВАЖНЫЙ!!! — Если вы все-таки распечатаете это, обязательно напечатайте перегородку (часть, к которой крепится динамик) с относительно высоким процентом заполнения, если не совсем сплошную. Или у вас может быть как минимум 6-7 наружных стен. Когда вы собираетесь закрепить драйвер с помощью винтов, вам понадобится что-то, во что можно врезаться винтам. Для крепления динамиков мне пришлось использовать Т-образные гайки, а использование Т-образных гаек в тонком пластике может оказаться ненадежным. Просто предупреждаю :)

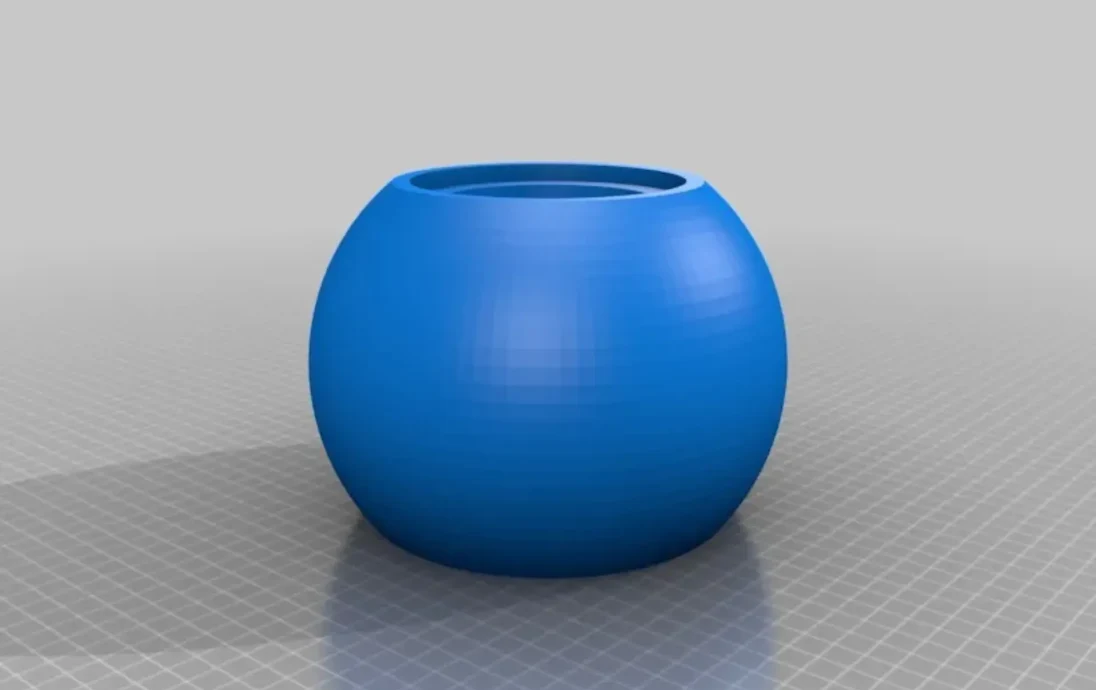

Это сферический корпус динамика с портами, который я разработал для полнодиапазонного динамика Dayton PS95-8 3,5 дюйма.

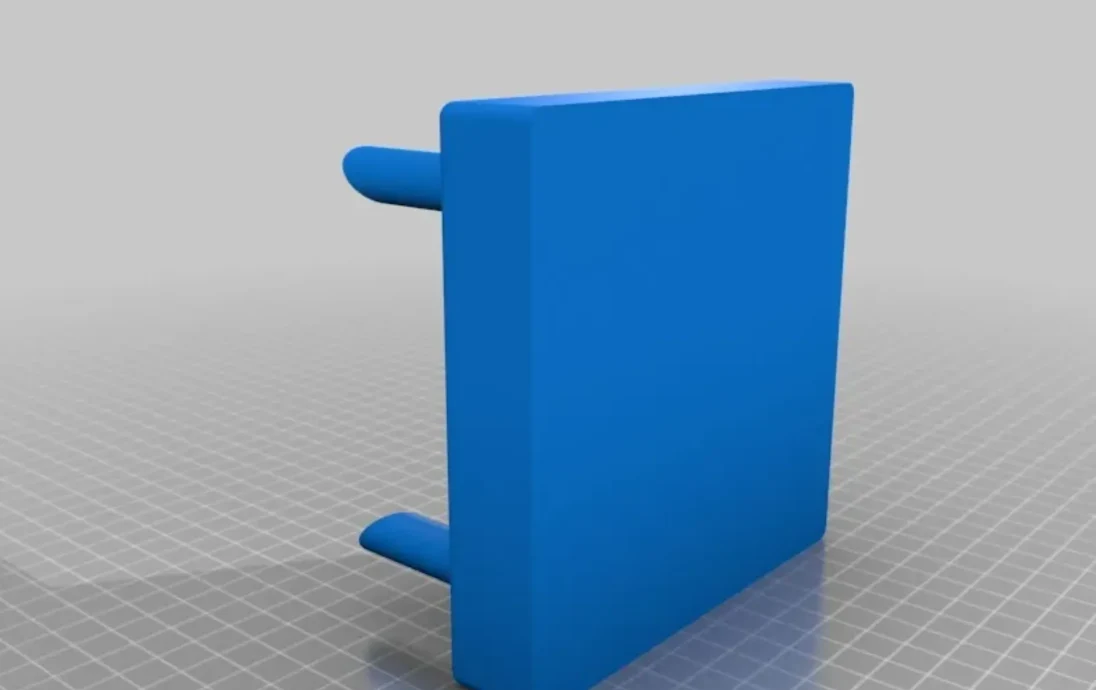

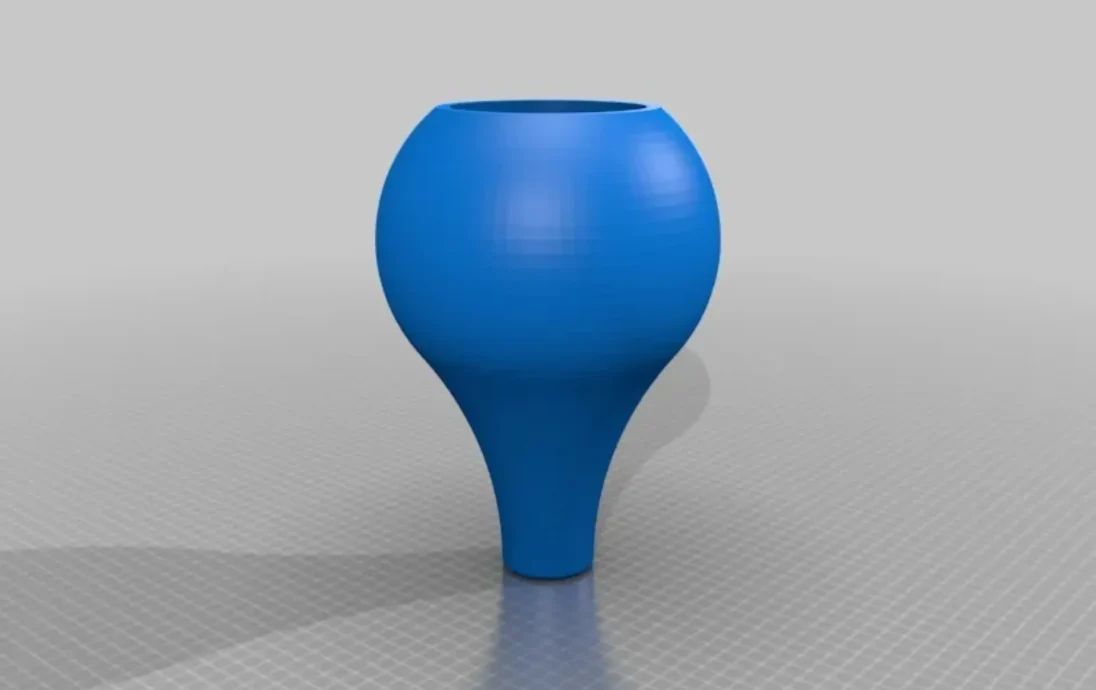

Сначала я начал это в качестве эксперимента, но в конечном итоге разработал для них этот дизайн. Корпуса площадью 0,11 куб. футов настроены на частоту 74 Гц. Я включил STL для сферы и порта, однако, если ваш принтер достаточно большой, я также включил полную модель. Стенд тоже там. Если кто-то решит это сделать, я буду рад услышать ваше мнение. Знать, что кто-то сделал что-то по моему дизайну, было бы для меня очень полезно.

Примечание. Подставка и полная модель ориентированы неправильно. Подставку следует распечатать в плоском виде, а полную ��одель, вероятно, следует напечатать перегородкой вниз (я ее не распечатывал, поэтому не могу сказать, но вы, вероятно, сможете судить об этом).

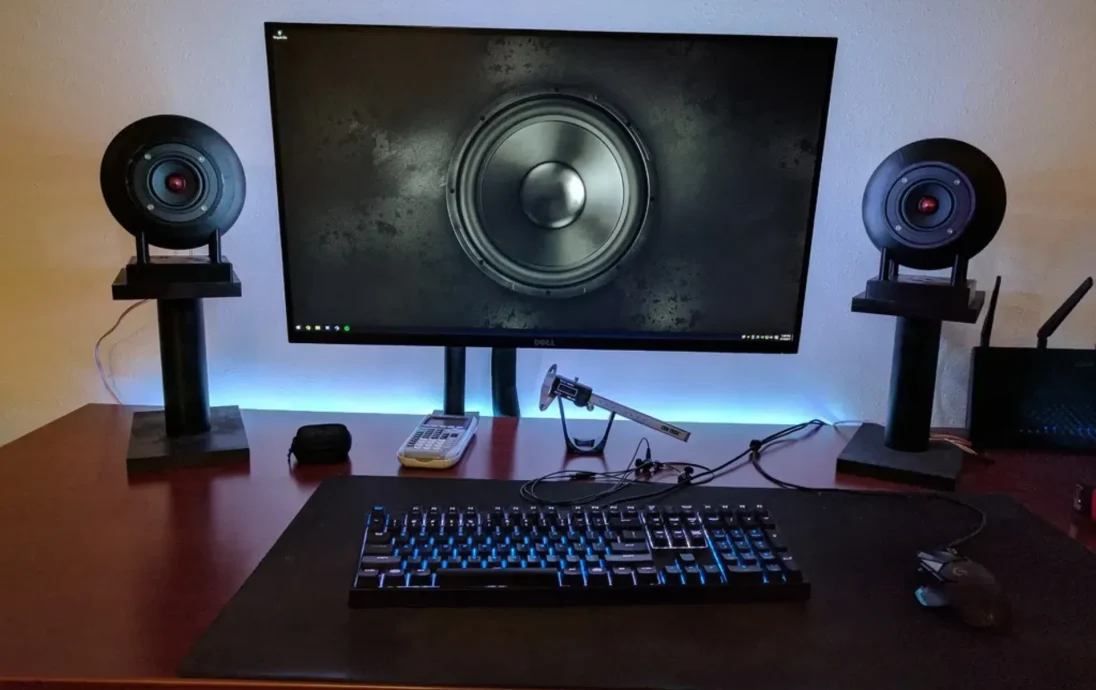

Вот альбом с фотографиями хода работ, сборки и готового продукта.

http://imgur.com/a/zdeJB

Советы приветствуются, но никогда не чувствуйте себя обязанными это делать! :)

Спасибо за поиск!

Настройки печати

Принтер:

Производитель Выберите V2

Плоты:

Не имеет значения

Поддерживает:

Да

Разрешение:

.28 мм

Заполнение:

10-20%

Категория: Аудио
