ПРЕЖДЕ ЧЕМ НАЧАТЬ РЕАЛИЗОВАТЬ ПРОЕКТ, ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ВСЁ ОПИСАНИЕ И ПОСМОТРИТЕ ФОТОГАЛЕРЕЮ!!!
ПРОЧИТАЙТЕ ЭТО СООБЩЕНИЕ ПЕРЕД РЕАЛИЗОВАНИЕМ ПРОЕКТА:
Я пишу это сообщение, потому что один из людей создает проблемы в моих проектах, оставляя негативные комментарии, поскольку, по мнению этого человека, подшипники не подходят к раме и оси. В проекте есть информация о необходимости приобретения подшипников типа 608. Подшипники типа 608 имеют внешний размер 22 мм. Этот человек пишет, что у него подшипники 20мм. Так как же подшипники могут вписаться в этот проект, если они слишком малы? Его ориентир — Тип 619. Он даже не может признать свою ошибку. Лучше всего винить другого человека. Модель спроектирована в программе CAD, поэтому вероятность ошибки исключена. На фотографиях под описанием показаны все размеры посадочных мест подшипников. Так что не пишите в комментариях, что что-то не подходит, просто перед печатью правильно откалибруйте принтер и нить. Если подшипники не входят в гнезда, вините себя и свое оборудование, а не конструкцию и меня. Приветствую 99,9% нормальных людей и желаю всем хорошего дня и удачной печати.
Если вы не хотите тратить нить зря, я специально подготовил файл для пробной печати. На основании него вы определите, правильные ли размеры посадочных мест подшипников. Измерив отверстия, вы будете знать, насколько увеличить или уменьшить модель перед самой печатью.

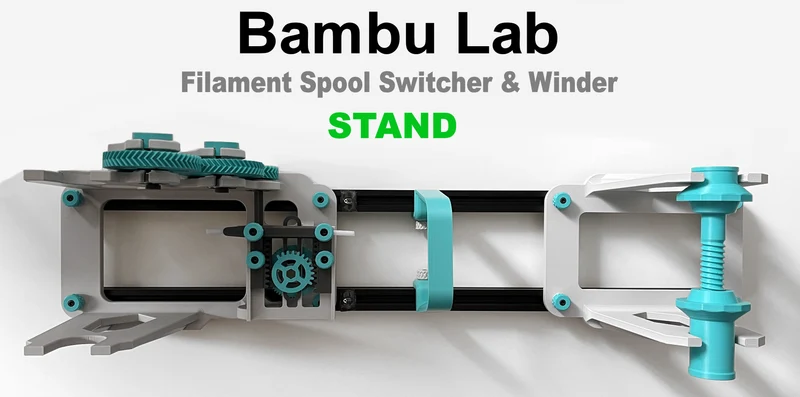

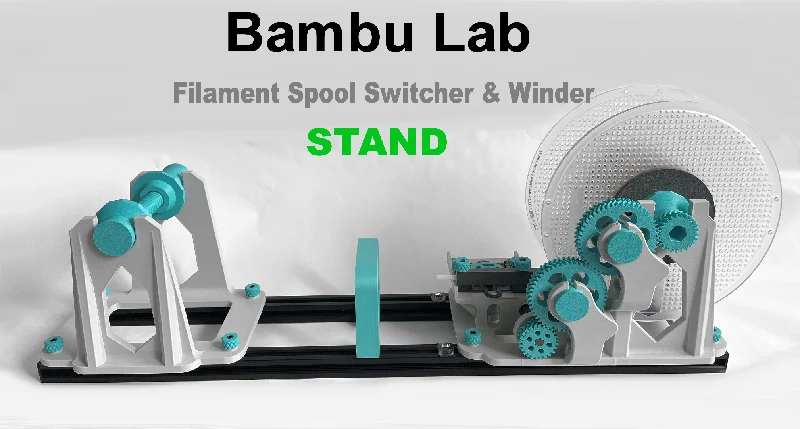

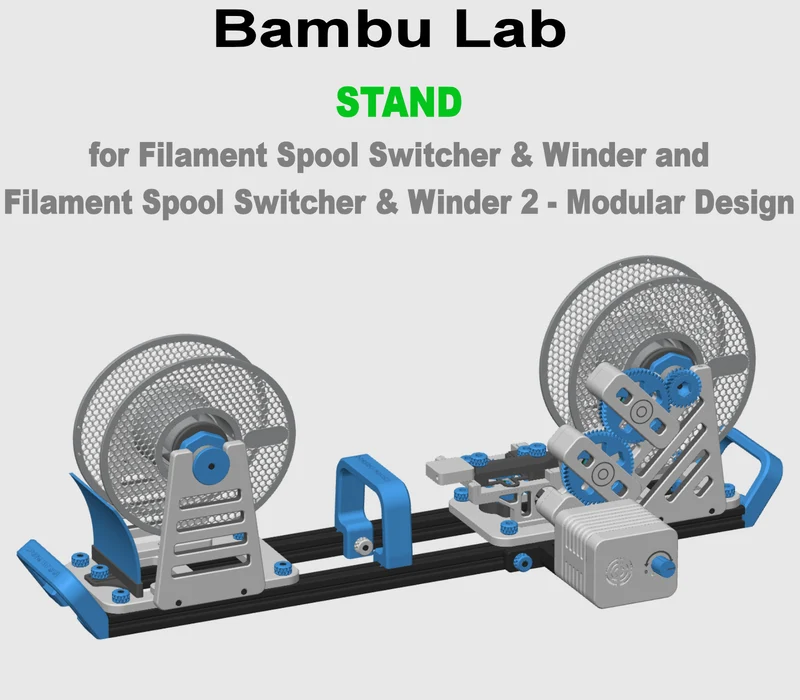

Это ремикс «Намотчик катушек с нитью» для удивительного проекта «Переключатель и намотка катушек с нитью», дизайн @MiklosKiszely_486882.
ЧТОБЫ ПОЛНОСТЬЮ ЗАВЕРШИТЬ ПРОЕКТ, СКАЧАЙТЕ ОСТАЛЬНЫЕ ЭЛЕМЕНТЫ ПО ССЫЛКЕ НИЖЕ.
https://www.printables.com/pl/@Damian27/collections/1304611
Привет всем
Я решил улучшить в этом фантастическом проекте несколько вещей, которые являются постоянной проблемой для многих людей. Я делюсь одним из них здесь. Ниже приведены ссылки на дальнейшие улучшения, которые я также рекомендую, чтобы избавиться от всех проблем.
Когда вы закончите проект, поделитесь фотографией и комментарием. Спасибо и хорошего дня.

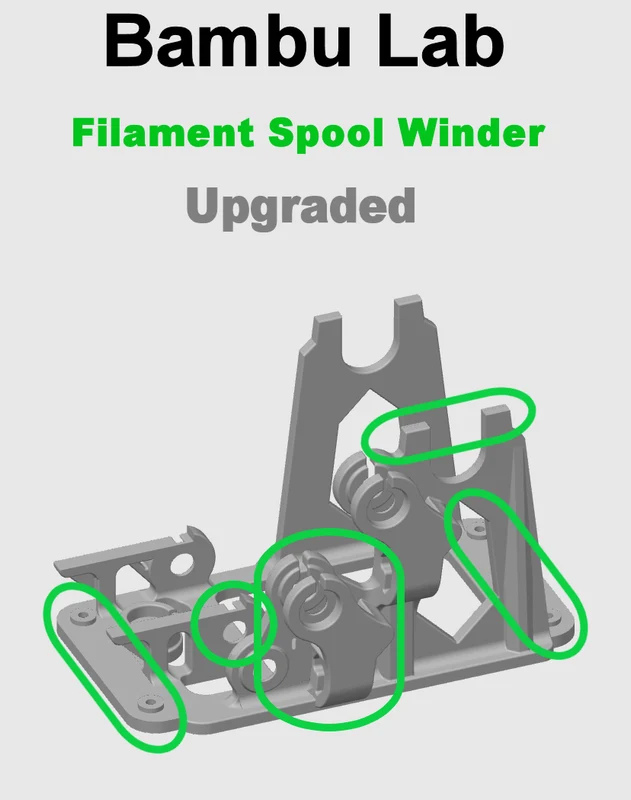

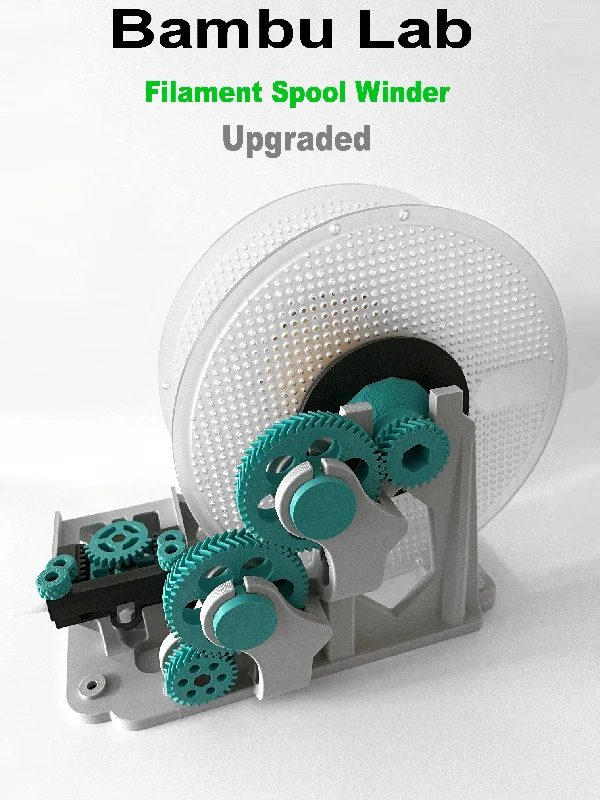

Короче говоря, что я изменил по сравнению с оригинальным дизайном?

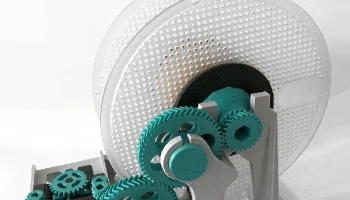

Самым важным изменением стало добавление к нижней передаче рычага подшипника с 50 зубьями, как и у верхней передачи. Я не знаю, почему это не было задумано таким образом с самого начала. Шестерня с 50 зубьями и одним подшипником была заведомо проблемной. Шестерни раскачивались, из-за чего все шестерни изнашивались быстрее, а сила, необходимая для перемотки нити, была определенно больше.
Я немного утолтил раму со стороны шестерен, чтобы сделать ее еще более жесткой и подшипники изнутри были полностью закрыты. Случилось так, что подшипники смогли выскользн��ть, потому что в исходной конструкции они значительно выступали за пределы рамы.

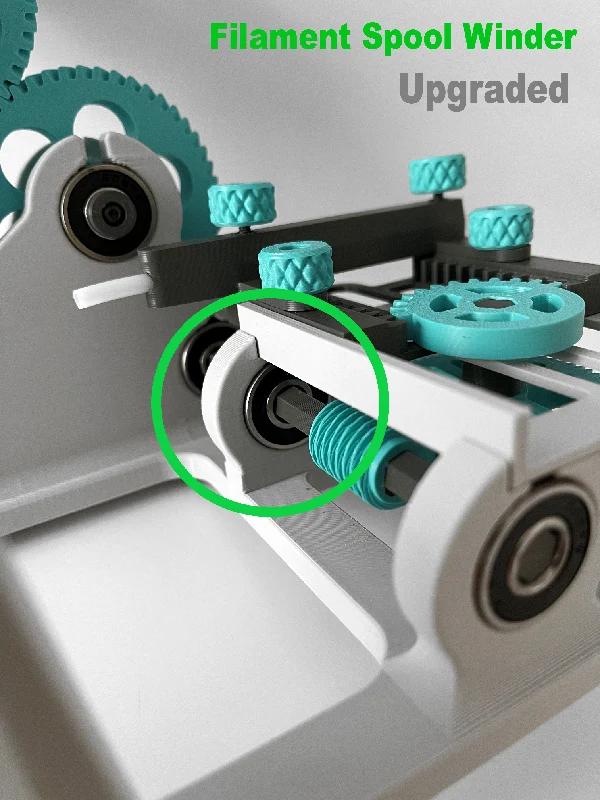

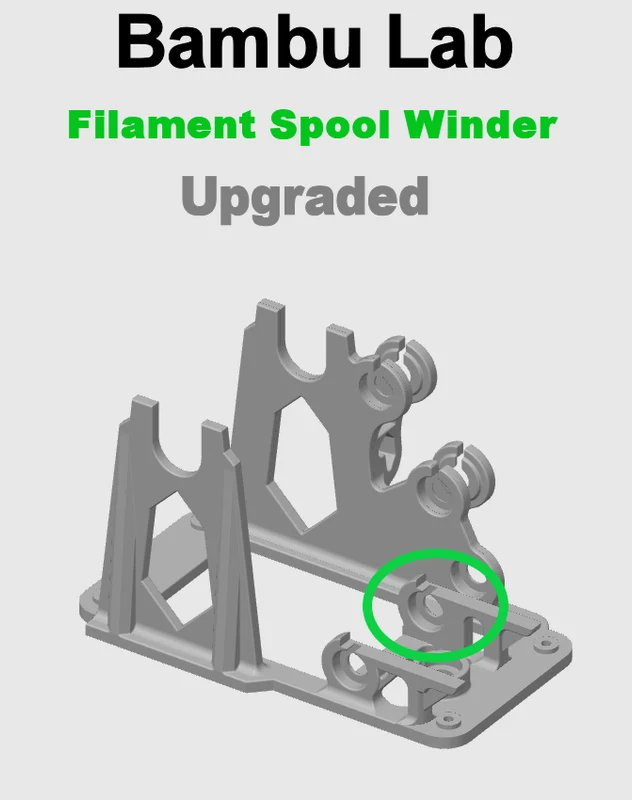

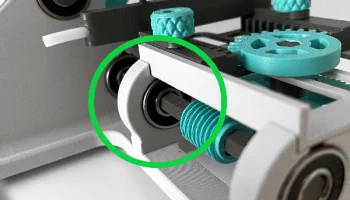

Я добавил третий держатель подшипника для шестерни с 25 зубьями на оси 128 мм. Еще одной опоры на такой длинной оси точно не хватало. Ниже приведена ссылка на модифицированные шестерни и оси, где они теперь имеют шестиугольную форму, а ось диаметром 128 мм цельная, и червяк не раскачивается. Он работает идеально центрично по своей оси. Шестигранную ось также легче печатать по сравнению с круглой, которая не была круглой при горизонтальной печати.

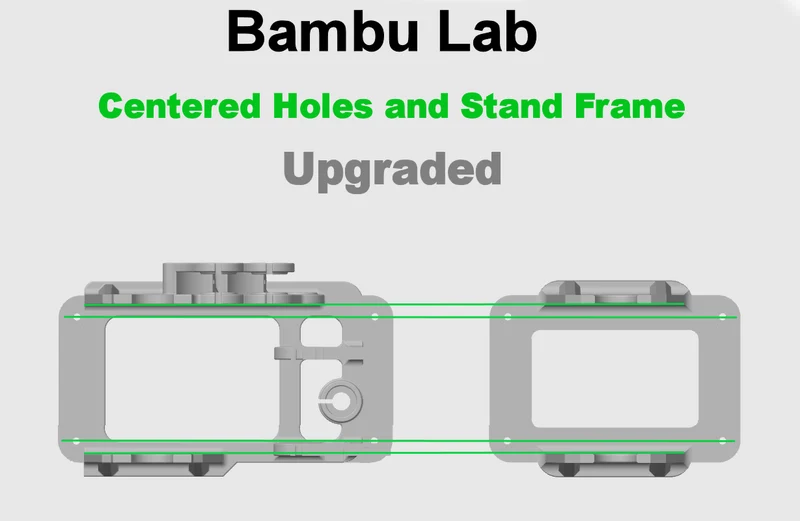

Последнее внесенное мной изменение, которое пропустили пользователи, — это монтажные отверстия устройства намотки катушки с нитью. Я идеально отцентрировал их относительно рамы держателя катушки с точки зрения монтажных отверстий и рамок обеих стоек.
Как печатать? :
Материал: каждая жесткая нить (не рекомендую PETG — он слишком гибкий).
Высота слоя: 0,2 мм
Заполнение: 30 — 35 %
Настенные петли: 4
Нижние слои: 4
Верхние слои: 4
Скорость: — Отрегулируйте скорость в зависимости от вашего 3D-принтера и нити, из которой вы будете печатать модель. Однако не превышайте скорость более 100-120 мм/с. Помните, что даже если вы используете нить премиум-класса, чем быстрее вы печатаете, тем хуже склеивание слоев. В результате конструкция становится более слабой и подвержена трещинам.
Поддержка: Да, необходимо
