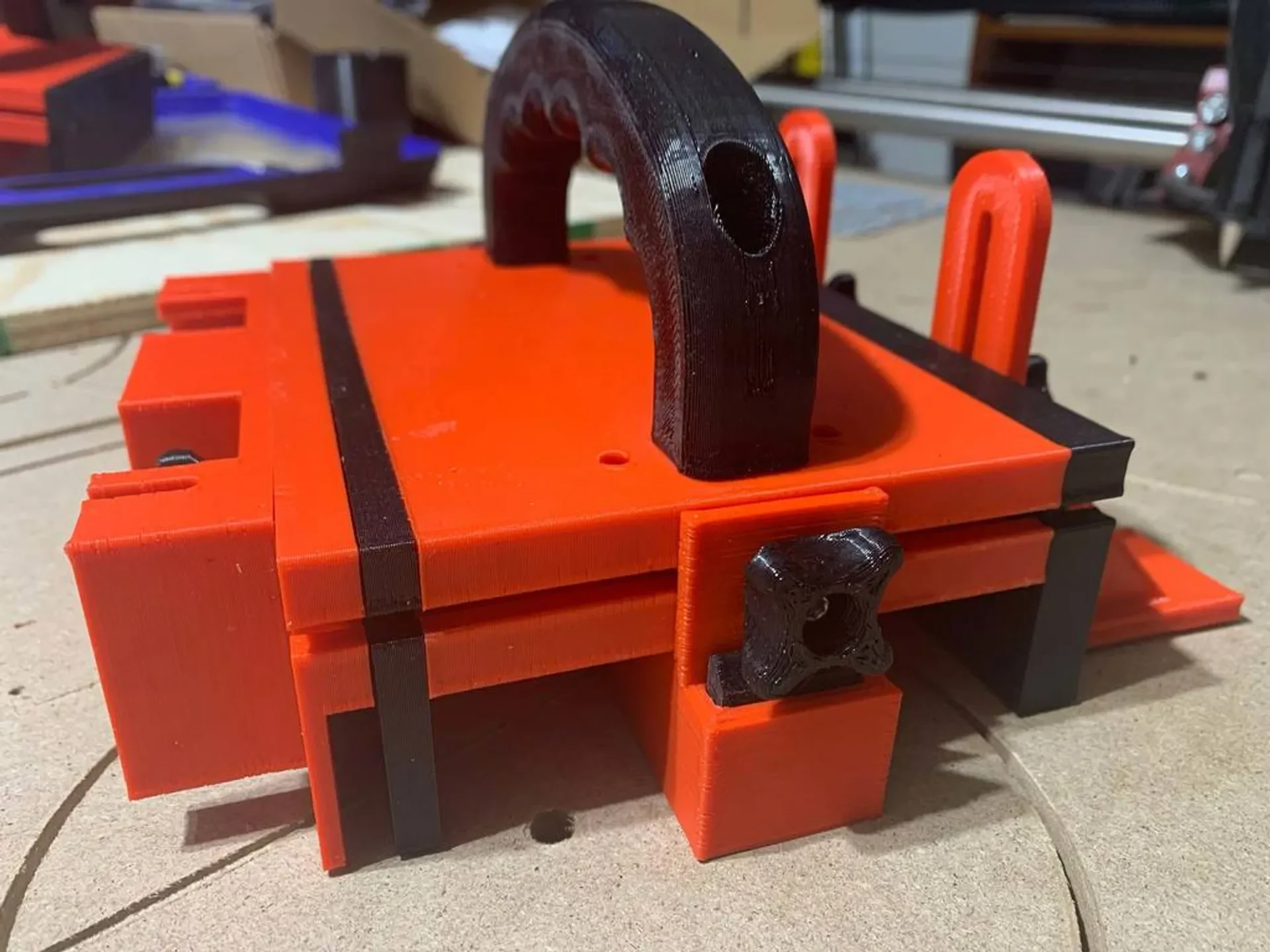

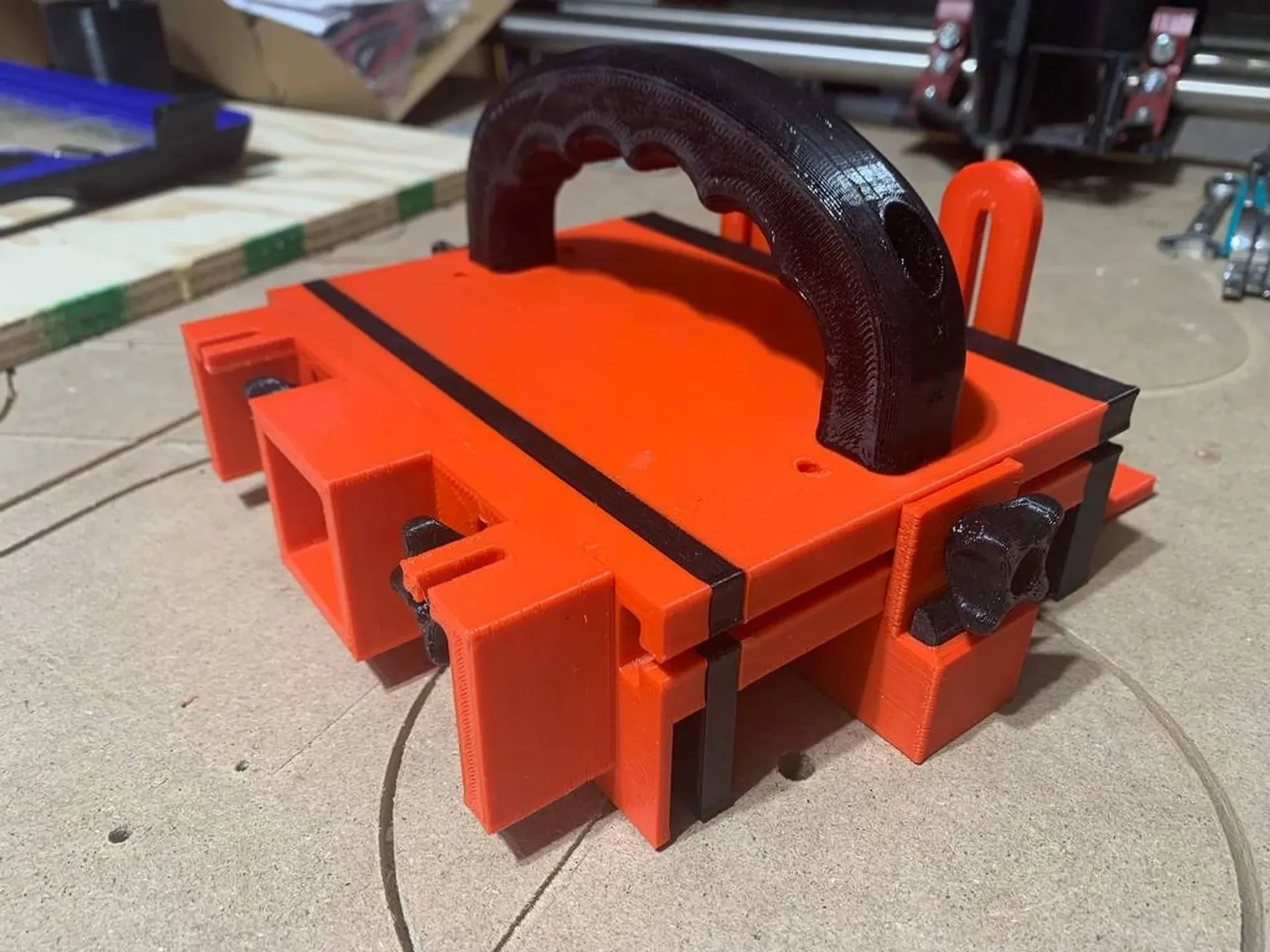

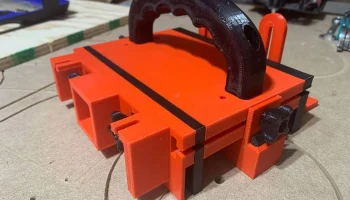

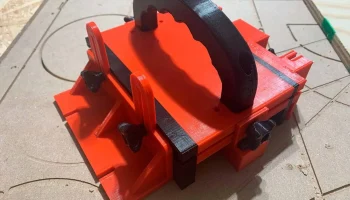

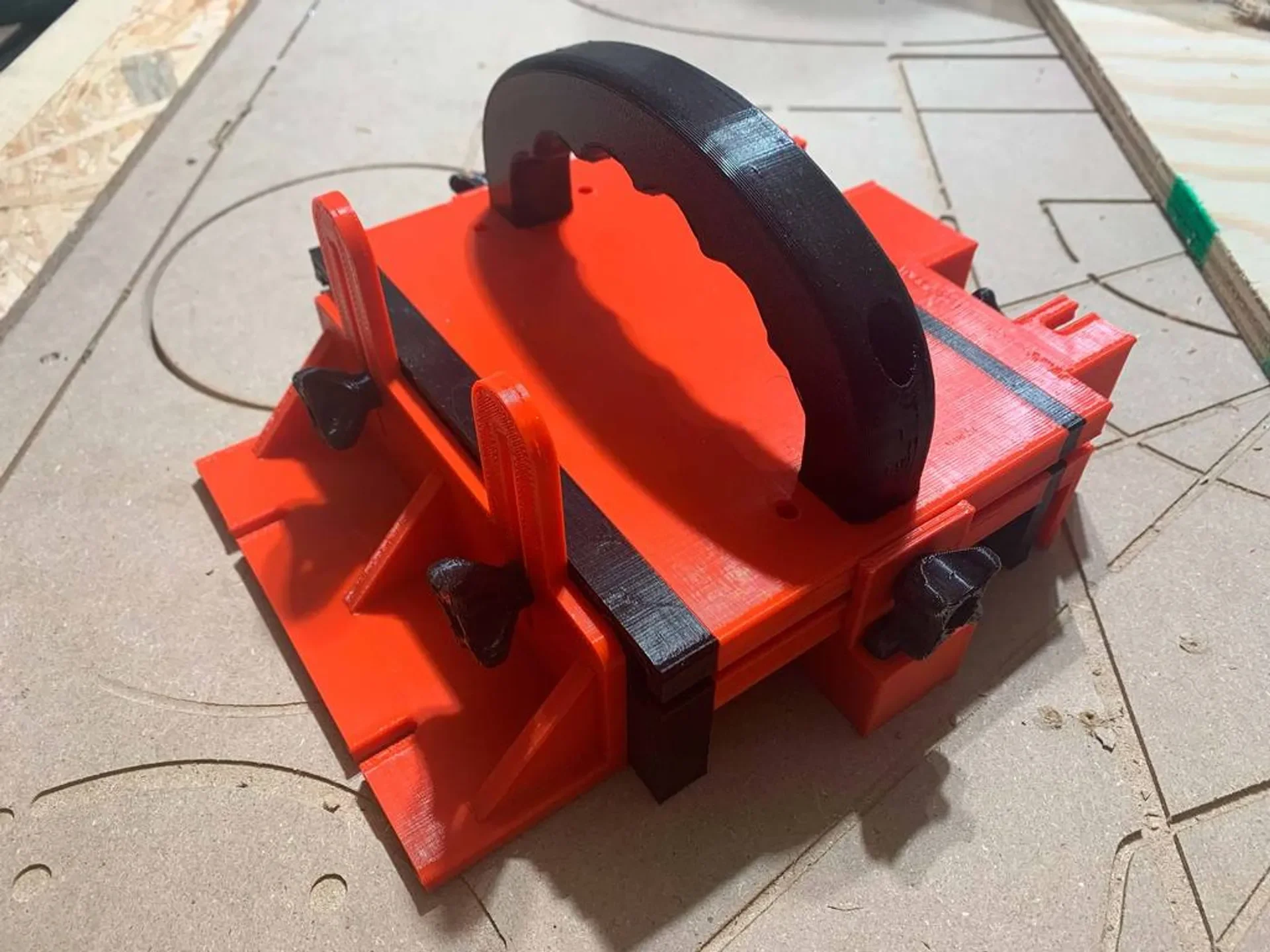

Push Block v4 (версия с резьбовыми вставками) (без опор!)...
Я работал над двумя редакциями ремикса превосходного дизайна push-block от Trobinou (23 января 2017 г.). В одном из моих ремиксов резьбовые вставки не используются, а в другом (этот) используются. (Я еще не опубликовал версию своего ремикса без вставки. Если я его опубликую, я исправлю это и дам ссылку на него здесь.)
Спецификация и сборка
Следующая «спецификация материалов» взята из исходного списка, который я переделал для улучшения:
Спецификация:
Дополнительно: метчик (Ø4 мм) для фиксации боковин — (примечание: на своем метчиком не пользовался, если правильно помню)
Два (2) винта M5×30/35 мм для ручки.
Две (2) гайки M5 для ручки.
Восемь (8) винтов M4 × 16 мм по бокам — (примечание: в исходном списке указан винт из нержавеющей стали с фланцем, также известный как «ОСНОВНАЯ ПЛАТА TBHC A2»), но я не покупал и не использовал какое-либо такое специальное оборудование. Я просто использовал обычный винт М4×16 мм без специального фланца.)
Шесть (6) болтов/винтов с шестигранной головкой, M4×20 мм, для ручек (в исходном списке указан именно этот)
Шесть (6) гаек M4 для ручек.
На ваш выбор нескользящее покрытие, прикрепленное к нижней части для захвата — ОПЦИИ:
Кусочки резины, вырезанные из камеры велосипедной шины (я использовал ее).
Наждачная бумага (некоторые сообщили, что использовали ее).
Нескользящие самоклеящиеся силиконовые режущие накладки для мебели — партнерская ссылка: https://amzn.to/44iU9O9 (за это спасибо @jakeymon).
Аккумуляторная ручка Flywoo — предположительно это (за это спасибо производителю @ronsone).
В исходном объявлении была указана «резиновая пластина 290 x 210 мм», но ссылка, которую она давала, теперь не работает.

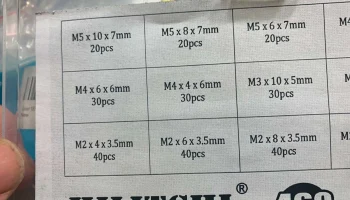

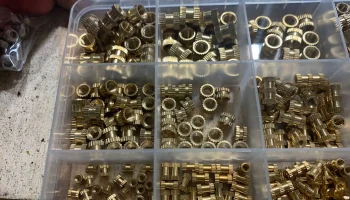

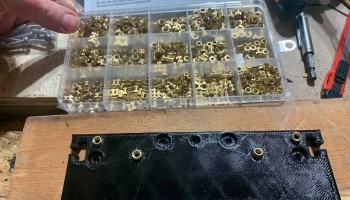

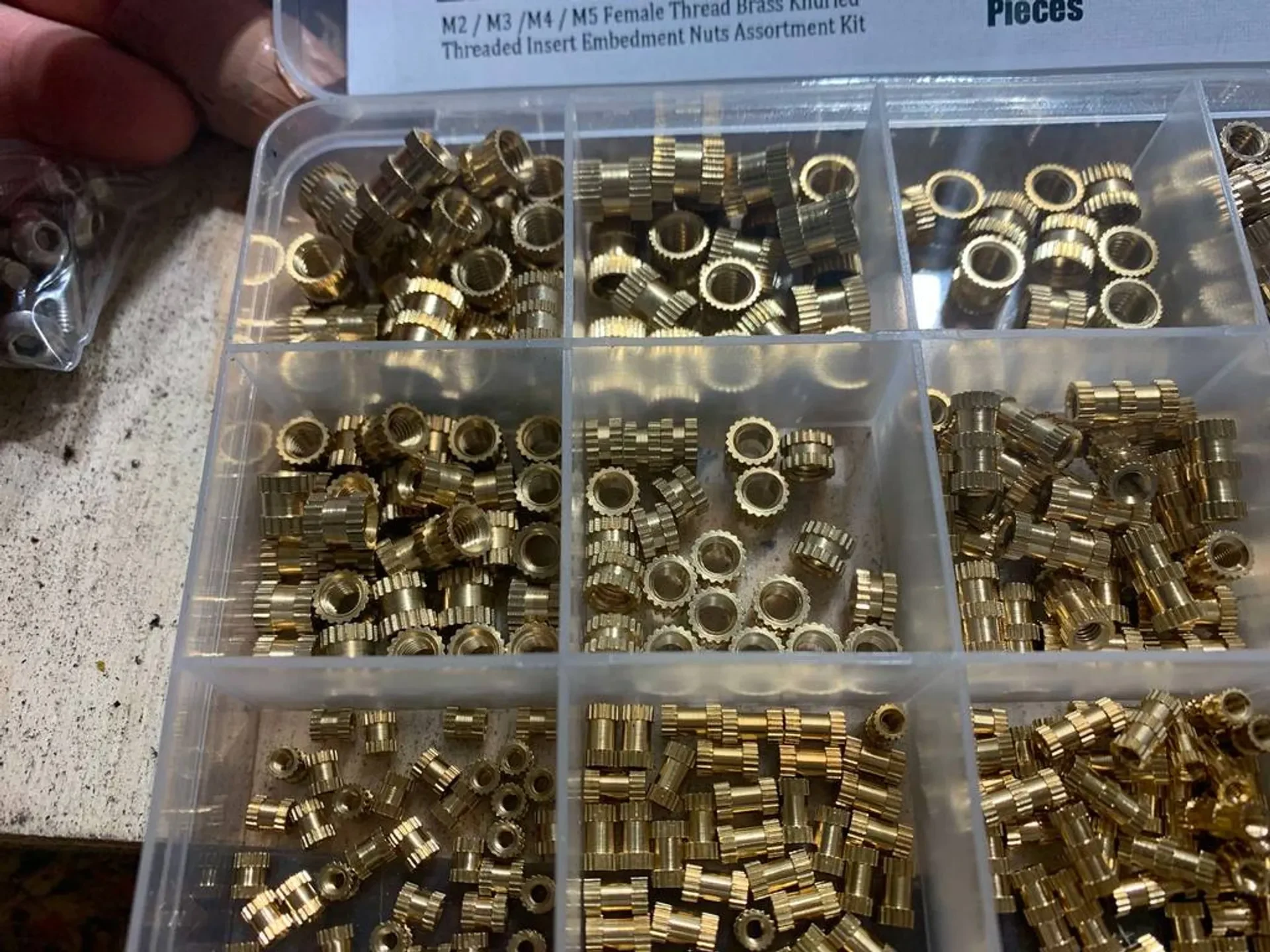

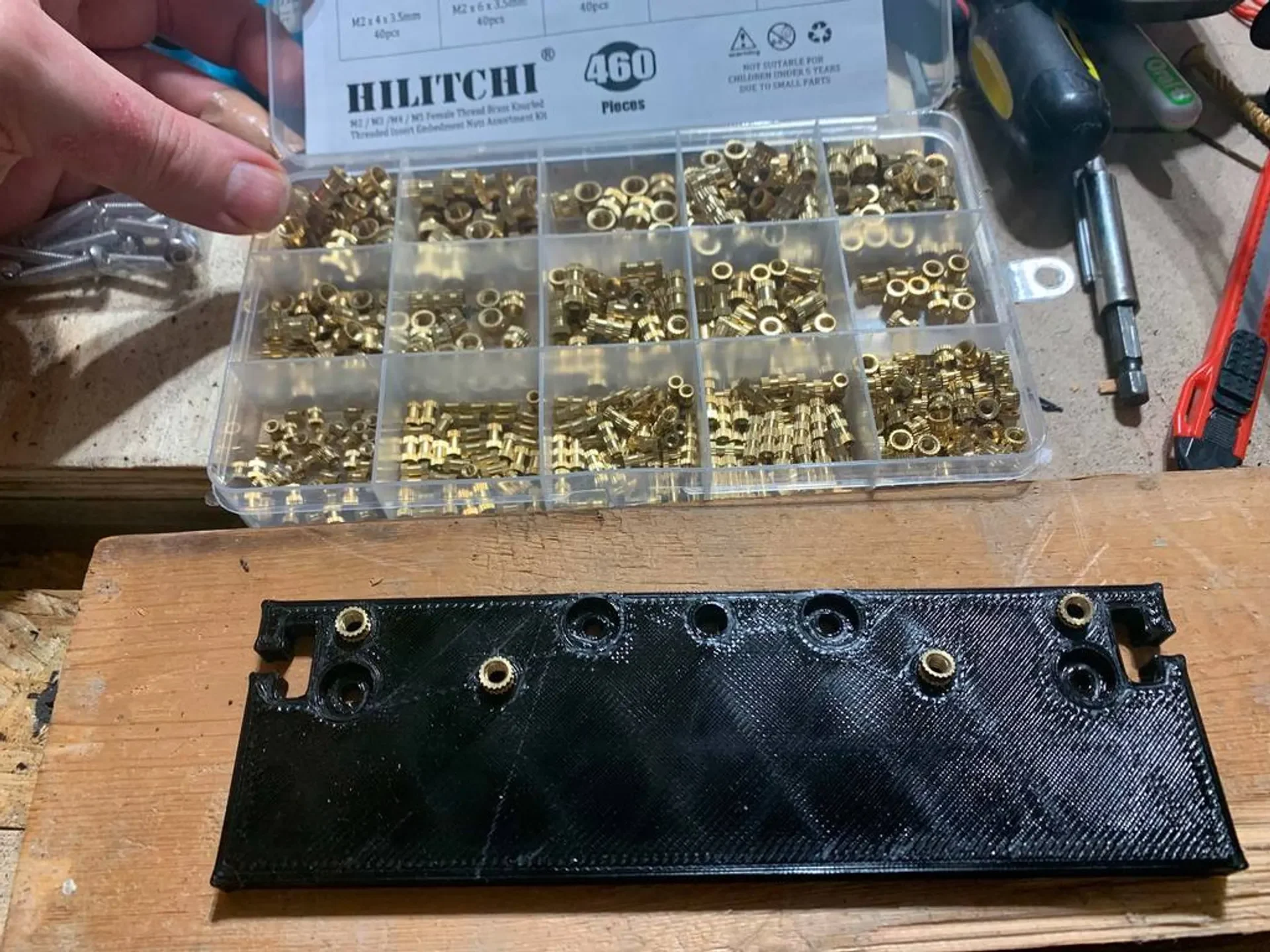

Вот партнерская ссылка на набор резьбовых вставок, которые я использую:
https://amzn.to/3PUAA3F
Вот партнерская ссылка на набор резьбовых вставок, подобных тем, что показаны в видео ниже:
https://amzn.to/3EF7Cpb
Сборка:
В то время, когда я впервые создавал этот список, не было необходимости добавлять этапы сборки, поскольку в исходном списке (тот, который я переделал для улучшения) когда-то было видео на YouTube, показывающее этапы сборки. Однако некая компания (производящая определенный продукт) позже потребовала удалить видео, и YouTube подчинился. С тех пор несколько коллег-производителей объяснили, что, просто рассматривая фотографии окончательно собранной модели, вы можете разобраться в деталях ее сборки.
Благодарим @jakeymon за это превосходное видео, в котором даны полезные советы по использованию тепловых вставок:
Зачем в некоторых местах резьбовые вставки?

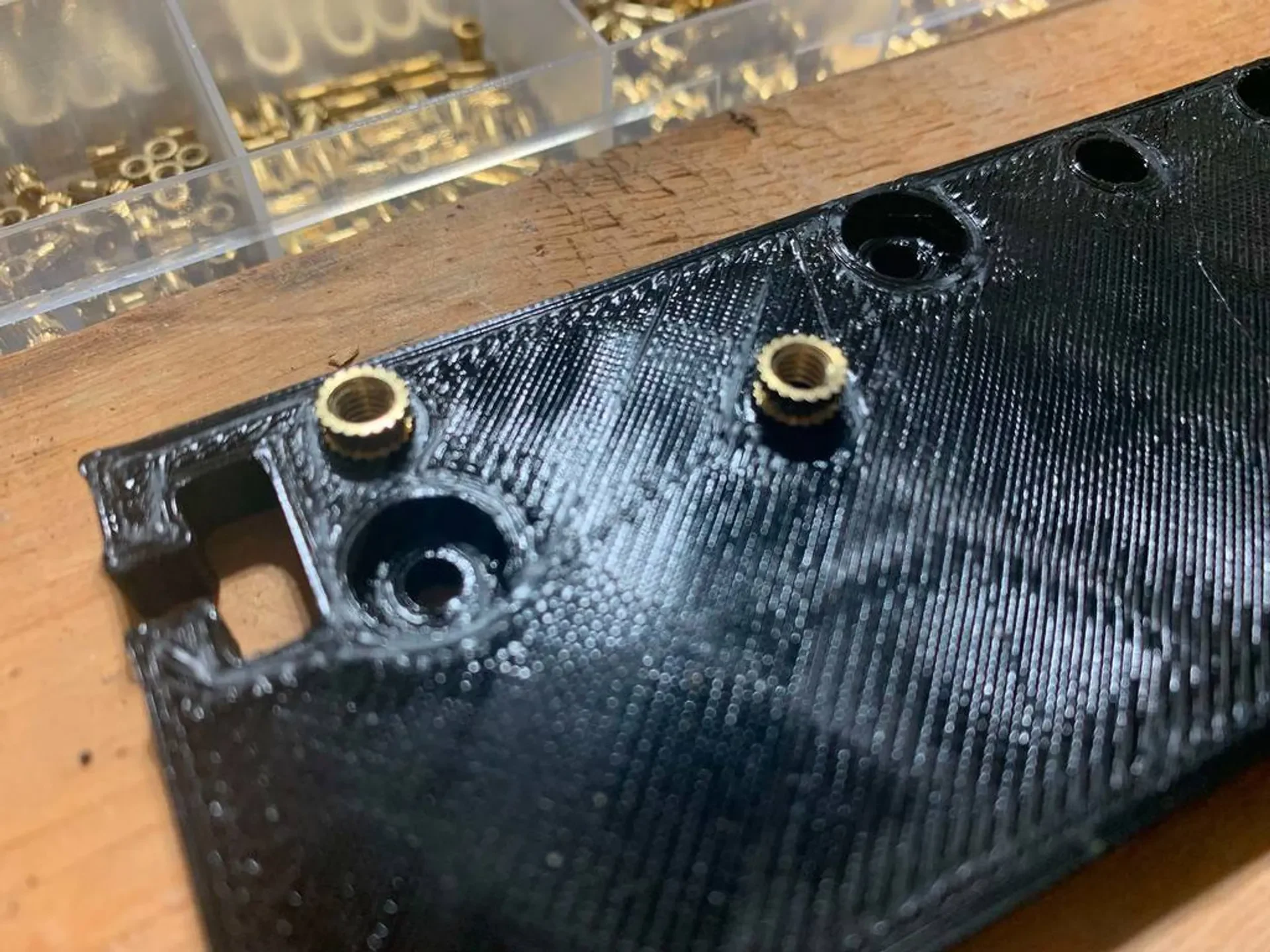

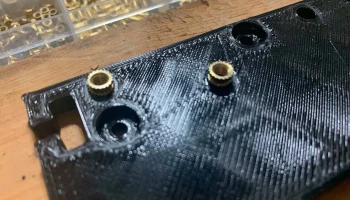

В первом нажимном блоке, который я сделал (оригинальная конструкция Тробину), термофиксированные гайки находились в глубоких лунках, и поэтому иногда их было трудно выпрямить, из-за чего винт приближался к ним неправильно и пересекал резьбу, и в результате у меня были некоторые из напечатанных пластиковых лунок, которые были разжеваны и не могли удерживать гайку. Я предпочитаю использовать резьбовые вставки вместо гаек, но не везде, а по бокам, где это действительно помогает.

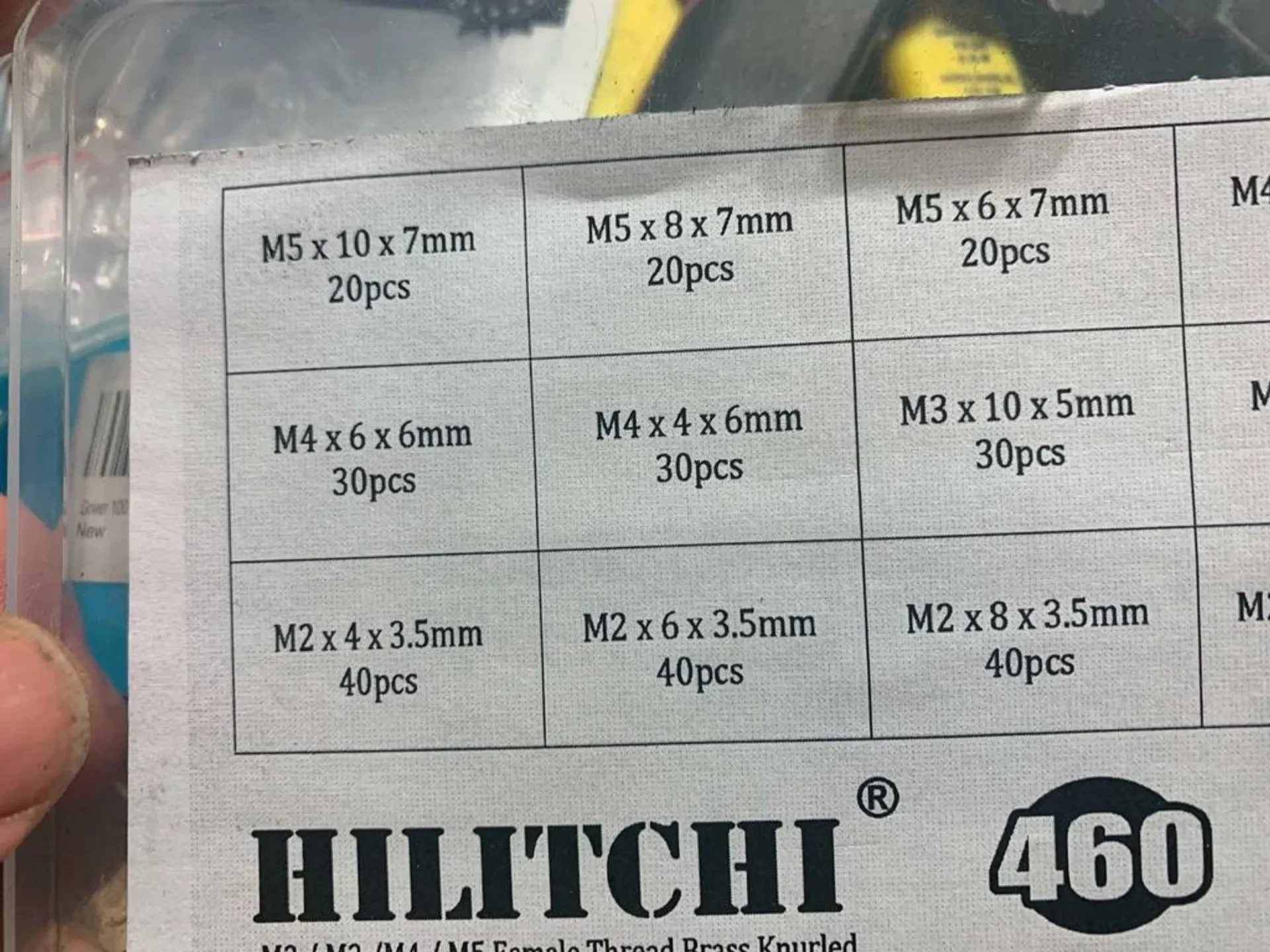

В этой конструкции используются резьбовые вставки M4x4x6 на более тонких сторонах, и можно использовать те же или более длинные M4x6x6 на более толстой стороне. (Более подробную информацию о различной толщине сторон, представленных в этом ремиксе, см. ниже.)
Улучшения/изменения в этом ремиксе:

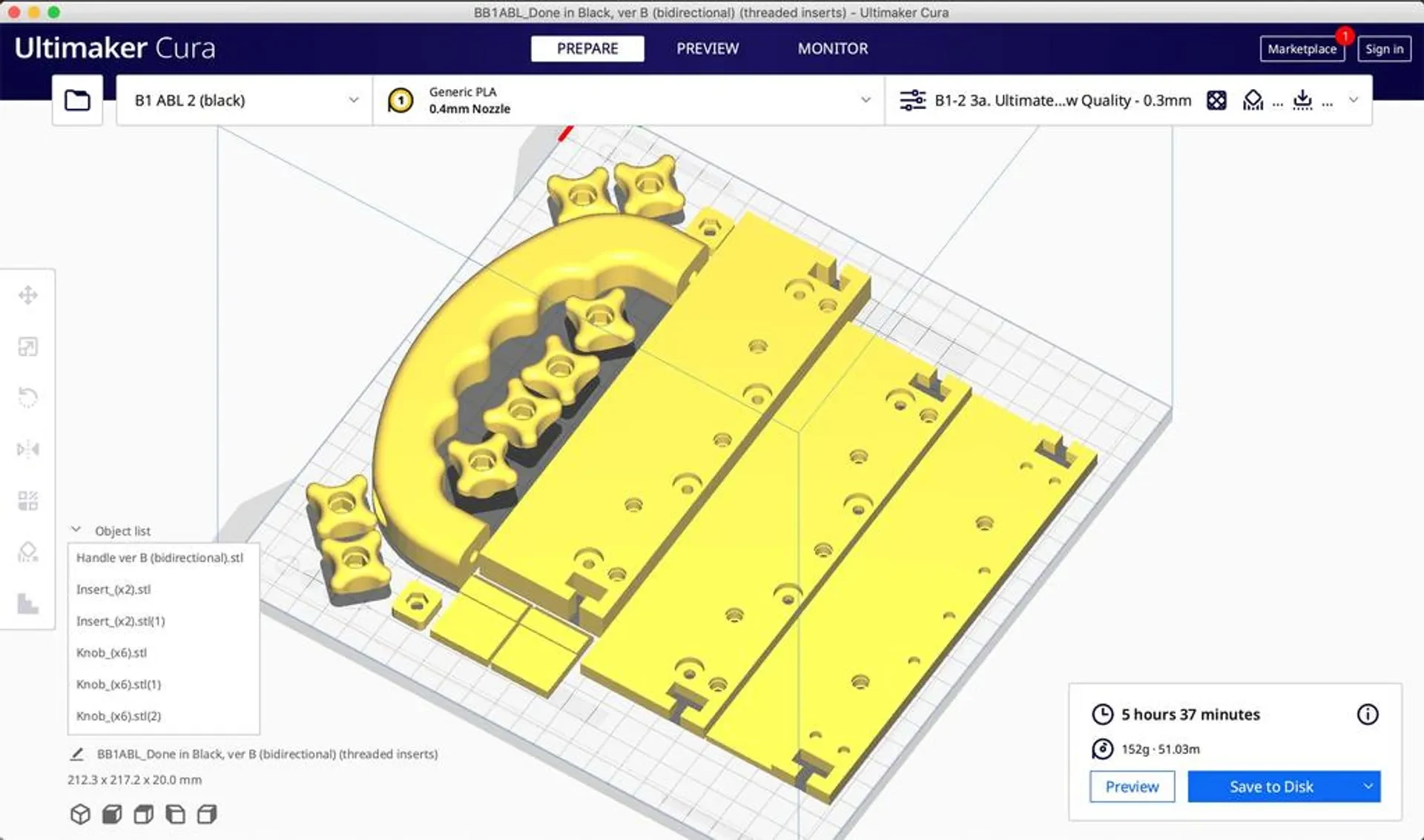

Ручки переработаны для печати без каких-либо поддержек («Knob.stl» и «Knob_Bottom_Back.stl»).

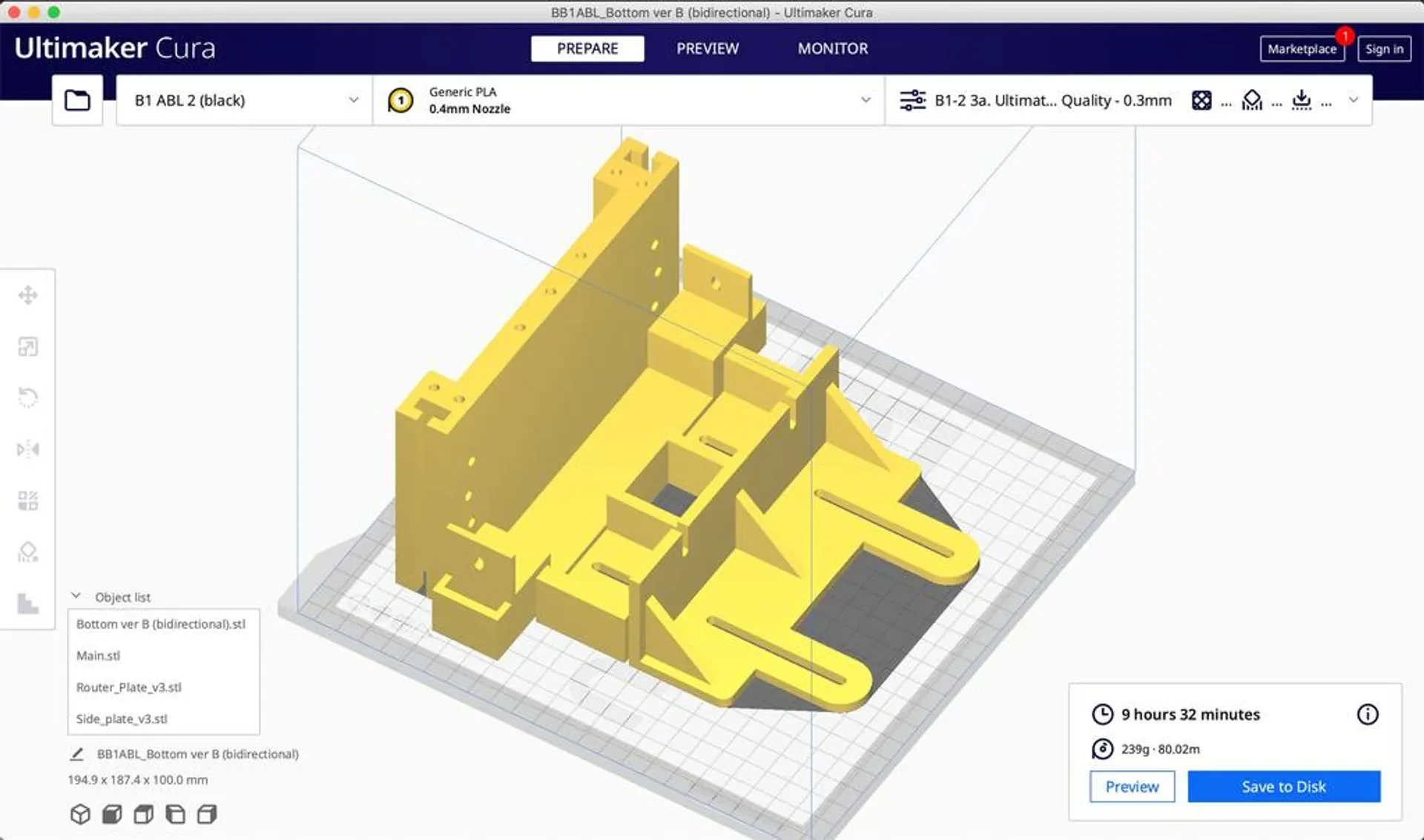

Все следующие части изменены таким образом, что нижнюю часть («Bottom.stl») можно удалить/заменить, не удаляя все остальные части (на случай, если вы случайно разрежете нижнюю часть достаточное количество раз, чтобы вам пришлось ее перепечатать):
Side.stl (фактически все три новые толщины сторон — см. ниже)
Side_Plate.stl
Router_Plate_v3.stl (в оригинале — Router_Plate_v2.stl)
НОВИНКА: предусмотрены три толщины сторон: 1/2 дюйма (12,7 мм), 1/4 дюйма (6,35 мм) и 1/8 дюйма (3,175 мм). 1/4 дюйма и 1/2 дюйма, скорее всего, обычно всегда включены, а 1/8 дюйма можно установить на 1/4 дюйма или заменить либо 1/4 дюйма, либо 1/2 дюйма. В исходной версии была одна сторона толщиной 7 мм, названная «Side.stl.» Этот ремикс включает «Side A (1/4»)(6,35 мм).stl", «Side B (1/2»)(12,7 мм).stl" и «Side C (1/8»)(3,175 мм).stl".
*Примечания, относящиеся к новым сторонам:
Большинству пользователей не понадобится 1/8-дюймовая
