Prusa MMU2S Задняя муфта из ПТФЭ

Это модифицированная версия заднего держателя из ПТФЭ Prusa MMU2S от iwagner. Оригинальную модель и инструкции можно найти в их публикации на Thingiverse.

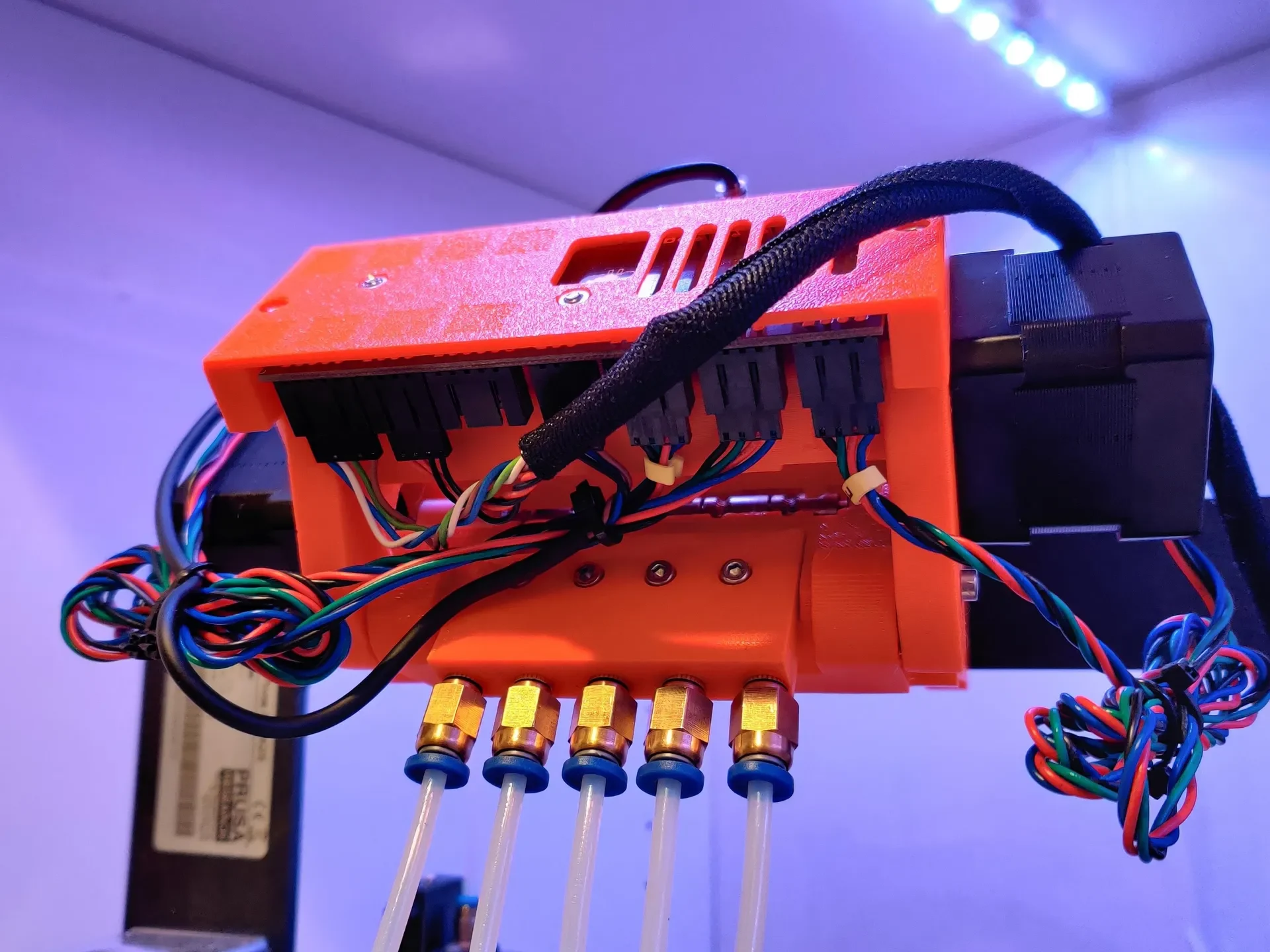

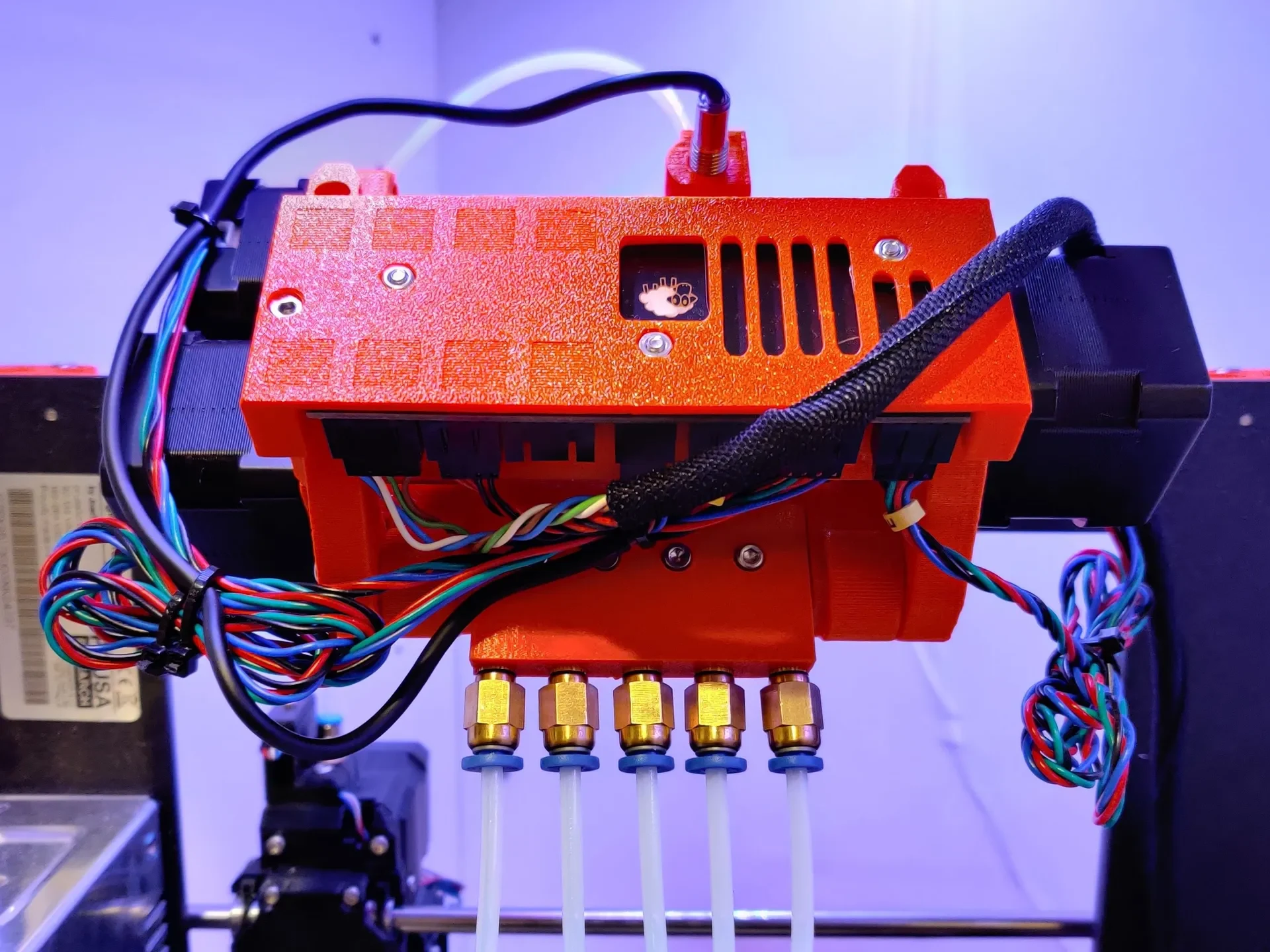

Как и у многих владельцев MMU2S, у меня было несколько проблем с настройкой трубок из ПТФЭ, в частности, с их «сэндвич-конструкцией» зажима, которая не могла оказать давление на все 5 трубок. Превосходная конструкция Ивагнера отлично сработала, но смоделированную резьбу было довольно легко сорвать с помощью пневматических муфт. В этой версии используются резьбовые вставки, обеспечивающие правильное выравнивание и предотвращающие срыв резьбы. До сих пор это работало отлично, создавая лишь небольшое трение на пути нити. Я уверен, что смогу уменьшить это в будущем редизайне, если это станет проблемой.

Распечатать инструкции

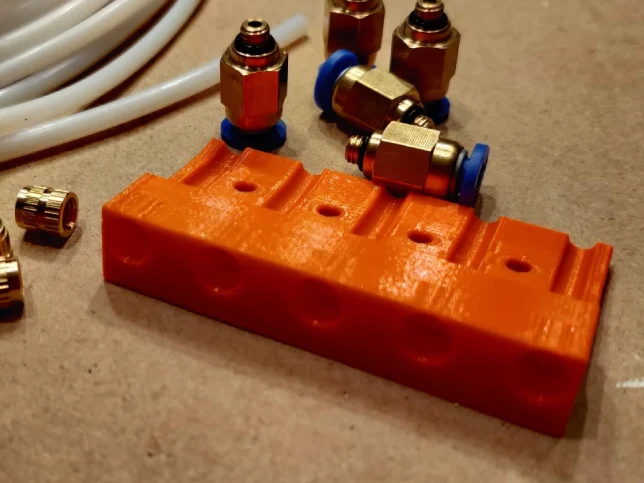

Спецификация*:

Трубка из ПТФЭ диаметром 200 мм (внутренний диаметр 2 мм, внешний диаметр 4 мм)
5 пневматических фитингов PC4-M5
5 вставок с резьбой M5

*Возможно, вы сможете найти эти детали дешевле в Интернете. Предоставленные ссылки представляют собой конкретные части, которые у меня были.

Инструкции по печати:

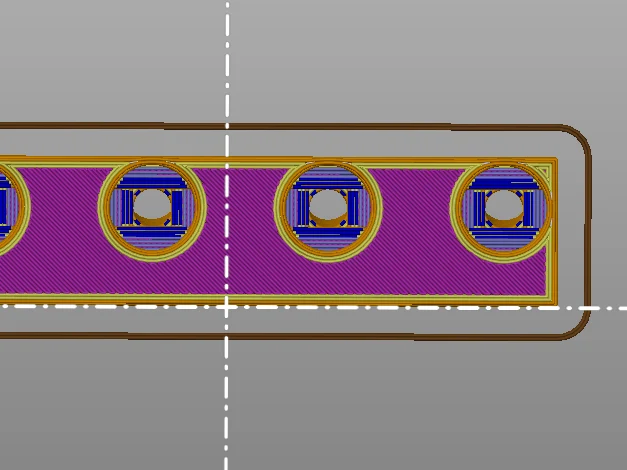

В этой модели используются функции предотвращения нависания на основе моста, которые позволяют печатать ее без вспомогательного материала с использованием правильных настроек слайсера. Убедитесь, что параметр «Определить периметры моста» включен, а угол моста установлен на «автоматический» или 0.

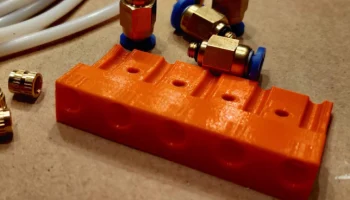

Деталь должна быть напечатана вертикально, так, чтобы профили с пятью отверстиями располагались напротив станины. Если на выходе слайсера не отображаются оптимальные мосты, как показано на фотографиях, возможно, вам захочется повернуть модель так, чтобы самая плоская час��ь модели оказалась напротив кровати.

Я печатал детали слоями толщиной 0,200 мм и соплом 0,30 мм с заполнением 15%. Я использовал PETG от Prusa без торговой марки, поэтому цвет так хорошо сочетается!

Инструкция по сборке**:

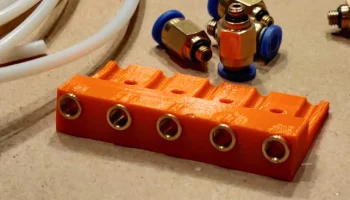

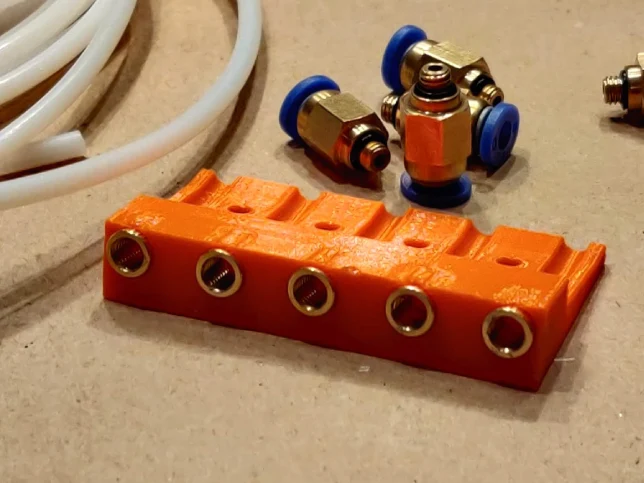

С помощью паяльника прикрепите к детали латунные вставки. Сначала убедитесь, что вы положили гладкую сторону.

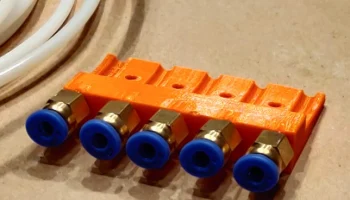

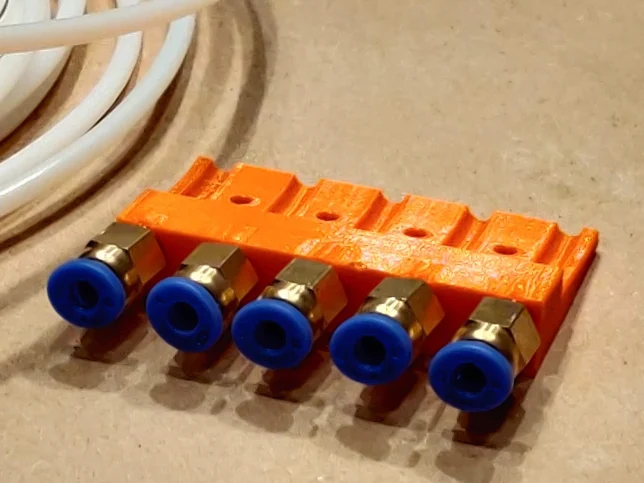

Добавьте пневматические фитинги и проверьте, перпендикулярны ли они детали. В противном случае вам, возможно, придется протолкнуть фитинги дальше с помощью паяльника.

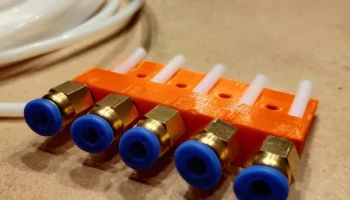

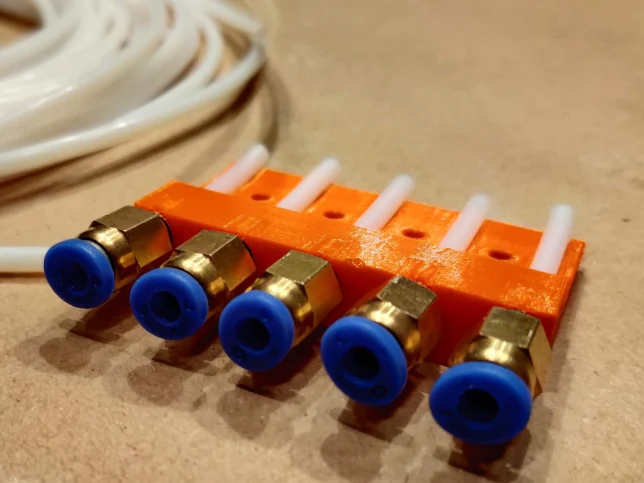

Отрежьте пять отрезков ПТФЭ длиной 30 мм и надавите на них, пока они не будут плотно прилегать к детали. Как предложил Ивагнер, вам, возможно, придется урезать их еще больше, пока они не поместятся внутри корпуса MMU2S. Я бы также предложил на этом этапе проверить наличие трения на пути нити — возможно, вам придется распилить отверстия напильником на случай, если вставка деформирует пластик.

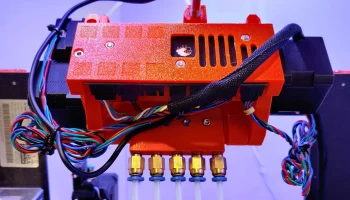

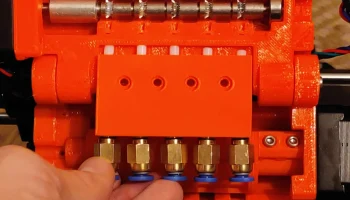

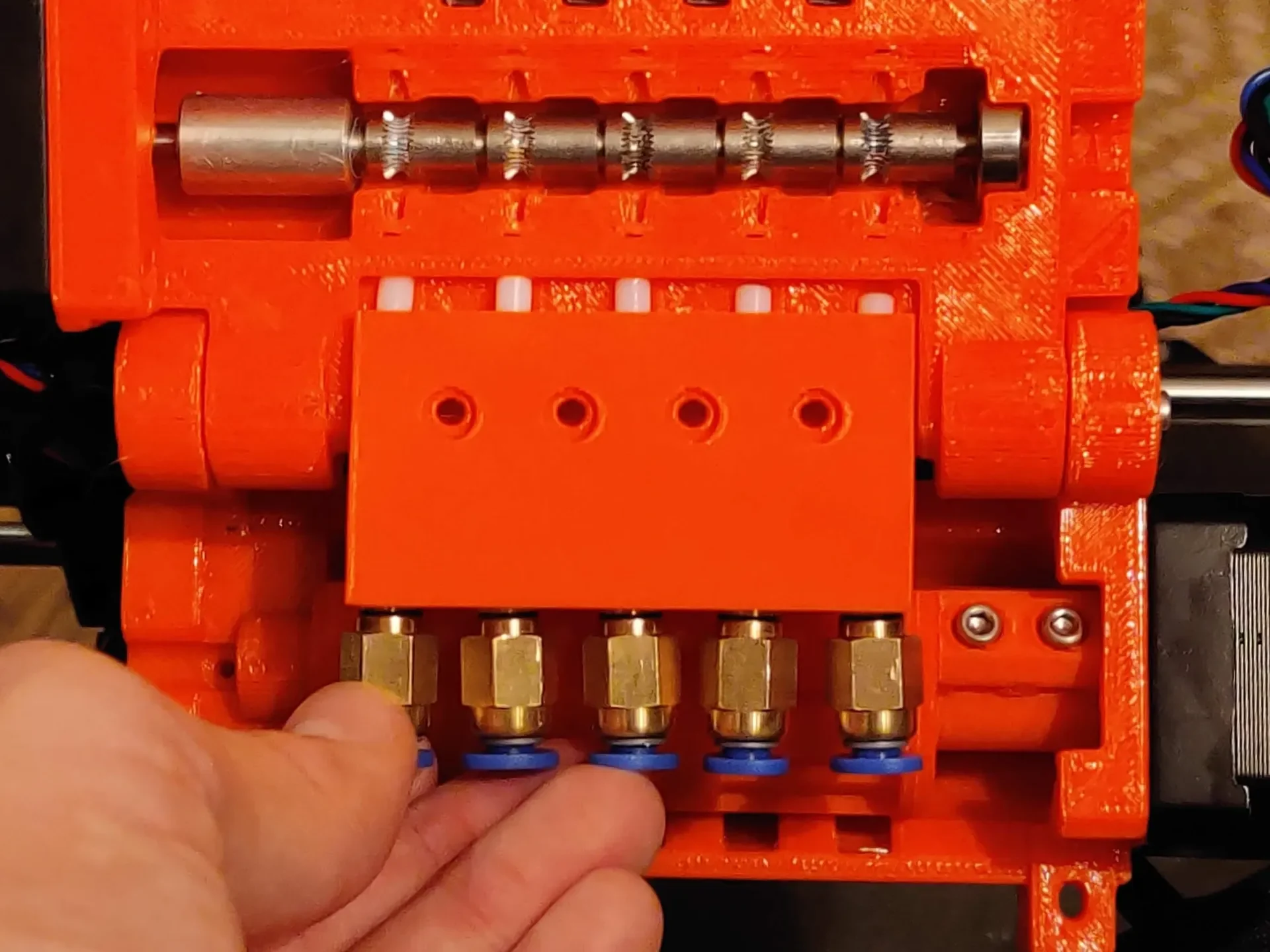

После снятия оригинального зажима повторно используйте винты M3, чтобы прикрепить деталь к блоку MMU2S. Убедитесь, что вы не сдираете пластик.

Прежде чем убрать все инструменты, дважды проверьте на предмет трения с помощью нити. Неб��льшие неровности на пути нити допустимы.

**Оригинальные инструкции можно найти в публикации Ивагнера на Thingiverse.

Наслаждаться!

-Брент
