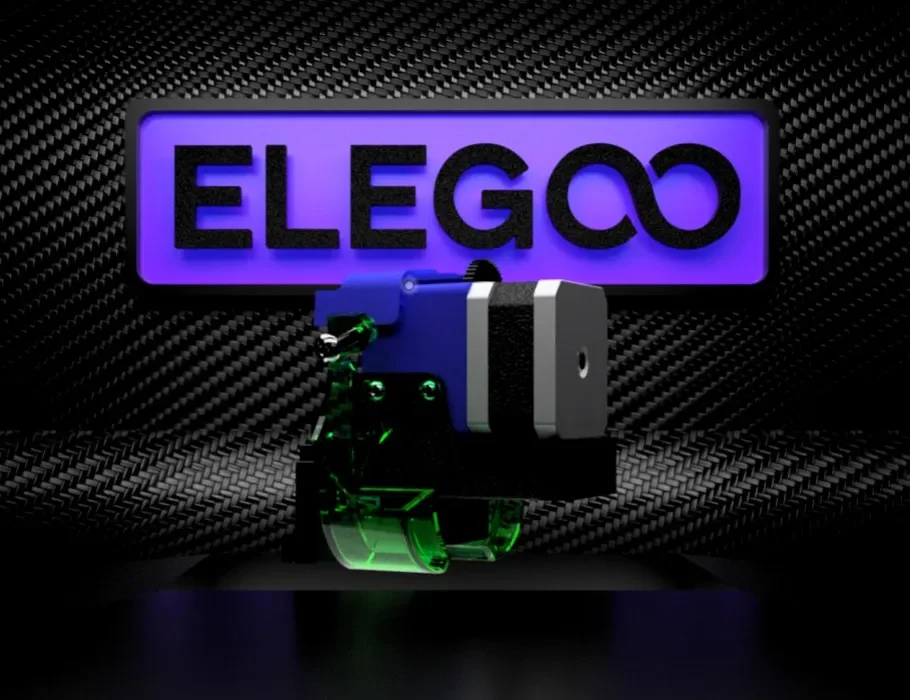

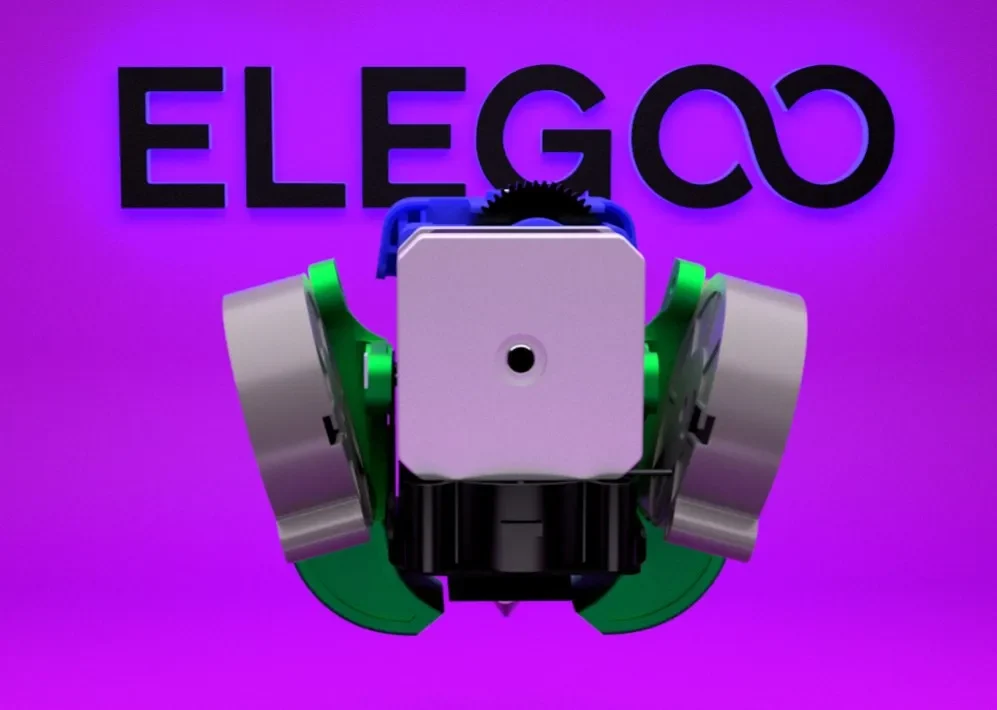

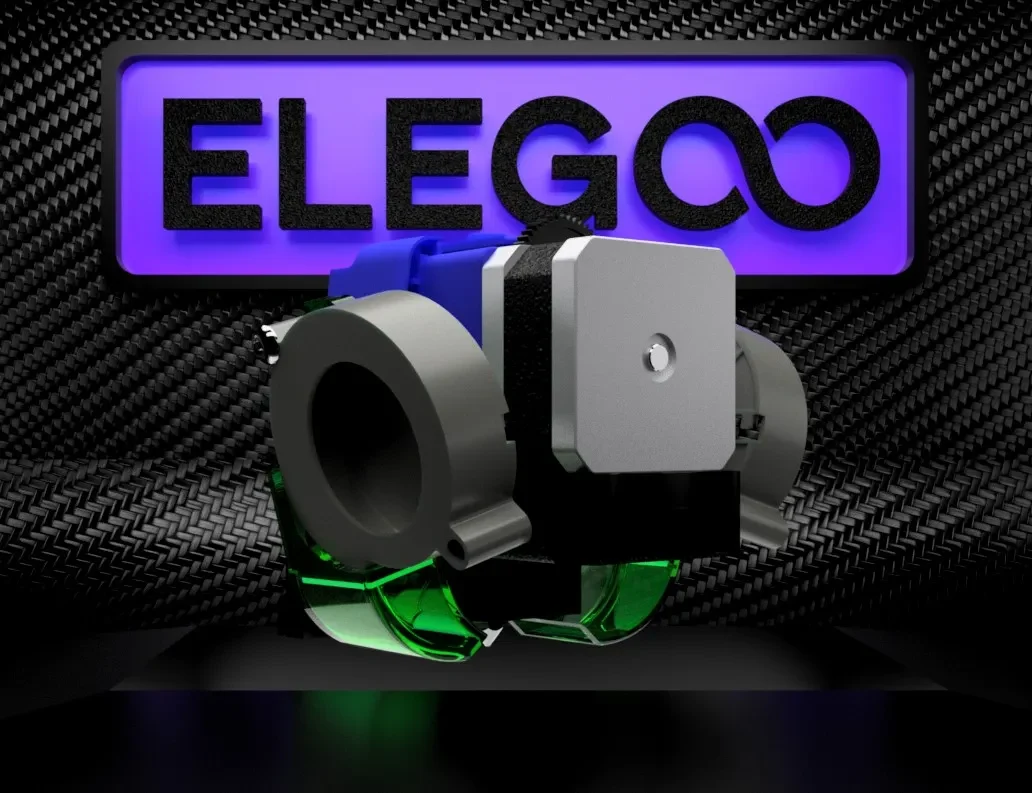

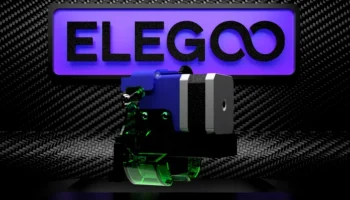

ОБНОВЛЕНИЕ ВЕНТИЛЯТОРА ELEGOO NEPTUNE 3 PRO PLUS MAX DUAL...

Эта модернизированная система охлаждения не только является одним из самых легких вариантов, доступных для N3 Pro, но также оптимизирует воздушный поток, направляя его именно туда, где он необходим — прямо на материал, а не на тепловой блок — при этом полностью задействуя более крупные вентиляторы для максимальной эффективности. Он простой, мощный, не требует опор и настраивается для различных конфигураций горячего конца и нагревателя. Кроме того, он разработан таким образом, чтобы облегчить работу вашего микроко��троллера с помощью простой настройки ПИД-регулятора с минимальным количеством переменных, обеспечивая долгосрочную надежность вашей электроники, а также предсказуемо высокое качество печати.

Я БЫ РЕКОМЕНДУЮ ВАМ ИСПОЛЬЗОВАТЬ PETG ИЛИ ЛУЧШУЮ ЧАСТЬ ДЛЯ ЗАКЛЮЧИТЕЛЬНОЙ ЧАСТИ, НО PLA+ БУДЕТ ПРЕКРАСНО РАБОТАТЬ, ЕСЛИ ВЫ ПРОСТО ХОТИТЕ ПОИГРАТЬ С ИДЕЕЙ И ПОСМОТРЕТЬ, НРАВИТСЯ ЛИ ВАМ ОНА.

ВЫСОТА СЛОЯ 0,2 ММ

3 СТЕНЫ

МИНИМУМ 3 ВЕРХНИХ СЛОЯ

15%+ ЗАПОЛНЕНИЕ КРЕСТОВОЙ ШЛЮКИ

НЕТ ПОДДЕРЖКИ, ЕСЛИ У ВАС НИЗКАЯ СКОРОСТЬ МОСТОВ :)

Инструкции по установке системы охлаждения Pincer

Безопасность
Как и в любом проекте, начните с выключения Neptune 3 Pro и отсоедините его от сети, чтобы избежать повреждений или травм в процессе установки.

Подготовьте свое рабочее место
Удалите рабочую поверхность, чтобы избежать повреждений, и используйте магнитную платформу в качестве безопасного места для хранения оборудования. Переместите портал в положение, обеспечивающее хороший обзор и пространство для работы. Держите его рядом с нагревательным столом, так как он может быть удобен для размещения предметов во время процесса.

Подготовьте головку инструмента
Найдите два винта M3 с полукруглой головкой по обе стороны головки инструмента и снимите их. Аккуратно снимите корпус с каретки, обнажая разъемы по обе стороны платы головки инструмента. Заводские вентиляторы вкручены в корпус и выходят вместе с ним.

СОВЕТ: Если вы обнаружите слабый клей или клей на заводских разъемах вентилятора, не волнуйтесь — это нормально. Его можно легко снять ножом X-Acto или инструментом для обработки деталей, а использование небольшого количества изопропилового спирта (IPA) поможет разорвать связь.
Отключите вентиляторы
Аккуратно отсоедините два разъема от платы. Будьте осторожны, чтобы не перекрутить и не повредить разъемы или паяные соединения во время снятия, так как при заводской установке они могут плотно прилегать. Отложите эту сборку в сторону.

ТЕХНИЧЕСКОЕ ПРИМЕЧАНИЕ. В Neptune 3 Pro используется разъем JST 2.0 с обратной полярностью (черный+/красный-) по сравнению с большинством вентиляторов вторичного рынка, которые обычно используют разъем JST 2.54. Ваши вентиляторы, скорее всего, не будут работать, если вы попытаетесь использовать новые разъемы в той же ориентации, в которой они были.

Варианты подключения вентилятора
Вариант 1. Отрежьте и припаяйте заводской разъем вентилятора к новым вентиляторам, соблюдая обрат��ую полярность (красный к черному, черный к красному).
Вариант 2. Используйте новый разъем JST 2.0 и учтите обратную полярность: с помощью швейной иглы осторожно откройте застежку в разъеме и поменяйте местами контакты. Это мой предпочтительный метод, если вы хотите, чтобы модификация была обратимой и сохранялась чистая проводка.

Подготовьте резьбу M4.
Pincer имеет предварительно смоделированную резьбу M4, поэтому вам не потребуются латунные вставки. Перед установкой вентиляторов ввинтите винт M4 в каждое отверстие почти до конца, но не за пределы выходной стороны отверстия. В противном случае вы рискуете испортить сцепление пластика с винтом во время использования, что может привести к расшатыванию деталей или необходимости вставок. Мы просто хотим немного упростить установку вентилятора на следующих нескольких шагах. Для этого я использовал заводские винты для крепления экрана, так как экраном не пользуюсь. После этого шага удалите винты.

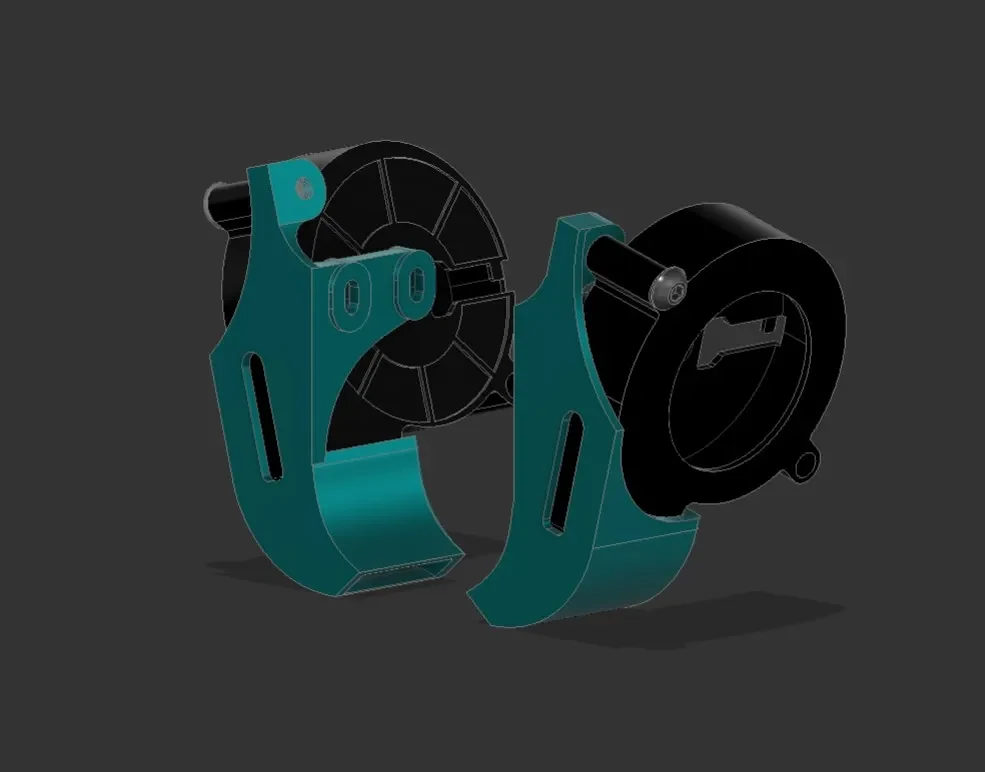

Установка клещей
Начиная с одной стороны, найдите два винта M3, которые удерживают вентилятор хотэнда 4020, и снимите их.

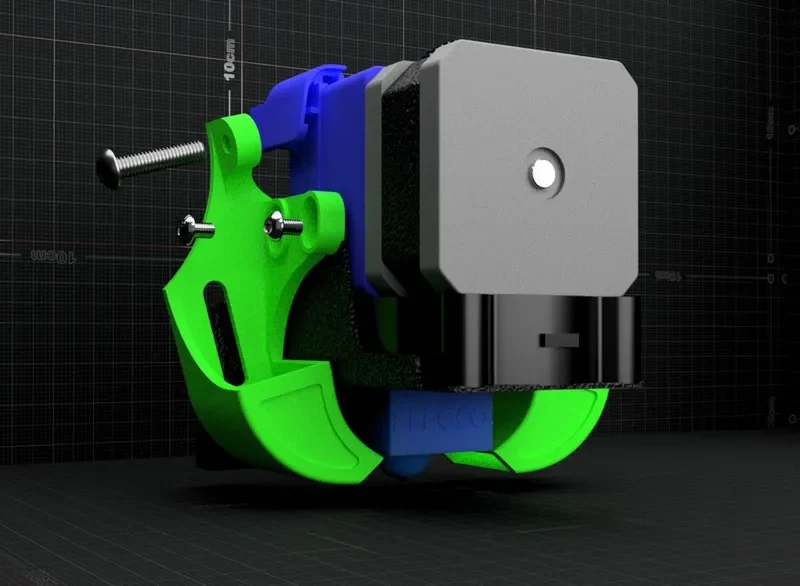

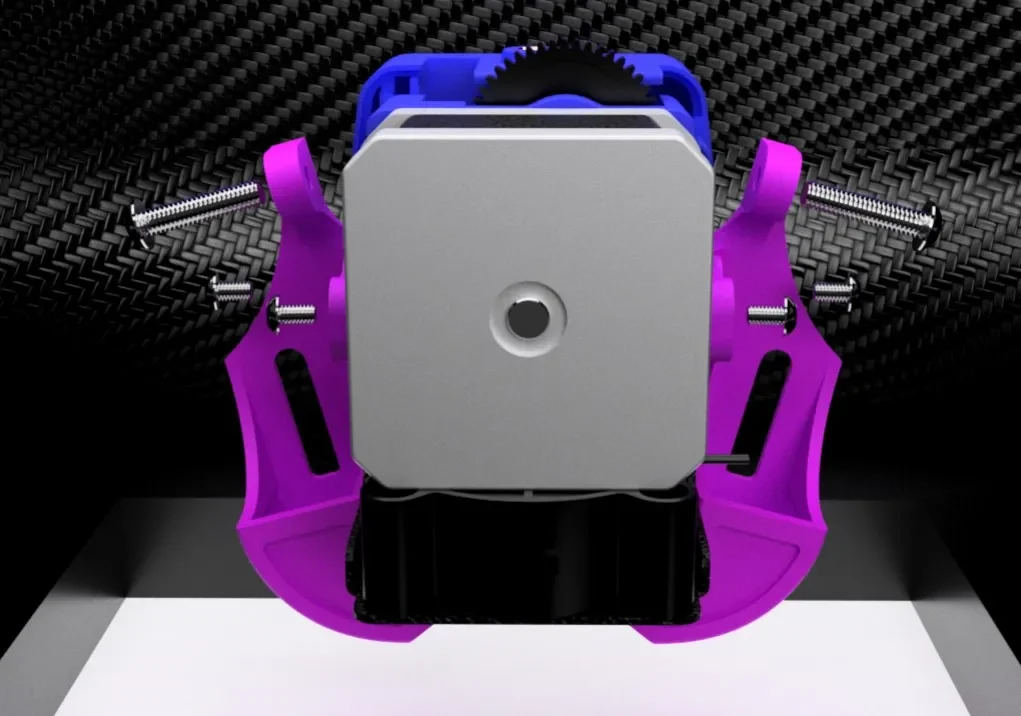

Установите их в соответствующие регулируемые пазы The Pincer. Эти пазы намеренно расположены плотно, чтобы ��адежно удерживать винты во время установки.
Свободно закрепите одну сторону клещей на хотэнде, затем повторите то же самое с другой стороной, оставив обе стороны слегка свободными для следующего шага.

Окончательная корректировка
Отрегулируйте клещи так, чтобы оба воздуховода располагались выше сопла, а выпускное отверстие для воздушного потока было ниже блока нагревателя. Продвиньте воздуховоды как можно в��ше, не
