Зажим для кабеля с подогревом корпуса Prusa Lack - 60 гра...

Я видел несколько версий этого кабельного зажима, который уменьшает общую функциональную глубину принтеров Prusa, чтобы их можно было разместить внутри корпуса Lack. Однако многие из существующих версий были созданы до перехода на винтовые контакты на станине.

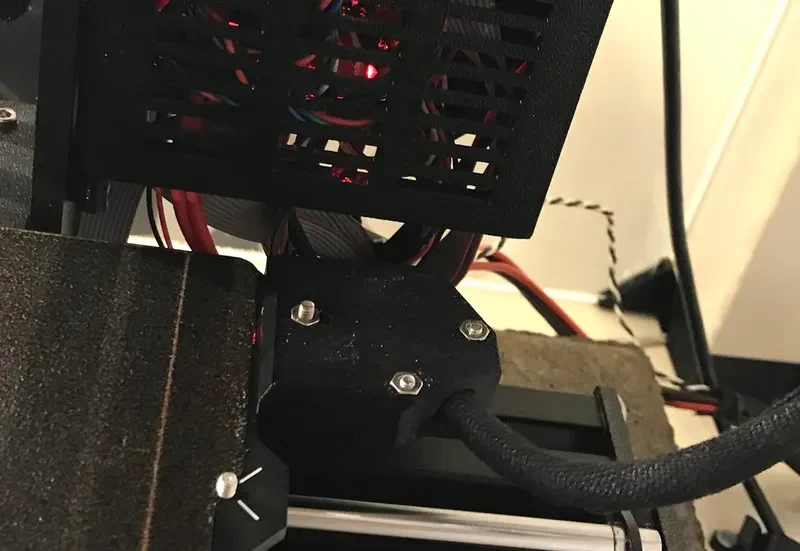

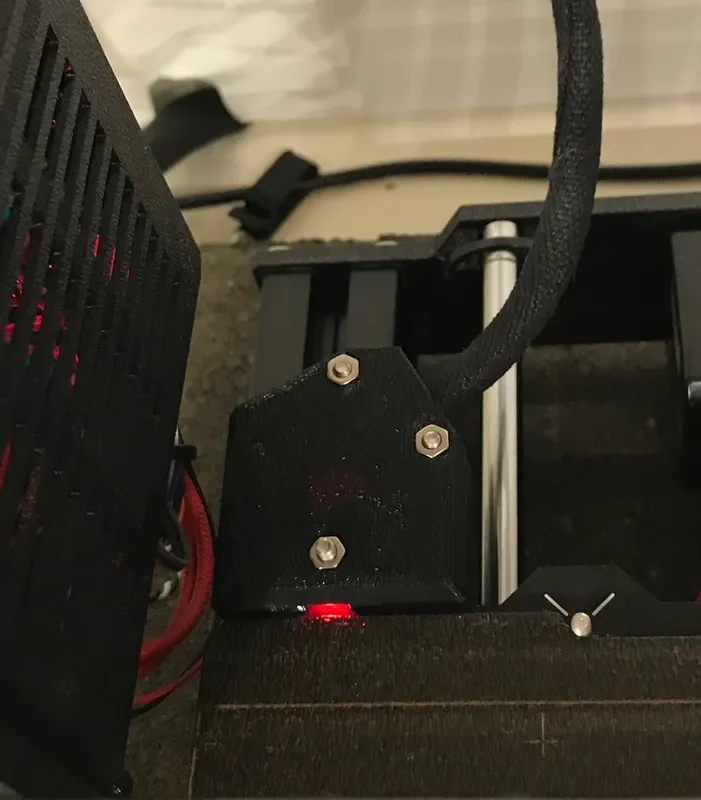

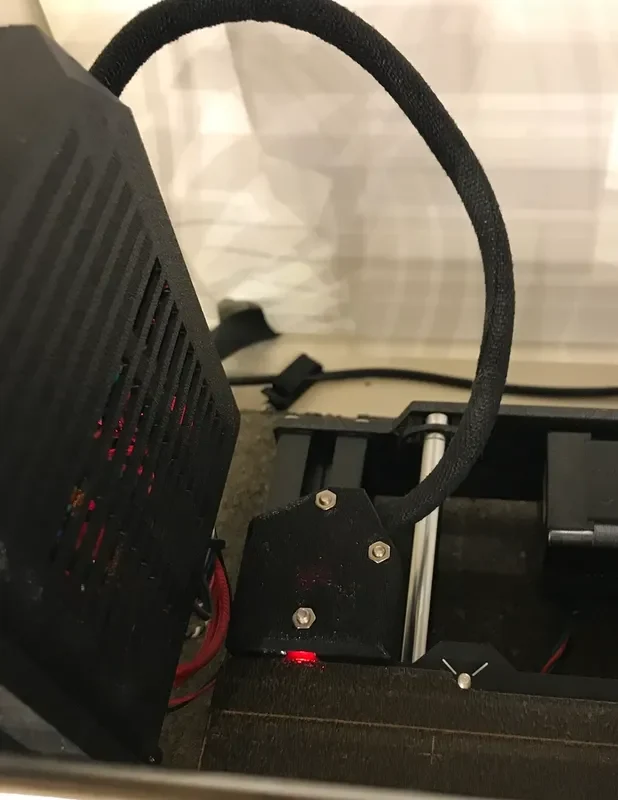

Я обнаружил, что версия с изгибом на 60 градусов работает очень хорошо, с хорошим и равномерным радиусом изгиба кабеля, который остается постоянным на протяжении всего хода кровати. Принтер помещается внутри корпуса с запасом около 5 мм, при этом панель управления по-прежнему прикреплена к передней части рамы. Кабель имеет очень незначительный контакт с задней частью корпуса на самом дальнем расстоянии, но это не имеет значения.

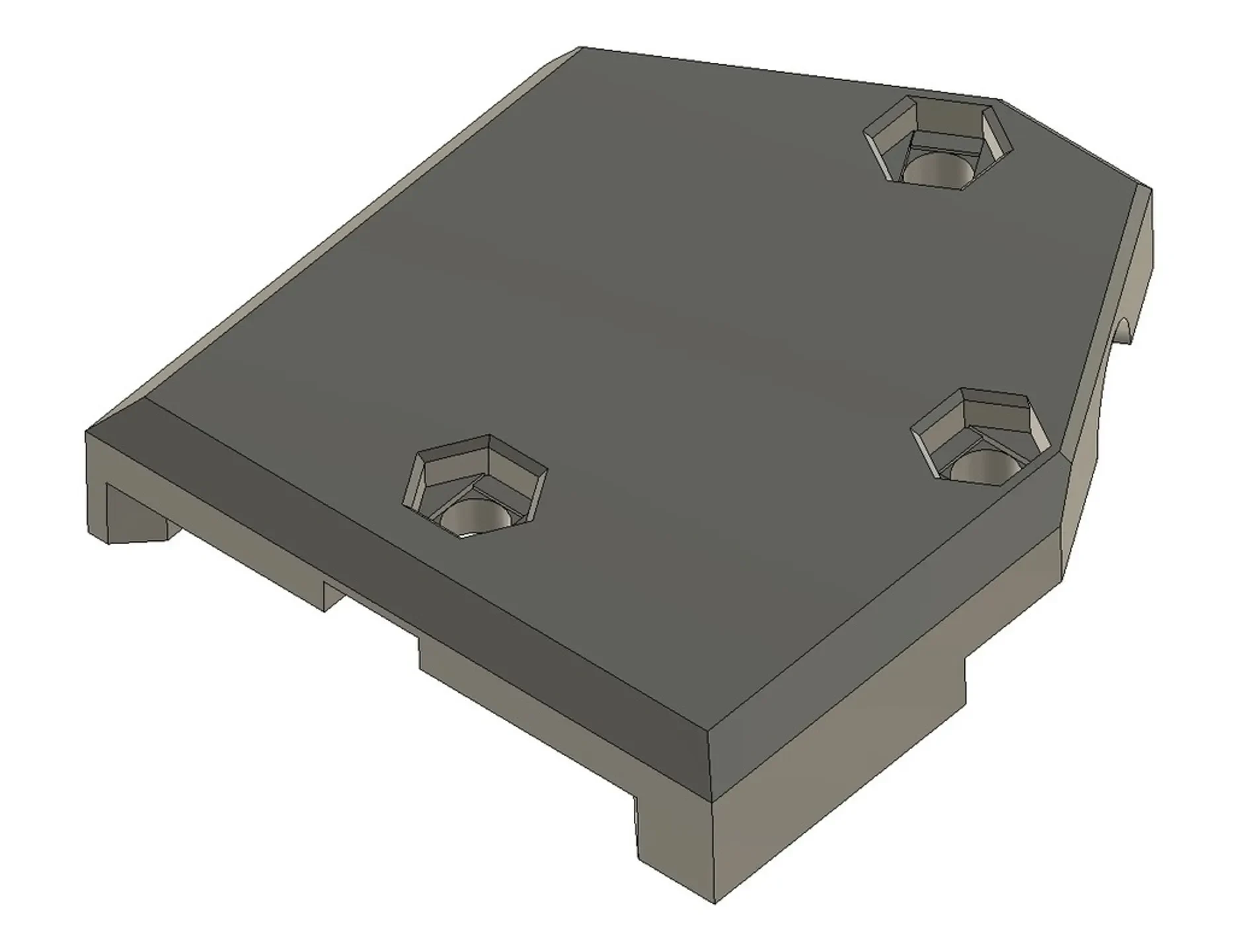

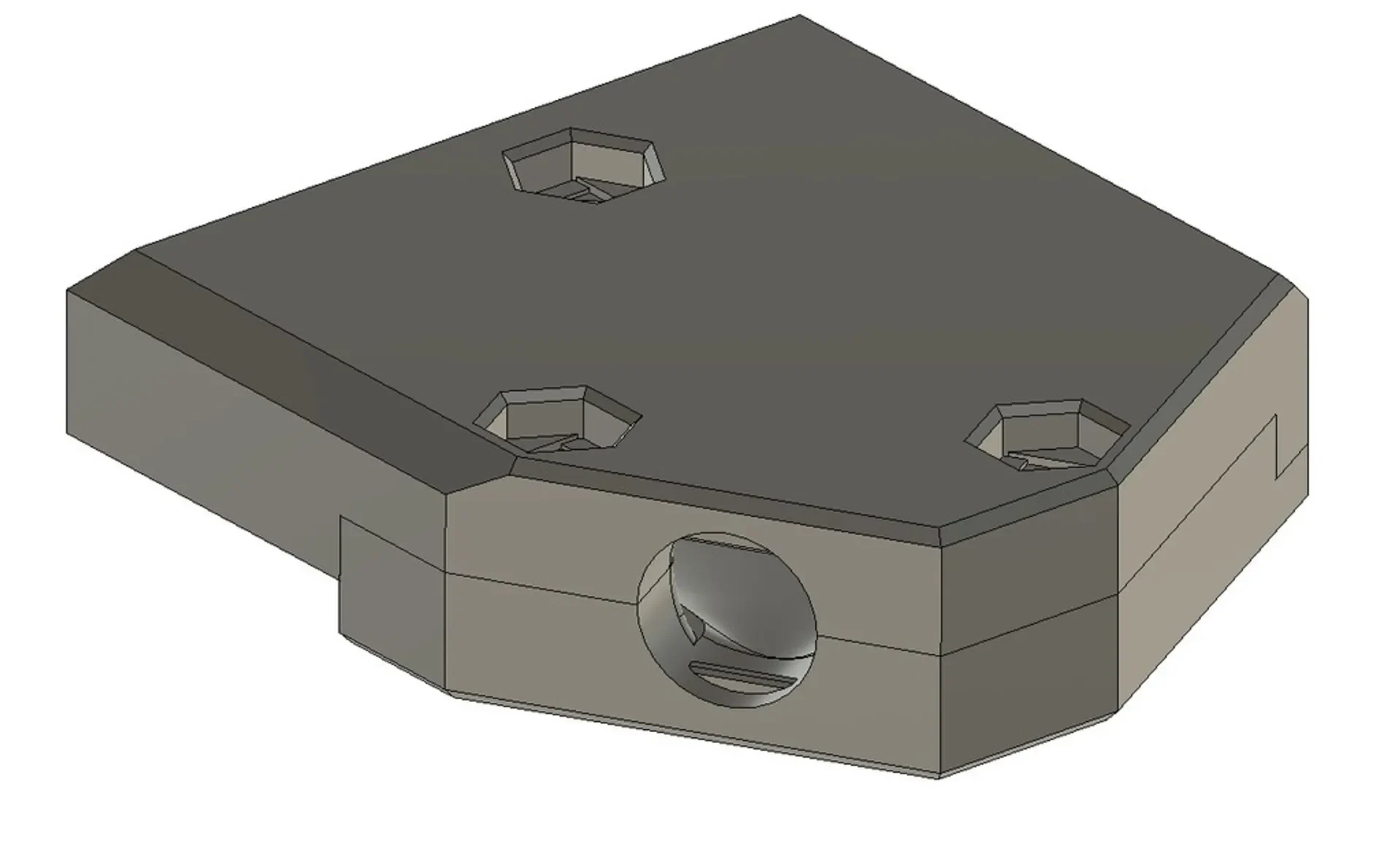

Этот кронштейн был разработан с нуля с использованием существующих кронштейнов для шаблонов отверстий.

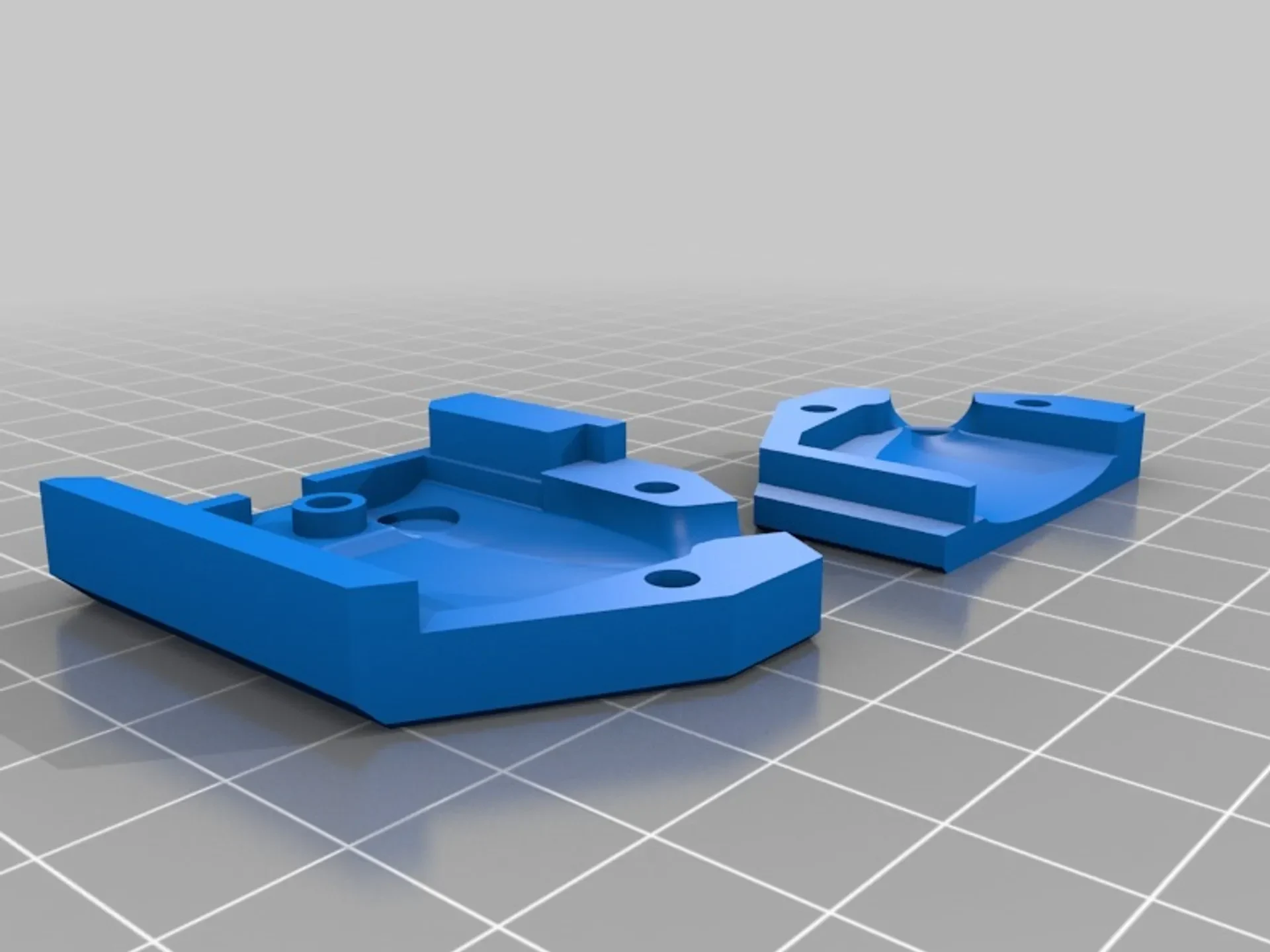

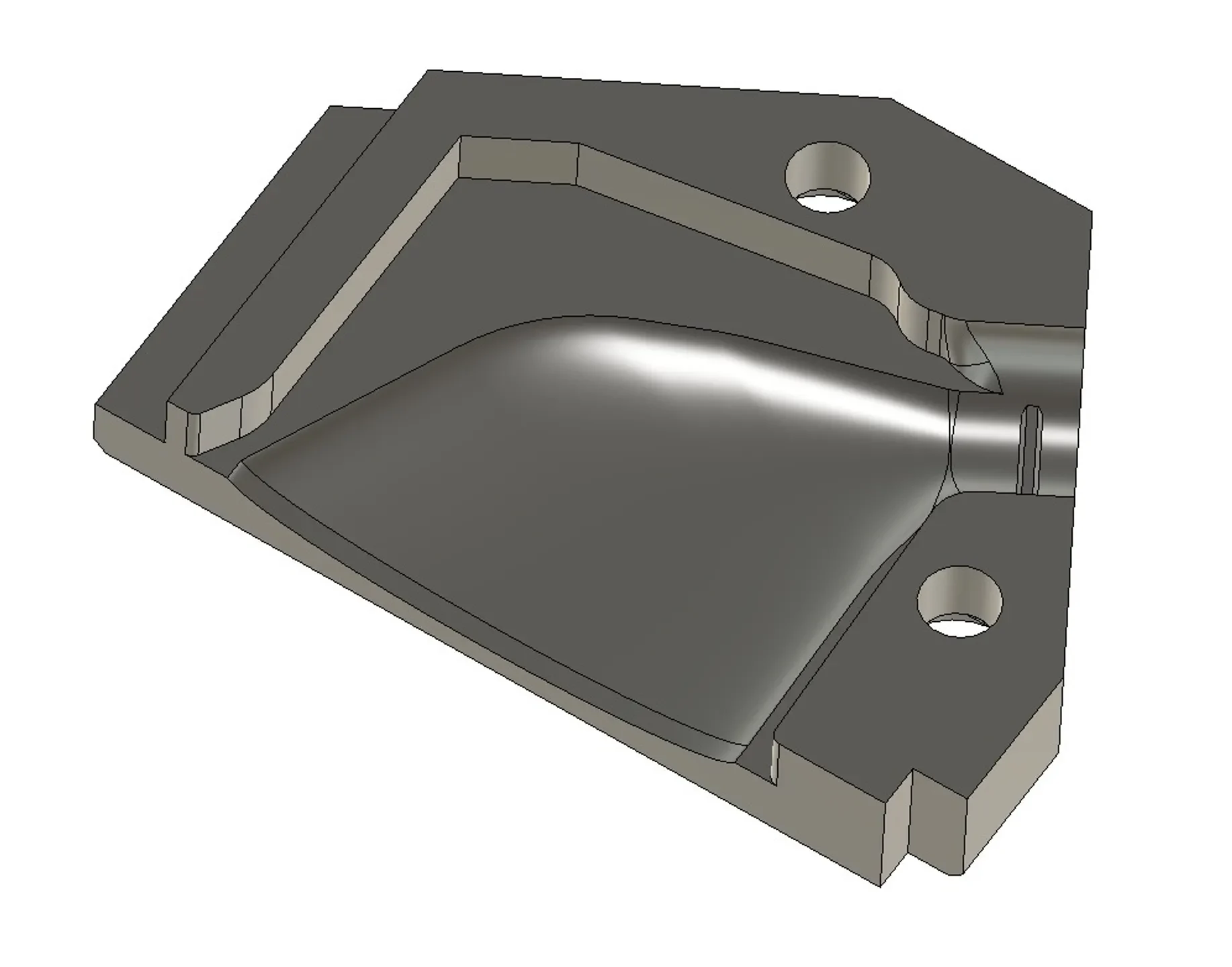

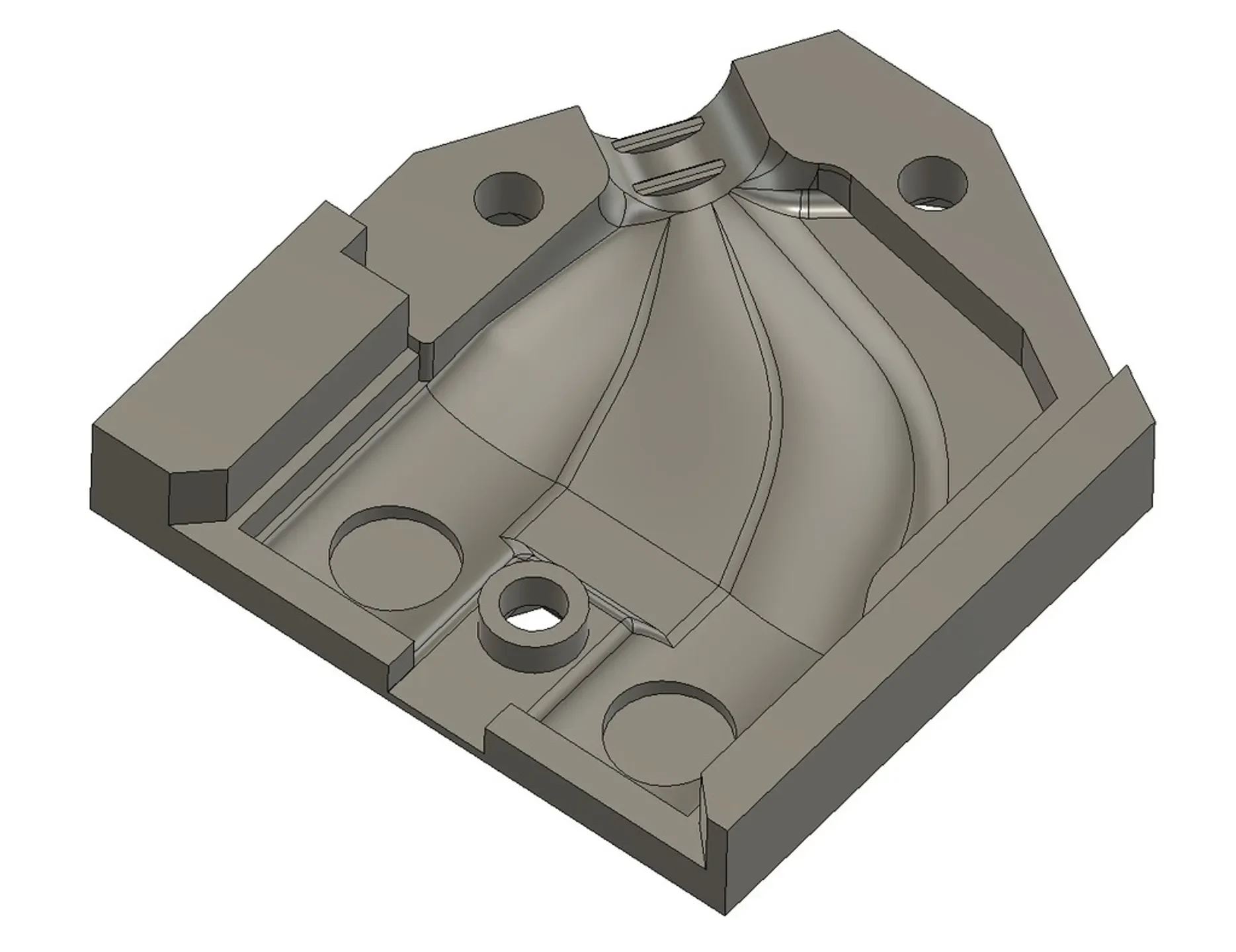

Я добавил некоторую глубину самому кронштейну, чтобы учесть дополнительную глубину кольцевых клемм, а также несколько ��чень маленьких фиксаторов для надежного захвата текстильного рукава. Винты для винтовых клемм также были учтены — зазора для всего достаточно. Наконец, положение гаек/винтов, скрепляющих нижнюю часть крышки, было изменено, чтобы лучше удерживать кабели под углом 60 градусов.

Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

20%

Нить:
[

Не имеет значения PETG ](http://www.amazon.com/s?url=search-alias&field-keywords=Doesn%27t+matter+PETG&tag=thingiverse09-20) Черный Как я это разработал

Создано в Fusion 360 с большим терпением, базовыми формами, изучением разверток и лофт-резов.

Категория: Запчасти для 3D-принтеров
