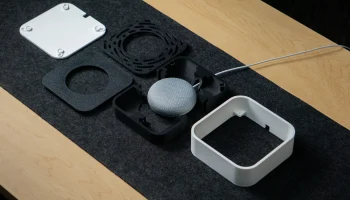

Корпус мини-динамика Google Home - компактная версия......

Корпус мини-динамика Google Home — компактная версия
Предисловие:

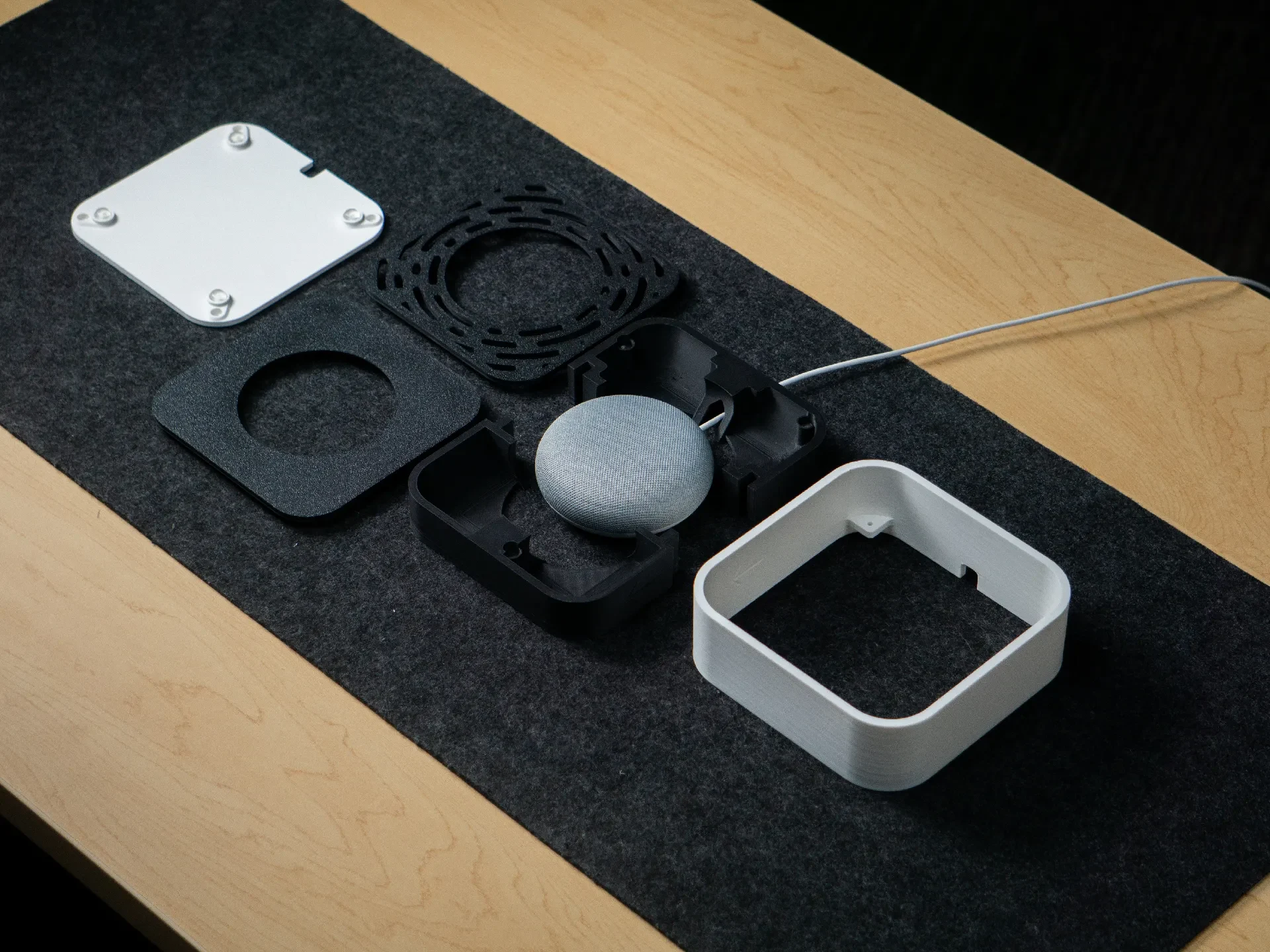

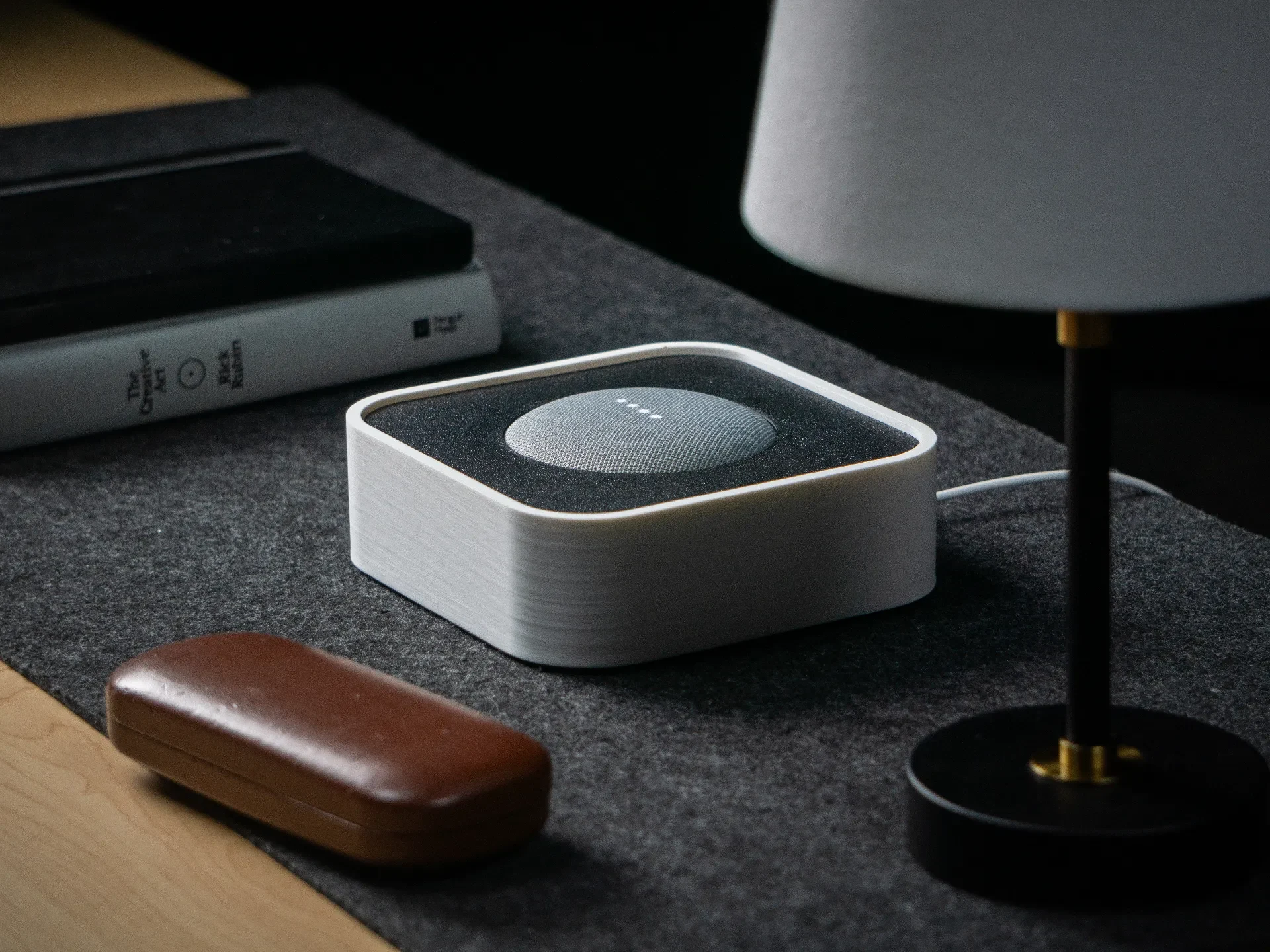

Это компактная версия моего проекта корпуса мини-динамика Google Home. Эта модель — простой способ улучшить внешний вид вашей колонки Google Home Mini.

Насколько я могу судить, все версии Google Home/Nest Mini должны иметь одинаковые размеры и соответствовать этой модели. Если ваш не подходит, свяжитесь со мной, и я буду рад ��трегулировать допуски зажима для лучшей подгонки.

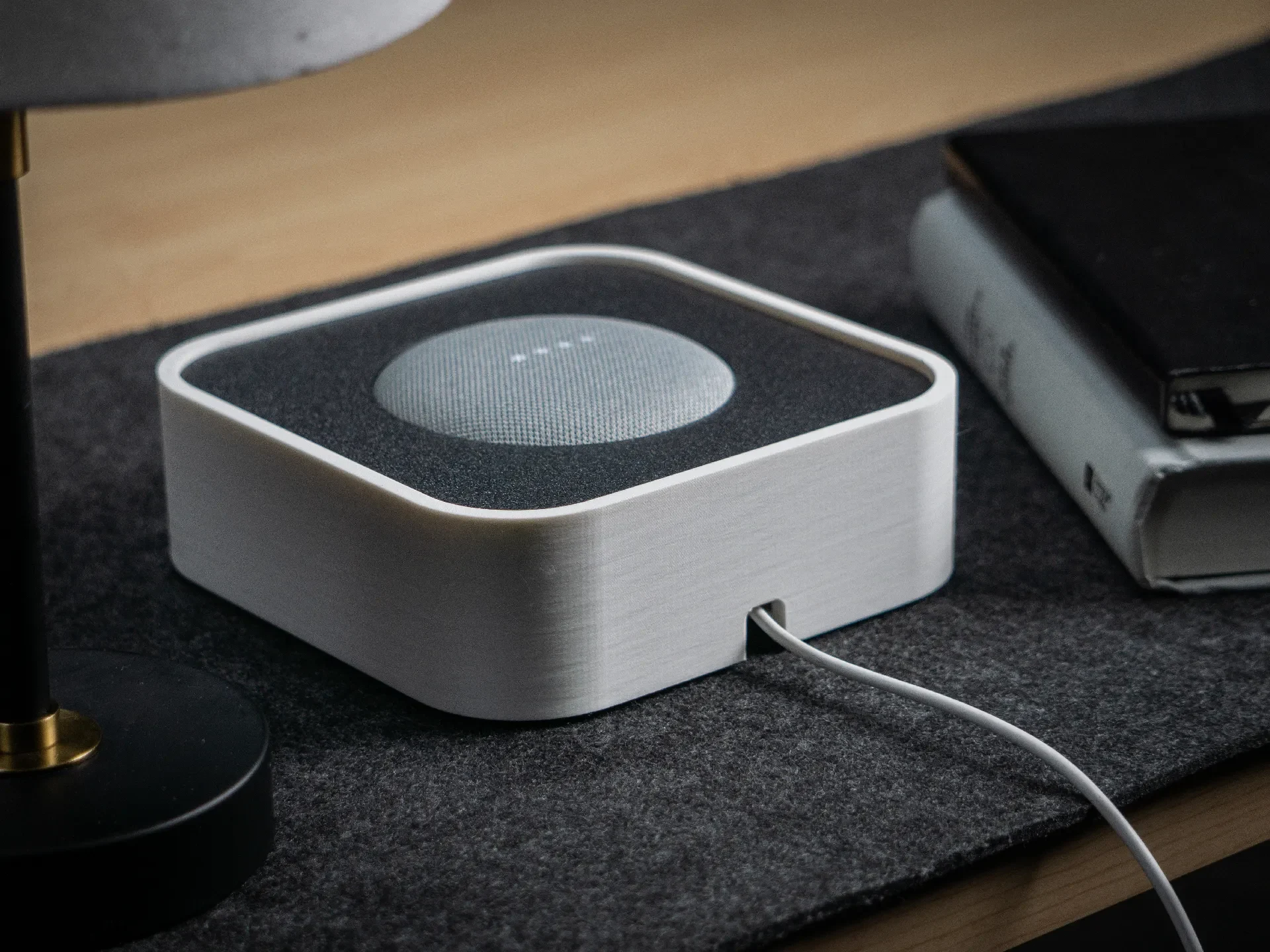

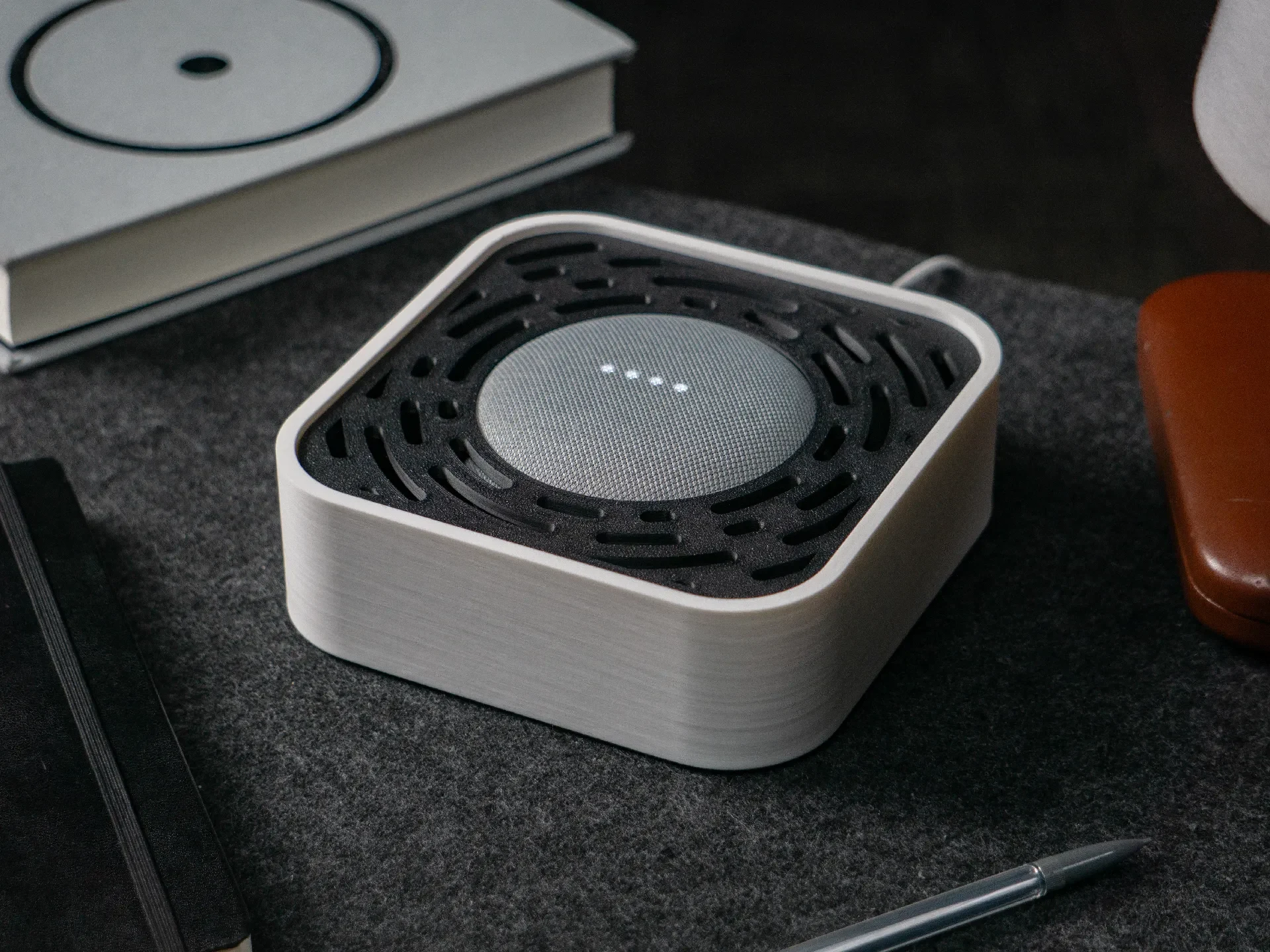

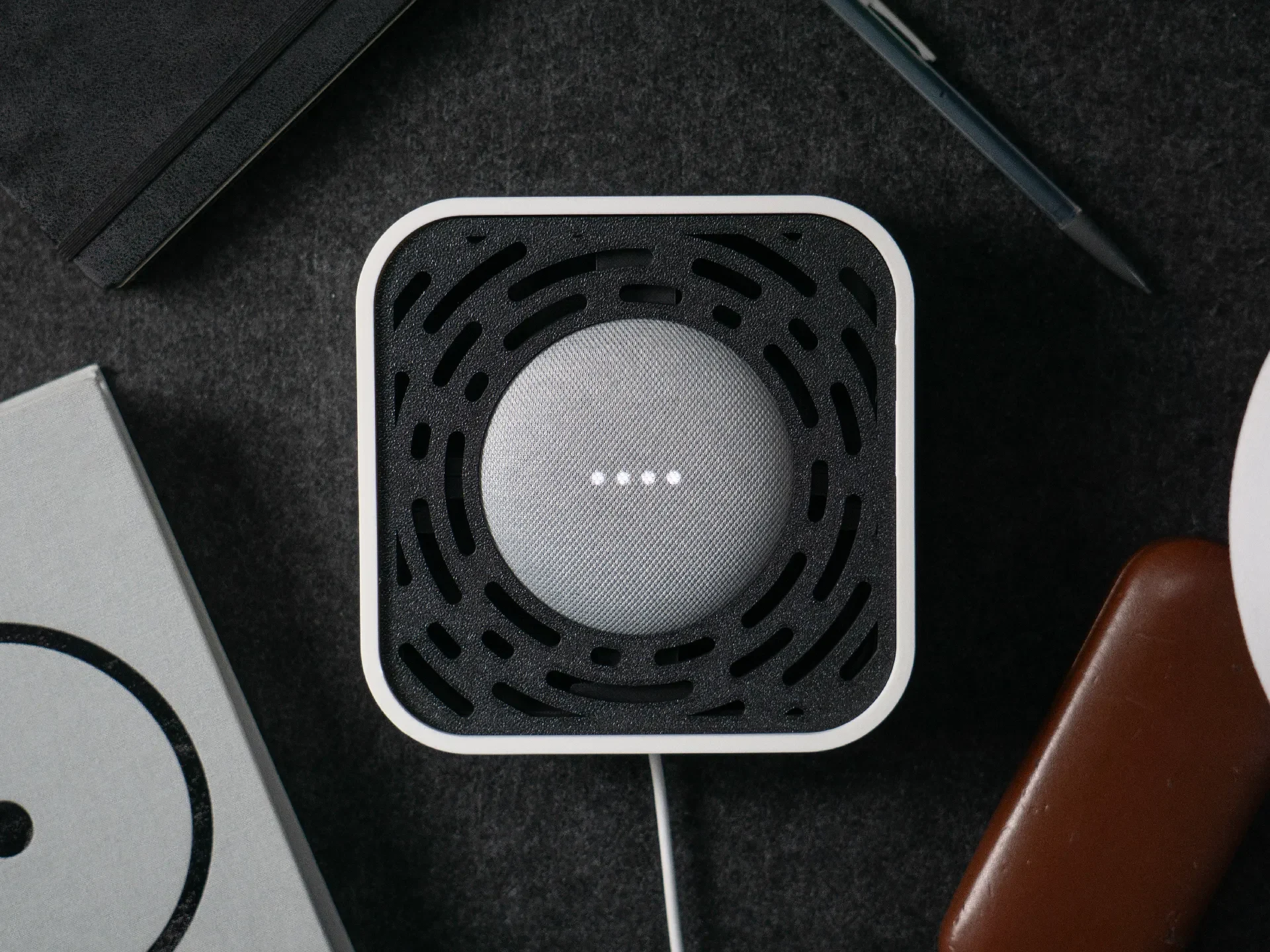

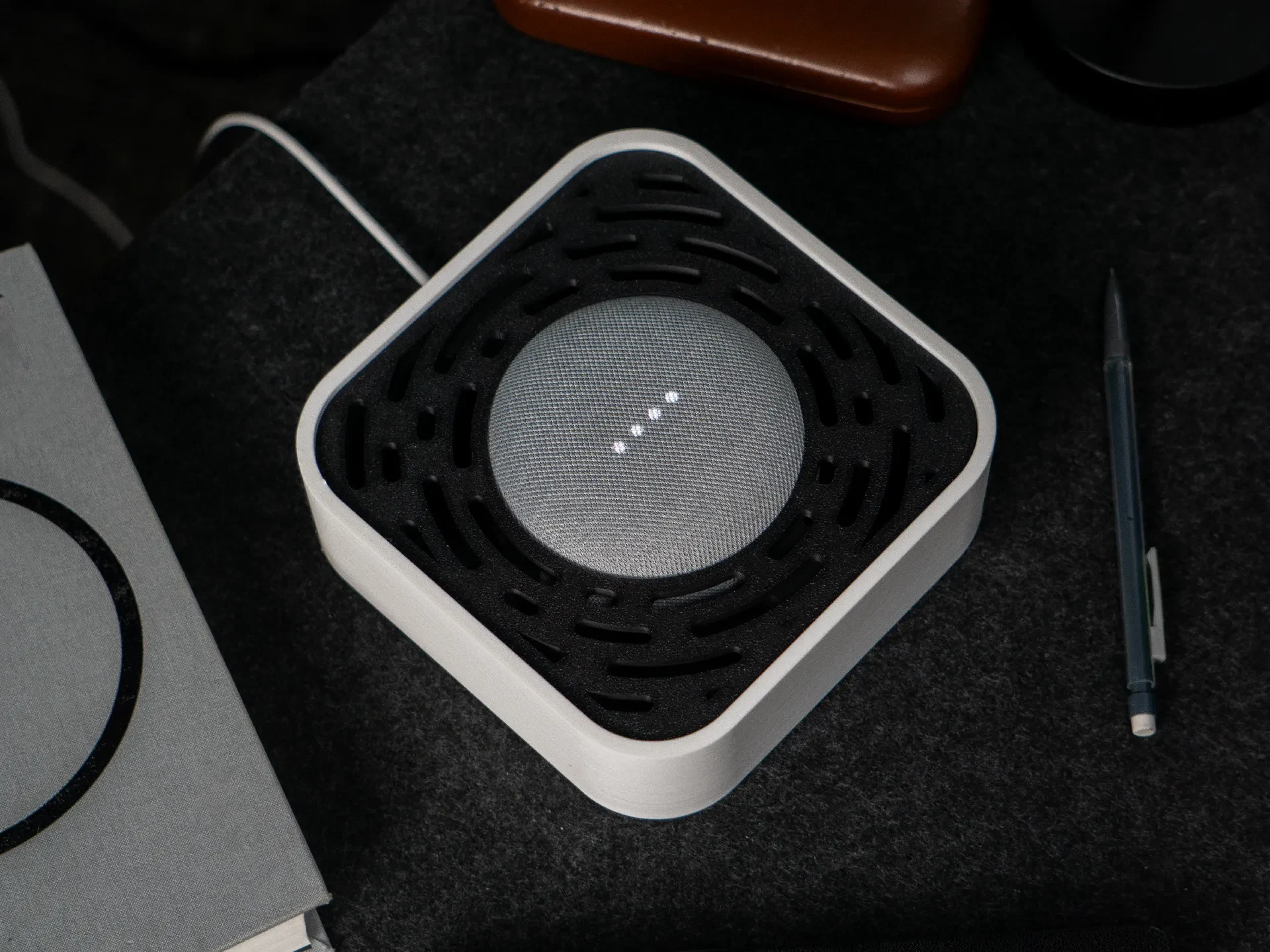

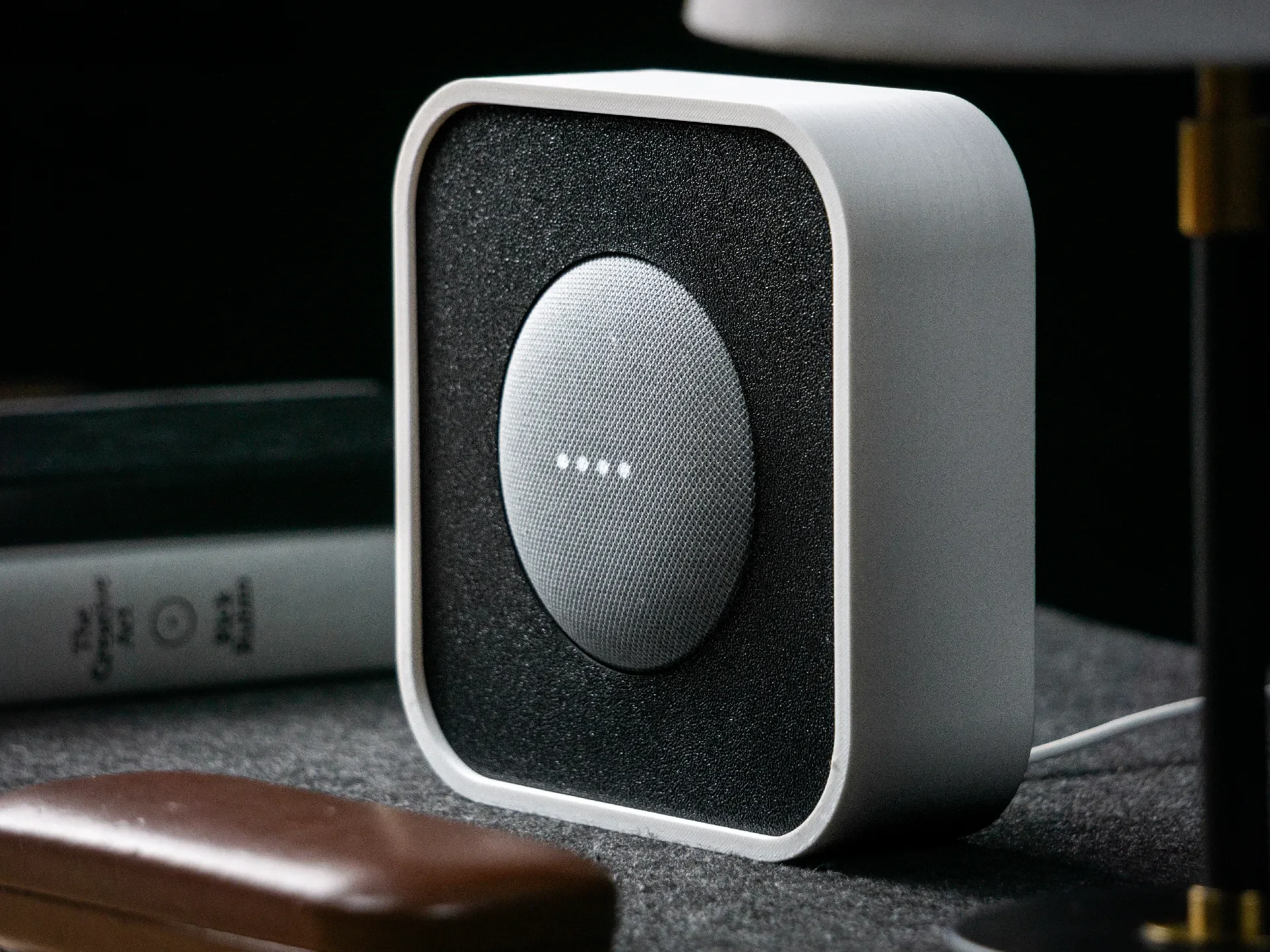

Обратите внимание, что существует два файла передней панели. Один простой, а другой имеет радиальный вырез. Выбирайте тот, который вам по душе!

Инструкции по распечатке и сборке смотрите ниже. ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ВСЕ.

Непечатные части:

(x4) Винты с головкой под торцевой ключ M3x12 мм (я купил эту упаковку из 100 штук на Amazon)
(x4) Тепловые вставки с резьбой M3 (я купил эту упаковку из 100 штук на Amazon)
Если вы не хотите использовать резьбовые вставки, я бы посоветовал вам либо вернуться к версии 2 этого проекта, либо просто использовать винты большего размера и ввинтить их в пластик.
(x9) цилиндрические магниты 6x2 мм (я купил эту упаковку из 400 штук на Amazon)
(x4) Резиновые ножки. Это необязательно, но полезно, чтобы готовая сборка не скользила по столу. Я рекомендую резиновые ножки, которые я связал, но подойдут любые ножки диаметром 10 мм.
Суперклей
Печать:

Если ниже не указано иное, для печати всех частей я использовал следующие настройки:

15% заполнение гироидной области
Высота слоя 0,16 мм
3 стены
Нет опор
Распечатайте все модели в ориентации по умолчанию в соответствующих файлах STL.
Допуски уже должны обеспечивать плотное прилегание всех деталей, но вам, возможно, придется поиграть с настройками горизонтального расширения в слайсере, если детали не подходят друг к другу должным образом.
Доп��лнительные настройки печати и примечания по ориентации:
Основной корпус:
Потребуются поддержки в пяти местах. Это вид снизу, показывающий, где должны располагаться опоры (опоры показаны зеленым цветом).
Передняя пластина:
Если вы хотите, чтобы текстура вашей сборочной пластины была видна или была обращена наружу при сборке, распечатайте ее с ориентацией STL по умолчанию.

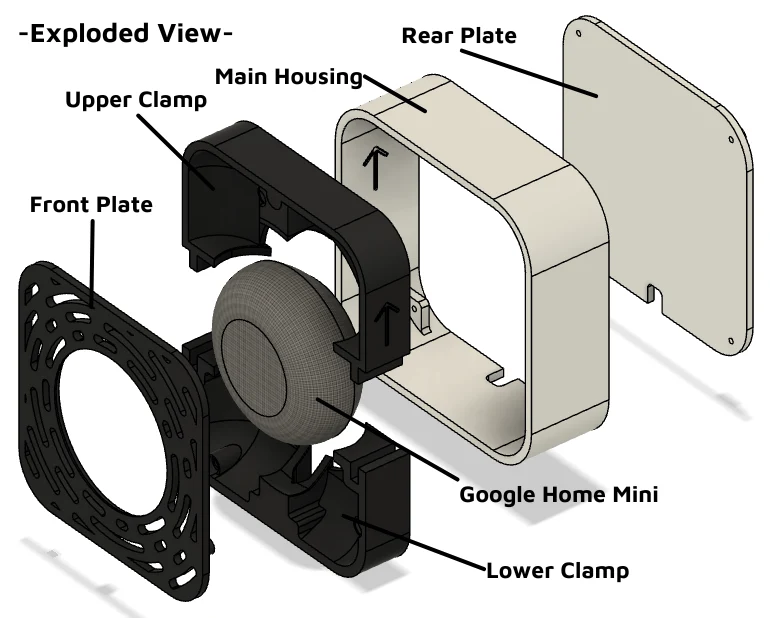

Сборка:
Предварительная сборка:
Используя термопресс, паяльник или другой метод по вашему выбору, вставьте все 4 нагревательные вставки с резьбой в соответствующие 4-миллиметровые отверстия на задней стороне верхней и нижней частей зажима. После установки вставки совместятся с четырьмя отверстиями на выступах во внутренних углах основного корпуса.
Используя суперклей, приклейте магниты на передние пластины и детали зажима. Убедитесь, что полярность ориентирована правильно, чтобы передние пластины прилегали к зажимным деталям.

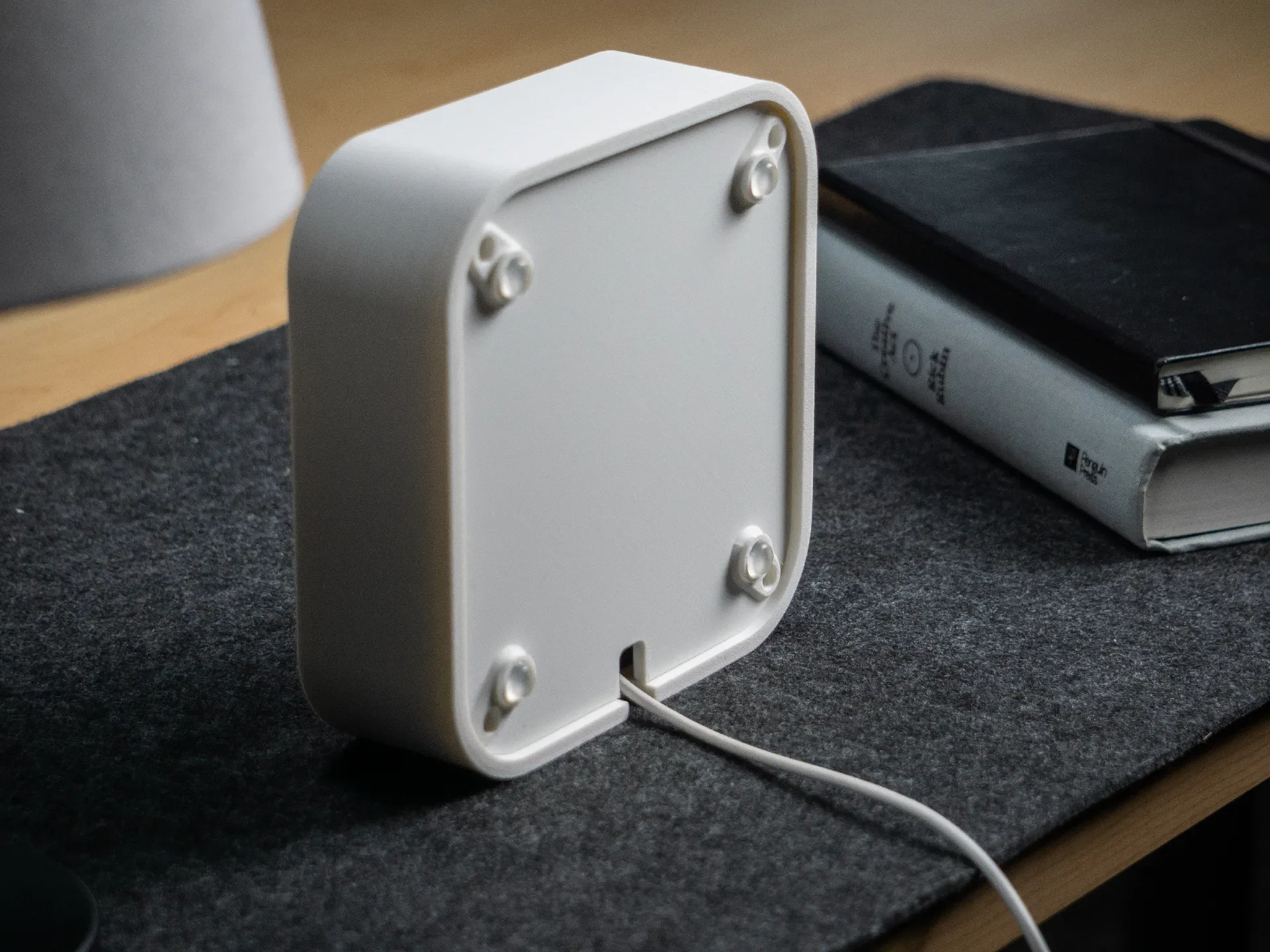

Приклейте четыре резиновые ножки на заднюю часть задней пластины. В каждом углу есть место рядом с отверстиями для входа винтов.
Шаги:

Шаг 1:

Зажмите устройство Google Home Mini между верхним и нижним зажимами.
Примечания:
Кабель питания проходит через вырез для кабеля, расположенный в нижнем зажиме.
На этом этапе рекомендуется оставлять кабель питания подключенным к Google Home Mini (но не к стене), поскольку это облегчает выравнивание.

Шаг 2:

Установите переднюю пластину по вашему выбору (гладкую или с рисунком) на переднюю часть заж��мных частей. Стрелки на задней стороне передней пластины должны указывать в том же направлении (вверх), что и стрелки на боковых сторонах верхнего зажима.
Примечания:
Встроенные магниты на передней панели будут совмещены с магнитами в верхней и нижней части зажима. Это обеспечит плотное прилегание, но позволит легко переключаться между различными вариантами стиля передней панели (однотонной и с рисунком).

Шаг 3:

Пропустите кабель питания Google Home Mini через переднюю часть основного корпуса и наружу. Вставьте зажим Google Home Mini в переднюю часть основного корпуса.
Примечания:
Убедитесь, что стрелки на верхнем зажиме направлены вверх в том же направлении, что и стрелки на внутренней стороне основного корпуса.

Шаг 4:

Установите заднюю пластину на заднюю часть основного корпуса. Пропустите четыре винта M3x12 мм через четыре отверстия в задней пластине. Винты будут p
