Puzzle X

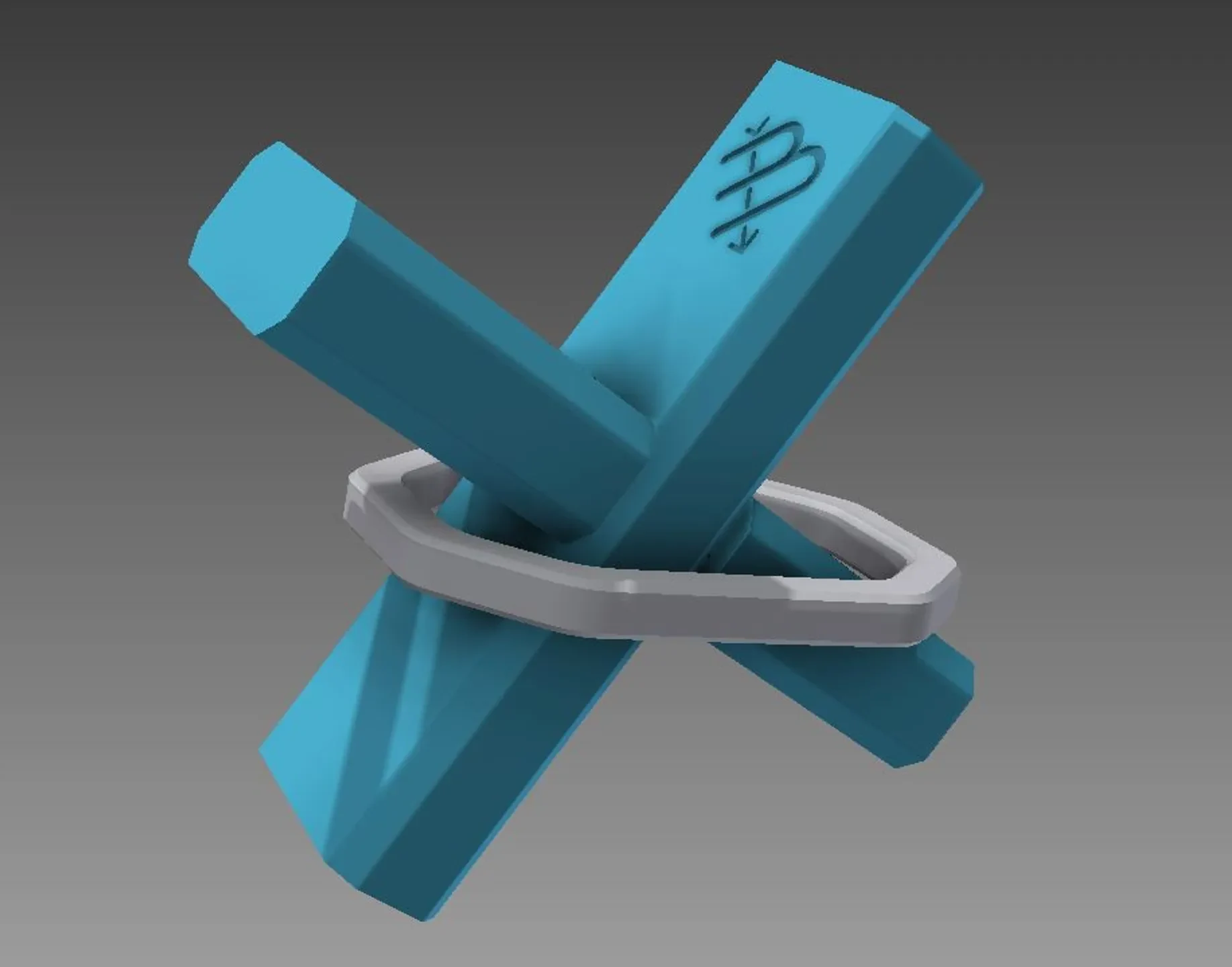

Таинственная головоломка X! Ваша цель? Сними кольцо!

Этот маленький человечек — не только обманчиво простая головоломка, но и отличная демонстрация возможностей 3D-принтеров. Он использует внутреннюю геометрию, чтобы удерживать на месте некоторые невыпадающие детали во время печати, которые вынимаются и могут свободно перемещаться после завершения печати.

Если у вас нет принтера, но вам все равно хочется иметь собственный Puzzle X, вы можете купить его в моем магазине.

Чтобы сделать его самостоятельно, вам нужно распечатать:

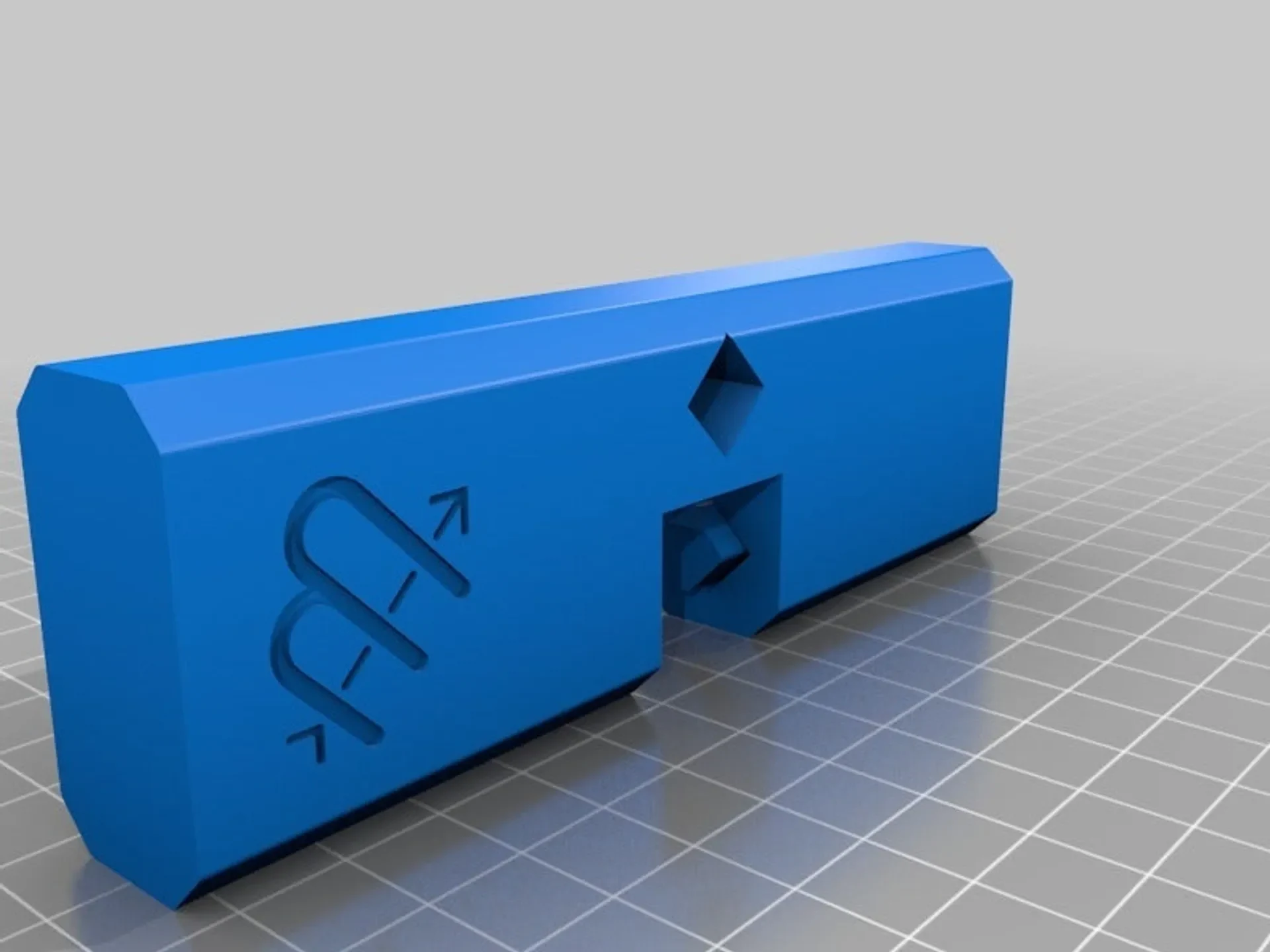

2х… Puzzle_X_body (V8).stl

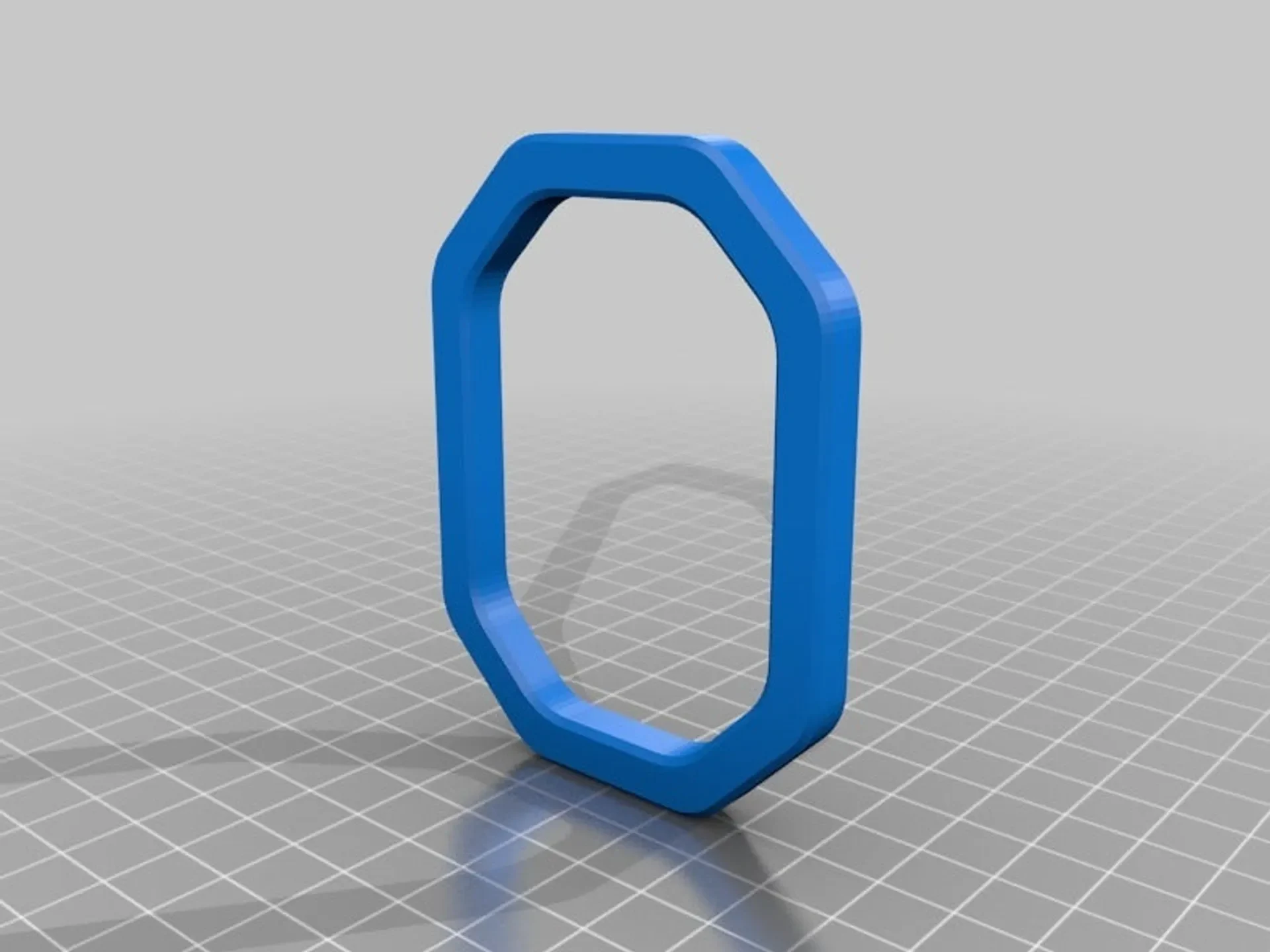

1х… Puzzle_X_ring (V8).stl

Для сборки (пазл, спойлеры!):

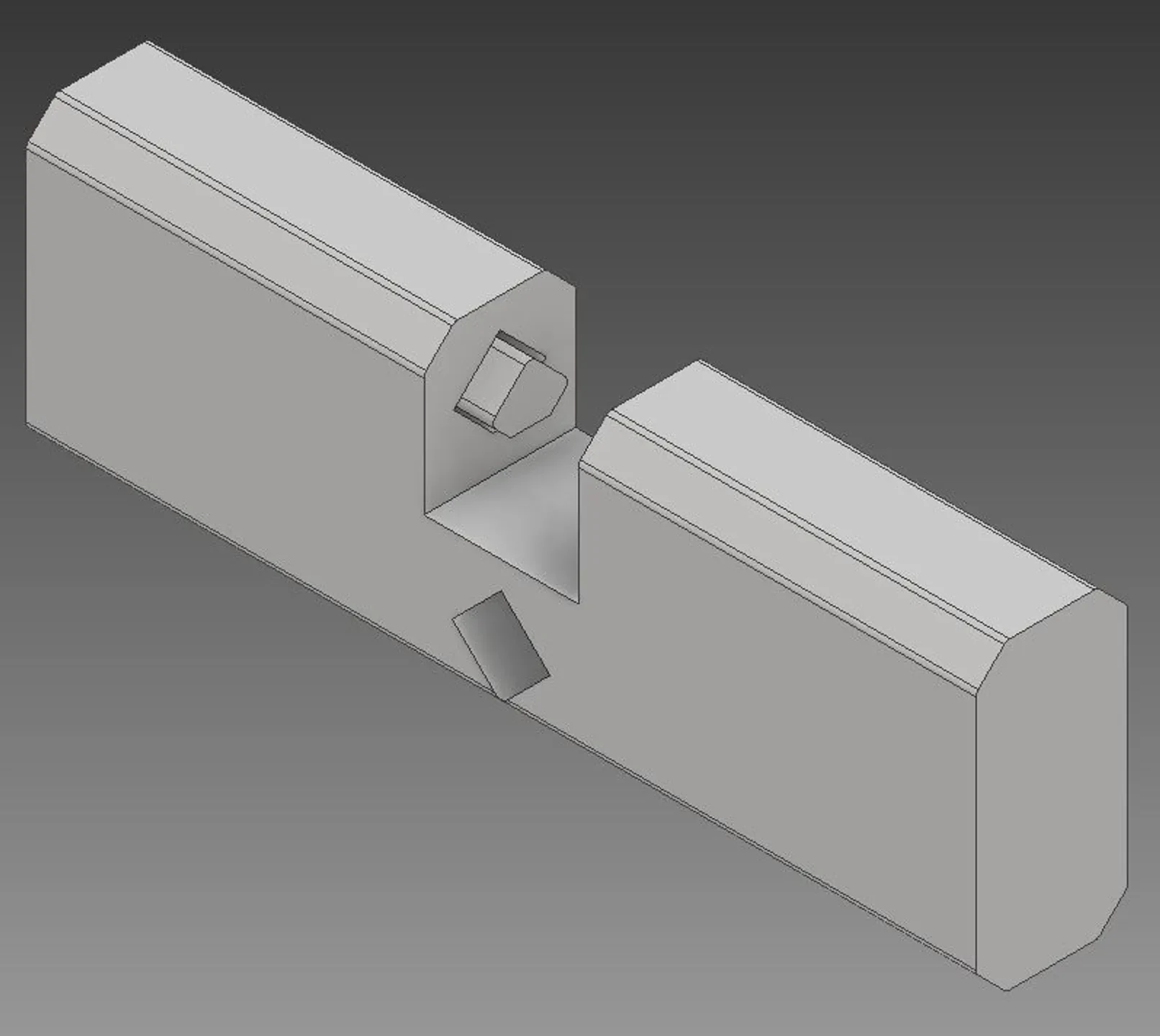

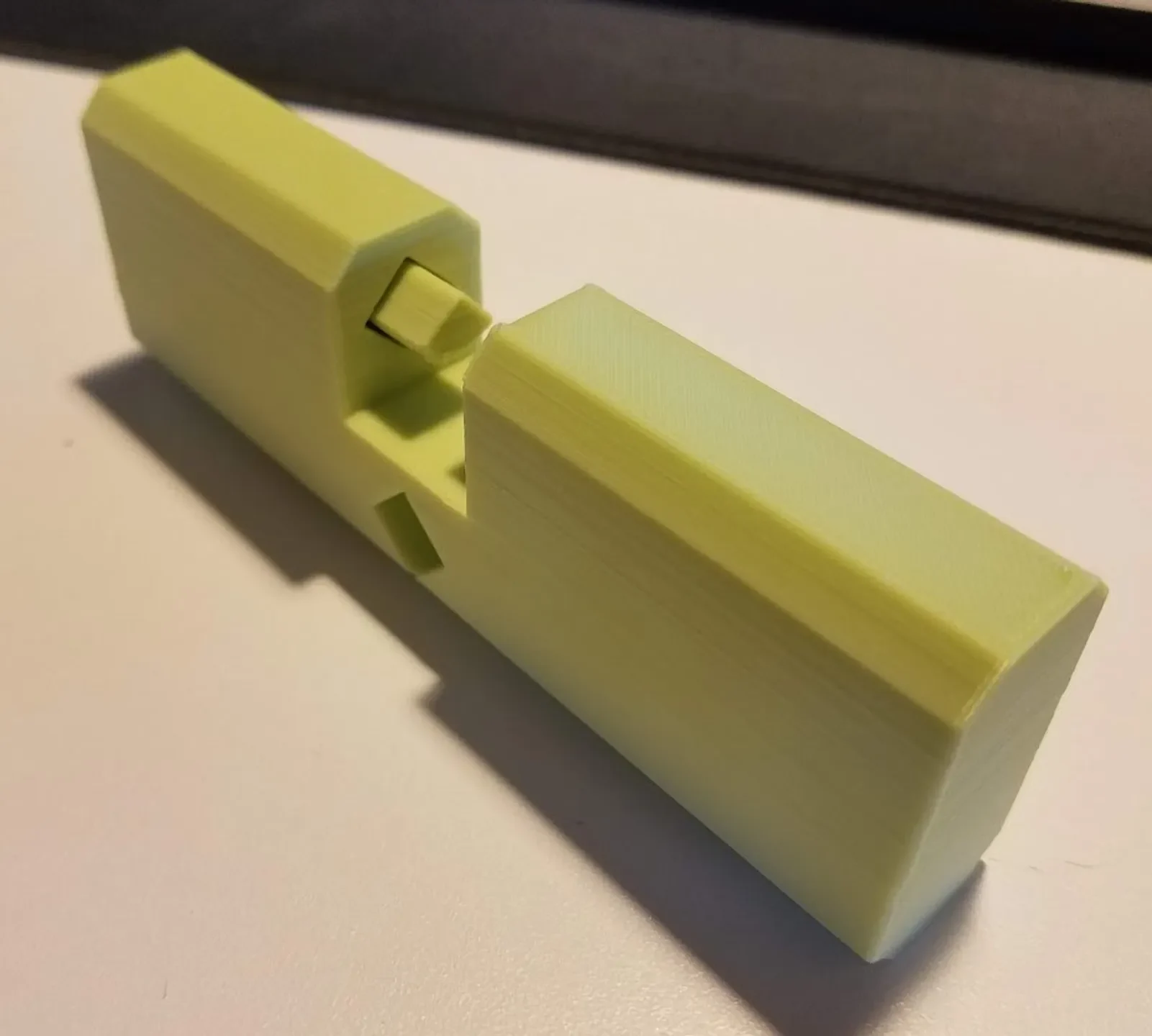

Возьмите плоскогубцы или другой инструмент и поверните ромбовидные штифты до тех пор, пока они не смогут свободно перемещаться вперед и назад в отверстии. В зависимости от качества печати вам, возможно, придется поднести файл к нижней части булавки, хотя у меня не было проблем с этим ни на одной из протестированных мной машин (UMO+, i3MK2s MMU, Polar3D, Printrbot).

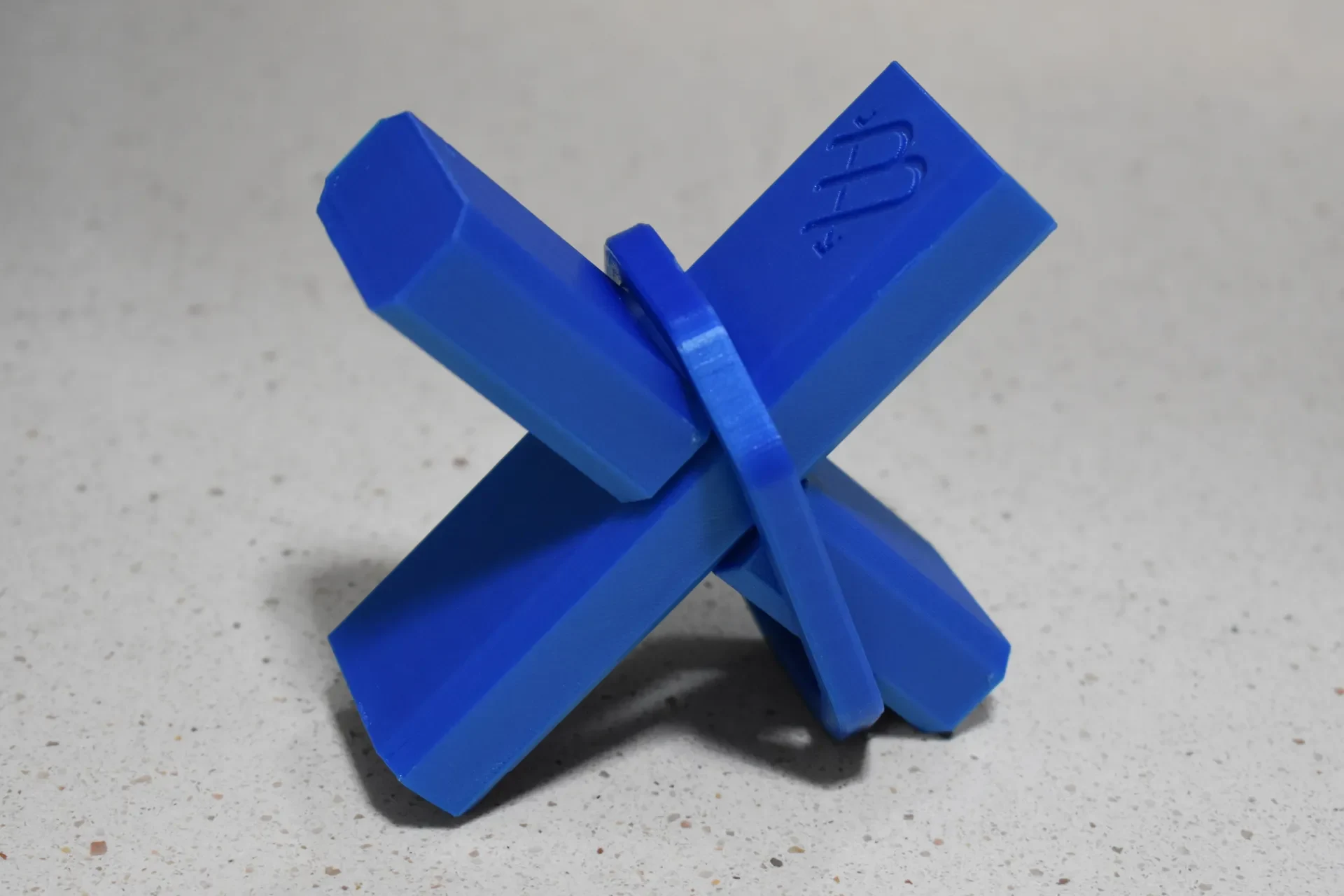

Вставьте оба набора булавок в их отверстия и выровняйте обе части «тела» так, чтобы их центры находились посередине. Оберните кольцо вокруг обеих частей и поверните одно «тело», пока оно не окажется внутри полости другого «тела». Если штифты помешали сборке, просто вращайте головоломку, пока штифты не разблокируются. Две части «корпуса» должны сидеть на одном уровне друг с другом, а кольцо окружать их, как показано на фотографии выше.

Отдайте головоломку ничего не подозревающему ботану, который раньше не видел головоломки такого типа, и смейтесь, пока он изо всех сил пытается снять кольцо.

Если вы действительно хотите проявить творческий подход с помощью Puzzle X, смело смешивайте и сочетайте цвета и материалы, чтобы получить интересные эффекты. Кроме того, доступны исходные файлы Inventor — «PuzzleX (V8).ipt» — на случай, если вы захотите добавить несколько интересных проектов! Инструкции о том, как это сделать, опубликованы в моем блоге.

Спасибо, что заглянули, продолжайте печатать!

-Брент

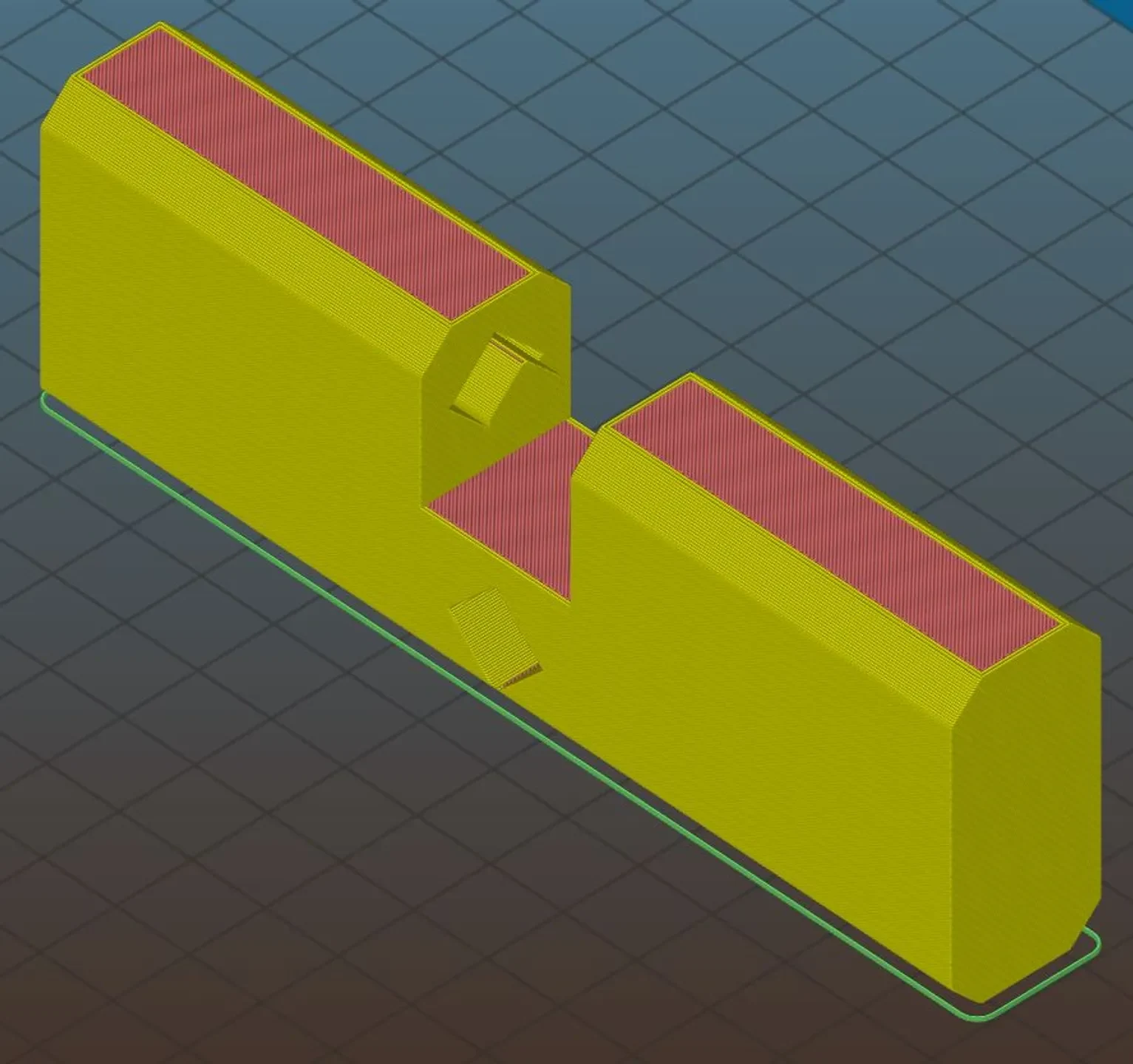

Распечатать инструкции

Производитель принтера: Prusa

Принтер: i3 MK2 MMU

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,200 мм

Заполнение: 20%
