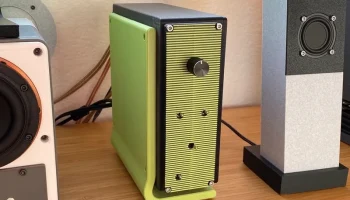

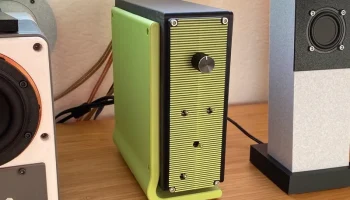

Корпус 4-канального усилителя DSP для плат Dayton Audio и Su

(Обновление от 08.01.23: добавлен адаптер для усилителей Wondom JAB 5 и Dayton Audio KABD-4100 4x100 Вт.)

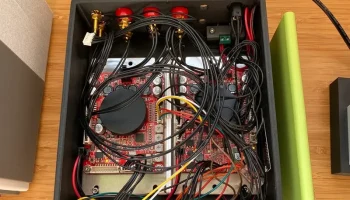

Это корпус усилителя, предназначенный для усилителей класса D серии Dayton DSPB/KAB, также продаваемых под брендом Sure Electronics Wondom.

Для создания 3- или 4-канального усилителя требуются две платы, идеально подходящие для стереонабора из 2-полосных динамиков с кроссовером DSP или стереосистемы 2.1.

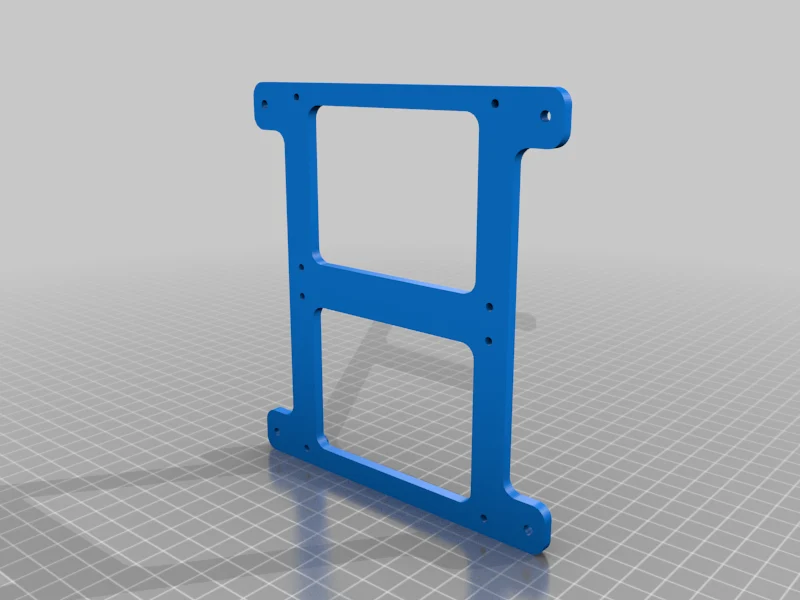

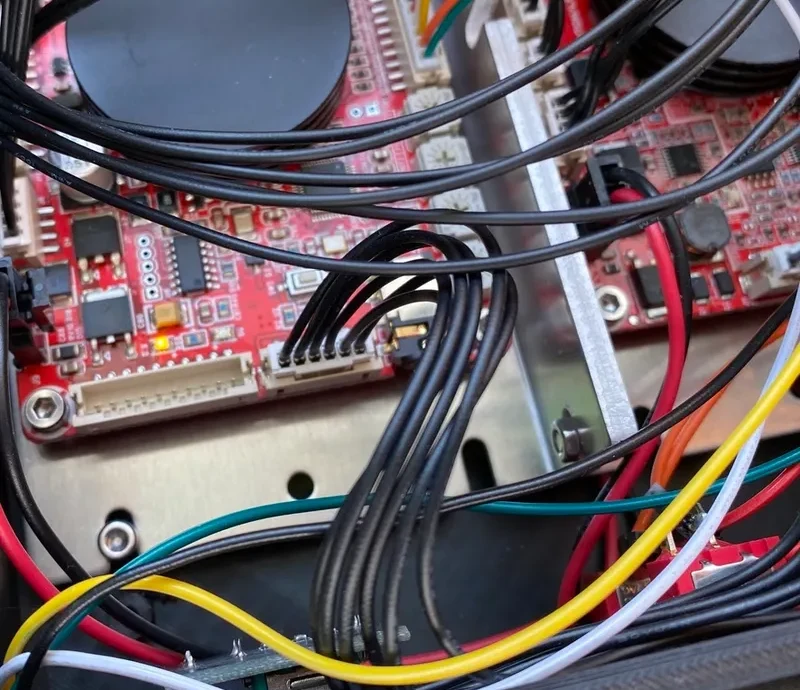

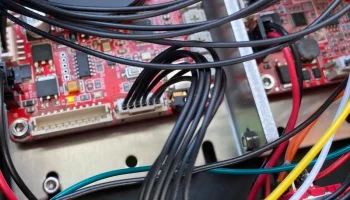

Усилители можно установить на специально изготовленные производителем L-образные кронштейны, при этом два кронштейна скреплены болтами, как показано на рисунке, или вы можете использовать адаптер, если у вас нет L-образных кронштейнов. (На самом деле я не проверял адаптер, но все должно быть в порядке. Просто дайте мне знать, если у вас возникнут проблемы.)

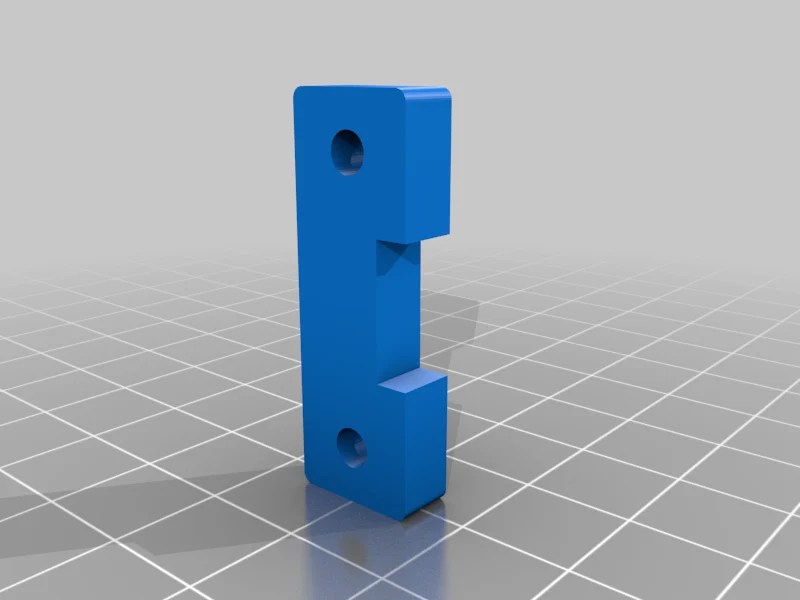

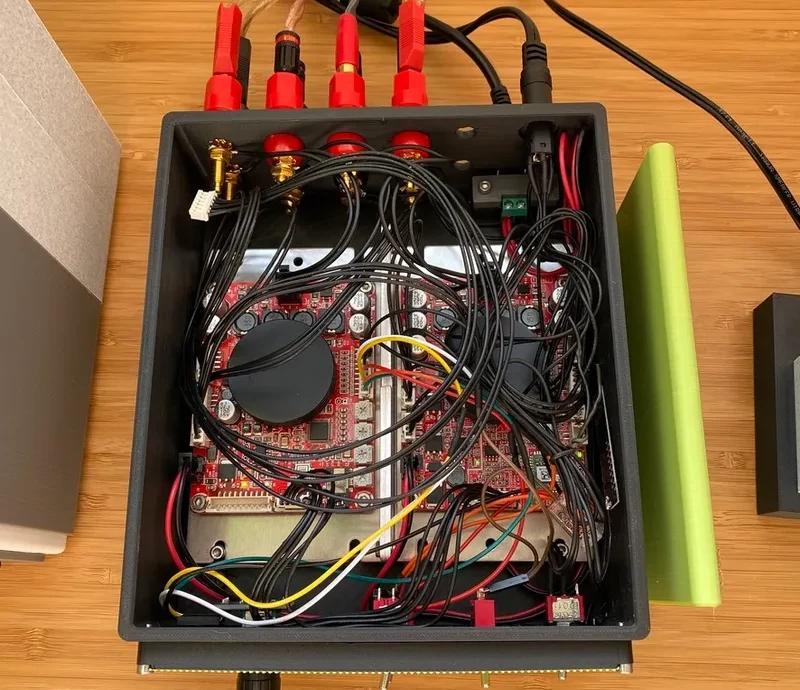

На задней панели имеется место для 8 клеммных колодок, стандартного разъема 3,5 мм, который входит в комплект аксессуаров усилителя, и цилиндрического разъема питания, который удерживается на месте зажимом и двумя винтами. Есть две версии клипа, потому что я видел 2 немного разные версии розетки. Предлагаю вам распечатать оба клипа и проверить, что подходит.

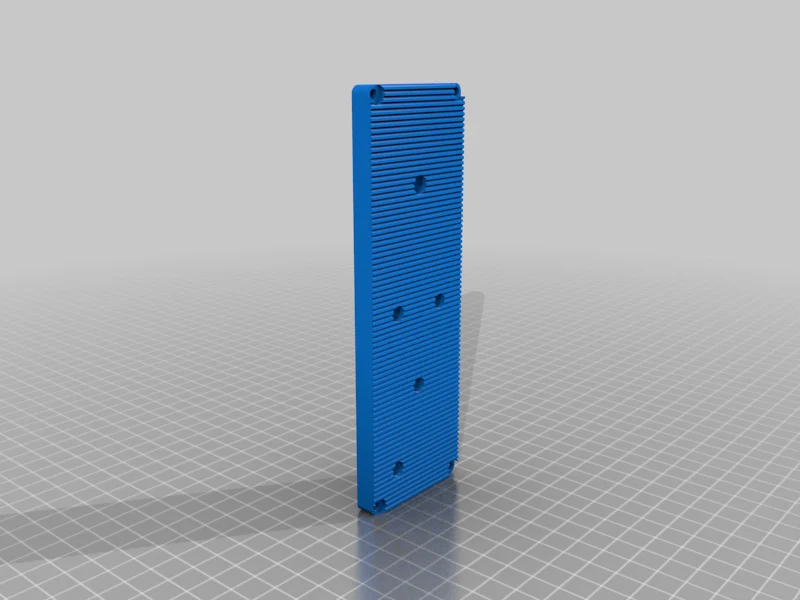

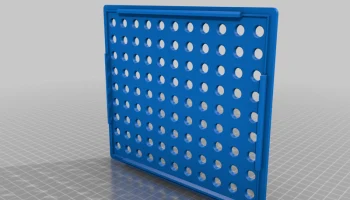

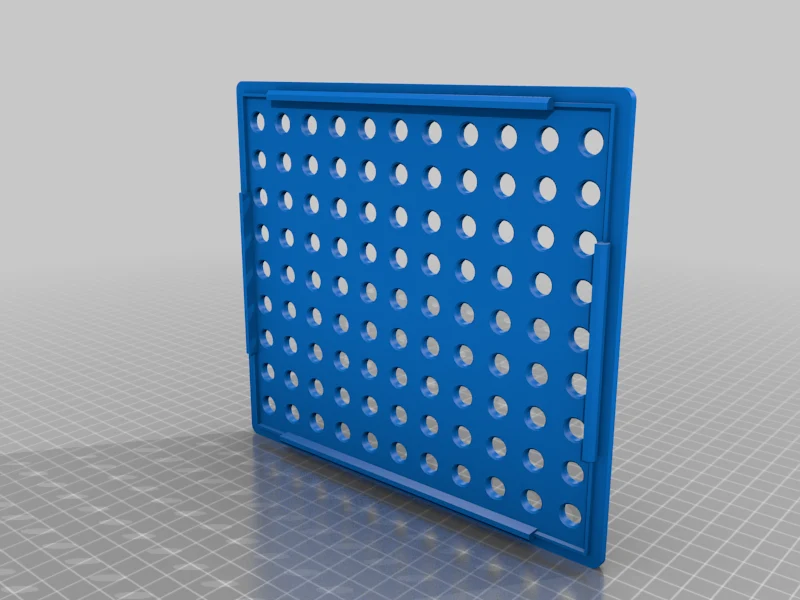

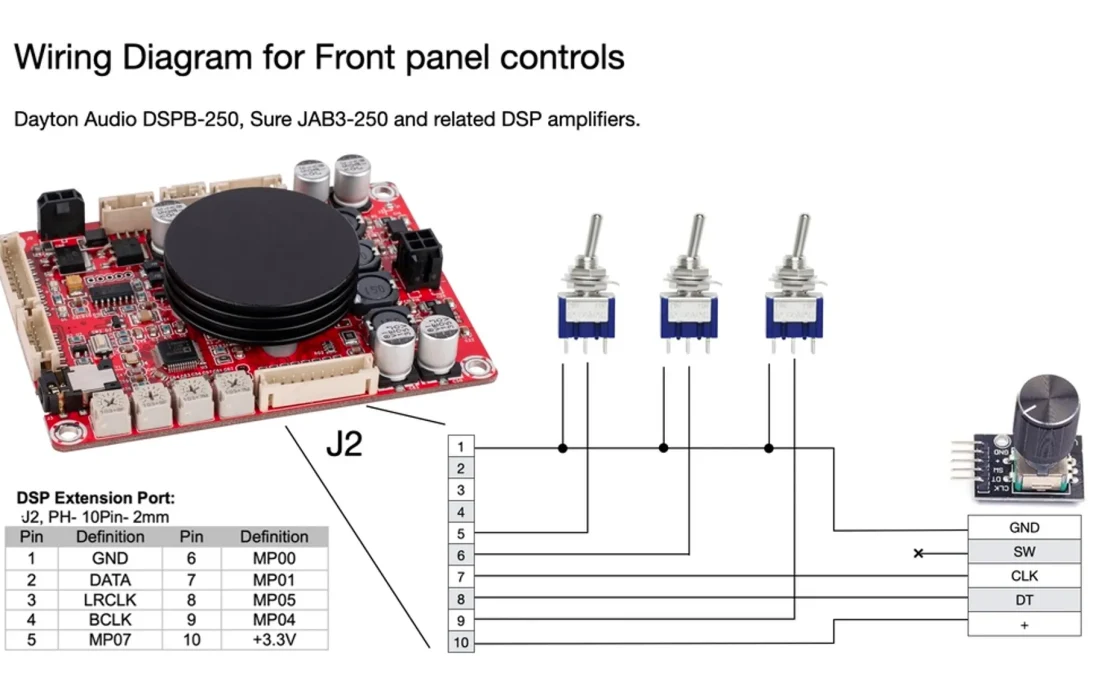

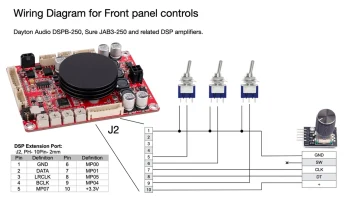

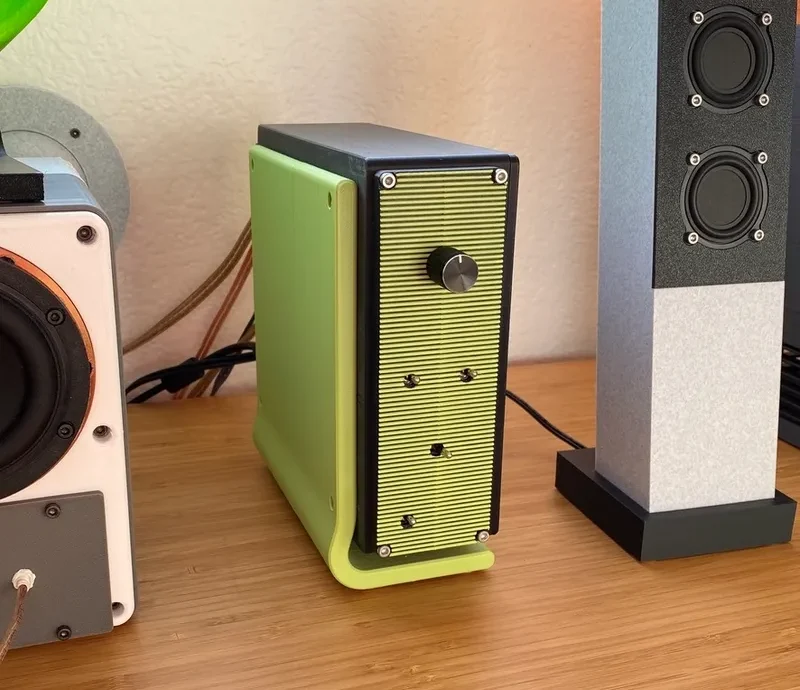

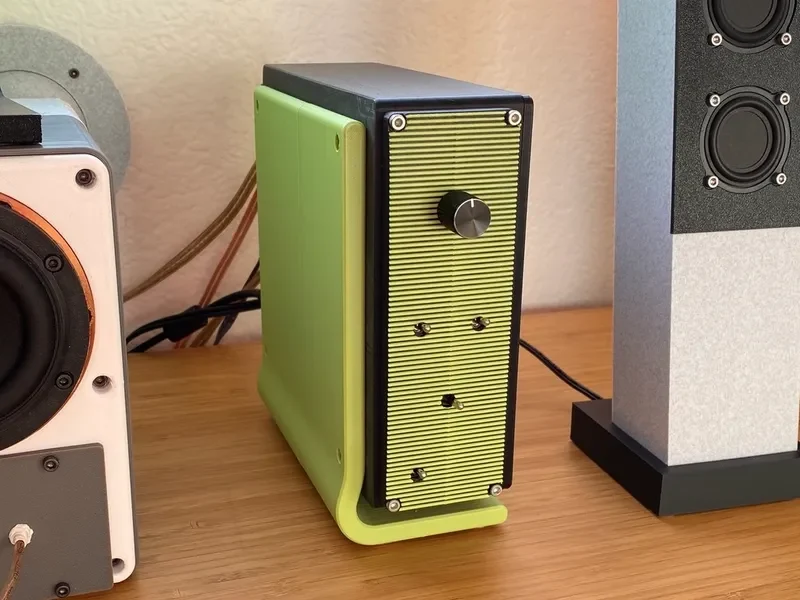

На передней панели имеется множество монтажных отверстий для выключателей и потенциометров, поэтому вы можете выбрать нужную компоновку. Лицевую панель можно использовать для закрытия неиспользуемых отверстий. Вы можете модифицировать ее в соответствии со своей собственной схемой управления.

Крышка просто защелкивается, подставка не является обязательной. Крепеж М3 для крепления усилителей, лицевой панели и зажима.

Файл Fusion 360 предназначен для простой настройки.

Ссылки на усилители, которые вы можете использовать:
https://www.parts-express.com/Dayton-Audio-DSPB-250-2x50W-Class-D-Audio-Amplifier-Board-with-DSP-325-126
в паре ��:
https://www.parts-express.com/Dayton-Audio-KAB-250v3-2x50W-Class-D-Audio-Amplifier-Board-with-Bluetooth-4.0-325-105

Или та же серия усилителей марки Sure:
https://store.sure-electronics.com/product/AA-JA32172

Видео этого в действии:

Руководство по выбору компонентов и их настройке вы найдете в шаге 7 моей инструкции:
https://www.instructables.com/P-CUBE-Speaker-System/
