Чехол для макропада SPIN DMQ Designs

Это случай DMQ Design SPIN Macropad. Это крутой макропад с 12 клавишами и 3 поворотными энкодерами.

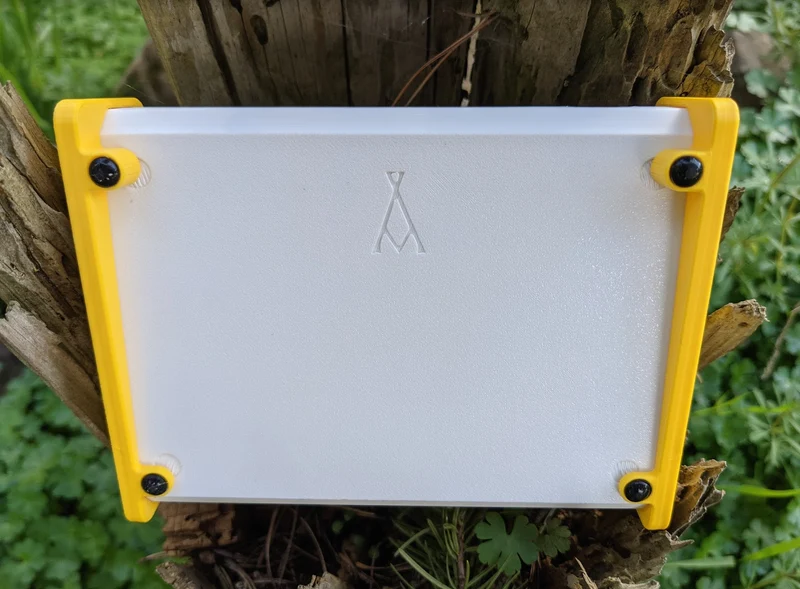

Я разработал его с двумя разными вариантами ножек. Один, как на фото, слегка приподнимает его и наклоняет на 5 градусов. Другой позволит ему лежать совершенно ровно. Имеются выемки для выступающих ножек, чтобы уменьшить скольжение.

Я использовал винты с головкой с головкой на собранном штифте, чтобы найти и закрепить узел. Верхняя панель не дает ему выскочить из этих отверстий.

Для фиксации ножек я использовал крепеж с плоской головкой М3. Внутри корпуса имеется карман для болта. Вам понадобится купить для этого квадратные гайки, иначе затянуть их будет кошмаром.

Несколько слов об окошке. Под печатной платой находится несколько светодиодов RGB, которые светят сквозь незамаскированные области. Окно имеет толщину 0,2 мм, поэтому вы все равно видите свет. Окно вам вообще не нужно. Конструкция на него не опирается, но если вы его используете, его можно установить сверху или снизу. Установка сверху может сделать дизайн печатной платы более четким, мне понравился менее отчетливый эффект.

Я обнаружил, что несколько капель клея ПВА помогли удержать окно на месте.

Советы по печати
Ни одна из частей не нуждается в поддержке.
Напечатайте свой любимый цвет или цвета для достижения желаемого эффекта.
Распечатайте файлы, нарезанные для PETG.
