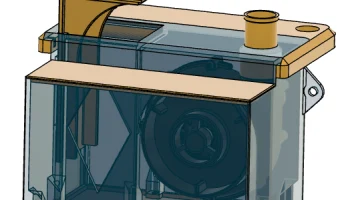

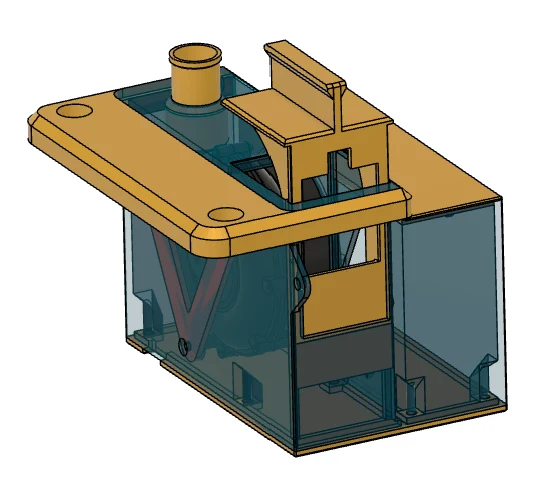

Это воздушный короб SwitchBlade CPAP для принтера Rat Rig V-Core.

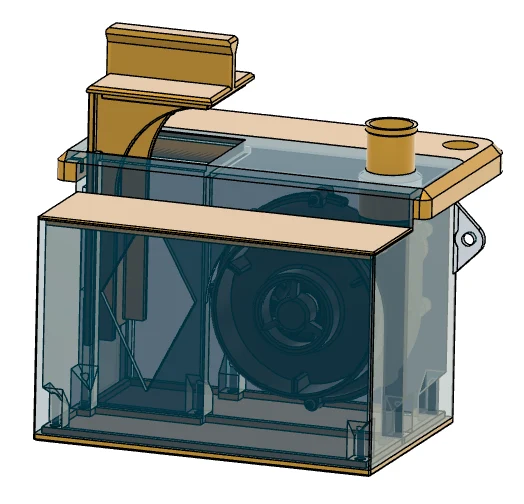

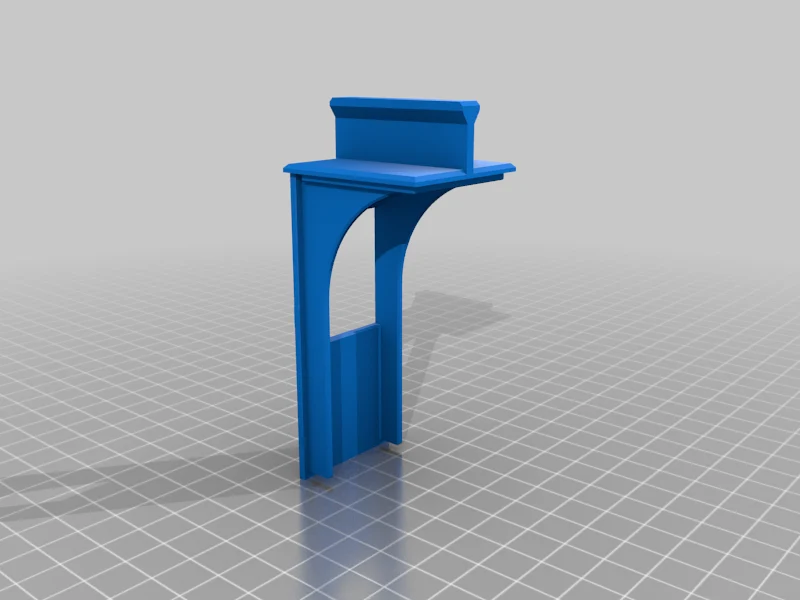

Ключевой особенностью этого воздушного короба является то, что он оснащен вертикальным ползунком SwitchBlade, который позволяет вентилятору WS7040 CPAP либо втягивать теплый воздух для охлаждения деталей изнутри корпуса для печати из АБС-пластика и нейлона, либо холодный воздух снаружи корпуса для печати деталей из PLA или PETG. Это часть моего семейства обновлений Gold Series для принтеров V-Core 3.

Воздушная камера SwitchBlade была разработана таким образом, чтобы ее можно было легко дооснастить уже собранным принтером. Он подходит ко всем версиям принтеров Rat Rig V-Core.

В комплект поставки входят переходники для шлангов с внутренним диаметром 15 мм и 19 мм. Шланг диаметром 19 мм тише и пропускает больше воздуха.

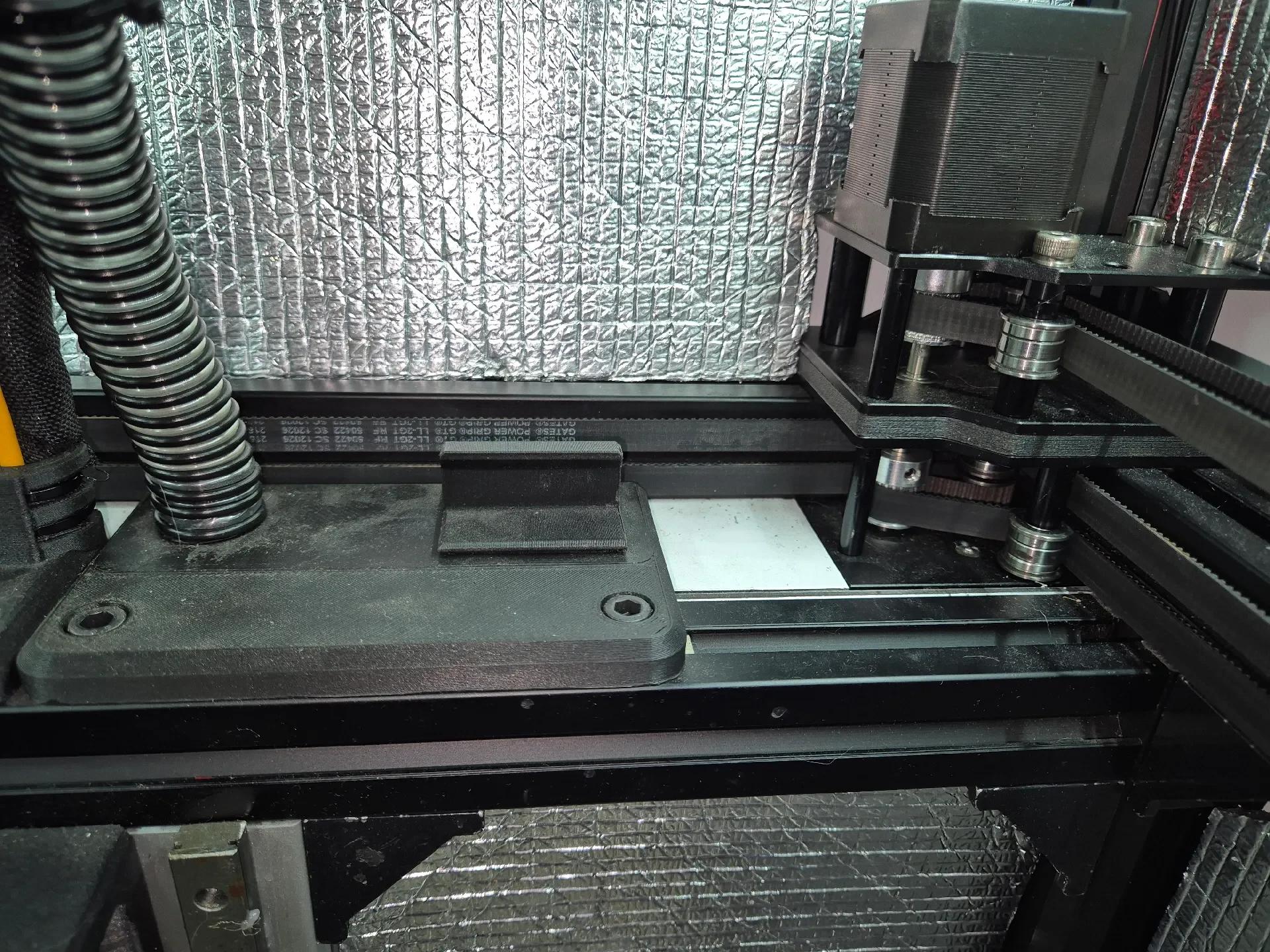

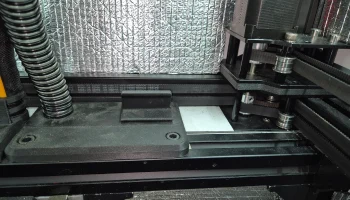

Единственная панель, которую необходимо модифицировать для установки на принтер Rat Rig V-Core, — это дополнительный вырез в небольшой горизонтальной панели зад��ей полки над панелью электроники. Я свой вырезал ножовкой.

Все детали напечатаны в той ориентации, в которой они установлены, за исключением:

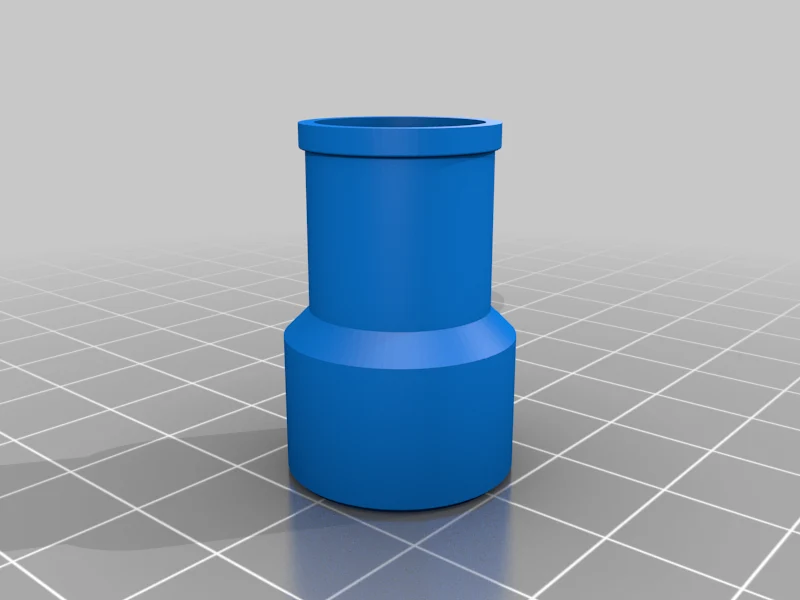

Переходник для шланга

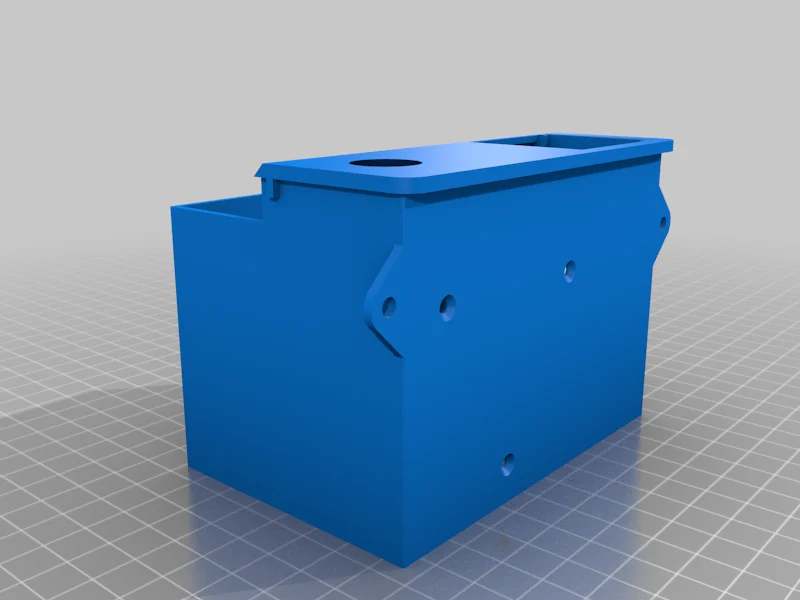

Основная воздушная камера

Оба напечатаны вверх ногами.

Все детали предназначены для печати без подставок, за исключением основной воздушной коробки.

Для основной воздушной камеры потребуется опора прямо под краем стенок для той части воздушной камеры, которая скользит под задним выступом.

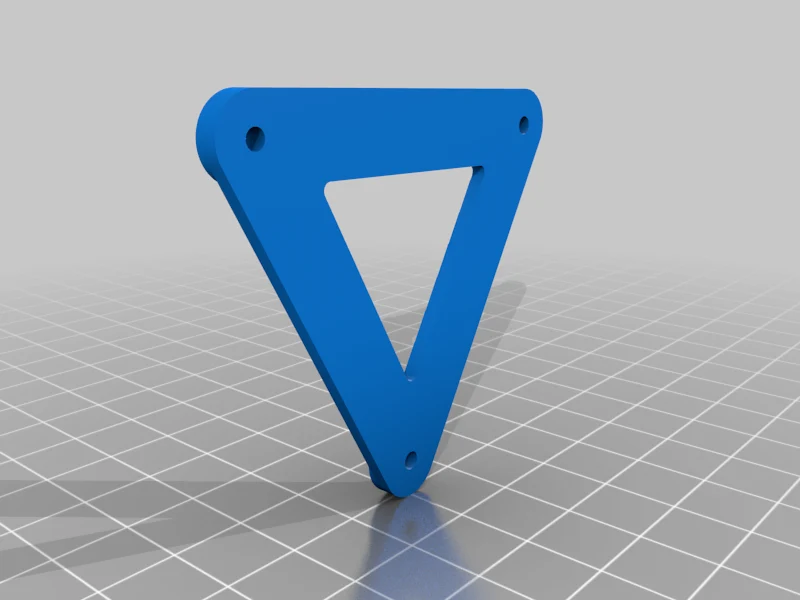

Крепление заслонки вентилятора желательно распечатать из TPU95A, чтобы установка была максимально тихой. Я печатаю его с 20%-ным заполнением гироида, так как обычно это заполнение имеет очень хорошие демпфирующие свойства.

Кофейный фонд
Если вы решите сделать пожертвование в мой кофейный фонд (из-за которого я не могу спать по ночам, делая больше этих вещей), я буду признателен. Вы совершенно не обязаны это делать. Моя учетная запись PayPal Liam@FastBikeGear.co.nz.

Пожалуйста, не забывайте оставлять отзывы, поскольку они всегда ценны для меня в будущих итерациях.

Большое спасибо.
Лиам Вентер
МФБС Дизайн

спецификация

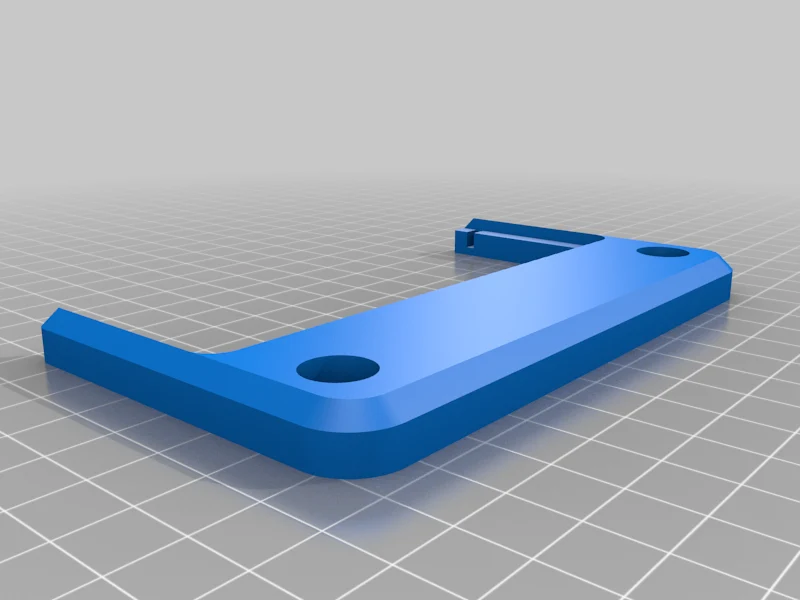

2 болта M6 10 мм и Т-образные гайки (для крепления воротника к профилям)

2 болта M5 x 10 мм и Т-образные гайки для крепления корпуса воздушной камеры

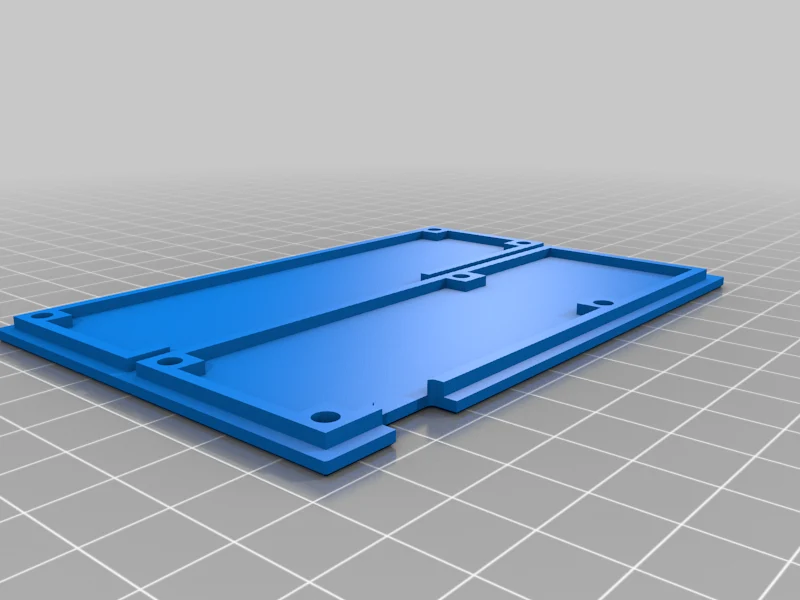

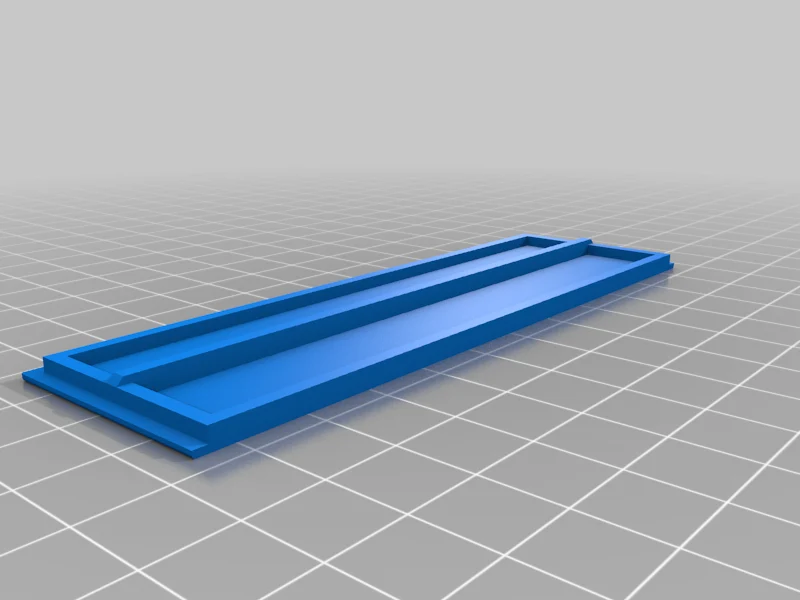

8 винтов CSK (или с цилиндрической головкой) M3 x 10 мм для крепления нижней пластины

3 самореза CSK калибра 3 для крепления вентилятора (предпочтительно)

3 x CSK M2,5 для крепления вентилятора (альтернативный вариант)

Категория: Запчасти для 3D-принтеров

Обновления
24.09.24
Отверстие в верхней части измененного размера для установки адаптеров шлангов CPAP V2 диаметром 15 и 19 мм.
Модернизированный переходник для шлангов диаметром 15 и 19 мм для установки нового отверстия в верхней части.
