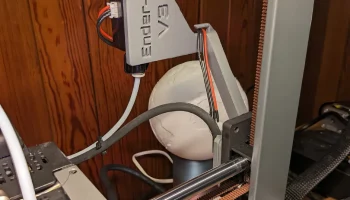

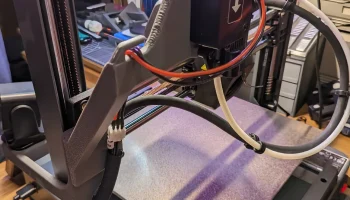

Кронштейн датчика накаливания Ender-3 V3 по оси Z......
Он предназначен для работы с верхним держателем катушки Ender-3 V3 (обратная сторона) и требует дополнительных болтов и удлинительного кабеля, но ничего не меняет в принтере навсегда — вы можете просто снять дополнительные детали. Если вы предпочитаете кронштейн с верхним креплением, см. Кронштейн верхнего датчика накаливания Ender-3 V3.
Примечание. Не подойдет для модели Plus, поскольку ее рама имеет другой размер. Смотрите мою коллекцию Ender-3 V3 Plus.
Дополнительные детали
Вам понадобятся два дополнительных болта M3x12 (или M3x16, если вы также используете мое крепление для камеры Ender-3 V3 Z-Axis Nebula) и удлинительный кабель для датчика. После нескольких фальстартов я в конце концов нашел идеальный кабель, который не требует сборки или пайки. Если вы ищете «Удлинитель баланса аккумулятора XH 2S LiPo» длиной 200 мм в своем любимом интернет-магазине, он идеально подойдет. Просто дважды проверьте изображения, чтобы убедиться (2S по какой-то причине означает 3-контактный).
Печать
Распечатайте кронштейн датчика с размером 3/3/3 стены/сверху/снизу и заполнением 15 % с текстом вертикально — опоры не требуются. Я очень рекомендую PLA+ или PETG для прочности.
Сборка
Сначала выключите принтер!
Затем посмотрите сзади, где находится датчик нити. Осторожно отсоедините проводку от датчика, снимите трубку из ПТФЭ (нажмите на край части, которая удерживает ее, чтобы освободить ее) и отсоедините большой узел проводки. Затем открутите болты, которые крепят датчик и зажим, оставив их для нового кронштейна.

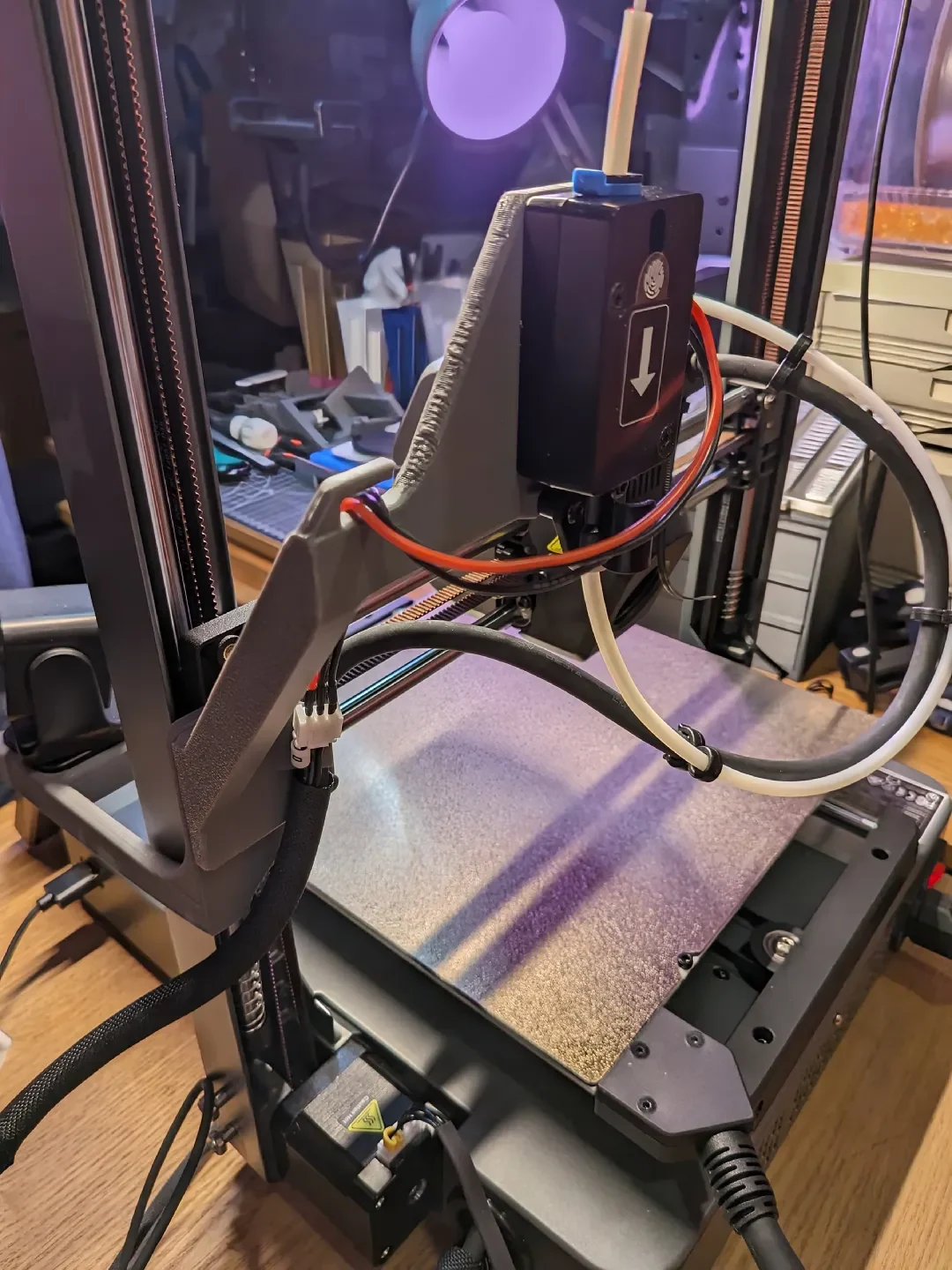

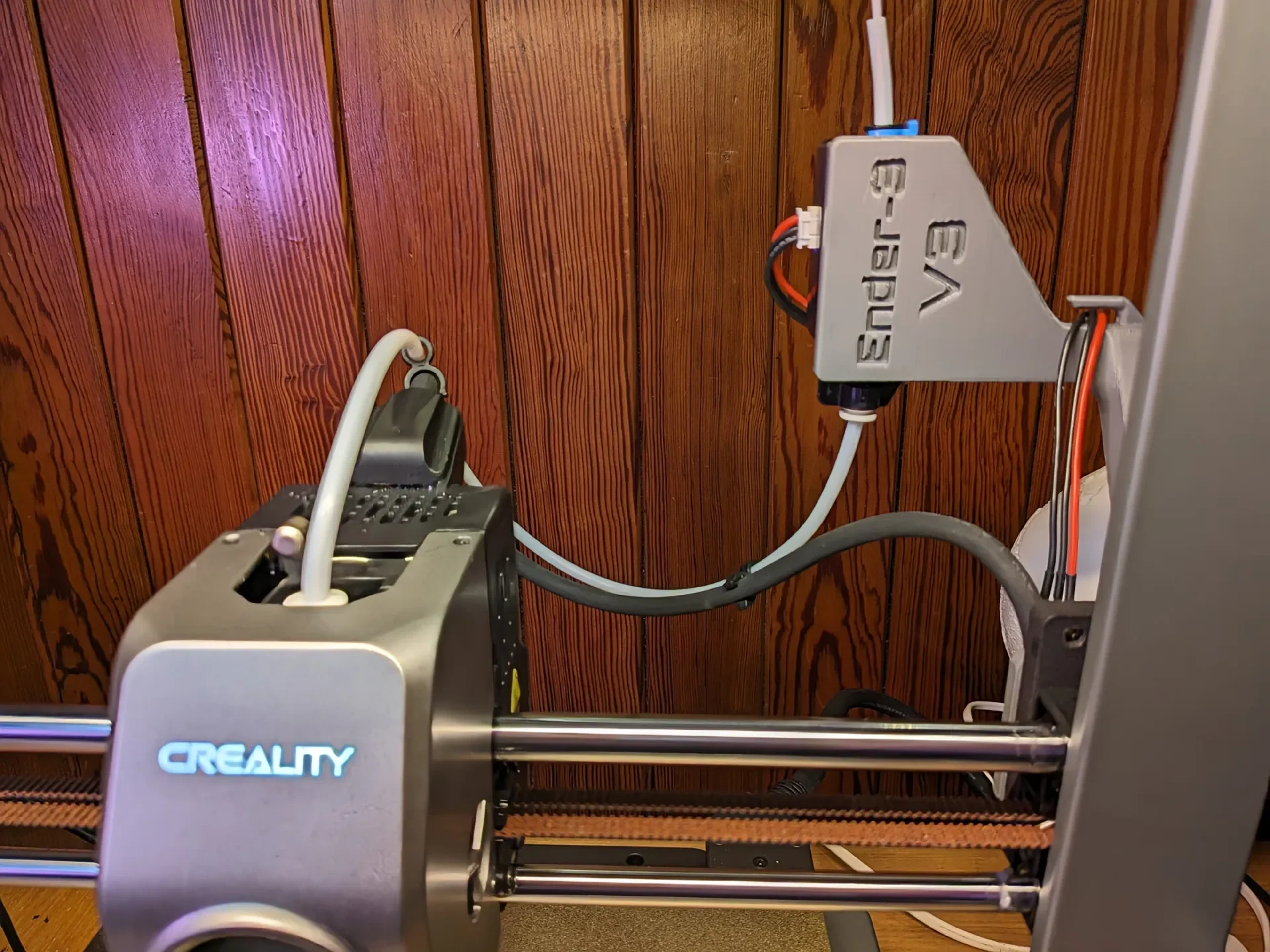

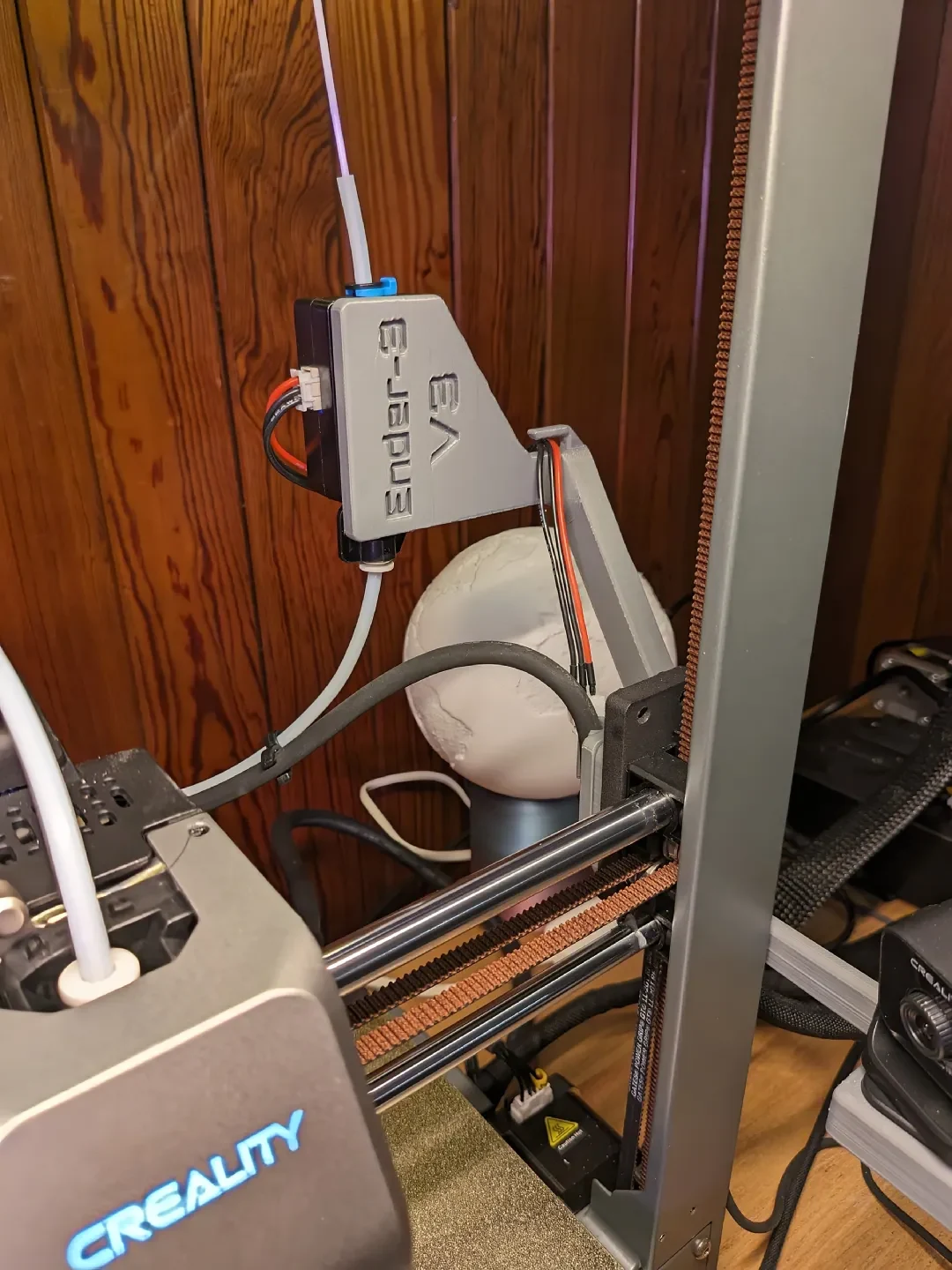

Теперь прикрепите датчик и его зажим к новому кронштейну. Используйте новы�� болты M3, чтобы закрепить другой конец кронштейна на том месте, где был оригинал. Подсоедините удлинитель к датчику и закрепите большой провод на кабельном зажиме на стороне кронштейна, обращенной к принтеру. Оберните удлинитель вокруг датчика и в направляющую для кабеля, а затем прикрепите его к стороне принтера. Наконец, снова прикрепите трубку из ПТФЭ, на этот раз внизу.
Теперь включите принтер и установи��е нить накала — убедитесь, что вы можете без проблем установить печатающую головку в исходное положение и что нить обнаружена. Затем запустите Input Shaping, и все готово!
