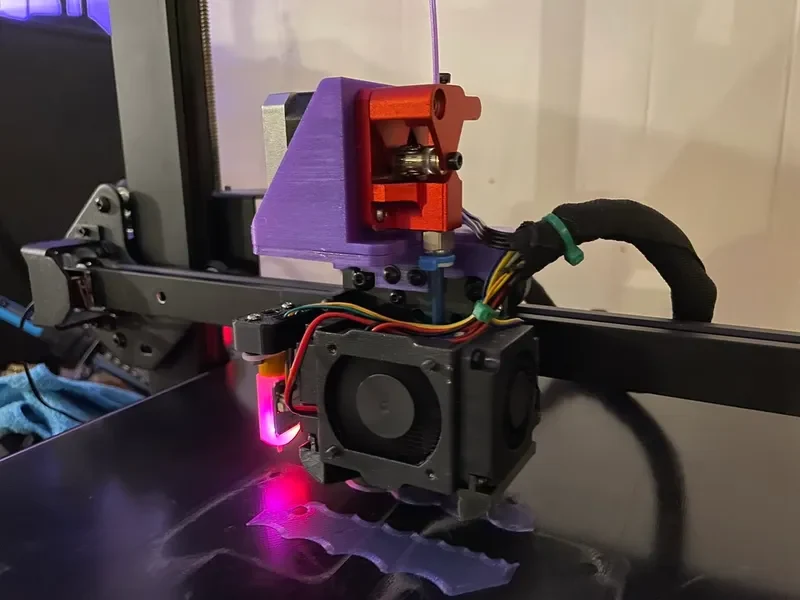

Удлиненный двойной вентилятор LK5 с прямым приводом......

Ремикс. меняет точку крепления на 2 винта, которые удерживают крышку вентилятора. Я не использую чехол, так как считаю, что без него он немного тише. ш. Плоской стороной вниз. Я использую паук с горячим концом и дешевый двухшнековый экструдер.

РЕДАКТИРОВАТЬ: модель перемещена, поэтому она должна печататься как есть. замен��л отверстия и колышки на отверстия для винтов и гаек термоусадочного материала. добавлены отверстия внутри для буксировочной цепи. стенка с вырезом, чтобы короткий степпер можно было установить с вилкой на спине

Необходимые детали

2 болта m3x30ish

2 х м3 гайки

2x гайки для термофиксации м3

2 болта m3x 8ish

EDIT2: протестировано и внесено несколько незначительных улучшений. Отверстия для цепей можно ввинчивать напрямую — нет необходимости в термосетках. открытые рельефы для головок болтов на верхней части. теперь следует импортировать ориентацию и выравнивание для правильной печати.

EDIT3: крепление цепи перемещено вверх, чтобы соответствовать другой стороне.

РЕДАКТИРОВАТЬ 4: добавлено третье отверстие для крепления двух половин

РЕДАКТИРОВАНИЕ 5: возможно, придется немного раздвинуть хотэнд с помощью шайб, так как он не идеально совмещен с моим. сейчас использую другой хот-энд, поэтому проверить не могу. в будущем обновлении возможно сделают более модульным/адаптируемым

Настройки печати

Бренд принтера:

д��льше

Принтер:

Длиннее LK5 Pro

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.2

Заполнение:

40

Нить: что-то фиолетовое.

Категория: Запчасти для 3D-принтеров
