Полые часы 3

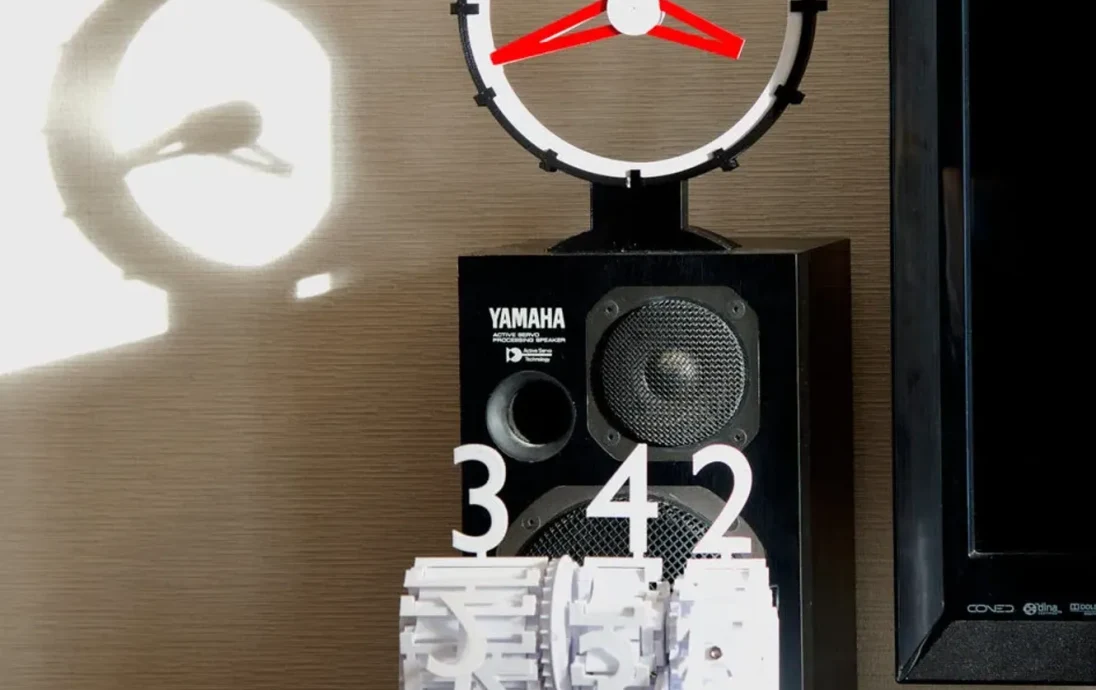

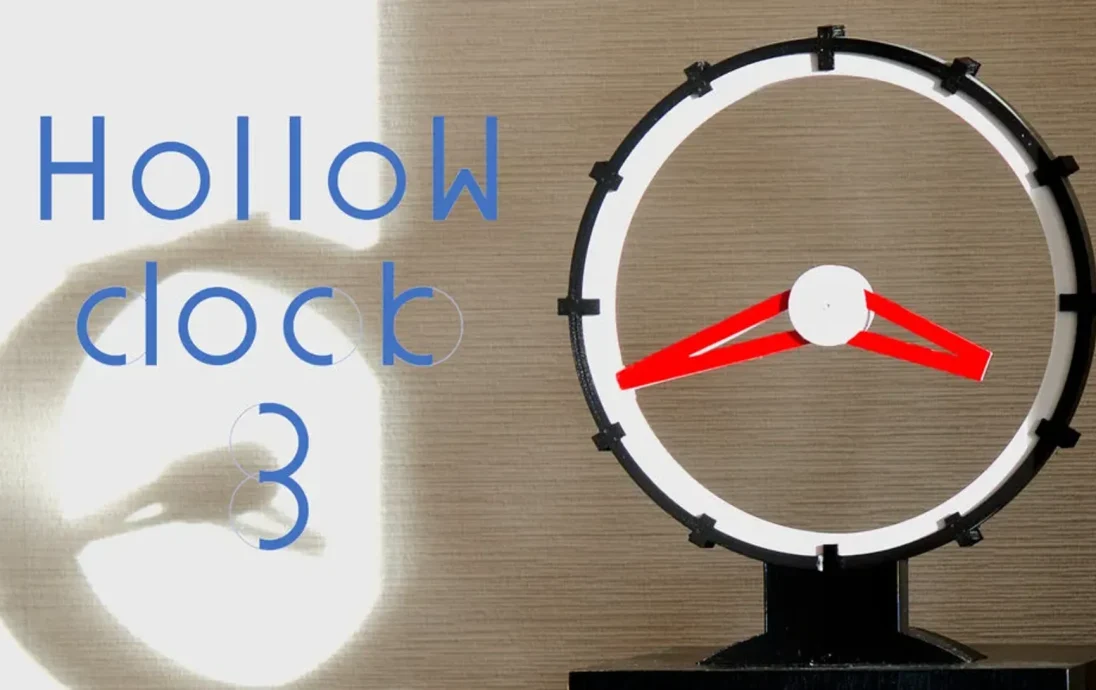

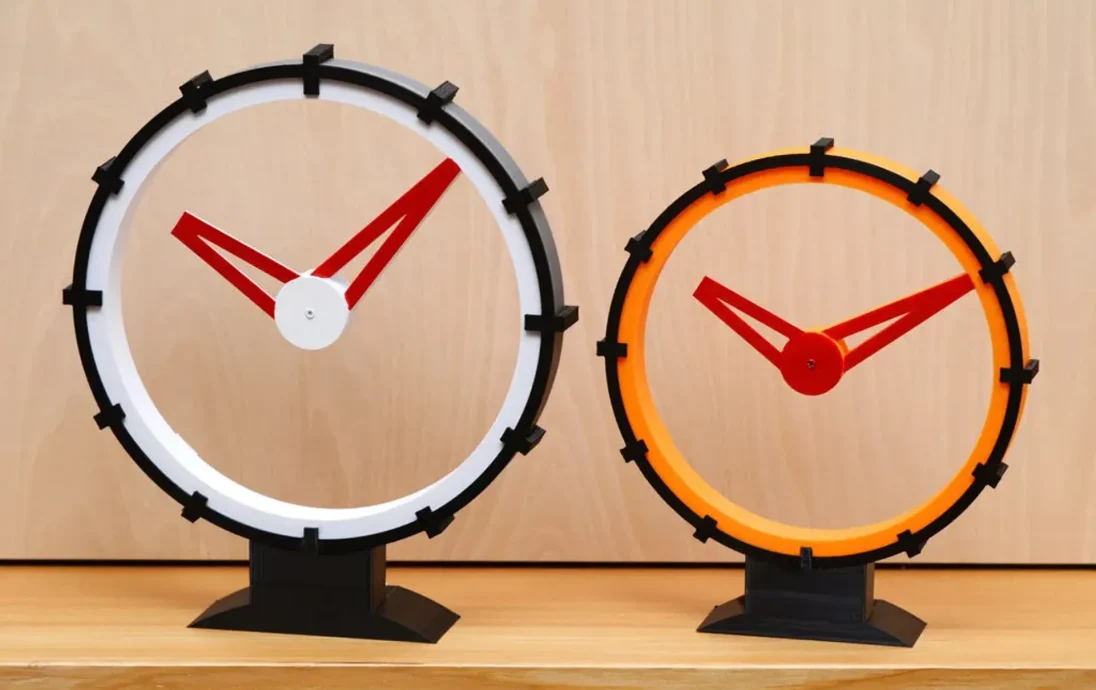

Hollow Clock 3 — часовая стрелка больше не связана с окружающим кругом.
Как сделать

Необходимые детали

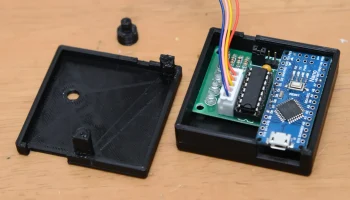

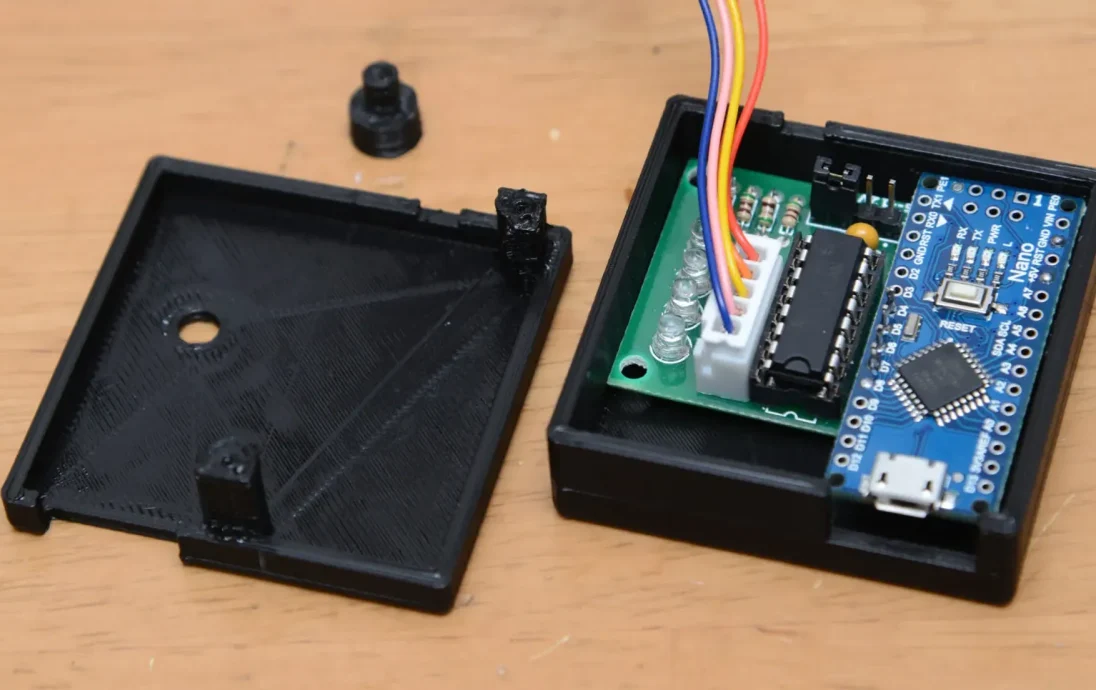

В комплект поставки входит шаговый двигатель 28BYJ-48 и плата драйвера.
Микрокомпьютер (Arduino nano и т.п.) для управления шаговым двигателем.
Саморез 2 мм x 10 мм* 8
смазка (высоковязкая)

Схема точно т��кая же, как в «Hollow Clock 2» https://www.thingiverse.com/thing:4761858.

и «Монтаж откидных часов» https://www.thingiverse.com/thing:5140134.

Схемы можно вложить в корпус по адресу https://www.thingiverse.com/thing:5145523.

Эти часы можно распечатать на большинстве распространенных принтеров размером 200 x 200 мм, за исключением декоративной части (index.stl, 203 x 203 мм). Если ваш принтер не может распечатать index.stl, используйте отдельные части индекса. Это просто украшение, механически не нужно.

Как сделать

Распечатайте детали с предоставленной позой. Некоторые части нуждаются в опорах.
Хорошо снимите заусенцы. Особенно очень чистые должны быть очень маленькие шестерни (червячные и шестерни в центре часов).
Заполните центральный редуктор вязкой смазкой. Это уменьшит не только трение, но и люфт.

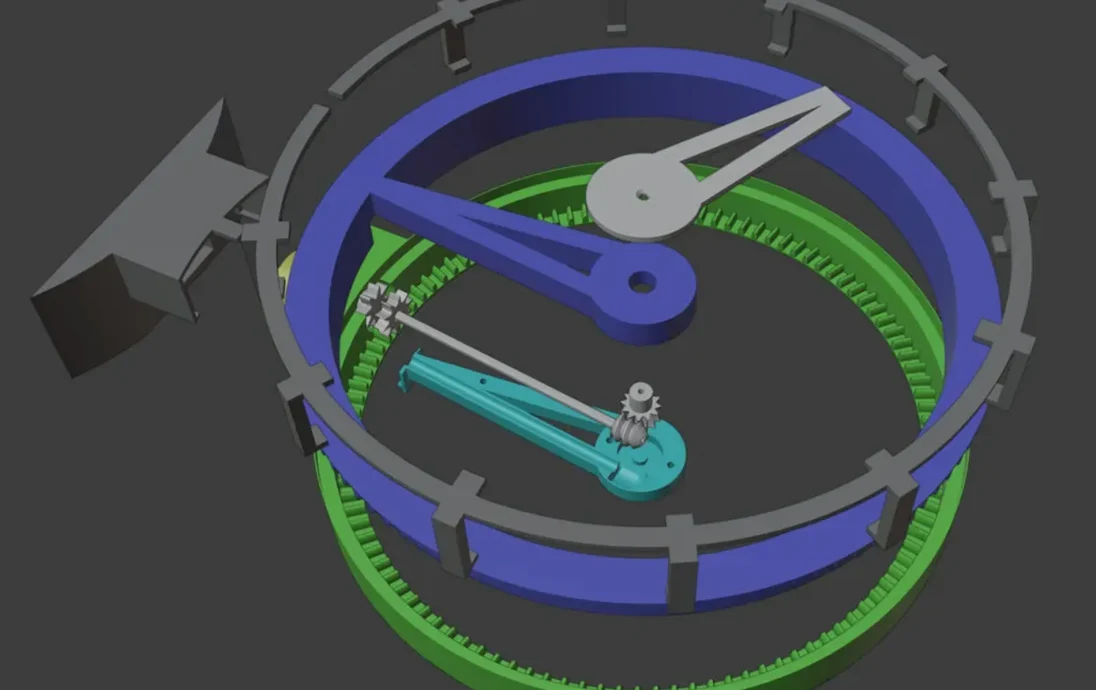

Люфт центрального редуктора существенно влияет на точность хода часов. Выберите лучшую шестерню из двух кандидатов. h-gear1.1x.stl больше исходного h-gear.stl, чтобы подавить люфт.
Вставьте лист пластиковой формы (губки) между минутной и часовой стрелками, чтобы устранить люфт за счет слабого трения.
Сварка пластика паяльником необходима для соединения gear.stl, axis.stl и worm-gear.stl между собой.

Операция

На одну минуту вперед с помощью кнопки сброса микрокомпьютера.
Точная регулировка положения с помощью кнопки сброса во время вращения двигателя.
Часовая стрелка может регулироваться вашей рукой (против трения)

Я изменил данные, чтобы они соответствовали принтерам шириной 200 мм. Эта версия в некоторых аспектах лучше старой версии, поэтому рекомендуется всем. Я удалил старые данные.

index.stl (круглосуточные индексы) немного больше, его размеры 203 x 203 мм. Я надеюсь, что большинство принтеров все еще смогут это напечатать. Если ваш принтер может печатать строго размером менее 200x200 мм, используйте отдельный-index-for-200mm-printer.stl.

Схемы можно вложить в корпус по адресу https://www.thingiverse.com/thing:5145523.

Категория: Гаджеты
