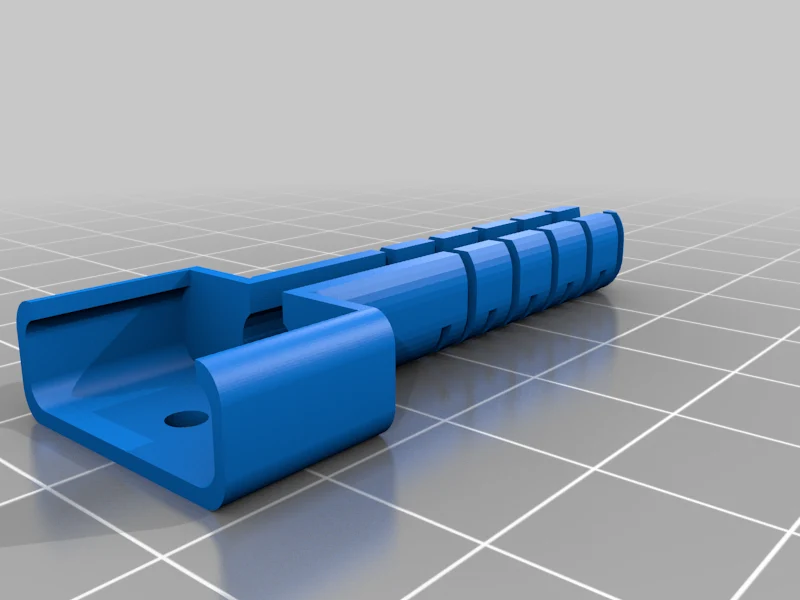

Устройство защиты от натяжения кабеля Magsafe 2

Быстрое решение, предотвращающее разрушение кабеля адаптера питания MacBook Pro (со стороны компьютера). Подходит для Magsafe 2 (не для оригинального Magsafe).

Отпечаток лежит ровно, отверстием вверх, без поддержки.

Изменить: для некоторых принтеров могут потребоваться поля. Для кабелей Magsafe, длина защитной трубки на разъеме которых составляет 12 мм вместо 10 мм, @EKillick разработал модифицированную более длинную версию, которая подойдет всем (magsafe-2-saver-longer). Спасибо!

Я напечатал это PLA, но он будет работать еще лучше, если вы напечатаете его на более гибком или пластичном материале, например PETG, TPU, PP. Выбор материала влияет на то, насколько легко сгибается компенсатор натяжения в зависимости от силы натяжения кабеля (PLA = более жесткий, TPU = более гибкий).

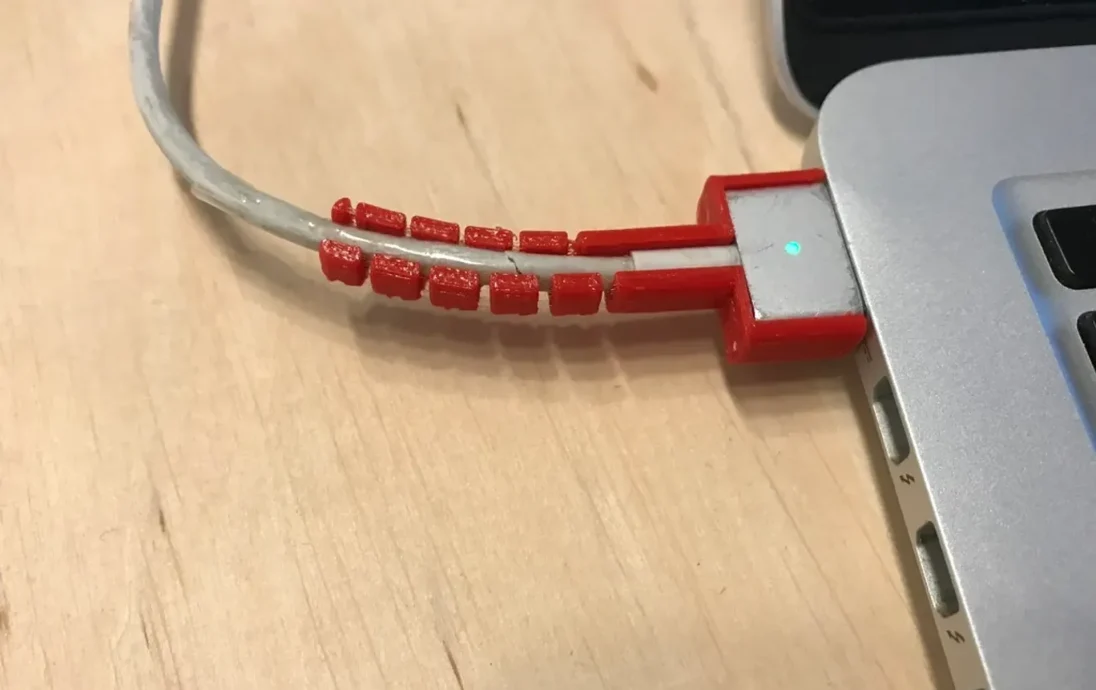

Для сборки расположите кусок кабеля над гнездом и осторожно вставьте его. При этом держите разъем и прикрепленную оболочку кабеля подальше от гнезда. Если ваш кабель уже поврежден, оберните его одним слоем ленты (т. е. тонким слоем), прежде чем вставлять его, чтобы не повредить.

Затем вставьте оболочку и разъем назад в компенсатор натяжения. Обратите внимание, чтобы разъем, его оболочка кабеля и потертые части не зацепились.

Хотя я вроде как разбираюсь в Fusion 360, я считаю, что возвращаюсь в Tinkercad для таких простых проектов. Наверное, потому, что он такой красочный. :)

Ссылка на дизайн в Tinkercad: https://www.tinkercad.com/things/94lDmBDGxYm
