Цельная цистерна для садовой железной дороги - масштаб 1:29

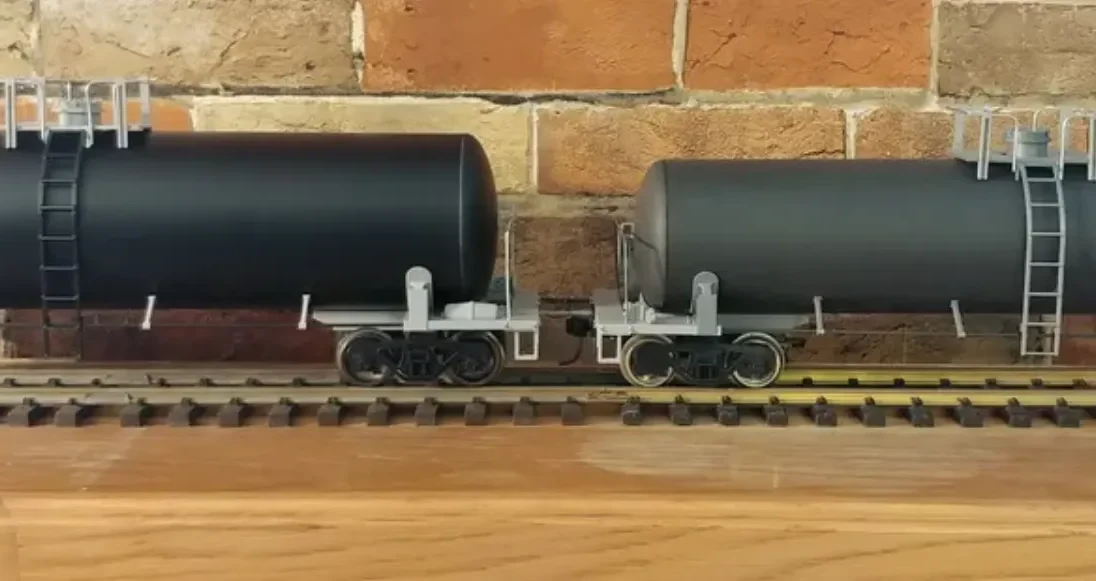

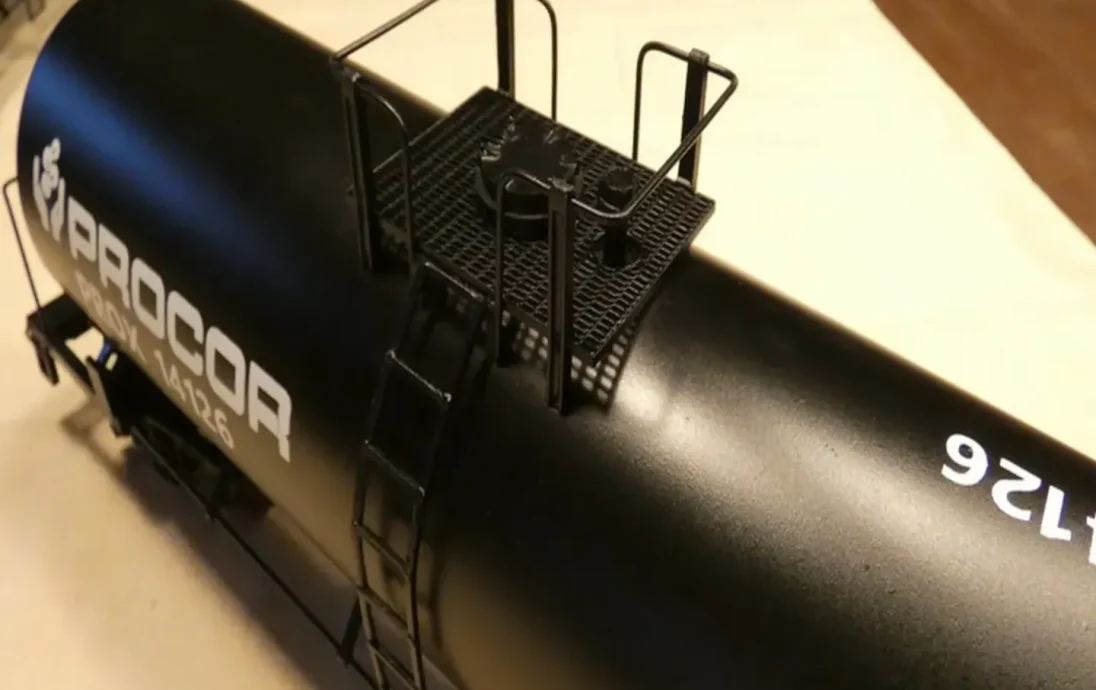

Цистерна для моей железной дороги Garden в масштабе 1:29.

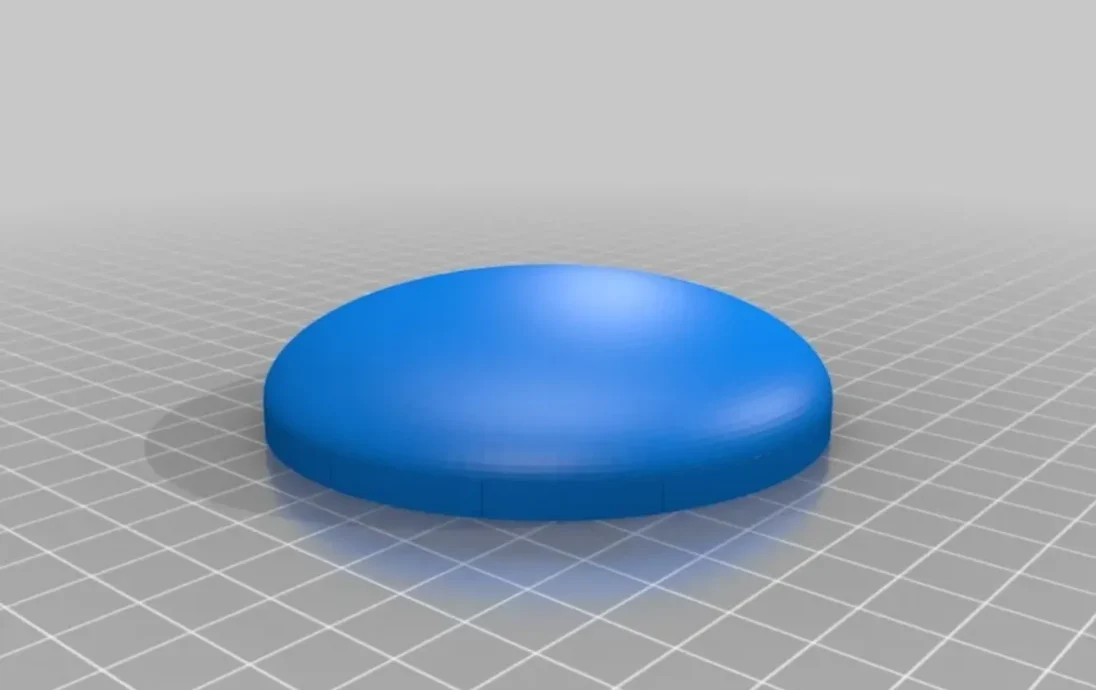

Торцевая заглушка — это персонализированная версия https://www.thingiverse.com/thing:953781.

Вам понадобится:

Труба из ПВХ сортамента 40 диаметром 3 дюйма (3,5 дюйма, внешний диаметр)

или

Алюминиевая воздухозаборная труба с внешним диаметром 4 дюйма (напечатайте альтернативные детали размером 4 дюйма)

или

Канализационная труба из ПВХ 4 дюйма (внешний диаметр 4,2 дюйма) (печать канализационных деталей)

Неизолированный провод калибра 14 (30 дюймов, если вы не допустили ошибок при сгибании)

Неизолированный провод калибра 17 для поручней и тормозных магистралей.

Стержень 2 мм (калибр 12) (я использовал углеродное волокно, потому что, ну, просто потому, что оно у меня было)

6-миллиметровый стержень для штифтов грузовика (полагаю, вы могли бы распечатать это, но мне нужна была прочная деталь, поэтому я вырезал небольшие кусочки 6-миллиметрового АБС-пластика)

Клей CA (суперклей)

Колеса/грузовики (я использую колеса Bachmann Metal диаметром 31 мм и грузовики Modern Bettendorf от Al Kramer)

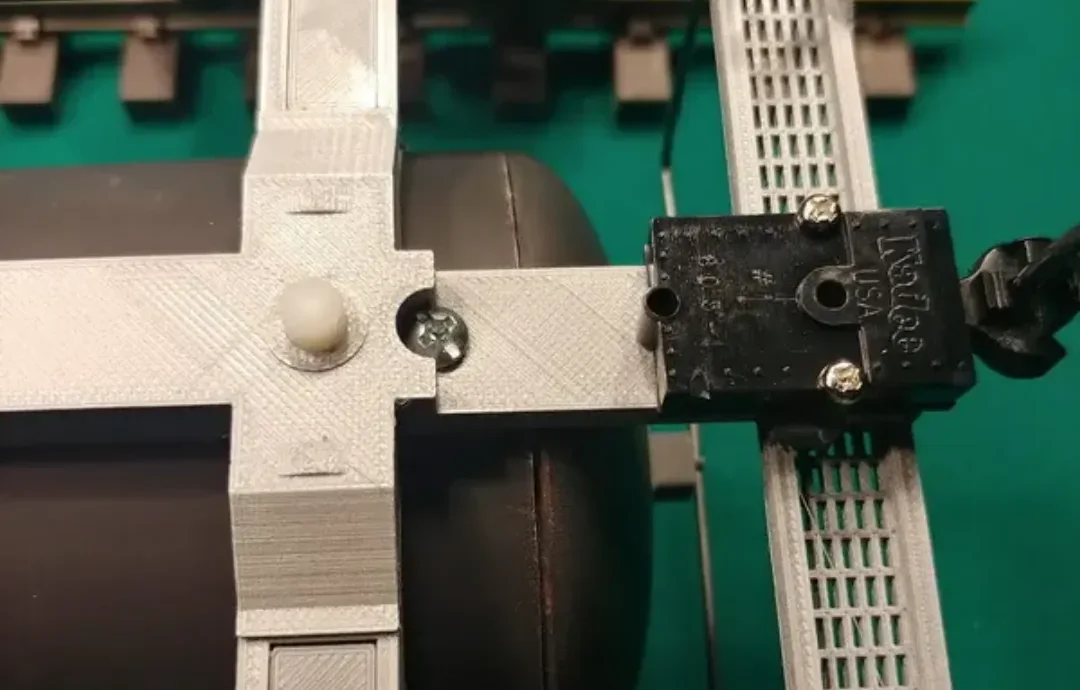

Соединители (схема отверстий указана для Kadee #1 1906 года, так как я использую именно их)

(4) Винты 1/8 x 1 дюйм и гайки для крепления балок.

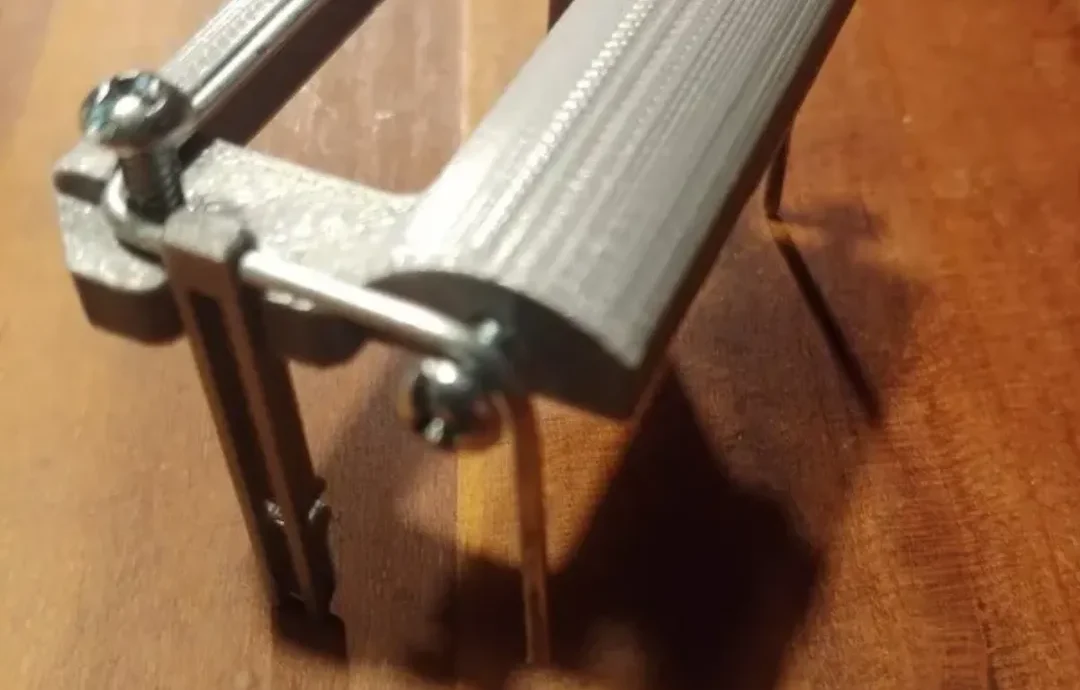

(4) Винты. Винты 1/8 дюйма x 1/2 для приспособления.

Пост-печать =============

СОВЕТ: Чтобы края бака были гладкими, я наношу 3 слоя грунтовки Rust-oleum Grey Filler Primer. Шлифование между каждым слоем.

Редакции

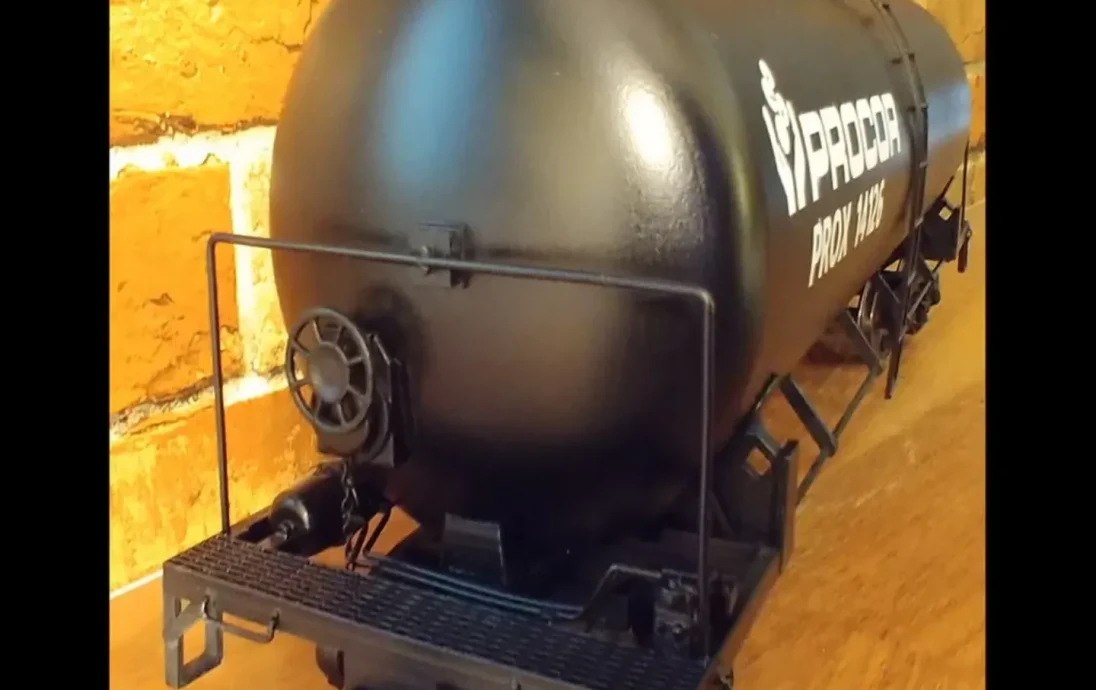

12 декабря 18 г. добавлен клапан управления пневматическим тормозом.

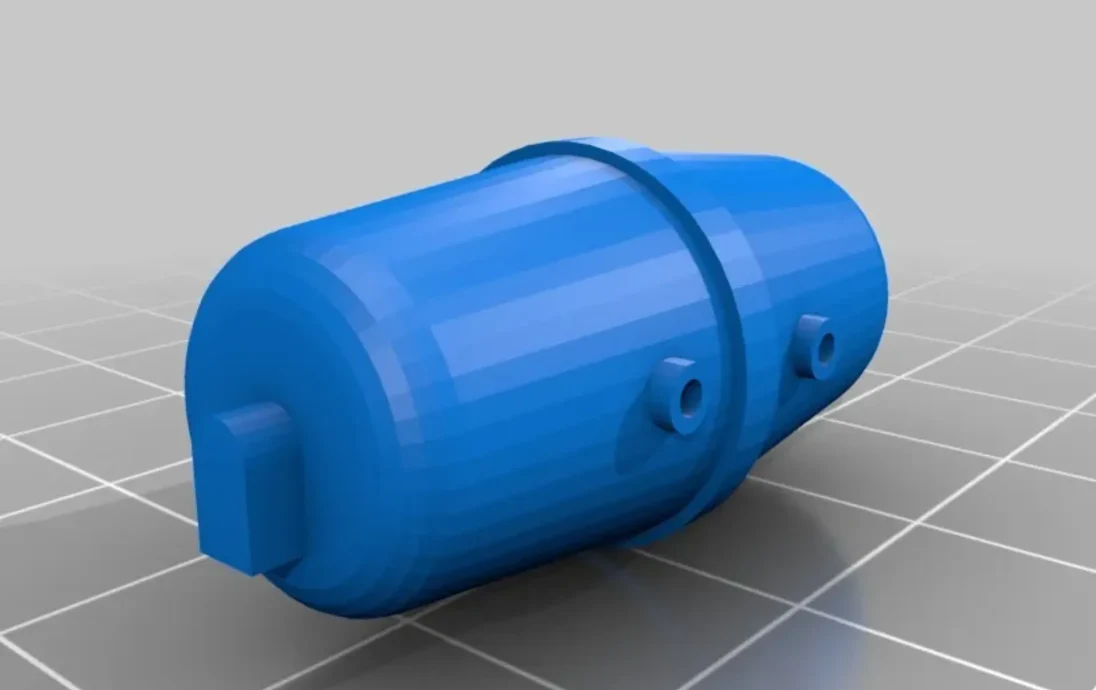

22 декабря 2018 г. модифицированы концы A и B для установки захватов для проволоки 17Ga, модифицирован воздушный резервуар и клапан для «труб» из проволоки 17Ga, добавлена опора на конце резервуара.

7 января 19 г. на концах добавлены плакаты и карманы для их хранения.

13 января 19 г. добавлены детали для использования с алюминиевой трубой воздухозаборника диаметром 4 дюйма.

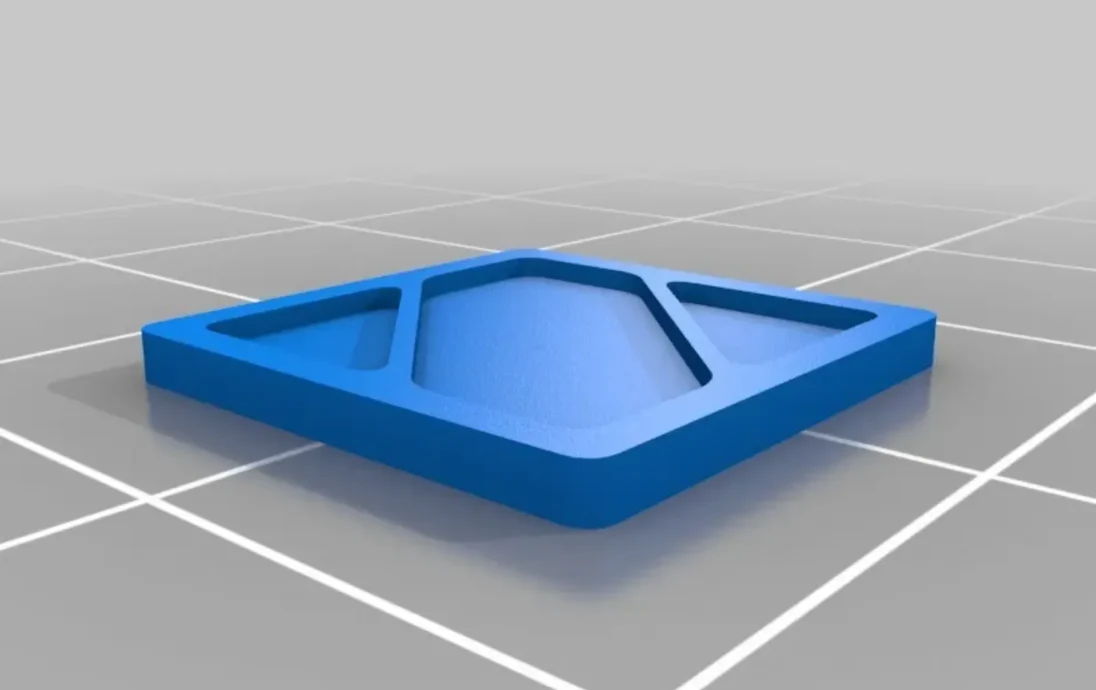

9 декабря 19 г. добавлены Вентиляция, платформа для вентиляции и Разгрузочный клапан.

6 января 2020 г. добавлены версии 2 «Сильнее концов A и B». Концы теперь местами немного толще, а ступеньки разделены, поэтому они печатаются сильнее. Приклейте их небольшим количеством геля-суперклея.

6 января 20 г. добавлены вставки, размер которых изменен для использования с 4-дюймовой канализационной трубой из ПВХ.

22 апреля 2026 г. добавлен датчик для выравнивания верхних деталей.
