Tarmo 5 - Мод корпуса электроники

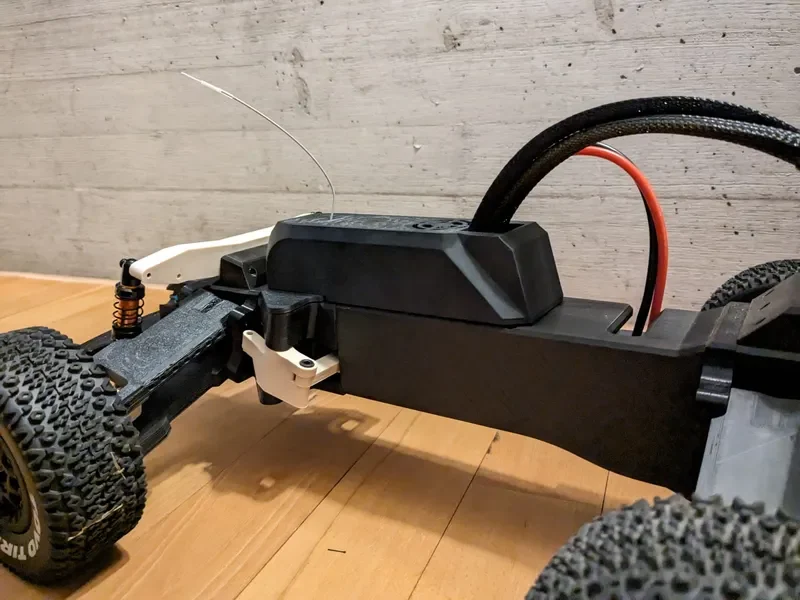

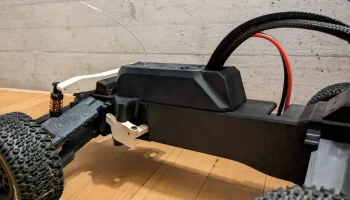

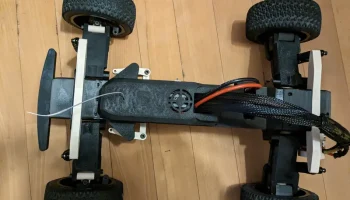

Это корпус для электроники радиоуправляемой машинки Tarmo 5.
Защищает чувствительные части от грязи и воды.

Корпус состоит из двух частей для легкого безвинтового монтажа без необходимости дальнейшей модификации оригинального корпуса. Его можно легко собрать/разобрать.

Установка:

Вставьте монтажную пластину (B) в имеющиеся отверстия вашего Tarmo.

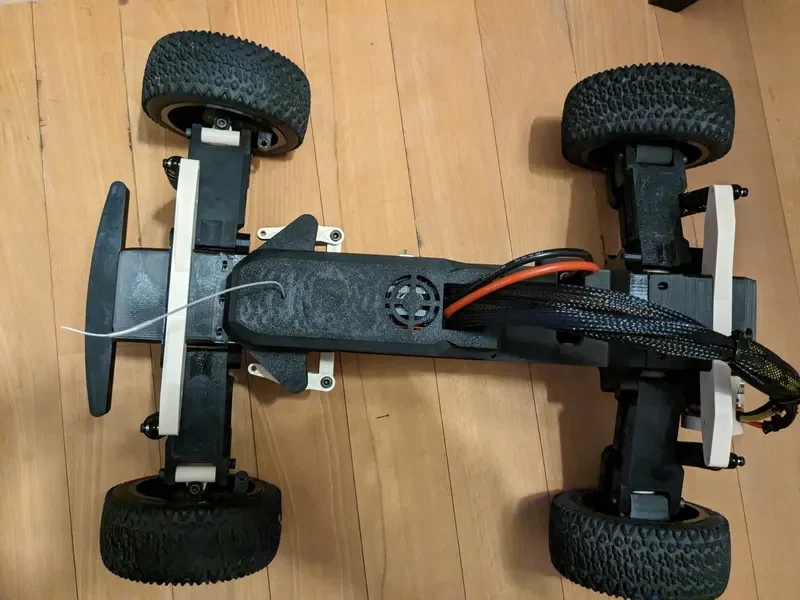

Расположите свою электронику так, чтобы все поместилось в корпус. Выведите антенный кабель из отверстия сверху и вставьте корпус в отверстия Части B.

Обратите внимание:

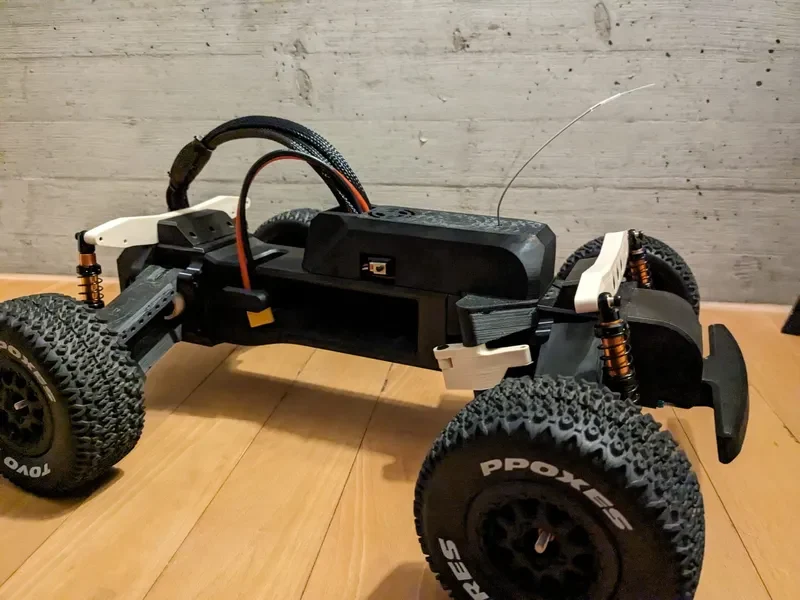

— Установить переключатель включения/выключения нужно сбоку от ESC и в правильном положении по вырезу в корпусе (лента VHB).

— Вы должны установить приемник между ESC и сервоприводом (непроверено) или сверху сервопривода (проверено/подходит), и расположить кабели так, чтобы все поместилось в корпус.

— Допуски моего принтера могут отличаться от вашего. Используйте немного клея, если детали с прессовой посадкой слишком свободны, или немного отшлифуйте их, если они слишком тугие.

Распечатать:
— Я напечатал свой из АБС-пластика, высота слоя 0,2, гироид 10% и 4 стены.

-PLA/PETG тоже подойдет.

-Поддержки не нужны. STL уже ориентированы на печать.
